1. Introducción

El problema más significante en el diseño del árbitro reside en su eficiencia y bajo costo. Se deben hallar arquitecturas de hardware factibles que puedan satisfacer los siguientes cinco objetivos: i) elegir una implementación paralela capaz de arbitrar las peticiones rápidamente [1], [2], [3]; ii) mantener el costo de su área a un mínimo valor; iii) mantener la ruta crítica a un mínimo valor; iv) permitir el procesamiento descentralizado de las entradas: esto es cada petición de entrada debe procesarse en una unidad individual para procesar unidades independientemente; y v) asegurar simplicidad en el diseño VLSI por eficiencia, rápidas y automáticas generaciones.

2. Desarrollo

2.1. Árbitro round-robin y lapsos iguales

Se obtuvo de la web el módulo VHDL para implementar un árbitro de prioridad rotatoria con espacios iguales de tiempo con cuatro peticionarios y cuatro concesiones, que lo adecuamos para seis peticionarios y las mismas seis concesiones [4].

----------------------------------

library ieee;

entity round_robin is

port (

req : in std_logic_vector(5 downto 0); -- Request signal

gnt : buffer std_logic_vector(5 downto 0); -- grant signal

clk : in std_logic; -- system clock

rst : in std_logic); -- async reset

end round_robin;

architecture arch of round_robin is

type state is (s_idle,s0,s1,s2,s3,s4,s5); -- State declaration

signal present_state,next_state : state; -- State container

begin -- arch

-- purpose: fixing the priority and grant signal assignment

-- type : combinational

-- inputs : req

-- outputs: gnt

priority: process (present_state,req)

begin -- process priority

case present_state is

when s_idle => if(req(0)='1')then

gnt<="000001"; next_state<=s0;

elsif req(1)='1' then gnt<="000010";

next_state<=s1; elsif req(2)='1' then

gnt<="000100"; next_state<=s2;

elsif req(3)='1' then gnt<="001000";

next_state<=s3; elsif req(4)='1' then

gnt<="010000"; next_state<=s4;

elsif req(5)='1' then gnt<="100000";

next_state<=s5; else

gnt<="000000"; next_state<=s_idle;

end if;

when s0 => if(req(1)='1')then

gnt<="000010"; next_state<=s1;

elsif req(2)='1' then gnt<="000100";

next_state<=s2; elsif req(3)='1' then

gnt<="001000"; next_state<=s3;

elsif req(4)='1' then gnt<="010000";

next_state<=s0; elsif req(5)='1' then

gnt<="100000"; next_state<=s0;

else gnt<="000000";

next_state<=s_idle;

end if;

when s1 => if(req(2)='1')then

gnt<="000100"; next_state<=s2;

elsif req(3)='1' then gnt<="001000";

next_state<=s3; elsif req(4)='1' then

gnt<="010000"; next_state<=s4;

elsif req(5)='1' then gnt<="100000";

next_state<=s5; elsif req(0)='1' then

gnt<="000001"; next_state<=s0;

elsif req(1)='1' then gnt<="000010";

next_state<=s1; else

gnt<="000000"; next_state<=s_idle;

end if;

--por brevedad se omiten los casos para s2 a s4

when s5 =>

if(req(0)='1')then

gnt<="000001";

next_state<=s0;

elsif(req(1)='1')then

gnt<="000010";

next_state<=s1;

elsif req(2)='1' then

gnt<="000100";

next_state<=s2;

elsif req(3)='1' then

gnt<="001000";

next_state<=s3;

elsif req(4)='1' then

gnt<="010000";

next_state<=s3;

elsif req(5)='1' then

gnt<="100000";

next_state<=s4;

else

gnt<="000000";

next_state<=s_idle;

end if;

end case;

end process priority;

-- purpose: State Assignment

-- type : sequential

-- inputs : clk, rst, present_state

-- outputs: next_state

State_assignment: process (clk, rst)

begin -- process State_assignment

if rst = '1' then -- asynchronous reset (active high)

present_state<=s_idle;

elsif clk'event and clk = '1' then -- rising clock edge

present_state<=next_state;

end if;

end process State_assignment;

-- purpose: Assertion_assignment

-- type : combinational

-- inputs : gnt

-- outputs:

Assertion_assignment: process (gnt)

begin -- process Assertion_assignment

if(gnt="000001") then

assert false report "Request 0 is granted" severity note;

elsif gnt="000010" then

assert false report "Request 1 is granted" severity note;

elsif gnt="000100" then

assert false report "Request 2 is granted" severity note;

elsif gnt="001000" then

assert false report "Request 3 is granted" severity note;

-- end if;

elsif gnt="010000" then

assert false report "Request 4 is granted" severity note;

elsif gnt="100000" then

assert false report "Request 5 is granted" severity note;

end if;

end process Assertion_assignment;

end arch;

----------------------------------

2.2. Árbitro semi-rotatorio con boole.deusto

Se empleó software didáctico gratuito de la web que se puede definir el diagrama de estados y es capaz de generar el módulo VHDL para implementar el diseño. Se implementó con éxito el módulo VHDL generado por el software vasco en una GAL22V10 para cinco peticionarios. La Fig. 1 cómo definir el diagrama de estados. Por brevedad, no se adjunta el módulo VHDL [5].

2.3. Árbitro con captura esquemática

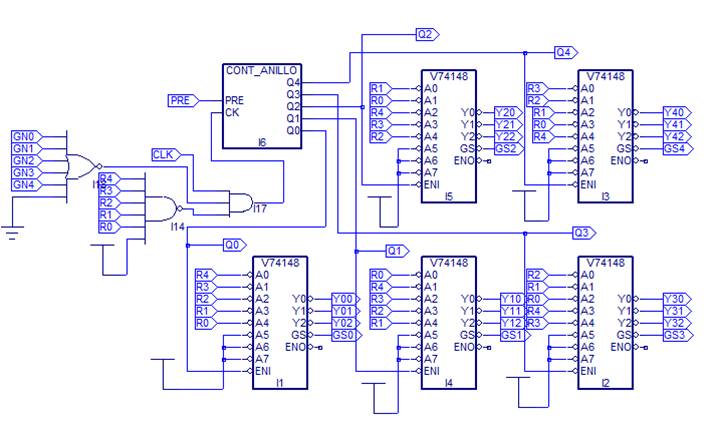

Se usó el software profesional ispLEVER classic para crear un árbitro con prioridad rotatoria usando la biblioteca Vantis y el estilo jerárquico. La Fig. 2 exhibe el símbolo más importante [6], [7].

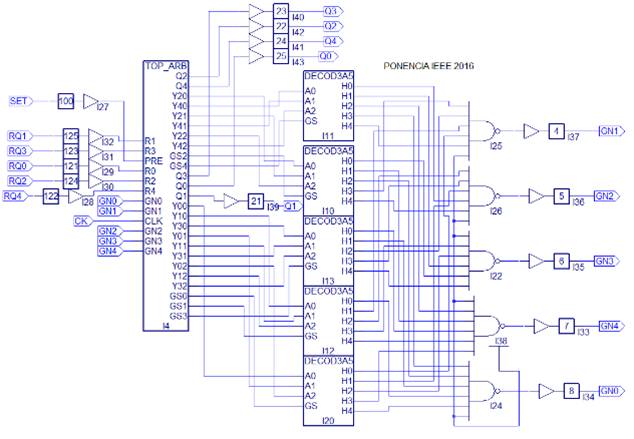

El diseño se probó sobre la tarjeta de desarrollo Breakout de Lattice, que usa el CPLD ispMACH4256ZE. Emplea un contador de anillo y cinco decoders 74138, también de la biblioteca Vantis (véase Fig. 3 y Fig. 4).

2.4. TDM esquema de división de tiempo

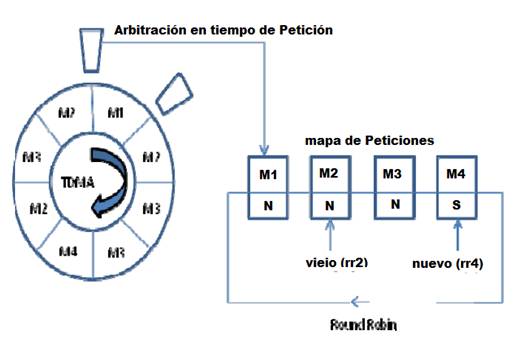

En el esquema de división multiplexada de tiempo (TDM), el tiempo de ejecución es dividido en ranuras de tiempo (mini-ranuras) y coloca cada ranura para la petición del maestro, Ello es un algoritmo de arbitración de dos niveles [8]. En primer nivel, se tiene una rueda de tiempo, donde las ranuras han sido reservadas para cada maestro particular, múltiples ranuras serían necesarias para realizar todas las transferencias, si hay algún maestro solicitando en el momento actual y tiene pendiente una petición para acceder el bus, el árbitro concesiona el acceso al que pide el bus y la rueda se moverá a otra ranura próxima, esto es muy simple y fácil de implementar pero su desventaja asociada con ella, la pobre latencia y el tiempo perdido en las ranuras. Para superar tal desventaja, el segundo nivel de arbitración permite que el bus para otro maestro solicitando. Por ejemplo, si la presente ranura está reservada para M1 para comunicarse y sus datos no están el segundo nivel de arbitración cuenta con un puntero round-robin rr2 que incrementa el puntero desde su posición actual M2 hacia otra petición próxima M4, según se muestra en la Fig. 5. Otro árbitro similar se presenta en el siguiente listado.

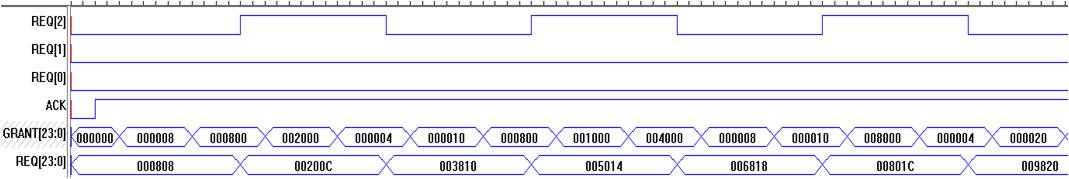

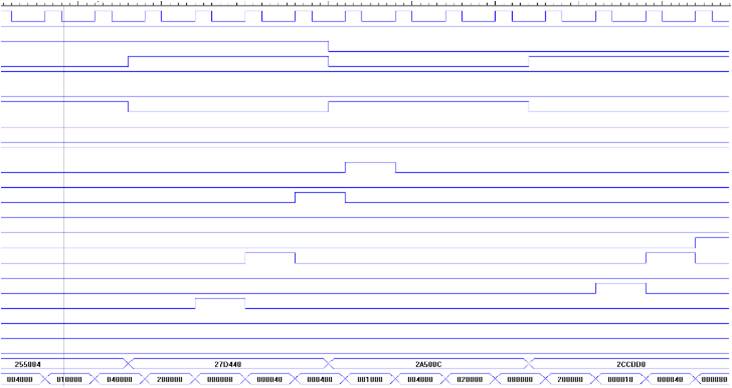

Se muestra el árbitro de B. Krill [8] para 24 peticionarios con lapsos de tiempo iguales (véase Fig. 6).

---------------------------------

- Copyright (c) 2009 Benjamin Krill <benjamin@krll.de>

--

-- Permission is hereby granted, free of charge, to --- any person obtaining a copy

-- of this software and associated documentation ---- files (the "Software"), to deal

-- in the Software without restriction, including ------ without limitation the rights

-- to use, copy, modify, merge, publish, distribute, sublicense, and/or sell

-- copies of the Software, and to permit persons to whom the Software is

-- furnished to do so, subject to the following conditions:

--

-- The above copyright notice and this permission notice shall be included in

-- all copies or substantial portions of the Software.

--

library ieee;

use ieee.std_logic_1164.all;

use ieee.numeric_std.all;

entity rrarbiter24 is

generic ( CNT : integer := 24 );

port (

clk : in std_logic;

rst_n : in std_logic;

req : in std_logic_vector(CNT-1 downto 0);

ack : in std_logic;

grant : out std_logic_vector(CNT-1 downto 0)

);

end;

architecture rrarbiter of rrarbiter24 is

signal grant_q : std_logic_vector(CNT-1 downto 0);

signal pre_req : std_logic_vector(CNT-1 downto 0);

signal sel_gnt : std_logic_vector(CNT-1 downto 0);

signal isol_lsb : std_logic_vector(CNT-1 downto 0);

signal mask_pre : std_logic_vector(CNT-1 downto 0);

signal win : std_logic_vector(CNT-1 downto 0);

begin

grant <= grant_q;

mask_pre <= req and not (std_logic_vector(unsigned(pre_req) - 1) or pre_req); -- Descarta a ganadores previos

sel_gnt <= mask_pre and std_logic_vector(unsigned(not(mask_pre)) + 1); -- Selecciona nuevo ganador

isol_lsb <= req and

std_logic_vector(unsigned(not(req)) + 1); -- Isolate least significant set bit.

win <= sel_gnt when mask_pre /= (CNT-1 downto 0 => '0') else isol_lsb;

process (clk, rst_n)

begin

if rst_n = '0' then

pre_req <= (others => '0');

grant_q <= (others => '0');

elsif rising_edge(clk) then

grant_q <= grant_q;

pre_req <= pre_req;

if grant_q = (CNT-1 downto 0 => '0') or ack = '1'

then

if win /= (CNT-1 downto 0 => '0')

then

pre_req <= win;

end if;

grant_q <= win;

end if;

end if;

end process;

end rrarbiter;

----------------------------------

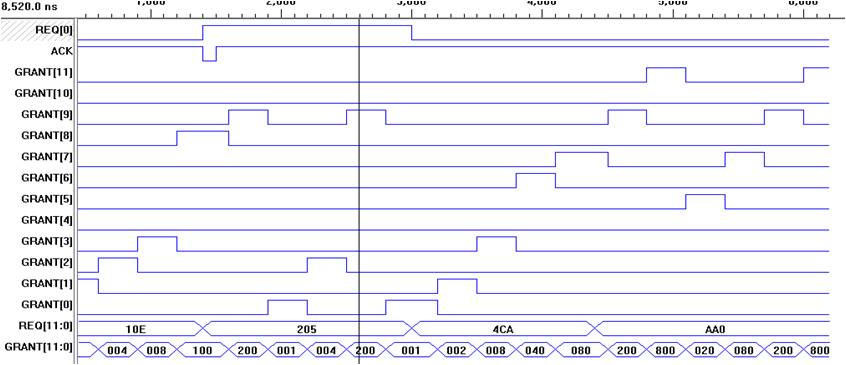

Para facilitar el análisis de los vectores de prueba el listado anterior se redujo a doce peticionarios, generándose el diagrama de pruebas, según la Fig. 7.

2.5. Árbitro semi-rotatorio con biestables

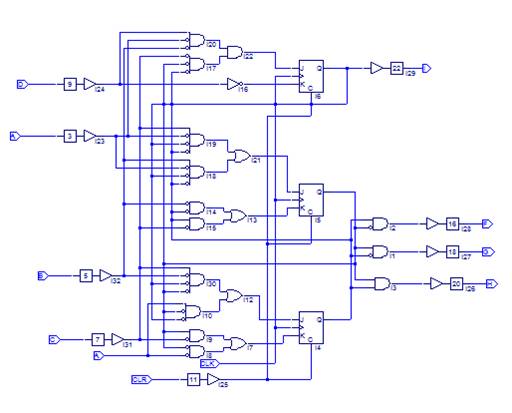

Se diseñó mediante el software didáctico LogicAid un árbitro con cuatro peticiones que se pasa a su logigrama, mismo que se muestra en la Figura 8. Dicho logigrama se puede pasar a un CPLD o armarlo con flip-flops comerciales.

3. Conclusiones

a) Es imperativo el introducir el software de diseño de circuitos digitales y evitar el uso de compuertas muy obsoletas.

b) Es conveniente ver temas algo más avanzados como registros de corrimiento LFSR y diseño de árbitros.

c) Otra sugerencia es el empleo del campus virtual de la escuela, que permite una interacción más ágil y más completa con el grupo.

d) Se sugiere el uso de herramientas de diseño en la web, como AGT (Arbiter Generator Tool) para el diseño rápido de árbitros.

Referencias

[1] J. M. Jou, Y. L. Lee and S. S. Wu, "Efficient design and generation of a multi-facet arbiter," en Application Specific Processors (SASP), 2010 IEEE 8th Symposium, Anaheim, CA, USA, julio, 2010, pp. 111-114 [en línea]. Disponible en doi:10.1109/SASP.2010.5521137

[2] R. Shashidhar R., S. N. Sujay and G. S. Pavan, "Implementation of Bus Arbiter Using Round Robin Scheme," International Journal of Innovative Research in Science, Engineering and Technology (IJIRSET) , vol. 3, no. 7, pp. 14937-14944, julio, 2014.

[3] S. S. Zalivaka, A. V. Puchkov, V. P. Klybik, A. A. Ivaniuk and C. H. Chang, "Multi-valued Arbiters for Quality Enhancement of PUF Responses on FPGA Implementation," 21st Asia and South Pacific Design Automation Conference (ASP-DAC), Macao, China, 25-28 enero, 2016.

[4] VLSICoding, VHDL Code for Round Robin Arbiter with Fixed Time Slices, octubre, 2013 [en línea]. Disponible en: https://vlsicoding.blogspot.mx/2013/10/design-round-robin-arbiter-with-fixed.html

[5] R. Khanam, H. Sharma and S. Gaur, "Design a low latency Arbiter for on chip Communication Architecture," en 2015 International Conference on Computing, Communication & Automation (ICCCA), Noida, India, 15-16 mayo, 2015, pp. 1421-1426.

[6] E. S. Shin, V. J. Mooney and G. F. Riley, "Round-robin Arbiter Design and Generation," en Proceedings of the 15th international symposium on System Synthesis ISSS'O2, 2-4 octubre, 2002, Kyoto, Japón, pp. 243-248.

[7] A. Paul, M. Haque Khan, M. M. Rahman, T. Z. Khan, and Y. A. Podder, "Reconfigurable Parallel Architecture of High Speed Round Robin Arbiter," en Electrical, Electronics, Signals, Communication and Optimization (EESCO), Visakhapatnam, India, 24-25 enero, 2015.

[8] B. Krill, " VHDL Round-Robin Arbiter," octubre, 2015. Disponible en www.krll.de/portfolio/round-robin-arbiter
