1. Introducción

El objetivo de este trabajo es mostrar los resultados obtenidos con la aplicación de ensayos no destructivos combinados con ensayos destructivos para estimar la resistencia a compresión del hormigón en estructuras de hormigón armado, utilizando como herramienta fundamental el método SONREB.

El método SONREB es un método ampliamente empleado fuera de Cuba para estos fines desde la década del 60 del siglo pasado, no estando regulada en Cuba en ninguna las normas ni regulaciones existentes para la construcción. Solo en la NC 9002/2000, el acápite 2.3.4, ¨Método combinado para la estimación de la resistencia a compresión del hormigón¨ y en la NC 1109: 2015 en el acápite 4.4.4, ¨Método combinado para la estimación de la resistencia a compresión del hormigón¨, se plantea la ecuación:

1
Ecuación 1

Donde:

• f’cestim: Resistencia a compresión estimada del hormigón, (kg/cm2)

• CR: Coeficiente de rebote

•VU: Velocidad de la onda ultrasónica (km/s)

•β0, β1y β2: Parámetros a determinar mediante un modelo general de regresión múltiple. Si se acepta un comportamiento Gaussiano de la resistencia, el modelo se resuelve por la teoría clásica de mínimos cuadrados, o sea, haciendo mínimos los residuos del modelo, pero en la práctica la determinación de estos parámetros se hace inoperante y engorrosa

En el caso del método SONREB se aplican dos variantes para estimar la resistencia a compresión del hormigón:

a) Mediante el empleo de un ábaco que correlaciona velocidad de ultrasonido y esclerometría (sin extraer testigos).

b) Mediante el cálculo matemático, combinando la extracción de varios testigos y una cantidad mayor de ensayos de esclerometría y ultrasonido.

Estos datos se correlacionan en una regresión múltiple que se manifiesta a través de un conjunto de ecuaciones, de las cuales, algunas se muestran a continuación. El método que emplea estas ecuaciones para estimar “fc” según refiere la literatura especializada es el método SONREB, y las ecuaciones referidas son las siguientes:

Norma RILEM, 1993

Ecuación 2

Gasparik,1992

Di Leo Pascale,1994

[Ecuación 4]

Del Monte et al,2004

[Ecuación 5]

Donde:

•S= Índice de rebote esclerométrico.

•V= Velocidad de ultrasonido

Estas ecuaciones han sido aplicadas en múltiples ocasiones por el Grupo de Patología de la ENIA Habana atendiendo a las siguientes causas:

1. Necesidad de afectar lo menos posible estructuras muy antiguas que serían dañadas si se aplica la RC 2017 acápite 1.a (extracción, tratamiento y rotura de probetas in situ) en el que se establecen 10 testigos como mínimo.

2. Imposibilidad de extraer testigos en elementos objeto de estudio.

3. Elevado costo de la operación de extracción de testigos.

4. Humanización del trabajo.

5. Disponibilidad de tiempo para brindar resultados.

Considerando todo lo antes expuesto en este trabajo se muestran un conjunto de resultados de la aplicación del método SONREB en diferentes investigaciones.

1. Aplicación del método SONREB en diferentes casos.

Los resultados que a continuación se muestran son el resultado de múltiples investigaciones realizadas por el Grupo de Patología de la ENIA Habana entre enero y octubre del 2018. Los estudios referidos son los siguientes:

2.1 Caso 1: Bases para equipos de climatización en el Hotel Habana Riviera.

Como puede apreciarse en la figura No 1, debido a las dimensiones de los elementos objeto de análisis se hizo imposible extraer testigos, razón por la cual se decidió realizar ensayos de esclerometría y ultrasonido aplicando el ábaco del método SONREB.

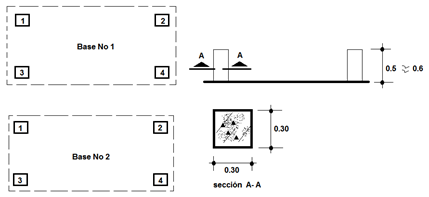

Fig1
Ubicación y dimensiones de las bases.

Tabla1
Valores de velocidad de ultrasonido en las ocho bases.

Tabla 2
Valores de índice de rebote en las ocho bases.

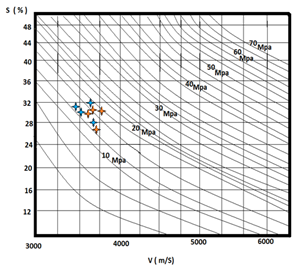

Fig 2
Ábaco para la estimación de ""fc".

Tabla 3
Cálculo de la fc estimada.

Como puede apreciarse, la resistencia a compresión estimada se muestra en un rango que oscila entre los 12,5 y 18 MPa, con un valor promedio de 15,37 MPa para los pilares de la base No 1 y de 15,75 para los pilares de la base No 2.

2.2 Caso 2: Columnas en el Hotel Habana Riviera ubicadas frente al Malecón

Cuando se estudiaron estas cuatro columnas el mal estado de las mismas permitió solo extraer un testigo por cada una y en una no fue posible extraerlo por lo que se aplicó el método SONREB completando el estudio con las mediciones de esclerometría y ultrasonido.

2.2.1 Determinación de la dureza superficial. Índice de rebote

El ensayo de esclerometría o índice de rebote mediante esclerómetro es una prueba no destructiva de la resistencia del hormigón. Patentado como martillo SCHMIDT, su valor “R” (índice de rebote) es una unidad adimensional que relaciona la dureza superficial del hormigón con su resistencia de modo experimental. Sin embargo, solo caracteriza la masa de hormigón hasta 2-3 cm de profundidad y se ve muy afectado su valor si existe carbonatación en la masa de hormigón. Por estos motivos, la norma de esclerometría se encuentra actualmente derogada y solo funciona para estimar la dureza superficial de la masa de hormigón.

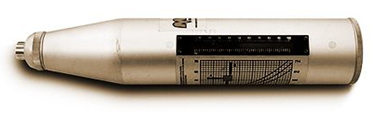

Fig 3
Esclerómetro o martillo SCHMIDT.

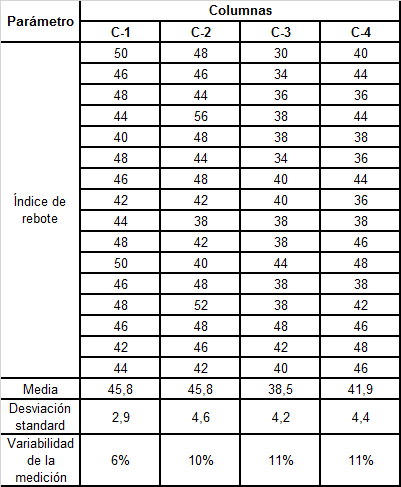

Tabla 4
Valores de esclerometría.

A modo de conclusión de este ensayo se puede plantear lo siguiente:

• Los valores de índice de rebote se encuentran entre 38,5 y 45,8.

• La columna C-3 mostró los valores más bajos de índice de rebote.

• Se espera que la columna C-4 muestre condiciones similares presionen su masa de hormigón a las columnas anexas dado que los valores de índice de rebote se comportan de manera similar.

2.2.2 Determinación de los valores de velocidad de ultrasonido.

La medición de la velocidad de ultrasonido, es un parámetro cuali-cuantitativo que aporta como información esencial la característica interna del hormigón, en cuanto a homogeneidad, estado de humedad, porosidad estimada, disgregación de los áridos y resistencia estimada a compresión.

En este caso se trabajó con el medidor de ultrasonido PUNDITLAB + de la firma PROCEQ.

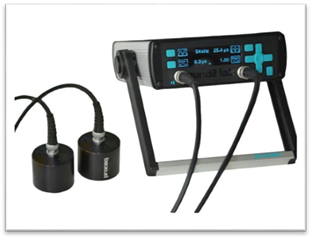

Fig 4
Medidor de ultrasonido PUNDITLAB+ de la firma PROCEQ.

Se realizó la medición de la velocidad de ultrasonido, de forma directa en los elementos estudiados, los valores obtenidos fueron los siguientes.

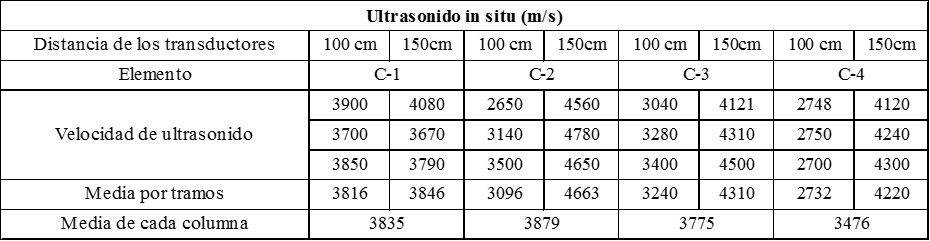

Tabla 5
Valores de velocidad de ultrasonido.

Luego de calibrar estas cuatro ecuaciones mencionadas en la introducción se determinó que la más adecuada en este caso es la de Del Monte.

De esta forma se determinó que los valores de resistencia estimada del hormigón para las cuatro columnas estudiadas son los siguientes.

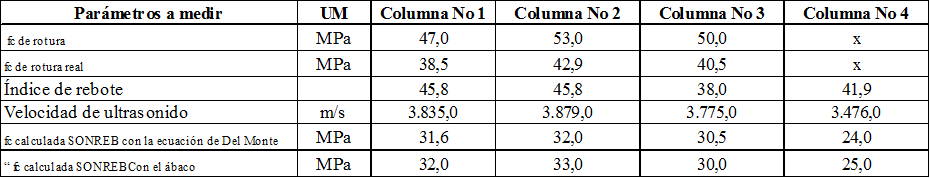

Tabla 6
Valores de resistencia estimada del hormigón.

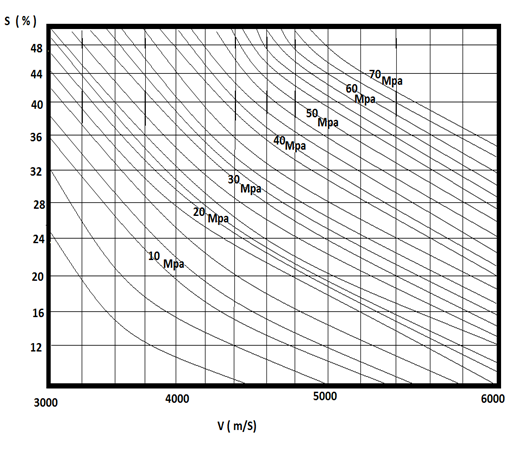

Fig 5
Ábaco para estimarfc del hormigón.

2.2.2 Análisis cualitativo de los valores obtenidos.

Aunque se observa contraste entre los resultados obtenidos, la triangulación realizada entre los tres métodos de cálculo (la rotura de los testigos, la ecuación de Del Monte y el Ábaco), y que los mismos son valores estimados, atendiendo a las observaciones del hormigón y a los valores del ultrasonido, puede asumirse que no existe contradicción significativa entre los mismos. Los más cercanos a la realidad son en este caso, los obtenidos con el ábaco y la ecuación de Del Monte los cuales se encuentran en el entorno de los 30 a 38 MPa de resistencia a la compresión.

Estos valores son más consistentes con los valores de resistencia alcanzados en la época en que se construyó el edificio.

2.3 Caso 3: Estudio de la estructura de la nave de máquinas de PRODAL

El objetivo de esta investigación fue el de ofrecer los datos sobre el estudio realizado a las vigas y columnas de hormigón armado del cuarto de máquinas de PRODAL, que forman parte de la estructura soportante de esta instalación para determinar su capacidad soportante, en correspondencia con la solicitud de servicio realizada por la entidad inversionista teniendo en cuenta la tarea técnica No 117/107 realizada por la EPROYIP, la cual será encargada de realizar la revisión de esta estructura.

Para la realización de este estudio se seleccionaron cuatro vigas principales (115 cm de peralto) con 6 zonas de estudio cada una, 4 vigas secundarias (65 cm de peralto) con 2 zonas de estudio cada una y 8 columnas con 2 zonas de estudio cada una (ver esquema No 1).

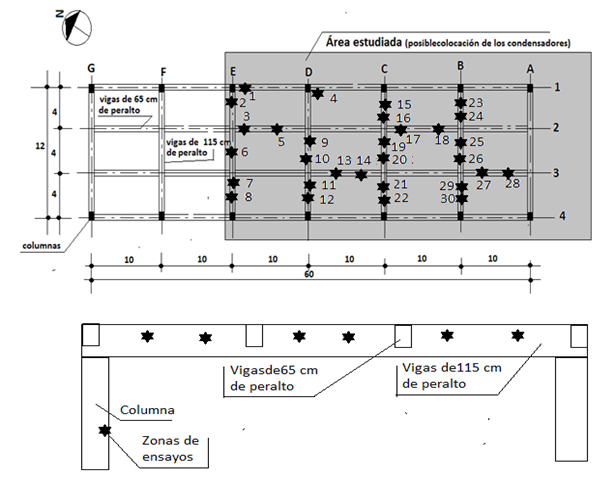

Fig 6
Ubicación de las zonas estudiadas.

Se estudiaron especialmente sus componentes estructurales para identificar sus características fundamentales y detectar la presencia de síntomas o lesiones, esta acción se realiza mediante el método de inspección visual de la estructura y con la recogida de información genérica imprescindible para conocer el estado de la misma. Conjuntamente, se realizó el estudio de la tarea técnica., con el objetivo de ir ajustando la investigación y las acciones necesaria a desarrollar. No se estudió la losa de cubierta por no existir las condiciones adecuadas para este estudio.

Las características actuales de las vigas y la explotación actual de la instalación, no permitieron extraer testigos en la totalidad de las mismas, por lo que se decidió desarrollar la investigación en el empleo de métodos centrados en ensayos no destructivos (NDT) y su tratamiento para procesar y obtener la validez de la estimación de la resistencia a compresión del hormigón fue aplicando el método SONREB

2.3.1 Estimación de fc con el método SONREB en correspondencia con la NC-9002 / 2000.

Según la RC- 9002, los lotes de estructura sujetos a análisis, deberán estar compuestos de partes equivalentes de elementos estructurales compatibles y similares, por ejemplo, probetas representativas de losas y vigas, no pueden será su vez, representativas del hormigón de los pilotes.

Por lo antes expuesto, Los datos obtenidos se ofrecen por elementos separados y para que el proyectista que revisara la estructura tenga la opcion de escoger con cuales valores trabaja. A continuacion se ofrecen los resultados del cálculo de la resistencia a compresión estimada del hormigón empleando el método SONREB.

Valores promedio de esclerometría, ultrasonido, y fc, obtenidos con los ensayos realizados, teniendo como referencia la figura 6.

R’bk, est

Según la RC- 9002, la resistencia característica estimada a compresión del hormigón en la estructura R’bk, est, se puede realizar con dos variantes:

a)-. Realizando una sumatoria de los valores obtenidos mediante la ecuación:

Ecuación 6

b)-. Tomando el menor valor de los obtenidos y aplicando la ecuación:

Ecuación 7

Tomándose el valor mayor de los resultados, donde:

•n: Número total de probetas testigos en una muestra

•R’bi: Resistencia a compresión de las probetas testigos en MPa

•R’bi: Resistencia a compresión de las probetas testigos en MPa

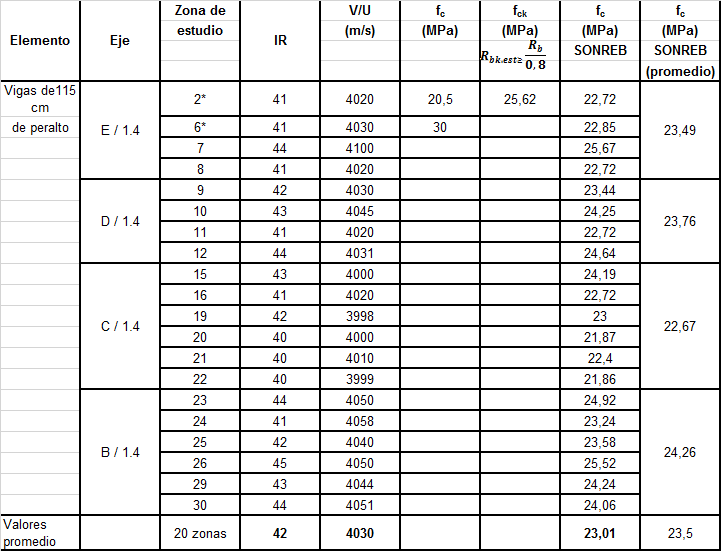

Tabla 7
Análisis de las vigas de 115cm de peralto.

En el caso de las vigas de115 cm de peralto, se obtuvieron dos valores de rotura de testigos, como se puede observar en la tabla. Al aplicarla ecuación (b) de la RC-9002, el valor de fck es de 25,62 MPa. Se decidió tomar este valor para calibrar la ecuación de Di Leo Pascale , porque solo se tienen dos valores de rotura de testigos y es preferible trabajar con rangos de seguridad.

Como puede apreciarse, el valor de resistencia obtenido en el análisis de las vigas de 115 cm de peralto, se mueven en un rango entre 21,87 MPa y 25,67 MPa. El valor de fcestimado es promedio es de 23,5 MPa.

Como puede verse, el valor más bajo obtenido es el 78 % del de proyecto, el más alto está en un 91% del de proyecto y el promedio es de un 83 % del de proyecto.

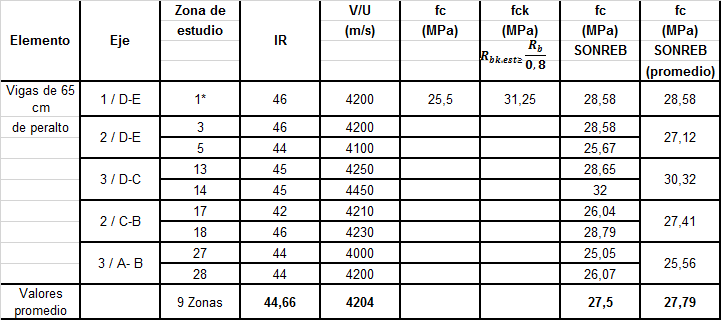

Tabla 8
Análisis de las vigas de 65 cm de peralto

En el caso de las vigas de 65 cm de peralto, se obtuvieron dos valores de rotura de testigos, como se puede observar en la tabla. Al aplicarla ecuación (b) de la RC-9002, valor de fck es 31,25 MPa. La decisión de emplear este valor está fundamentada en el mismo análisis de la viga anterior.

Como puede apreciarse, el valor de resistencia obtenido en el análisis de las vigas de 65 cm de peralto, se mueven en un rango entre 25,05 MPa y 32 MPa. El valor de fck promedio es de 27,79 MPa.

Como puede verse, el valor más bajo obtenido es el 89,46% del de proyecto, el más alto está en un 114,28% del de proyecto y el promedio es de un 99,25 % del de proyecto

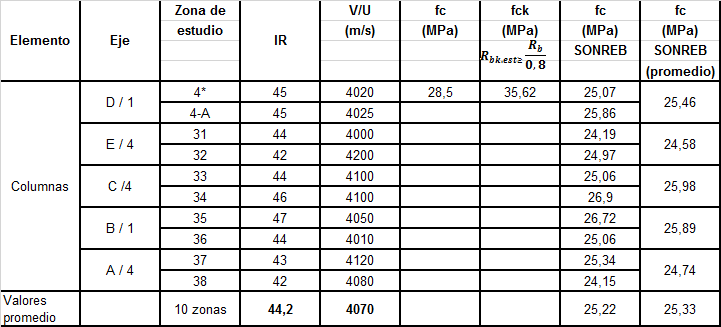

Tabla 9
Análisis de las columnas.

2.3.2 Análisis de la estimación de la resistencia:

Para las columnas, se obtuvieron dos valores de rotura de testigos, como se puede observar en la tabla. Al aplicarla ecuación (b) de la RC-9002, valor de fck es 35,62 MPa. Se decidió tomar este valor para calibrar la ecuación de Di Leo Pascale ( ), porque solo se tienen dos valores de rotura de testigos y es preferible trabajar con rangos de seguridad.

Como puede apreciarse, el valor de resistencia obtenido en el análisis de las columnas, se mueven en un rango entre 24,15 MPa y 26,72 MPa. El valor de fck promedio es de 25,33 MPa

Como puede verse, el valor más bajo obtenido es el 86,25 % del de proyecto, el más alto está en un 95,42% del de proyecto y el promedio es de un 90,46 % del de proyecto.

3. Conclusiones

Como se ha mostrado en este trabajo, las condiciones y exigencias de las solicitudes de estudio de estructuras para estimar su resistencia a compresión son muy variadas y singulares.

Puede apreciarse que la estimación de la resistencia a compresión del hormigón puede realizarse empleando de forma combinada métodos de ensayos destructivos y no destructivos, lográndose veracidad y operatividad en la estimación de resultados que pueden ser útiles para los proyectistas cuando se necesita revisar estructuras antiguas en las que se van a realizar cambios de uso o revisión a partir de dudas sobre los estados actuales.

Aunque no está regulado en las normas y regulaciones de la construcción de Cuba, la práctica y experiencia alcanzada por el grupo de Patología de la ENIA Habana, permite validar la efectividad del método y considerar incorporarlo en un futuro cercano a los documentos rectores.
