Introducción

En la actualidad las emisiones de gases de efecto invernadero (H₂O, CO₂, CH₄, ozono, N₂O y clorofluorocarbonados) traen consecuencias desastrosas para el futuro de la humanidad debido a que estos gases ocasionan un desequilibrio natural del clima del planeta, generando periodos prolongados de lluvia o sequía, además de incendios forestales e incremento en los niveles de los océanos, entre otros. Vaidyanathan ², afirma que el dióxido de carbono es el gas de efecto invernadero que tiene el periodo de vida más extenso, por ello se ha convertido en el foco de estudio de cientos de investigaciones y proyectos para evitar que sus niveles de concentración en la atmósfera sigan incrementando y poder generar con esto un cambio a largo plazo de la calidad de vida de las personas.

Los principales sectores causantes de las emisiones de dióxido de carbono son el sector industrial y el de producción eléctrica, en este último se emitieron cerca de 35.7 Gt de dióxido de carbono en el mundo durante el 2016 por la quema de combustibles fósiles, tales como, carbón o el gas natural, esto debido a que es la forma menos costosa y más confiable para generar electricidad. Sin embargo, la quema de combustibles fósiles es una de las causantes de que los niveles de concentración de CO₂ en la atmósfera lleguen a superar los 410 ppm, niveles que no se habían alcanzado en la tierra desde hace 3 millones de años en una época en donde el nivel de los océanos era 15 metros superior a los conocidos hoy en día.

Según el Ministerio de Ambiente y Desarrollo Sostenible en Colombia ³, el sector industrial fue responsable del 20% de las emisiones de gases de efecto invernadero totales en el país, de las cuales el 80% de ellas corresponden a dióxido de carbono. En la industria, el CO₂ se genera a partir de los procesos de fermentación, plantas de tratamiento de aguas y combustión de material fósil en calderas, hornos, turbinas de gas, entre otros.

Particularmente, los procesos fermentativos para la producción de bioetanol emiten millones de toneladas de CO₂ cada año. Según el Instituto de Hidrología, Meteorología y Estudios Ambientales (IDEAM), en el Valle del Cauca se emiten anualmente cerca de 12.95 millones toneladas netas, debido a que el 50% de los productos finales del proceso corresponde al dióxido de carbono ⁴.

Teniendo en cuenta que los procesos de captura y almacenamiento de CO₂ conllevan dificultades económicas, legales y geográficas, expertos han estudiado la posibilidad de aprovechar las emisiones de dióxido de carbono como insumo para obtener productos de valor agregado. Entre las técnicas estudiadas actualmente, se encuentra la electroquímica la cual ha ganado preferencia por la diversidad de compuestos que se pueden obtener y las ventajas del control que se puede ejercer sobre las reacciones involucradas a través del ajuste de potenciales del electrodo.

Yaashikaa ⁵ afirma que la reducción electroquímica del dióxido de carbono es un proceso multietapa en donde generalmente se involucran dos, cuatro u ocho rutas de electrones. Este proceso ocurre en ambientes cercanos a la interfase del electrodo y consiste en tres pasos principales: a) el CO₂ es absorbido químicamente por el catalizador, b) se transfieren electrones para formar enlaces carbono-oxígeno o carbono-hidrógeno y c) por último se reorganizan los productos formados para liberarse de la superficie del catalizador y difundirse en el electrolito o solvente. De la cantidad de electrones transferidos depende el producto a obtener de la reacción.

A pesar de que esta técnica es altamente estudiada con el fin de incrementar la conversión del producto deseado variando las aleaciones del material de electrodo o tipos de electrolitos, actualmente no se ha llevado a cabo a gran escala ya que que desconoce la rentabilidad de este proceso. Debido a ello, el propósito de este estudio es medir la viabilidad tecno-económica de la producción del etanol carburante a partir del dióxido de carbono por medio de un proceso electroquímico.

Metodología

Cinética electroquímica

De acuerdo con Yuan ¹, la reacción electroquímica de reducción del dióxido de carbono a etanol, tiene lugar de la siguiente forma:

Compartimiento anódico

Compartimiento catódico

Otras reacciones que ocurren en el sistema por causa de la disociación del bicarbonato de potasio son las siguientes

Simulación en Aspen Plus

Los procesos electroquímicos son aquellos que consisten en reacciones de oxidación - reducción en donde la energía liberada por una reacción espontánea es convertida en electricidad para hacer que una reacción no espontánea se lleve a cabo. En Aspen Plus V11 se tuvieron en cuenta ciertos factores en el desarrollo y simulación del proceso, principalmente en su configuración, en la cual hay que tener presente los iones como un flujo de componente para que actúen directamente en la reacción. En el apartado de Elec Wizard se especifican los componentes involucrados (H₂O, H⁺, O₂, CO₂, C₂H₅OH, KHCO₃), reacciones de equilibrio, como las de desionización, el tipo de ion hidrógeno que actúa en el componente cinético (H⁺) y el método termodinámico (ELECNRTL) debido a que es el método con propiedades electrolíticas más versátil y usado para bajas concentraciones.

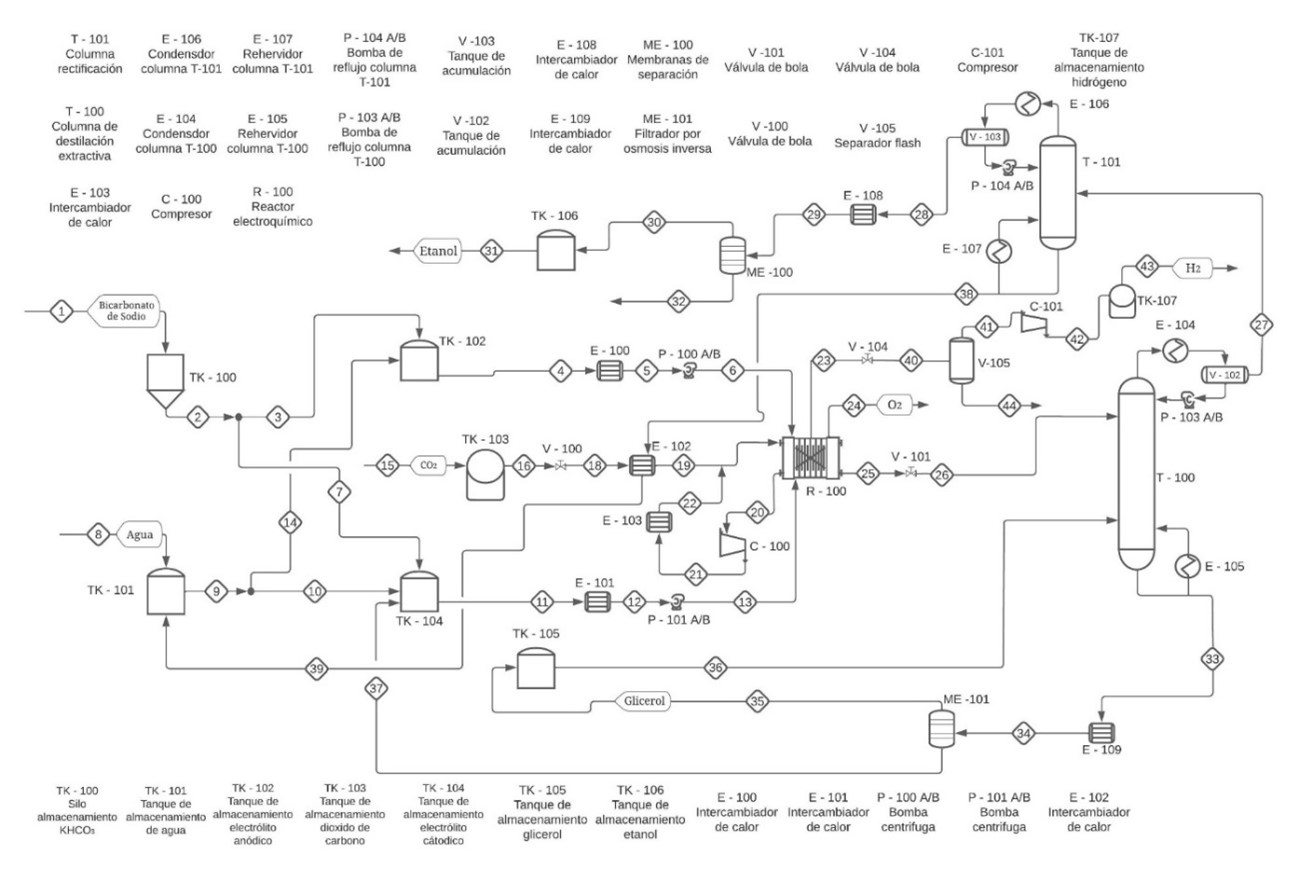

Figura 1
Diagrama de proceso para la producción de etanol a partir de dióxido de carbono.

En la Figura 1 se ilustra el proceso, el cual inicia con una sección de dilución del bicarbonato de potasio para cada una de las cámaras electroquímicas, las cuales se consideraron en bloques separados para especificar las reacciones que ocurren en cada una de ellas. En el ánodo ingresan 20,953.2 kmol/h de una solución de KHCO₃ a una concentración de 0.29 molar, para generar la oxidación del electrolito y producir H⁺ el cual es transportado a través de una membrana polimérica Nafion 117 hacia la cámara catódica en donde ingresan 32,964.4 kmol/h del electrolito a una concentración de 0.6 molar. Al cátodo ingresan también 214.08 kmol/h de dióxido de carbono para llevar a cabo la reducción obteniendo etanol y H₂. El hidrógeno producido (43.89 t/día) es concentrado por medio de un separador Flash y almacenado en un tanque a 15 MPa para su posterior venta. Por otro lado, los productos líquidos son transportados hacia una columna de destilación extractiva que utiliza glicerol como solvente en donde se recupera el etanol, este entra a una columna de rectificación y por último es concentrado con un separador de membranas, obteniendo un flujo de 105.36 t/día de etanol al 99% v/v. Por otro lado, el glicerol se recupera por medio de osmosis inversa para ser reincorporado al proceso nuevamente.

Estimación de costos

Para la estimación de costos de operación y capital se usó el programa Aspen Process Economic Analyzer (APEA), tomando como punto de partida la estimación de costos de los equipos realizado en Aspen Plus V11. Se consideró que la inversión total de capital se cubre con un préstamo para ser amortizado y cancelado durante la vida operativa del proyecto (10 años), a una tasa de interés del 15% anual. Las condiciones estimadas para la viabilidad económica del proyecto como los costos operativos y de materia prima especificadas en el APEA se muestran en la Tabla 1.

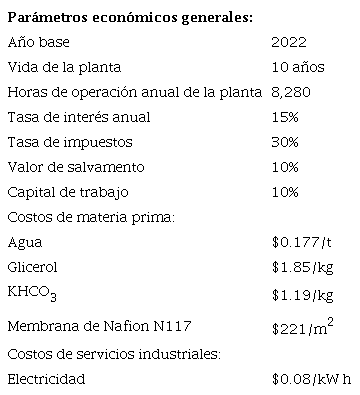

Tabla 1

Condiciones para análisis económico en Aspen Process Economic (APEA)

Resultados y discusión

Cinética electroquímica

Para hallar la cinética asociada a la reducción electroquímica del dióxido de carbono a etanol, se considera solo la reacción cinética en el compartimiento catódico ya que según Mbah ⁶ es donde se experimenta significativamente la polarización de la celda. El desarrollo de la cinética se realizó mediante los datos del experimento preliminar descrito por Yuan ¹, para esto se tuvo en cuenta una densidad de corriente j_o igual a 2.36x10^-4 mA/cm², un coeficiente de transferencia α igual a 0.5; n=1, relación área volumen (S) de 0.08 cm²/cm³, un sobrepotencial catódico 𝜂_𝑐 igual a 0.34V y concentración de saturación de CO₂ igual a 3.9293x10^-5 mol/cm³. Ya que la velocidad de reacción en procesos electroquímicos depende solamente de la concentración del soluto ⁷, se asume una cinética homogénea de primer orden, expresada en términos de la ecuación de Butler Volmer para altos sobrepotenciales, se tiene:

Por igualación de términos se obtuvieron los valores para el factor pre-exponencial k_o=8.8306x10^-6s¹, energía de activación Ea= -44.1118 kJ/mol. Dado que la Ec. (6) involucra la concentración del CO₂ en la pared del electrodo, fue necesario encontrar una relación entre dicha concentración y la concentración del dióxido de carbono en el seno del fluido, al usar la Ley de Fick, ilustrada en la Ec. (7), que describe el comportamiento de la concentración del CO₂ desde una zona de alta concentración (pared del electrodo) a una región de baja concentración (seno del fluido), se obtiene:

Para desarrollar la Ec. (7), se estimó un espesor de la capa límite de concentración similar al espesor de la capa límite hidrodinámica, ya que la concentración en el seno del fluido será siempre constante en el límite hidrodinámico. Se define el espesor de la capa límite hidrodinámica (𝛿), como:

Teniendo en cuenta que el espesor de la capa límite hidrodinámica, se define como la distancia perpendicular del electrodo, hasta el punto donde la velocidad del fluido es el 99% de la velocidad en el seno del fluido, el valor para el espesor de la capa límite corresponde a 5.6747x10^-4 (m) y a una velocidad V∞=0.3 m/s (Figura 2).

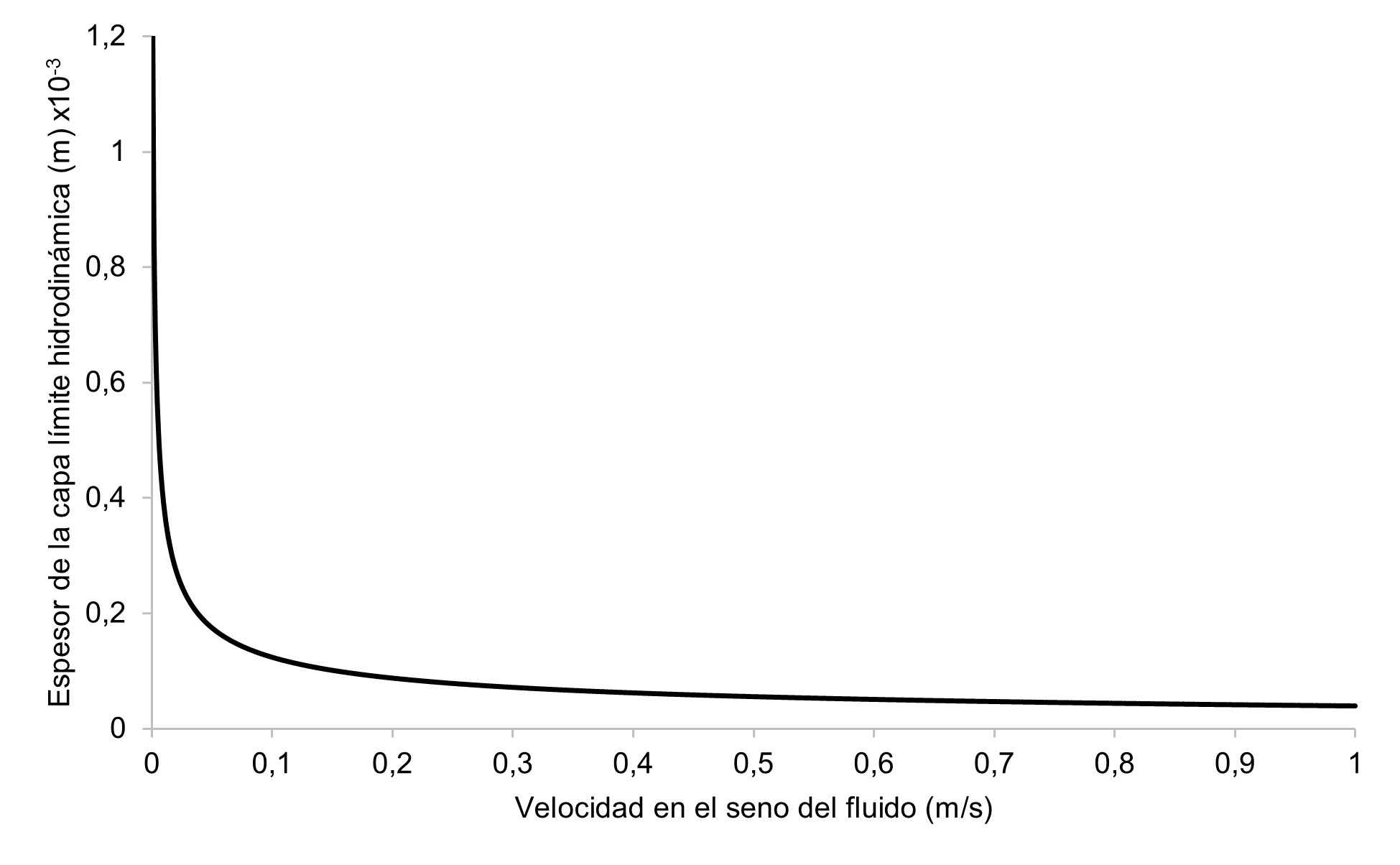

Figura 2
Variación del espesor de la capa límite hidrodinámica y la velocidad en el seno del fluido.

Por medio de la Ec. (7), se obtuvo la concentración del dióxido de carbono en la pared del electrodo, C^w_CO2=4.0967 mol/m³. Esto dio como resultado una cinética de orden cero para la electrorreducción del CO₂ a etanol igual a r_CO2=460.2401 s^-1. Al tener una cinética de este orden, la velocidad de reacción está determinada por la concentración en la pared del electrodo y limitada por su área superficial.

Finalmente, para determinar el consumo energético de la celda electroquímica, se empleó la Ec. (9):

Para resolver la Ec. (9) se consideraron los potenciales anódico y catódico de equilibrio: Eeq_anó=1.230V y Eeq_cát=0.135V, el sobrepotencial anódico obtenido por Wu et al ⁸ 𝜂_anódico =0.537V y el catódico de Yuan ¹ 𝜂_catódico = -0.250V y la resistencia ohmnica de la membrana Nafion117 reportada por Xu et al ⁹ R_ohm =0.4 Ωcm². Teniendo en cuenta estos valores, se obtuvo que V_celda =1.384 V. Este valor de potencial de celda es comparable con lo reportado por Kauffman ¹⁰ en la electroreducción de dióxido de carbono en diferentes alcoholes e hidrocarburos en donde V_celda = 1.480 V.

De acuerdo con la ley de ohm y la corriente dada por Yuan ¹ I= 4.571 mA/cm² tuvo una potencia de la celda de 1,581 mW.

Bloque de reacción

En la simulación el reactor electroquímico se consideró en dos unidades, un reactor estequiométrico para la cámara anódica, en donde sucede la oxidación del agua conforme la Ec. (1). Y para la cámara catódica se consideró un reactor cinético tipo CSTR en el que se llevó a cabo la reacción de reducción del CO₂ (Ec. (2)) y se genera H₂ como producto no deseado (Ec. (3)).

Las tres principales condiciones de operación que afectan directamente el proceso son la presión, la temperatura y el pH de las cámaras electroquímicas; para fines del presente estudio se analizaron las condiciones del cátodo debido que en este se lleva a cabo la reacción de interés y conforme a sus resultados se replicó las mismas condiciones para el ánodo (1 MPa, 25°C y pH 8.1) que fueron determinadas bajo factores como la solubilidad del CO₂ y las concentraciones de especies iónicas como el carbonato. Al finalizar la simulación se obtuvo una conversión del 98.74% y una selectividad del 8.85% la cual se debe a factores estequiométricos de la reacción que favorece mayor producción molar de agua tal y como se demuestra en la Ec. (2).

Efecto de la presión y la temperatura

Según Zhang ¹¹ en las soluciones iónicas la relación temperatura y presión influye directamente en la transferencia de masa, de tal forma que a presiones bajas la solubilidad decrece con el aumento de la temperatura y a presiones altas la solubilidad decrece con la disminución de la temperatura.

Al realizar un análisis de sensibilidad en el simulador, se varió la presión al interior del bloque del compartimiento catódico de 100 a 1,300 kPa, se encontró que el flujo másico de etanol es directamente proporcional (Figura 3), esto se debe al aumento de la solubilidad del CO₂ en la fase líquida. La presión en sistemas electroquímicos aumenta la concentración de CO₂ en el seno del fluido incrementando así la conversión de la reacción ¹².

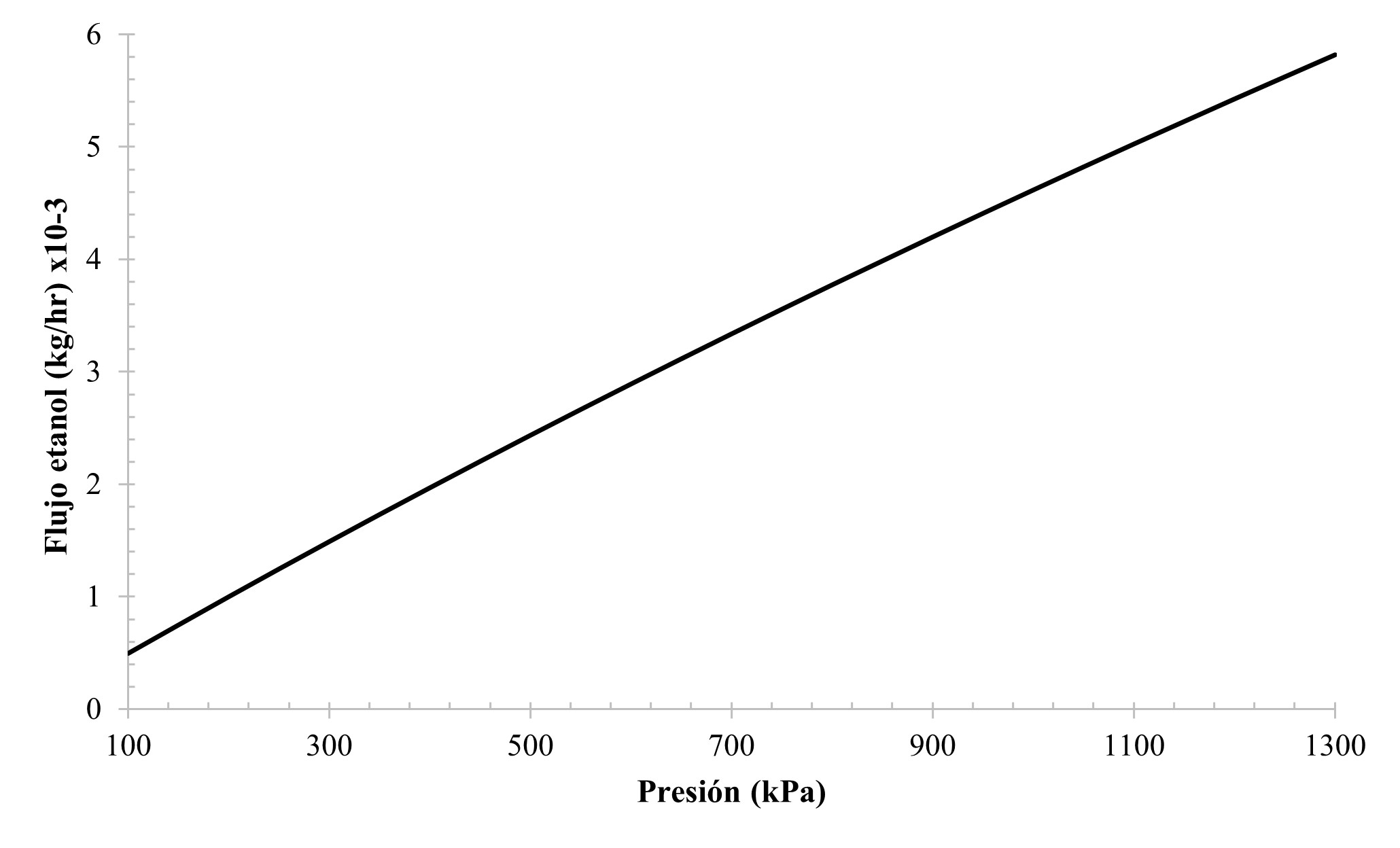

Figura 3
Variación del flujo másico de etanol con respecto a la presión

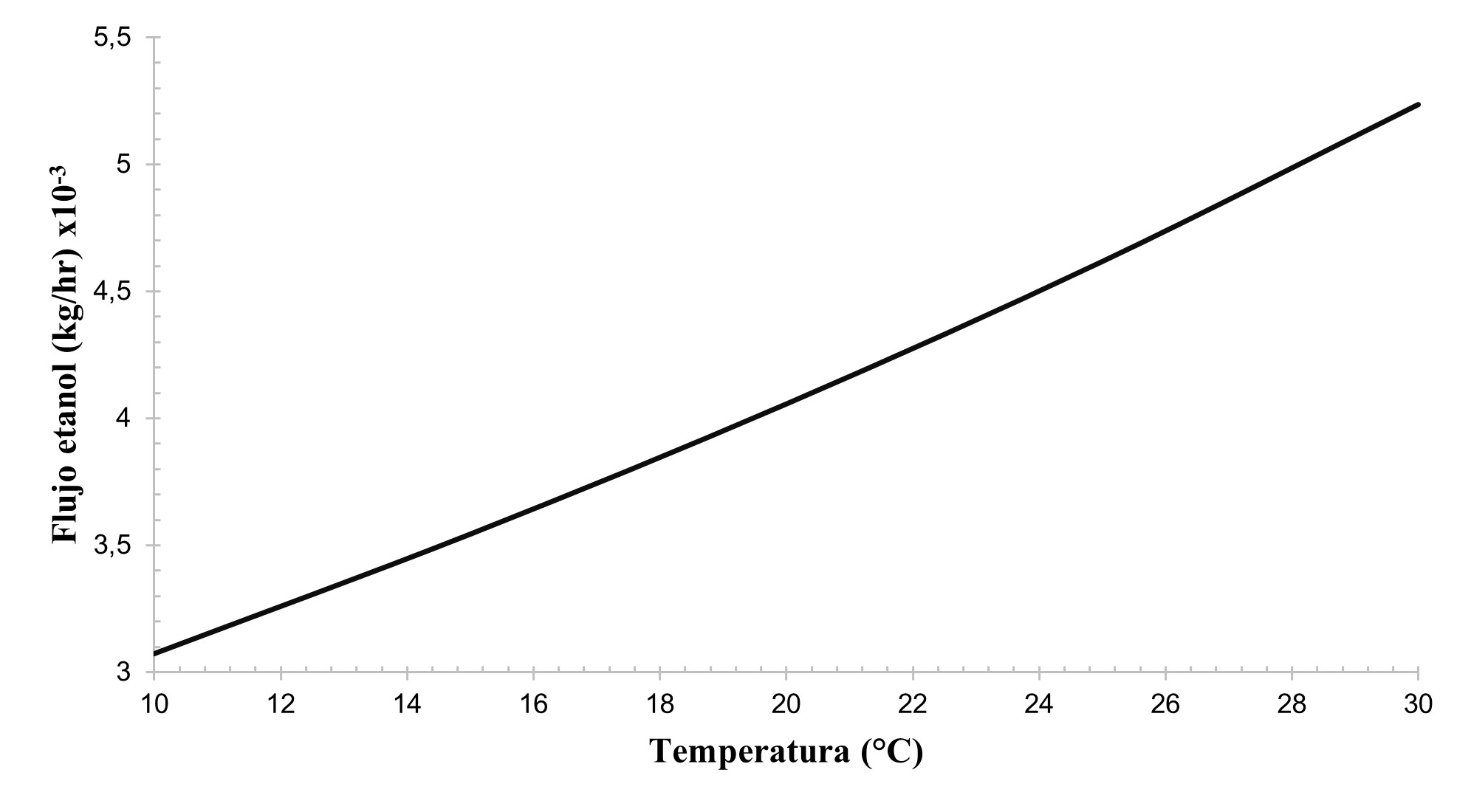

Figura 4
Variación del flujo másico de CO2 con respecto a la temperatura.

En la Figura 4 se ilustra que a medida que aumentó la temperatura incrementó el flujo másico de etanol en el producto, pero su afectación en el flujo fue 26 veces menor a la relacionada con el efecto de la presión, por ello no se tuvo en cuenta la variación obtenida por la temperatura en la elección de las condiciones operativas del reactor. Loodts ¹³ encontró que a temperatura ambiente (20°C a 30°C) su afectación genera variaciones solo por decimales y por ello no es necesario controlar esta variable.

Efecto del pH

Controlar el pH de la cámara catódica asegura la presencia o ausencia del ion bicarbonato (HCO₃^2-) el cual actúa en las reacciones en equilibrio (Ec. (4)). Según Morrison et al ¹² al mantener un pH básico alrededor de ocho aseguró la mayor existencia del ion bicarbonato y con eso a medida que disminuye el pH se obtiene una mayor conversión (Figura 5).

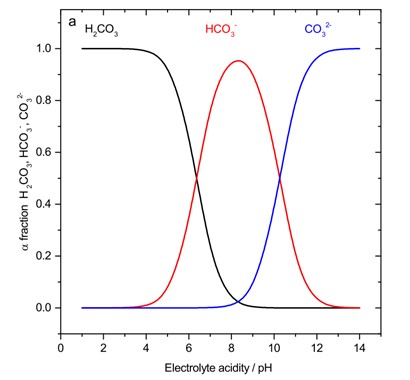

Figura 5
Variación de la fracción de los iones con respecto al pH. Extraída de Morrison et al (2019).

Por otro lado, Morrison et al ¹² afirmó que factores como la presión y la concentración de la sal influye en la variación del pH, a mayor concentración del bicarbonato de potasio (KHCO₃) se incrementa el pH del electrolito catódico. Con presiones entre 100 a 1,000 kPa se obtuvo un pH aproximado de ocho, partiendo del análisis realizado en la sección 3.2.1. en donde se observó que a mayores presiones aumenta la solubilidad del CO₂, se decidió operar el cátodo a 1,000 kPa.

Bloque de separación

Para la separación y purificación del etanol se llevó a cabo un proceso de destilación extractiva debido a que es utilizada para mezclas binarias azeotrópicas; para la elección del solvente se debe tener en cuenta factores como la solubilidad, toxicidad y costos, además, según López ¹⁴ el agente material de separación debe cumplir con algunas de las siguientes características: habilidad para alterar el equilibrio de la mezcla, alta capacidad para disolver los componentes a separar, baja volatilidad y buena separabilidad para su posterior recuperación. Teniendo en cuenta los anteriores criterios, en un estudio realizado por Guerra et al ¹⁵ se determinó que el etilenglicol es el solvente con las mejores características, sin embargo, para el actual estudio se decidió tomar como prioridad el valor de compra, por ello se determinó el glicerol como agente separador durante el proceso al ser un 24% más económico que el etilenglicol y fue el segundo con mejores características de separación según Guerra et al ¹⁵.

A partir del comportamiento de la fracción molar del etanol en el líquido a lo largo de la columna, ilustrado en la Figura 6, la concentración se acercó a cero en la etapa 14 obteniendo el valor mínimo en la etapa 15, partiendo de esa idea, tener un mayor número de etapas sobredimensionaría la columna. Según Uyazán et al ¹⁶ a medida que la etapa de alimento se acerca al rehervidor aumenta los gastos energéticos de la columna, por ello, se alimenta a etapas cercanas al condensador.

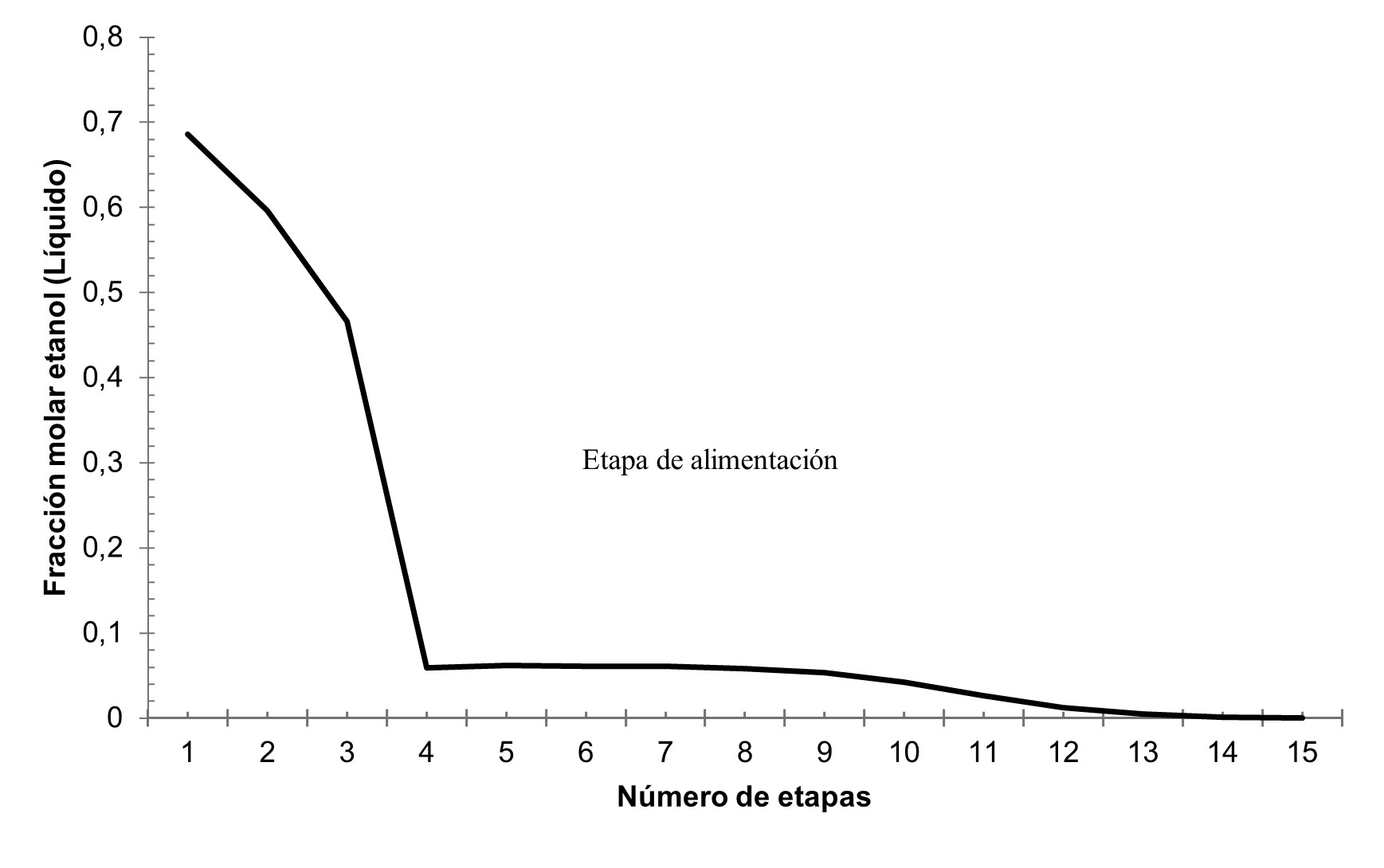

Figura 6
Variación del flujo molar de etanol en el líquido con respecto al número de etapas.

Priorizando el ahorro de gastos energéticos de la columna, se realizó el análisis del costo de vapor del rehervidor con respecto a la relación de reflujo ilustrado en la Figura 7 en donde se observa que ambas variables son directamente proporcionales, sin embargo, el cambio total de la variación de la relación del reflujo influyó solo un 5.5% en costo de vapor del rehervidor, por lo tanto, no se considera un factor decisivo para determinar el valor operativo de la columna. Uyazán et al ¹⁶ afirma que valores de la relación de reflujo de 0.6 satisface condiciones como la composición del destilado y gastos energéticos, debido a ello se optó por determinar este valor para el desarrollo de la columna extractiva.

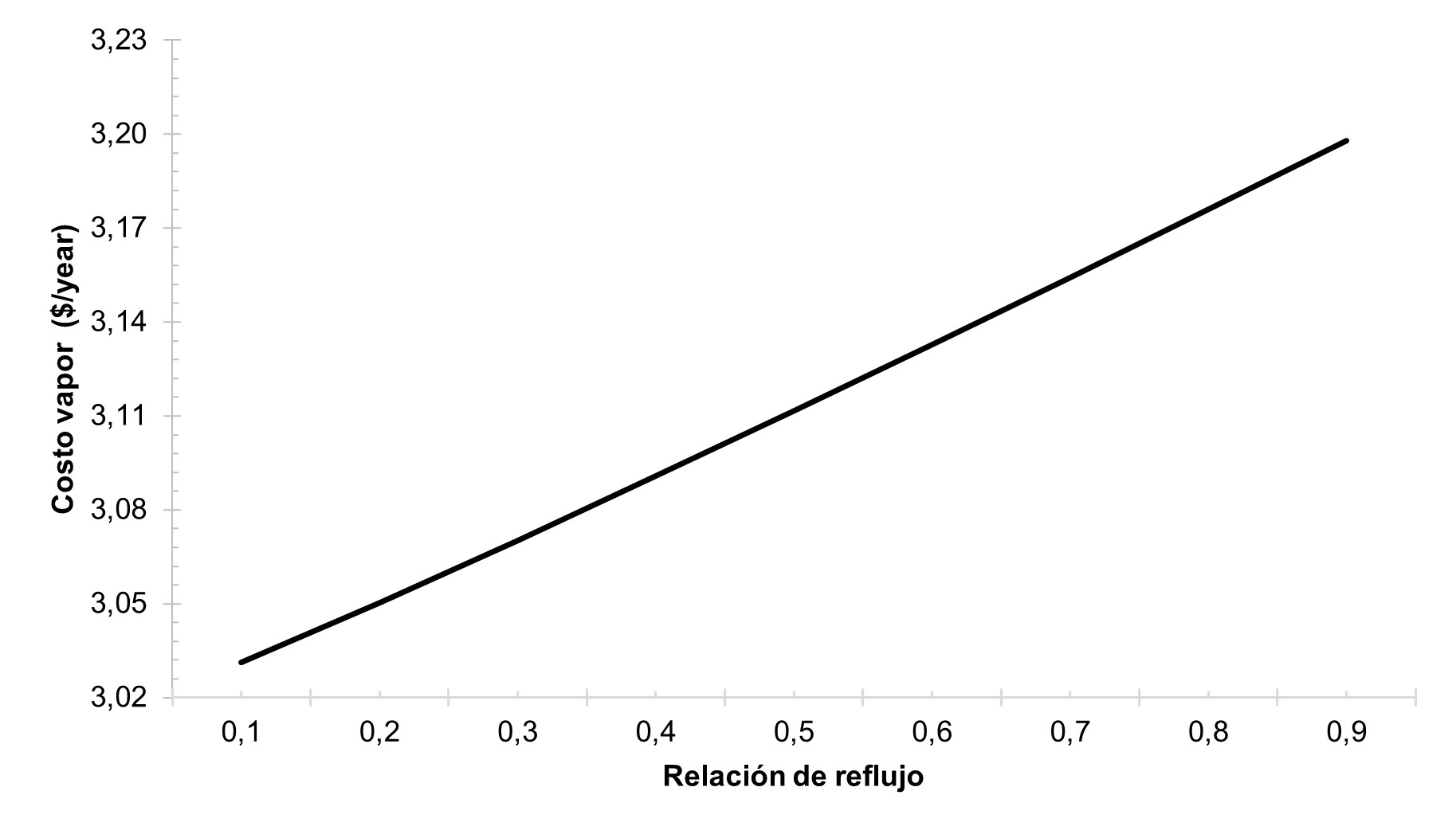

Figura 7
Variación del costo del vapor del rehervidor en millones de dólares con respecto a la relación de reflujo.

De la columna extractiva se obtiene un flujo de destilado con una concentración molar de etanol de 0.6; el cual entra a una columna de rectificación y después a un separador de membrana para llegar a un flujo másico de etanol de 4,390.18 kg/h y una concentración molar de 0.99.

Por último, para la recuperación del solvente se propuso una separación mediante osmosis inversa, un proceso en el cual se reduce el caudal a través de una membrana semipermeable que utiliza una presión osmótica para lograr separar sustancias que se encuentren mezcladas con el agua. El factor de separación fue tomado de estudios realizados por Mah et al ¹⁷ que afirma que el mayor permeado obtenido fue de 99.81% para separar glicerol de una solución acuosa.

Análisis económico

La Tabla 2 muestra la descomposición de los costos para la planta de producción de etanol a partir de dióxido de carbono, el costo total del proyecto es de USD$68,166,093 millones. Los costos de operación y mantenimiento son USD$1,128,150 millones por año. Los costos operativos incluyen: gastos por materiales para el proceso, servicios industriales, mano de obra, mantenimiento de equipos, gastos generales, pólizas de seguros, entre otros.

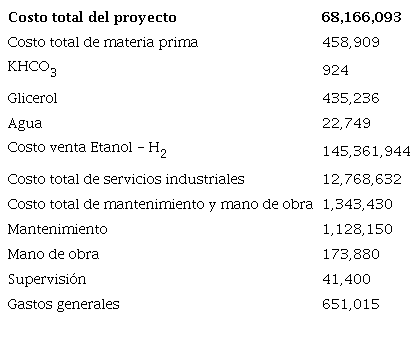

Tabla 2

Análisis económico de la electroreducción de CO₂ a Etanol (en USD$)

Para verificar la prefactibilidad económica del proyecto se realizó el cambio del Valor Presente Neto en el tiempo. De acuerdo con la Figura 8 el punto de equilibrio se alcanza a los 2.20 años de iniciado el proyecto. La Tasa Interna de Retorno (TIR) del proyecto es de 85.18%, lo que convierte el proceso viable económicamente.

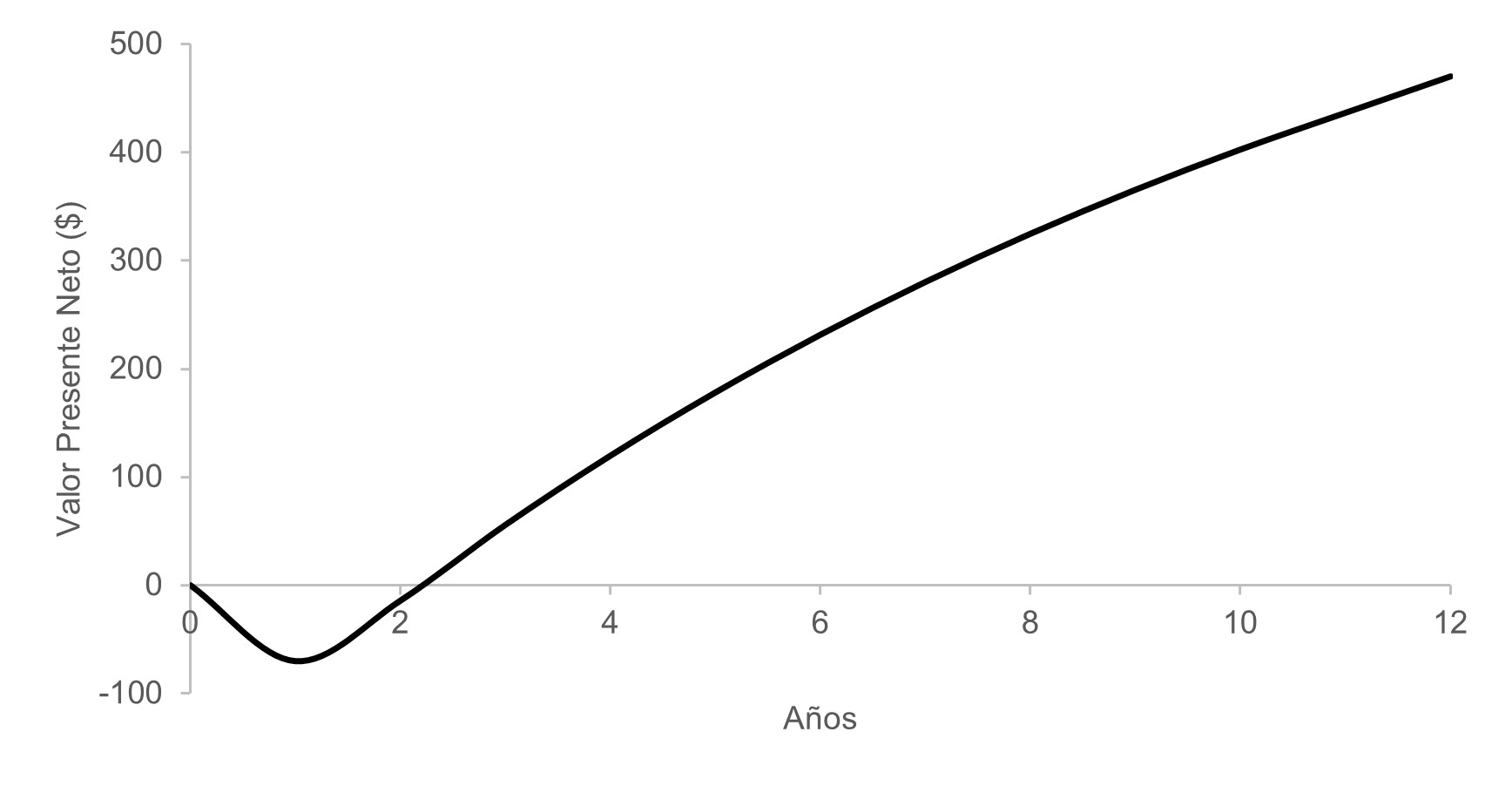

Figura 8
Variación del Valor Presente Neto (VPN) en millones de dólares con respecto al tiempo de vida del proyecto.

Conclusiones

A partir de los datos cinéticos reportados por Yuan ¹ y validados en el presente estudio, se diseñó un proceso electroquímico para obtener 135.44 m³/día de etanol y 12,232.92 m³/día de hidrógeno a partir de CO₂ empleando el simulador Aspen Plus V11. Se encontró que la producción de alcohol carburante a partir de dióxido de carbono usando como electrolito una solución acuosa de bicarbonato de potasio es viable técnica y económicamente. El proyecto tendría un valor de inversión cercano a USD$68 millones, materia prima USD$458,909 y una venta anual de etanol e hidrógeno de USD$145,361,944, como análisis de inversión se logró una TIR igual al 85.18% y un retorno de inversión a partir de los 2.20 años de iniciado del proyecto.

Se determinó la expresión cinética de orden cero r_CO2=460.2401 s^-1 la cual se ajusta a los parámetros experimentales y tiene en cuenta los comportamientos físicos que ocurren durante la reacción. De acuerdo con esto, se estableció mediante análisis de sensibilidad las condiciones de operación del proceso según la transferencia de masa, desionización de sales, costos de servicios industriales y materias primas para obtener una conversión de 98.74% y una selectividad de 8.85% que corresponde a un flujo másico de etanol al 99% de 4.390.18 kg/h.

Referencias bibliográficas

Yuan J, Yang M-P, Zhi W-Y, Wang H, Lu J-X. Efficient electrochemical reduction of CO2 to ethanol on Cu nanoparticles decorated on N-doped graphene oxide catalysts. Journal of CO2 Utilization. 2019;33:452 - 460. Doi: 10.1016/j.jcou.2019.07.014

Vaidyanathan G. Scientific American 175. [Citado 25 ene 2022] The worst climate pollution is carbon dioxide. E&E News. Disponible en: https://www.scientificamerican.com/article/the-worst-climate-pollution-is-carbon-dioxide/

Ministerio de ambiente y desarrollo sostenible. Colombia. [Citado 02 feb 2022] Colombia le presenta al mundo su reporte de actualización en cambio climático ante la convención de naciones unidas. Disponible en: http://www.pronosticosyalertas.gov.co/web/sala-de-prensa/noticias/-/asset_publisher/LdWW0ECY1uxz/content/colombia-le-presenta-al-mundo-su-reporte-de-actualizacion-en-cambio-climatico-ante-la-convencion-de-naciones-unidas#:~:text=De%20acuerdo%20con%20las%20emisiones,%2C%20M%C3%A9xico%2C%20Argentina%20y%20Venezuela.

Instituto de hidrología, meteorología y estudios ambientales (IDEAM). Colombia. Sistema de información ambiental de Colombia (SIAC). Disponible en: http://www.siac.gov.co/web/siac/climaticogei

Yaashikaa PR, Kumar PS, Varjani SJ, Saravanan A. A review on photochemical, biochemical and electrochemical transformation of CO2 into value-added products (review). Journal of CO2 Utilization. 2019;33:131-147. doi: Doi: 10.1016/j.jcou.2019.05.017

Mbah J, Pootoon R, Kazuva C. AspenPlus TM model of stack cell reactor for the conversion of CO2 and H2S to CH2O2. International Journal of Applied Engineering Research. 2018;13(11):9042 - 9052.

Bard A, Faulkner L. Electrochemical methods. Fundamentals and Applications. John Wiley; 2001.

Wu L, Guo T, Li T. Machine learning accelerated prediction of overpotencial of oxygen evolution reaction of single atom catalysts. IScience. 2021;24(5):102398. Doi : 10.1016/j.isci.2021.102398

Xu J, Zhao H, Li W, Li P, Chen C, Yue, Z, et al. Facile strategy for preparing a novel reinforced blend membrane with high cycling stability for vanadium redox flow batteries. Chemical Engineering Journal. 2022;433:133197. Doi: 10.1016/j.cej.2021.133197

Kauffman D, Thakkar J, Siva R, Matranga C, Ohodnicki P, Zeng C, et al. Efficient electrochemical CO2 conversion powered by renewabel energy. ACS Appl Mater Interfaces. 2015;7:15626 - 15632. Doi: 10.1021/acsami.5b04393

Zhang F, Chen C, Tang Y, Cheng Z. CO2 reduction in a microchannel electrochemical reactor with gas-liquid segmented flow. Chemical Engineering Journal. 2020; 392:124798. Doi: 10.1016/j.cej.2020.12479

Morrinson A, Van V, Ramdin M, Van den Broeke L, Vlugt T, Jong W. Modeling the electrochemical conversion of carbon dioxide to formic acid or formate at elevated pressures. Journal of The Electrochemical Society. 2019;166:77-86. Doi: 10.1149/2.0121904jes

Loodts V, Rongy L, Wit A. Impact of pressure, salt concentration, and temperature on the convective dissolution of carbon dioxide in aqueous solutions. AIP CHAOS, An Interdisciplinary Journal of Nonlinear Science. 2014;24:043120. Doi: 10.1063/1.4896974

López D. Criterios de selección para un agente material de separación en un proceso de deshidratación de etanol por destilación extractiva. Formación Investigativa. 2018;4(1):50-59.

Guerra Y, Zumalacárregui L, Pérez OC. Simulación de la destilación extractiva para la obtención de etanol anhidro empleando glicoles. Ciencia, Docencia y Tecnología. 2016;27(53):362-383.

Uyazán A, Gil I, Aguilar J, Rodríguez G, Caicedo L. Producción de alcohol carburante por destilación extractiva: Simulación del proceso con glicerol. Ingeniería e Investigación. 2006;26(1):45-50.

Mah S.K, Ching C, Wu T, Chai S-P. The study of reverse osmosis on glycerin solution filtration: Dead-end and crossflow filtrations, transport mechanism, rejection and permeability investigations. Desalination. 2014;352:66-81. Doi: 10.1016/j.desal.2014.08.008
