INTRODUCCIÓN

El electrocardiograma (ECG) constituye una herramienta práctica y efectiva para el diagnóstico de diversas afecciones cardiológicas. En situaciones habituales se obtiene en posición supina (SUPINO) y las variables consideradas como normales se definen en base a dicha ubicación. ^1,2

La pandemia mundial COVID-19 puede cursar con compromiso respiratorio y manifestarse, hasta en un 20% de los casos, con el desarrollo de un síndrome de distrés respiratorio del adulto (SDRA), condición que requiere, entre otras estrategias de manejo, del empleo prolongado de decúbito prono (PRONO). ^3,4,5.

Dicha ubicación en PRONO dificulta la realización del ECG periódico en pacientes críticos, muchos de los cuales podrían desarrollar complicaciones cardiológicas cuya detección se complicaría o podría, incluso, pasar desapercibida. La realización de un ECG en PRONO, así como sus hallazgos han sido escasamente descriptos en la literatura, pero ante el incremento de casos de COVID 19 y la necesidad de PRONO, los mismos adquieren particular importancia. ⁶

Los objetivos del presente estudio fueron:

1. 1. Valorar los hallazgos electrocardiográficos observados en pacientes ubicados en PRONO por SDRA secundario a COVID 19.
2. 2. Comparar dichas características con el ECG, del mismo paciente, realizado en decúbito supino (SUPINO).

MATERIAL Y MÉTODOS

Fueron incluidos pacientes mayores de 18 años admitidos por SDRA en contexto de infección por SARS-CoV-2 con requerimiento de PRONO, entre el 1/4/2020 y el 1/12/2020.

Al ingreso hospitalario se obtuvo un ECG “convencional”, en posición supina mientras que en aquellos que requirieron PRONO se realizó otro ECG tras dicho posicionamiento, y a partir de allí otro cada 24hs en forma programada, o ante eventos que lo hicieran considerar necesario en la opinión de los médicos tratantes. La realización de un ECG en pacientes pronados implicó la colocación en la espalda de los electrodos precordiales (derivaciones pronas o pr) en un patrón equivalente al de las derivaciones precordiales derechas (Tabla 1 y Figura 1). ^6,7,8

Tabla 1

Ubicación de las derivaciones electrocardiográficas en un Electrocardiograma en decúbito prono. Ubicación de las derivaciones “precordiales” en la espalda del paciente (derivaciones pronas)

Nota: No debe olvidarse la inversión en la posición de los electrodos de los miembros superiores (brazo izquierdo a brazo derecho y viceversa)

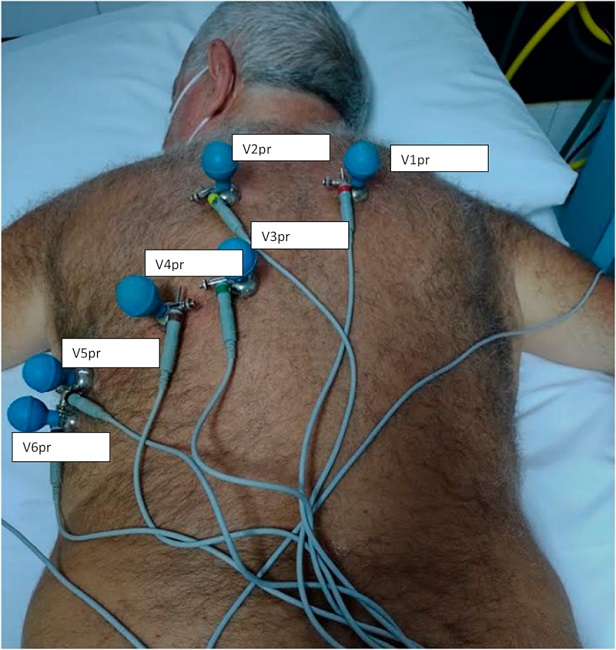

Fig. 1
Ubicación de las derivaciones “Pronas” en el dorso del paciente

Fueron excluidos pacientes en quienes no se pudo obtener el ECG en PRONO, aquellos con marcapasos implantados previamente, bloqueos completos de rama izquierda o derecha o hipertrofia ventricular izquierda y los pacientes con secuelas de infarto agudo de miocardio (IAM) de cara anterior.

Definiciones

Infección por COVID 19: Se consideró como tal a la presencia de hisopado nasofaríngeo con PCR positivo para SARS-Cov-2.

SDRA: Se definió ante la presencia de hipoxemia, con una relación Pa/Fio2 <150, infiltrado difuso en la radiografía o tomografía de tórax, reducción de la distensibilidad pulmonar en ausencia de insuficiencia ventricular izquierda.

Bajo voltaje generalizado: Presencia de complejos electrocardiográficos de amplitud inferior a 5 mm en las derivaciones de los miembros e inferior a 10 mm en las derivaciones precordiales (Figura 2).

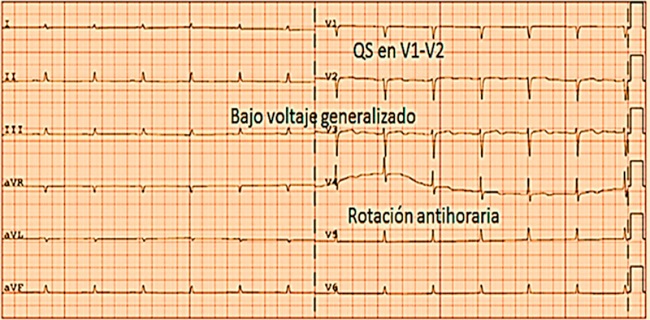

Fig. 2
Electrocardiograma en decúbito Prono destacando algunas de las características observadas: bajo voltaje, imagen QS en V1 y V2 y rotación antihoraria o levo rotación

Imagen QS en precordiales derechas: presencia de ondas Q patológicas con o sin mínima onda R en derivaciones V1 a V3 (Figura 2).

Rotación antihoraria: transición eléctrica desplazada hacia la derecha o levo rotación (Figura 2).

Trastornos del segmento ST: supradesnivel del segmento ST sin convexidad superior, inferior a 2 mm o registrado a menos de 0,04 mm del punto J o en menos de dos derivaciones o en derivaciones no contiguas.

Trastornos de la onda T: presencia alteraciones de las ondas T (positivas o negativas) asimétricas.

Evidencia de isquemia: presencia de supradesnivel del segmento ST de convexidad superior mayor de 2 mm en por lo menos dos derivaciones contiguas a 0,04 mm del punto J.

Análisis estadístico

Se establecieron los valores absolutos y sus porcentajes para las variables clínicas y demográficas, mientras que para las variables electrocardiográficas se determinaron media y desviación estándar para las variables continuas y las frecuencias con sus porcentajes para las variables categóricas.

Se utilizó la prueba de T de Student y la del Chi2 de Pearson para determinar diferencias entre las características analizadas. Un valor de P menor de 0.05 se consideró significativo. Se utilizó como software el SPSS versión 21.0 (IBM Corp.)

Consideraciones éticas

El estudio se llevó a cabo siguiendo las recomendaciones para la investigación en humanos y las normativas legales vigentes. Dado que se realizó una revisión de historias clínicas y se trabajó con datos anonimizados, no se obtuvo consentimiento informado de los participantes. Los miembros del estudio implementaron medidas para proteger la privacidad y confidencialidad de los datos de acuerdo con la normativa legal vigente (Ley 25326 de Protección de Datos Personales).

RESULTADOS

En el período considerado fueron admitidos al área intensiva 378 pacientes que desarrollaron SDRA secundario a COVID-19, de los cuales 76 (20,11%) resultaron excluidos del estudio, 4 (1,06%) de ellos por fallecimiento previo a la obtención del ECG en PRONO, 24 (6,35%) por resultar portadores de un marcapasos definitivo, 31 (8,20%) por presentar bloqueo completo de rama previa o hipertrofia ventricular y 17 (4,50%) por evidenciar secuela de infarto en cara anterior, resultando los 302 pacientes restantes la muestra del estudio.

La edad promedio resulto de 57,4 años con un rango de 32 a 89 años; 185 (61,25%) fueron de sexo masculino. Las características principales y sus antecedentes se presentan en la Tabla 2.

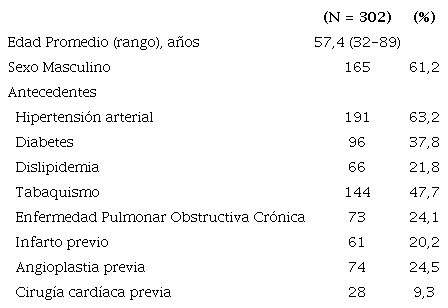

Tabla 2

Características generales de la población

Fueron obtenidos 726 ECG en PRONO (promedio de 2,40 ECG por paciente). El tiempo promedio entre el ECG obtenido al ingreso hospitalario y el primer ECG en PRONO fue de 3,8 días con una variación entre 1 y 7,5 días. El promedio entre el primer y el último ECG en PRONO fue de 2,1 días (rango 1,5 a 2,5 días). El tiempo promedio en PRONO resultó de 46,5 horas con un rango de 38 a 60 horas.

No se observaron inconvenientes en la obtención de los ECG en PRONO, con la salvedad de que en 6 casos las derivaciones de los miembros superiores se colocaron en forma equivocada, con inversión de las mismas. La Tabla 3 expresa la comparación entre los hallazgos electrocardiográficos en posiciones PRONO y SUPINO. Las figuras 3 A y 3B señalan la diferencia entre las derivaciones precordiales en ambos decúbitos.

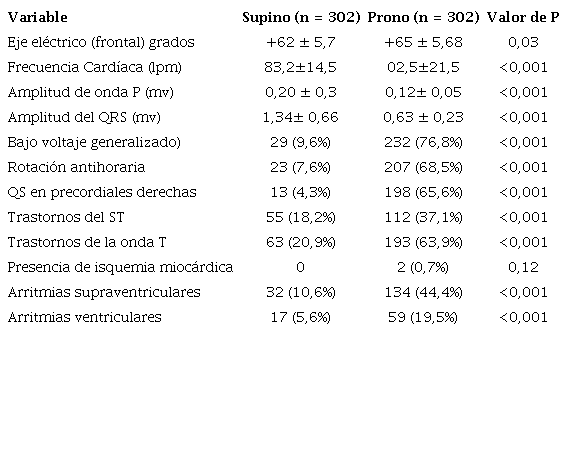

Tabla 3

Comparación entre hallazgos electrocardiográficos en decúbitos supino y prono

Lpm : latidos por minuto Mv: milivoltios

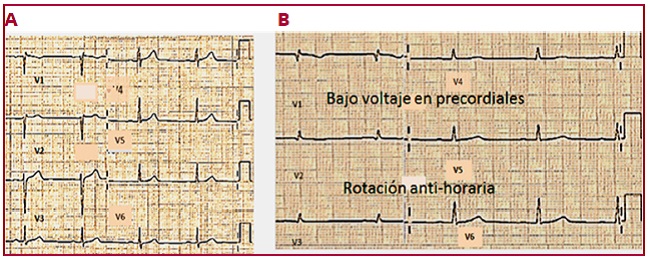

Fig. 3
A. derivaciones precordiales en decúbito supino. B. derivaciones precordiales en decúbito prono

Durante la posición prona, los pacientes fueron ventilados en modo controlado por volumen con una estrategia protectiva del pulmón (volumen corriente de 3 ml/kg de peso) y mantenidos bajo estricto protocolo de sedoanalgesia con Midazolan en 302 pacientes (100%), Fentanilo 302 (100%), Propofol 31 (10,3%), uso de drogas relajantes musculares como Atracurio 276 (91,4%) y Vecuronio 26 (10,3%) pacientes, mientras que 265 (87,7 %) requirieron de fármacos vasoactivos.

DISCUSIÓN

La presente serie representa, en nuestro conocimiento, la consideración más numerosa de pacientes en decúbito prono secundario a SDRA debido a COVID 19 evaluados respecto de sus características electrocardiográficas. Los principales hallazgos fueron la detección de bajo voltaje generalizado, la rotación antihoraria, la presencia de complejos QS en precordiales derechas, el incremento de la frecuencia cardíaca, la disminución de la amplitud tanto de la onda P como del complejo QRS, y la presencia de alteraciones de la repolarización ventricular.

En la serie se aprecia la factibilidad para obtener electrocardiogramas en posición PRONO, lo que evita la necesidad de rotar diariamente al paciente con SDRA, para su obtención, lo cual limita el riesgo de exposición para el equipo de salud, así como la movilización de pacientes críticos con insuficiencia respiratoria, muchos de ellos inestables bajo drogas vasoactivas. Un inconveniente menor, observado en distintos centros y que fuera mencionado en nuestro reporte inicial en 2020 fue la omisión, en los primeros casos de la serie, de la inversión de las derivaciones ubicadas en miembros superiores lo cual configuró una imagen de derivaciones (de los miembros) invertidas. ⁶

Fundamento de los hallazgos electrocardiográficos: La presencia de alteraciones electrocardiográficas vinculadas a cambios de la posición del cuerpo fue reportada, en los años treinta y cuarenta, por Sigler, White y cols, quienes refirieron fundamentalmente alteraciones de la onda T en dichas condiciones, y Leindorfer. ^9,10,11

La movilización del corazón en PRONO hacia una posición ventral más alejada de los electrodos “precordiales”, ubicados en la espalda del paciente explica el hallazgo frecuente del bajo voltaje (y la reducción del mismo en las ondas P y complejos QRS), debido a la interposición de una mayor cantidad de tejidos blandos y estructuras óseas así como la mayor impedancia generada por el propio pulmón injuriado, como fuera descripto por Nguyen y cols en una única paciente en decúbito prono por SDRA secundario a COVID 19. ¹²

El mismo autor describe que en el plano horizontal, en pacientes pronados, las fuerzas iniciales se dirigen en dirección anterior y se alejan de los electrodos dorsales, lo que genera la imagen de QS en precordiales derechas,así como la imagen observada de rotación antihoraria por enfrentarse los electrodos dorsales, en forma predominante al ventrículo izquierdo. Ball y cols describieron la variación posicional de diversas estructuras corporales ubicadas tanto en cabeza, tórax como abdomen con el cambio de decúbito de SUPINO a PRONO. En un estudio tomográfico de 38 pacientes, los autores reportaron la referida movilización ventral del corazón y de los grandes vasos así como un cambio de la forma del primero, el cual adquiere un aspecto más globular o redondeado. ¹³ El incremento de la frecuencia cardíaca, así como las taquiarritmias supraventriculares y ventriculares observadas en nuestra serie se vincularía a la situación crítica de pacientes que cursan insuficiencia respiratoria secundaria a un SDRA, con la intervención de factores como hipoxemia, fiebre, trastornos hidroelectrolíticos, la presencia de un estado inflamatorio generalizado y el efecto de las diversas drogas empleadas, muchas de ellas cronotrópico positivas y proarritmicas. ^14,15 Con la lamentable prolongación en el tiempo de la pandemia por COVID 19, se extenderá también la necesidad del uso del PRONO y será necesaria una utilización cada vez más frecuente del ECG en dicha posición, lo que remarca la importancia de establecer y conocer sus características. En ese sentido Daralammouri y cols analizaron 40 voluntarios sanos sometidos a PRONO y coincidieron con varios de nuestros hallazgos, como el incremento de la frecuencia cardíaca, la menor amplitud del complejo QRS y la imagen QS en precordiales derechas. ¹⁶

CONCLUSIONES

1. 1. Los hallazgos electrocardiográficos más frecuentes en PRONO resultaron el bajo voltaje eléctrico, la rotación antihoraria, el patrón QS en precordiales derechas y la reducción del voltaje tanto de la onda P como del complejo QRS.
2. 2. Estos hallazgos, además del aumento de la frecuencia cardíaca, las arritmias supra y ventriculares y las alteraciones inespecíficas de la repolarización resultaron más frecuentes que en la posición SUPINO
3. 3. Se detectó isquemia en un número muy bajo de pacientes sin diferencias con el ECG en SUPINO
4. 4. Las referidas características se sustentan principalmente en las variaciones experimentadas por la posición de los órganos intratorácicos durante el decúbito prono, la condición crítica de los pacientes y el efecto de los diversos fármacos utilizados en dicho decúbito.

BIBLIOGRAFÍA

1. Kligfield P, Gettes LS, Bailey JJ, Childers R, Deal BJ, Hancock EW, et al. Recommendations for the standardization and interpretation of the electrocardiogram. Part I: The electrocardiogram and its technology. A scientific statement from the American Heart Association Electrocardiography and Arrhythmias Committee, Council on Clinical Cardiology; the American College of Cardiology Foundation; and the Heart Rhythm Society.Heart Rhythm 2007;4;394-412. https://doi.org/10.1016/j.hrthm.2007.01.027.

2. Adams MG and Drew BJ. Body position effects on the ECG: implication for ischemia monitoring. J Electrocardiol 1997;4:285 -91. https://doi.org/10.1016/s0022-0736(97)80040-4.

3. Munshi L, Del Sorbo L, Adhikari NKJ, Hodgson CL, Wunsch H, Meade MO, et al. Prone Position for Acute Respiratory Distress Syndrome. A Systematic Review and Meta-Analysis. Ann Am Thorac Soc 2017;14(Suppl 4):S280-8. https://doi.org//10.1513/AnnalsATS.201704-343OT

4. Piehl MA, Brown RS. Use of extreme position changes in acute respiratory failure. Crit Care Med 1976;4:13-4. https://doi.org/10.1097/00003246-197601000-00003.

5. Guerin C, Beuret P, Constantin JM, Bellani G, Garcia Olivares P, Roca O, et al. A prospective international observational prevalence study on prone positioning of ARDS patients: the APRONET (ARDS Prone Position Network) study. Intensive Care Med 2018;44:22-37. https://doi.org/10.1007/s00134-017-4996-5

6. Levin RL, Lipovetsky F, García Aurelio M. Electrocardiografía en tiempos de COVID-19 (Derivaciones pronas). Rev Argent Cardiol 2020;88:239. http://dx.doi.org/107775/rac.es.v88.i3.18208

7. Sanchez JM, Farasat M, Levy AE, Douglas IS, Stauffer BL, Tzou WS, et al. A novel approach to electrocardiography in the prone patient. Heart Rhythm O2 2021;2:107-9. https://doi.org/10.1016/j.hroo.2020.10.001

8. Tomcsányi J. ECG pearl: prone position ECG for COVID-19 patients. Orv Hetil 2020;161:1103-4. https://doi.org/10.1556/650.2020.31896.

9. Sigler LH. Electrocardiographic changes occurring with alterations of posture from recumbent to standing positions. Am Heart J 1938;15:146-57.

10. White PD, Chamberlain FL, Graybiel A. Inversion of the T Waves in Lead II Caused by a Variation in Position of the Heart. Heart 1941;3;233-40

11. Leindorfer A. The electrocardiographic response to changes of posture during respiratory arrest following deep inspiration or expiration; clinical significance. Ann Intern Med 1948;29:1043-55.

12. Nguyen HH, Trohman RG, Huang HD. Influence of Prone Positioning on Electrocardiogram in a Patient with COVID-19. JAMA Intern Med. 2020;180:1521-3. https://doi.org/10.1001/jamainternmed.2020.3818

13. Ball WS, Wicks JD, Metler FA. Prone-Supine Change in Organ Position: CT Demonstration. AJR Am J Roentgenol 1980;135:815-20. https://doi.org/10.2214/ajr.135.4.815

14. Overgaard CB, Dzavik V. Inotropes and Vasopressors. Review of Physiology and Clinical Use in Cardiovascular Disease. Circulation 2008;118:1047-56. https://doi.org/10.1161/CIRCULATIONAHA.107.728840

15. Levin RL, Ruano C, Rios I. Degrange M, Perna E, Marturano MP y cols. Consenso de Inotrópicos y Asistencia Circulatoria Mecánica. Rev Argent Cardiol 2020;88(Supl. 2):1-36

16. Daralammouri Y, Azamtta M, Hamayel H, Adas A, Sawalmeh O, Ismail Y, et al. Impact of Prone Position on 12-Lead Electrocardiogram in Healthy Adults: A Comparison Study with Standard Electrocardiogram. Cardiol Res Pract 2021;2021:6653061. https://doi.org/10.1155/2021/6653061
