Detección de periodos de crisis del NASDAQ con EEMD1 - AE2

Gerardo Estrada Sánchez; Federico Hernández Álvarez; Andrés Giovanni Camacho Ardila

Artículos de investigación y revisión

Received: 09 November 2021

Accepted: 23 March 2022

DOI: https://doi.org/10.21919/remef.v18i1.817

Resumen: Se propone identificar el inicio y terminación de las crisis por SARS-CoV-2 y subprime en el NASDAQ. Se utilizó el EEMD para la descomposición del índice en series consecutivas con el mismo número de componentes y se calcularon sus coeficientes de correlación, también se analizó el espectro de potencia de la serie original. Se identificaron señales de inestabilidad asociadas a cambios tanto en las correlaciones de los componentes como del espectro del NASDAQ. Se recomienda aplicar el procedimiento sobre otras series y otras crisis; asimismo, el método se basa en la detección de discrepancias, lo que implica ser una herramienta de monitoreo, mas no una de pronósticos cuantitativos. La originalidad del trabajo radica en el uso del EEMD modificado para la descomposición de series consecutivas en el mismo número de componentes, y la utilización del coeficiente de correlación entre componentes y el espectro de la serie original como medidas de estabilidad del sistema. El enfoque mostró ser útil para identificar y anticipar grandes cambios en el comportamiento de una serie de tiempo.

Clasificación JEL:C32, C65, D84, G01, G12, G17.

Palabras clave: EMD, EEMD, análisis espectral, mercados financieros, crisis financieras.

Abstract: It is proposed to identify the beginning and end of the SARS-CoV-2 and subprime crises on the NASDAQ. The EEMD was used to decompose the index into consecutive series with the same number of components and their correlation coefficients were calculated, the power spectrum of the original series was also analyzed. Signals of instability associated with changes in both the components’ correlations and the NASDAQ spectrum were identified. It is recommended to apply the procedure on other series and other crises; likewise, the method is based on the detection of discrepancies, thus being a monitoring tool, but not one of quantitative forecasts. The originality of the work lies in the use of the modified EEMD for the decomposition of consecutive series in the same number of components, and the use of the correlation coefficient between components and the spectrum of the original series as measures of system stability. The approach proved to be useful for identifying and anticipating large changes in the behavior of a time series.

JEL Classification:C32, C65, D84, G01, G12, G17.

Keywords: EMD, EEMD, spectral analysis, financial markets, financial crises.

1. Introducción

La capacidad de anticiparse al futuro y poder actuar en consecuencia es invaluable. Como afirman Yang y Yang (2020), la predicción es la base de la decisión, y la decisión es la continuación de la predicción. No obstante, realizar predicciones acertadas (y como consecuencia tomar buenas decisiones) es una tarea compleja.

A lo largo de los años se han propuesto varios métodos de pronóstico para series de tiempo. En general, los métodos planteados tienen buenos resultados cuando se trata de series lineales y estacionarias, mientras que para el caso de series no lineales y no estacionarias los resultados son variados. La problemática radica en que en la mayoría de los datos obtenidos de fenómenos en la naturaleza predominan precisamente la no linealidad y estacionalidad (Li, Liu y Lin, 2020).

Una tarea asociada al pronóstico en series de tiempo financieras es la identificación del inicio y terminación de una crisis; este tema es de gran relevancia debido a su alto impacto negativo sobre las sociedades³. Al respecto, Jun et al. (2019) proponen una perspectiva sistémica para el estudio de las crisis; en particular, un sistema entra en crisis debido a estados de inestabilidad en sus componentes y sus relaciones, intrínsecas y exógenas; asimismo, una crisis financiera puede ser atribuida a un desbalance entre los participantes del sistema financiero y/o el entorno político y económico. En su trabajo, Jun et al. descomponen series financieras, utilizando la serie de Fourier, en elementos que pudieran estar asociados al comportamiento de sus participantes, eventos y entornos. Dos resultados sobresalen de este documento; el primero es la no estabilidad de los componentes armónicos o modos de Fourier a través del tiempo, mientras que el segundo, el cambio en amplitud y frecuencia que experimentan los componentes de la serie financiera durante una crisis, son señales que pueden ser asociadas a su inicio y término.

Así también, una buena práctica, que resulta natural para el ser humano, es dividir un problema complejo en varios más fáciles de resolver. En el caso de series de tiempo, este enfoque no es ajeno, ya que tradicionalmente se han definido por lo menos tres tipos de patrones que pueden distinguirse: tendencia, estacionalidad y cíclicos (Hyndman y Athanasopoulos, 2021). Actualmente, se utilizan nuevos métodos que representan la señal como varios componentes, cada uno con diferentes características y asociados con la naturaleza cíclica subyacente de la señal original (Furlaneto et al., 2017); uno de los métodos que ha tomado gran relevancia es la Descomposición Empírica en Modos (EMD⁴).

Propuesto por Huang et al. (1998), el método EMD permite descomponer la serie original como la suma de componentes cíclicos conocidos como Funciones de Modo Intrínseco (IMF⁵) y un residuo. La técnica es adaptativa, lo que permite su aplicación en series no lineales y no estacionarias; además, no requiere imponer creencias a priori acerca de las frecuencias que puedan presentarse en la serie, deja que los datos hablen por sí mismos (Crowley, 2012). Con el tiempo, nuevas mejoras al algoritmo han sido realizadas, siendo una de ellas la Descomposición Empírica en modos por Conjuntos (EEMD), propuesta por Wu y Huang (2009) y que se apoya en la adición de ruido para realizar la descomposición. El algoritmo y sus variantes ha sido aplicado en diversos campos como: predicción de propagación de epidemias (Feng y Wang, 2019), detección de fallas (Wang et al., 2019), procesamiento de señales biológicas (Kisa et al., 2020), predicción de ataques epilépticos (Tang et al., 2020), predicción de señales en plantas nucleares (Nguyen et al., 2021), etcétera.

En series económicas y financieras (consideradas como series de gran complejidad), destaca que el algoritmo ha sido utilizado en modelos de pronósticos híbridos⁶; esto es, el EMD o alguna variante es utilizada para descomponer la serie original en sus componentes más simples, estacionarias y con características regulares (Luo et al., 2021) y después utilizar un método de pronóstico sobre ellas, ya sea estadístico o de aprendizaje automático. El pronóstico final se obtiene como la suma de los pronósticos de las componentes.

Dos motivaciones justifican la realización del presente trabajo. Por un lado, la anticipación de una crisis económica y su término es de vital importancia, no solo en cuestión de inversión, sino para evaluar y minimizar los efectos económicos, sociales y políticos que ésta pueda tener. El segundo motivo es analizar el comportamiento del EEMD, antes, durante y posterior a una crisis; más aún, evaluar si es posible utilizar únicamente la propia descomposición y sus características como indicadores de inicio y término de una crisis. Para lograr este objetivo y bajo la hipótesis de que la descomposición de una serie de un periodo a otro es dinámica, se propuso como medida de estabilidad de la descomposición el coeficiente de correlación; a su vez, y en conjunto con la densidad espectral de potencia, se utilizó como indicador de cambios en el comportamiento del mercado. Asimismo, se propuso una adaptación del método EEMD original para estandarizar el número de componentes obtenidos en subseries consecutivas. El estudio se realizó sobre el índice NASDAQ Composite en dos periodos distintos, durante la crisis por SARS-CoV-2 y la crisis subprime, con la finalidad de comprobar la eficacia del método presentado.

En resumen, la originalidad del trabajo radica en el uso del EEMD modificado para la descomposición de series consecutivas en el mismo número de componentes, y la utilización del coeficiente de correlación entre componentes y el espectro de la serie original como medidas de estabilidad del sistema

El resto del artículo está organizado de la siguiente manera: La sección 2 presenta la metodología en la que está sustentado (EMD, EEMD y Análisis Espectral). En las secciones 3 y 4 se mencionan los datos utilizados, se describe la adaptación propuesta al método EEMD original, se narran las pruebas realizadas y se muestran los resultados obtenidos para las dos crisis consideradas. La sección 5 concluye acerca del trabajo realizado.

2. Metodología

2.1 Descomposición Empírica en Modos (EMD)

La Descomposición Empírica en Modos, propuesta por Huang et al. (1998), es una herramienta para procesar series de tiempo no lineales y no estacionarias. Se basa en la descomposición de la serie original en diferentes funciones, conocidas como Funciones de Modo Intrínseco (IMF) y un residuo.

La descomposición se realiza con base en las siguientes reglas que debe satisfacer cada IMF:

1. El número de puntos extremos y el número de cruces por cero deben diferir a lo sumo en uno.
2. El valor medio de las envolventes superior e inferior, definidas por los puntos extremos locales, es cero.

El EMD descompone la señal $x (t)$ en $n$ IMFs ${i m f}_{n} (t)$ y un residuo $r (t)$ , tal que

x (t) = \sum_{n} {i m f}_{n} (t) + r (t)

El método consta de los siguientes pasos (Zeiler et al., 2010):

Paso 0: Inicializar $n ≔ 1$ , $r_{0} (t) = x (t)$ .

Paso 1: Extraer el $n$ -ésimo IMF de la siguiente forma:

Asignar $h_{0} (t) ≔ r_{n - 1} (t)$ y $k ≔ 1$ .
Identificar todos los máximos y mínimos locales de $h_{k - 1} (t)$ .
Construir, por medio de interpolación usando splines cúbicas, para $h_{k - 1} (t)$ , la envolvente $U_{k - 1} (t)$ definida por los máximos y la envolvente $L_{k - 1} (t)$ definida por los mínimos.
Determinar la media $m_{k - 1} (t)$ de las dos envolventes de $h_{k - 1} (t)$ .
Construir el componente $k$ -ésimo $h_{k} (t) ≔ h_{k - 1} (t) - m_{k - 1} (t)$ .
1. 1. Si $h_{k} (t)$ no cumple con todos los criterios para ser IMF, incrementar $k \to k + 1$ y repetir el proceso empezando en el paso b.
2. 2. Si $h_{k} (t)$ satisface los criterios para ser IMF entonces asignar ${i m f}_{n} (t) ≔ h_{k} (t)$ y $r_{n} (t) ≔ r_{n - 1} (t) - {i m f}_{n} (t)$ .

Paso 2: Si $r_{n} (t)$ representa un residuo (es una función constante, monótona o contiene un solo extremo), detener el proceso; si no, incrementar $n \to n + 1$ y empezar en el Paso 1 de nuevo.

2.2 Descomposición Empírica en Modos por Conjuntos (EEMD)

Cuando se utiliza el EMD se espera que cada IMF tenga una frecuencia promedio que rija toda la componente; sin embargo, uno de los inconvenientes más conocidos del EMD, es la presencia de la combinación de modos, que ocurre cuando un IMF tiene diferentes frecuencias. Este problema vuelve al EMD inestable ya que, con cualquier perturbación, aunque pequeña, se pueden obtener descomposiciones diferentes. Con el objetivo de atender este problema y mantener la unicidad física⁷ de la descomposición, Wu y Huang (2009) propusieron el método EEMD.

Como si se tratara de un experimento físico que pudiera ser repetido varias veces, el EEMD introduce ruido a un conjunto de datos, $x (t)$ , como si diferentes observaciones del fenómeno fueran realizadas para un mismo tiempo t. De tal forma que cada observación “artificial” es descrita como:

x_{i} (t) = x (t) + w_{i} (t)

donde cada una de ellas está construida como la suma de la señal original y una realización diferente de ruido blanco, $w_{i} (t)$ . El algoritmo puede resumirse en los siguientes pasos:

Agregar ruido blanco a la serie de datos objetivo.
Descomponer los datos con el ruido blanco agregado, utilizando el algoritmo EMD.
Repetir los pasos 1 y 2 una y otra vez, pero con diferentes series de ruido blanco.
Obtener las medias (de los conjuntos) de los correspondientes IMFs de las descomposiciones como el resultado final.

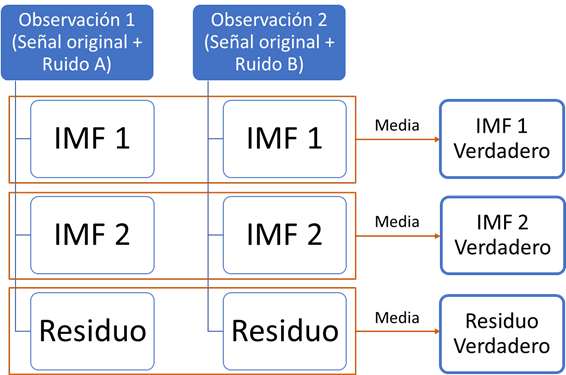

La Figura 1 es una ejemplificación del algoritmo EEMD utilizando solo dos observaciones artificiales. La primera observación es construida con la señal original adicionando la serie de ruido A, mientras que la segunda consta de la señal original más otra serie de ruido B. Ambas observaciones son descompuestas por medio del EMD, obteniéndose los IMFs y residuos respectivos; para este ejemplo se asume que en ambos casos se obtuvieron 2 IMFs más la componente residual (cuando se obtienen diferentes cantidades de IMFs en las descomposiciones de las observaciones, es común que se consideren solamente las observaciones con la descomposición más frecuente). Finalmente, se obtiene la media de los IMFs 1 de ambas observaciones, lo que da como resultado el IMF 1 verdadero de la señal original. Este proceso se realiza con el resto de las componentes.

Figura 1
Ejemplificación del algoritmo EEMD con dos observaciones artificiales.
Fuente: Elaboración propia.

2.3 Análisis Espectral

El análisis espectral de series temporales es una herramienta utilizada comúnmente en áreas de ingeniería, ciencias exactas y sociales, en temas tan diversos como procesamiento de señales e imágenes, identificación de patrones, ajuste estacional, entre otros.

La representación espectral de un proceso es una herramienta útil para identificar componentes periódicos, ya que permite expresar el proceso como una suma de sucesiones periódicas. Esta representación, por tanto, permite centrar la atención en las frecuencias que más interesen. Una característica importante del análisis espectral es el hecho que permite identificar eventos cíclicos de manera independiente, no depende de un modelo predefinido, los datos hablan por sí mismos.

2.3.1 Transformada de Fourier

El análisis espectral requiere como primer paso la transformación de la serie original, definida en el tiempo, al espacio de frecuencias, esta transformación se realiza vía la transformada de Fourier. Definida en forma discreta como⁸:

X_{k} = \sum_{n = 0}^{N - 1} x_{n} e^{- \frac{2 π i}{N} k n} k = 0, . . ., N - 1

y su anti- transformada

x_{n} = \frac{1}{N} \sum_{k = 0}^{N - 1} X_{k} e^{\frac{2 π i}{N} k n} n = 0,1, . . ., N - 1

2.3.2 Espectro de Potencias

El espectro de potencias (también llamado simplemente espectro) puede ser interpretado como la cantidad de la señal contenida en la frecuencia $w$ . Una vez obtenida la transformada de la serie se puede calcular su espectro de potencia como:

A_{k} = |X_{k}| = \sqrt{R e {(X_{k})}^{2} + I m {(X_{k})}^{2}}

y su espectro de fase

φ_{k} = a r g (X_{k}) = a t a n 2 (I m (X_{k}), R e (X_{k}))

donde $a t a n 2$ es la función arcotangente.

Para realizar el análisis del espectro se pueden utilizar como estimadores el peridiograma y el correlograma.

El espectro de potencia peridiograma es definido como:

ϕ (w) = \lim_{N ⟶ \infty} E \{\frac{1}{N} {|\sum_{t = 0}^{N} X_{n} e^{- \frac{2 π i}{N} k n}|}^{2}\}

Este estimador no es consistente, en particular el fenómeno de Gibbs⁹ lo afecta de manera importante.

Otra manera de estimar el espectro es utilizando el correlograma. Sea $x (t)$ un proceso estocástico, su función de densidad espectral se denota como $ϕ (w)$ y se define como la siguiente transformada Fourier:

ϕ (w) = \sum_{n = 0}^{N - 1} r_{x x} e^{- \frac{2 π i}{N} k n} k = 0, . . ., N - 1

donde $r_{x x}$ es la autocorrelación de la serie original y se expresa como:

r_{x x} (τ) = \frac{1}{N - |m|} \sum_{t - 1}^{N - m} x (t) x^{*} (t - τ) = E [x (t) x^{*} (t - τ)]

El par de ecuaciones anteriores conforman el teorema de Wiener-Khinchin; así como la función de autocorrelación caracteriza al proceso estocástico en el dominio del tiempo, la función de densidad espectral caracteriza al proceso en el dominio de la frecuencia. Las series financieras pueden presentar variaciones similares a las que producen el efecto de Gibbs, por lo que para el análisis espectral se empleó el correlograma. Este estimador atenúa el fenómeno de Gibbs.

3. Crisis por SARS-CoV-2

3.1 Datos y adaptación del método EEMD

Se utilizó la serie de precios semanales del índice NASDAQ Composite (etiqueta ^IXIC) del 28 de junio de 2019 hasta el 24 de diciembre de 2020, un total de 79 datos o semanas. El periodo fue elegido con la finalidad de observar el comportamiento del modelo antes, durante y posterior a la incidencia del virus SARS-CoV-2.

El motivo de utilizar el índice NASDAQ Composite reside en que mide el desempeño de las compañías más importantes a nivel mundial (especialmente del sector tecnológico), por lo que eventos de impacto internacional son reflejados sobre él. En particular, el efecto del SARS-CoV-2 se manifestó en la serie del índice como una caída abrupta en su valor que comienza el 14 de febrero del 2020 y termina al llegar a un valor mínimo el 20 de marzo de 2020, donde su recuperación da inicio (ver Figura 2). Por otro lado, la elección de la serie precios semanales tiene el propósito de excluir cambios en el precio de mayor frecuencia (esto es, cambios de precio diarios), para facilitar la aplicación del método EEMD, cuya base está en el EMD, el cual es sensible al ruido y efectos de frontera (Wu y Huang, 2009; Zeiler et al., 2010).

El método propuesto por Wu y Huang (2009) se aplicó por medio de una ventana móvil de 24 datos (un periodo aproximado de 6 meses) con desplazamientos de una semana sobre la serie, se construyeron un total de 56 subseries consecutivas y se estimaron sus modos con el método EEMD. Por ejemplo, el intervalo uno, tiene como fecha de inicio el 28 de junio de 2019 y como fecha final el 6 de diciembre de 2019, a esta subserie se le aplicó el algoritmo EEMD; la segunda subserie, corresponde a la ventana móvil recorrida una semana (o un dato), por lo que los datos del segundo intervalo van del 5 de julio de 2019 al 13 de diciembre de 2019, a esta nueva subserie también le fue aplicado el algoritmo. Este procedimiento se repitió hasta el último intervalo que va del 17 de julio de 2020 al 24 de diciembre de 2020.

En el algoritmo EEMD implementado se simula un total de 2000 observaciones artificiales para cada subserie, cada observación es construida como la suma de la muestra original más una serie de ruido blanco con desviación estándar equivalente al 0.2 de la desviación estándar de la subserie, como lo proponen Wu y Huang (2009). A cada una de las 2000 observaciones se les estimó sus IMFs utilizando el método EMD. Este procedimiento se aplicó a cada una de las 56 subseries, con la única restricción de tener un máximo de 10 procesos de separación en la obtención de cada IMF (secuencia de pasos del inciso b al e del algoritmo EMD), como fue propuesto por Wu y Huang. En resumen, se obtuvieron 2000 descomposiciones para cada una de las 56 ventanas consecutivas.

La cantidad de IMFs obtenidos en las descomposiciones de los conjuntos de 2000 observaciones para los periodos elegidos, osciló entre 1 y 5, sin embargo, las descomposiciones más frecuentes fueron en 3 y, en menor medida, 4 y 2 IMFs, el detalle se muestra en el Anexo 1, Tabla 3. Por ejemplo, en la ventana 1, subconjunto de datos semanales del 28 de junio de 2019 al 6 de diciembre de 2019, el 69% de las 2000 observaciones se descompuso en 3 IMFs, mientras que el 29.3% fue en 4. La misma lógica se sigue en los periodos subsecuentes.

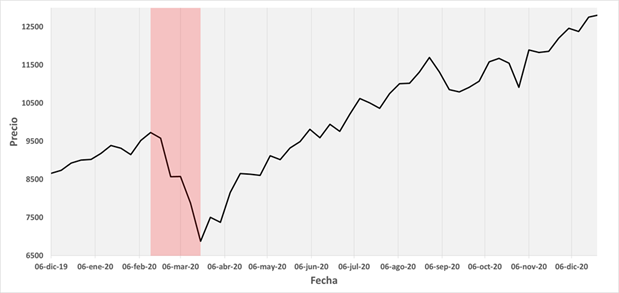

Figura 2
Periodo de evaluación de la serie de precios semanales del índice NASDAQ Composite (en rojo, periodo de descenso asociado al impacto del SARS-CoV-2).
Fuente: Elaboración propia, con datos de finanzas.yahoo.com

Como se mencionó anteriormente, una de las formas de proceder con el algoritmo EEMD es obtener los IMFs verdaderos para la muestra utilizando los IMFs de las descomposiciones más frecuentes; por ejemplo, para la ventana 1, la frecuencia de la descomposición en 3 IMFs es la más común, por lo que entonces se utilizarían todas las observaciones que cumplan con esta descomposición para obtener la descomposición definitiva. Para la ventana 24, por su parte, se utilizarían todas las observaciones que se descompusieran en 4 IMFs, ya que esa es la descomposición con mayor frecuencia.

Realizar este procedimiento representa un problema en el análisis del índice a través del tiempo cuando la descomposición dominante cambia de periodo a periodo, por ejemplo, como sucede entre las ventanas 19 y 20, descomposición dominante de tres IMFs vs cuatro IMFs; más aún, aunque en la Tabla 3 también se puede observar que la descomposición más frecuente es 3 IMFs (79%), existen por lo menos 2 subseries (8 y 35) en las que se presentan descomposiciones con porcentajes similares. Esto resultaría en que, para comparar ventanas con descomposiciones dispares, habría que analizar las descomposiciones cuidadosamente para encontrar los IMFs que causan esta diferencia y, en su caso, tratar de procesarlos de tal forma que se tuviera el mismo número de componentes en cada ventana, es decir, las descomposiciones dejarían de ser automáticas y se requeriría mayor cantidad de tiempo para su obtención. Por este motivo se propone una modificación al método propuesto por Wu y Huang (2009), que se describe a continuación.

A diferencia del método EMD simple donde para los parámetros elegidos sólo existe una forma de descomponer la serie, el método EEMD ofrece inherentemente un abanico de descomposiciones. Para el caso particular de este estudio resulta conveniente estandarizar el número de IMFs de descomposiciones de ventanas consecutivas. Al observar que la moda del número de IMFs obtenido ventana a ventana, es de 3 más el residuo, resulta razonable pensar que justamente el fenómeno principal está representado físicamente por 4 fenómenos distintos, asociados a estas componentes; bajo esta suposición y aprovechando las observaciones artificiales ofrecidas por el método EEMD, se sustituyó el procedimiento descrito con anterioridad y se ajustó el algoritmo para tomar, para cada ventana, sólo las descomposiciones en 3 IMFs (la moda de las subseries para todo el periodo de prueba) sin importar que no fuera la más común, permitiendo así, comparar parejas de componentes individuales de ventanas adyacentes; por ejemplo, poder comparar uno a uno los componentes de la ventana 1 con los de la ventana 2 y así sucesivamente.

3.2 Pruebas y resultados

Se realizaron dos pruebas. La primera, con base en el análisis del comportamiento del coeficiente de correlación entre los componentes de ventanas consecutivas, consistió en evaluar si la descomposición por medio del EEMD modificado se mantiene estable a través del tiempo y si además es útil para estimar grandes cambios en el comportamiento de la serie de tiempo, en particular, el inicio de la crisis a causa del virus SARS-CoV-2 y su término. La segunda prueba consistió en obtener las densidades del espectro de potencia de las subseries del índice y analizar su comportamiento a través del tiempo tomando como referencia los resultados de la primera prueba.

3.2.1 Prueba 1

Con las 56 descomposiciones estandarizadas del índice, se calculó el coeficiente de correlación entre componentes homólogos de ventanas inmediatas¹⁰ y se utilizó como una medida de estabilidad del mercado de un periodo $t$ a $t + 1$ , bajo la suposición de que existe un coeficiente de correlación umbral que permite identificar grandes cambios en su comportamiento. En el Anexo 1, Tabla 4, se muestran los coeficientes de correlación obtenidos para cada par de componentes homólogos en ventanas consecutivas, además de su media y desviación estándar; analizando ambas mediciones se observa un comportamiento bastante claro, aunque todas las componentes muestran altas correlaciones promedio (entre 0.71 y 0.92), el valor más alto pertenece al IMF 1, el componente de mayor frecuencia, mientras que el más bajo pertenece al residuo, el de menor frecuencia; de forma inversa, la desviación estándar del IMF 1 es la más baja (0.08), mientras que para el residuo es la más alta (0.67).

Si se considera una fuerte correlación positiva (valores cercanos a 1 en el coeficiente de correlación) como un indicador de estabilidad en la descomposición ventana a ventana y una correlación nula o negativa (valores cercanos o menores a 0 en el coeficiente de correlación) como un indicador de inestabilidad en la descomposición, entonces el IMF 1 tiene una descomposición estable a través del tiempo mientras que el residuo es inestable en general, debido a su alta desviación estándar, aunque tenga periodos de alta estabilidad. En síntesis, la descomposición es más estable en el componente de más alta frecuencia, IMF 1, mientras que el más inestable es el residuo, el componente de menor frecuencia.

Tabla 1
Pares de ventanas donde el coeficiente de

Fuente: Elaboración propia.

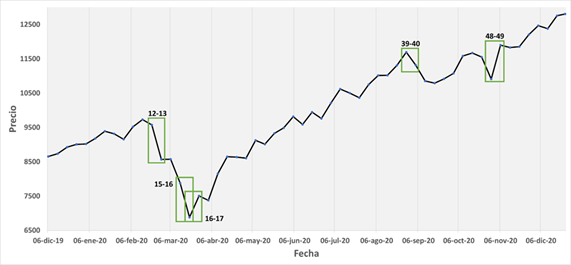

Figura 3
Pares de ventanas donde el coeficiente de correlación de IMFs 1 y/o 2 es menor a 0.7, sobre la serie de precios.
Fuente: Elaboración propia, con datos de finanzas.yahoo.com

Si bien la estabilidad de la descomposición es buena hasta el IMF 3, la validación empírica del coeficiente de correlación umbral que permite la identificación del inicio y recuperación de la crisis por SARS-CoV-2, dio como resultado que coeficientes de correlación menores a 0.7 en los IMFs 1 y/o 2 lo logran; en la Tabla 1 se muestran los 5 pares de ventanas identificados. En la Figura 3 se ubican los mismos dentro de la serie de precios. El algoritmo detecta el inicio de la crisis en la primer gran caída del índice asociada a ésta (ventanas 12-13). Asimismo, el inicio de la recuperación del índice es identificado plenamente en los pares de ventanas consecutivos 15-16 y 16-17. El algoritmo también detecta como periodo de interés el par 39-40, donde la recuperación ininterrumpida a lo largo de casi 6 meses del índice se ve sucedida por un claro periodo oscilatorio o de estabilización, cuyo término es identificado nuevamente por el método en el par de ventanas 48-49, donde se observa el inicio de una nueva fase de recuperación. En síntesis, el algoritmo no solo detectó el inicio y fin de la crisis, sino cambios claros en el comportamiento del índice durante su recuperación.

3.2.2 Prueba 2

Se utilizó el análisis espectral para determinar si existe una relación entre las alertas generadas por el algoritmo y el comportamiento del índice en el dominio de la frecuencia. Se obtuvieron los espectros de potencia durante los pares de ventanas identificados por el algoritmo, así como mes y medio antes y un mes y medio después (aproximadamente).

En la Figura 4, se muestran los espectros en tres fechas antes de la crisis, tres durante ella y tres posterior a la misma, en colores azul, rojo y verde respectivamente. Si bien podríamos profundizar en los armónicos dominantes para cada espectro, lo más notable es que los espectros de las fechas antes de la crisis son muy similares entre sí, lo mismo sucede para los armónicos dentro de la crisis y posterior a ella; asimismo, los espectros en fechas antes, durante y posterior a la crisis son visiblemente diferentes entre sí.

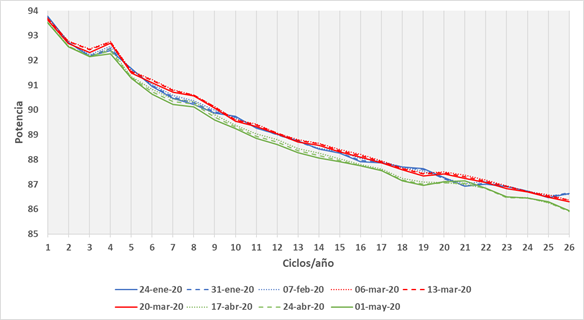

Figura 4
Densidad espectral de potencia antes, durante y después de la crisis por el virus SARS-CoV-2.
Fuente: Elaboración propia.

Por su parte, en las Figuras 5 y 6, asociadas a los últimos dos pares de ventanas identificados por el algoritmo durante la recuperación, se presentan los espectros en las fechas donde la alerta del algoritmo es detectada, en tres fechas anteriores y tres posteriores, en colores dorado, azul y verde respectivamente. De forma semejante a lo analizado en el párrafo anterior, los espectros de las fechas anteriores a la alerta (y no reconocidas por el algoritmo) son muy similares entre sí, lo mismo se observa para los espectros en las fechas posteriores; así también, los espectros de las fechas antes y después de la señal son muy diferentes, es posible distinguir fácilmente cambios en los eventos espectrales dominantes.

Con la finalidad de comprobar la eficacia del método presentado y la consistencia de los resultados obtenidos, se realizó el procedimiento descrito en este apartado, esta vez, sobre un periodo más extenso que contempla la crisis subprime; su desarrollo y los resultados obtenidos se describen en la siguiente sección.

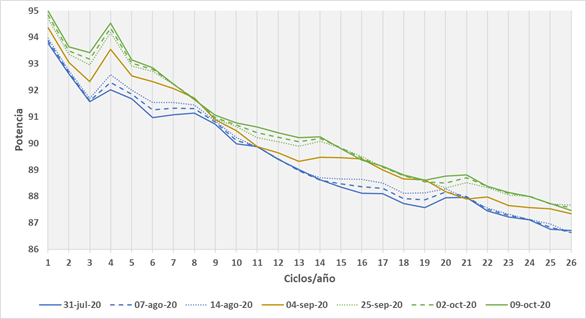

Figura 5
Densidad espectral de potencia durante la recuperación de la crisis por SARS-CoV-2 (par 39-40).
Fuente: Elaboración propia.

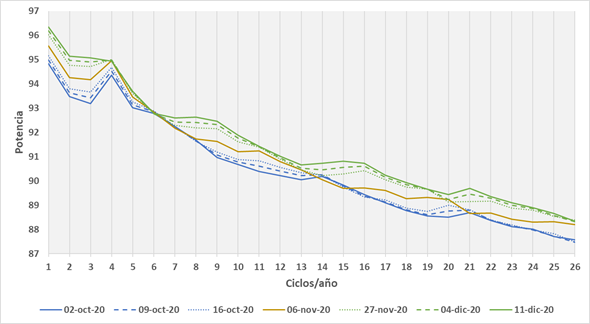

Figura 6
Densidad espectral de potencia durante la recuperación de la crisis por SARS-CoV-2 (par 48-49).
Fuente: Elaboración propia.

4. Crisis subprime

4.1 Datos y adaptación del método EEMD

Se utilizó la serie de precios semanales del índice NASDAQ Composite del 4 de agosto del 2006 al 31 de diciembre de 2009, un total de 170 datos o semanas. La crisis subprime se manifestó en el índice a partir del 2 de noviembre de 2007, su punto más alto, y desde el cual sufrió una fuerte caída que no terminó sino hasta el 6 de marzo de 2009, donde una recuperación consistente dio inicio (ver Figura 7).

El método se aplicó por medio de una ventana móvil de 24 datos con desplazamientos de una semana sobre la serie de precios, se construyeron un total de 156 subseries consecutivas y se estimaron sus modos con el método EEMD. El intervalo uno, tiene como fecha de inicio el 4 de agosto de 2006 y como fecha final el 12 de enero de 2007, a esta subserie se le aplicó el algoritmo EEMD, posteriormente, la ventana móvil se recorrió un dato o semana. Este procedimiento se repitió hasta el último intervalo que va del 24 de julio al 31 de diciembre de 2009.

La cantidad de IMFs obtenidos en las descomposiciones de los conjuntos de 2000 observaciones para los periodos elegidos osciló entre 1 y 5, sin embargo, las descomposiciones más frecuentes fueron en 4 (49%) y 3 (40%); si bien las proporciones son muy cercanas, el algoritmo se ajustó para tomar, para cada ventana, sólo las descomposiciones en 4 IMFs, sin importar que no fuera la más común. El detalle se muestra en el Anexo 1, Tabla 5.

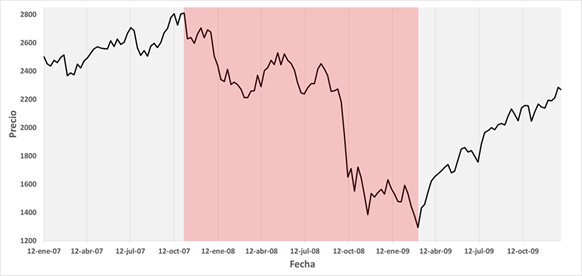

Figura 7
Periodo de evaluación de la serie de precios semanales del índice NASDAQ Composite (en rojo, periodo de descenso asociado a la crisis subprime).
Fuente: Elaboración propia, con datos de finanzas.yahoo.com

4.2 Pruebas y resultados

4.2.1 Prueba 1

Para las 156 descomposiciones del índice, se calculó el coeficiente de correlación entre componentes homólogos de ventanas inmediatas; esto se muestra en el Anexo 1, Tabla 6, donde su media y desviación estándar es también reportada. Se observa que la descomposición es más estable en el componente de mayor frecuencia, IMF 1, mientras la inestabilidad aumenta progresivamente hasta llegar al residuo, el componente de menor frecuencia.

Tabla 2
Pares de ventanas donde el coeficiente de correlación de IMFs 1 y/o 2 es menor a 0.7.

Fuente: Elaboración propia.

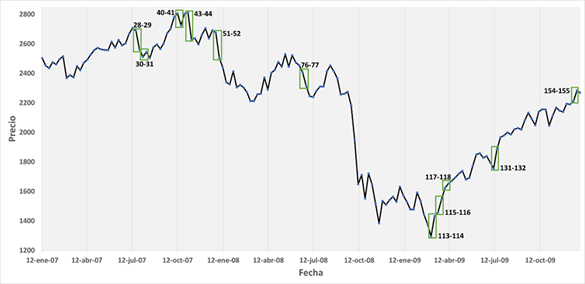

Figura 8
Pares de ventanas en las que el coeficiente de correlación del IMFs es menor a 0.7, sobre la serie de precios.
Fuente: Elaboración propia, con datos de finanzas.yahoo.com

Si bien la estabilidad de la descomposición podría ser aceptable incluso hasta el IMF 4, la validación empírica del coeficiente de correlación umbral que permite la identificación del inicio y recuperación de la crisis subprime, dio como resultado que coeficientes de correlación menores a 0.7 en los IMFs 1 y/o 2 lo logran; en la Tabla 2 se muestran los 11 pares de ventanas identificados. En la Figura 8 se ubican los mismos dentro de la serie de precios. Se observa que los primeros 2 pares de ventanas consecutivos (28-29 y 30-31) anteceden a un periodo ascendente agresivo de la serie que ocurre antes del inicio de la crisis. Posteriormente el algoritmo detecta justo el inicio de la crisis (ventanas 43-44), e incluso la anticipa en una pequeña caída sucedida un par de semanas antes (ventanas 40-41). El algoritmo vuelve a detectar como periodo de interés las ventanas 51-52, otra gran caída en el índice, aunque seguida de una recuperación parcial; más importante aún, las ventanas 76-77 también son identificadas, las cuales se ven sucedidas por el periodo de mayor pérdida del valor del índice, llegando a su punto más bajo en la ventana 113 donde la recuperación da inicio. Esta recuperación también es identificada plenamente por el método en 3 pares de ventanas consecutivos (113-114, 115-116 y 117-118). Finalmente, el par 131-132 es identificado también, donde la recuperación prosigue, pero de forma menos agresiva; de igual forma el par 154-155 es marcado, al cual sucede una ligera caída y recuperación, sin embargo, esta información queda fuera del periodo de análisis.

En otras palabras, el algoritmo resultó eficaz en la detección de los puntos de interés, detectó puntualmente el inicio de la crisis y de la recuperación, e incluso dentro de la crisis, mostró una alerta acerca del recrudecimiento de la caída del índice.

4.2.2 Prueba 2

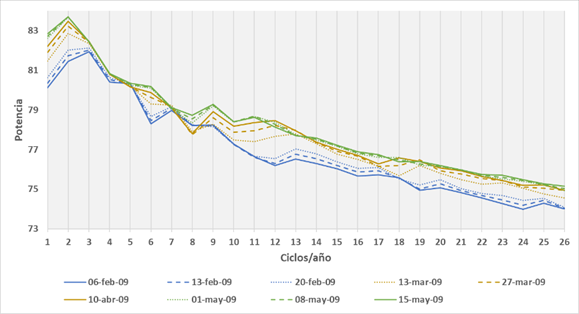

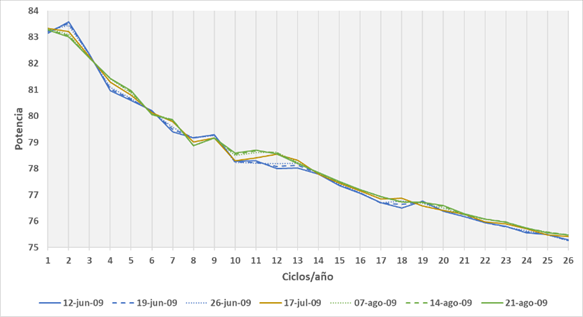

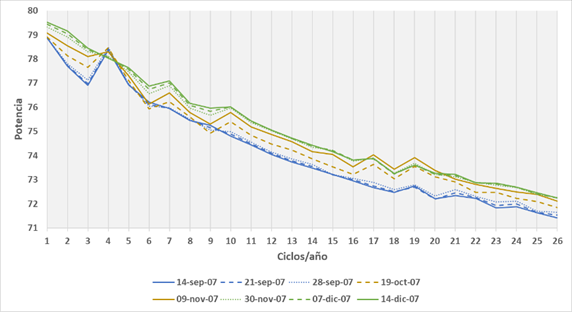

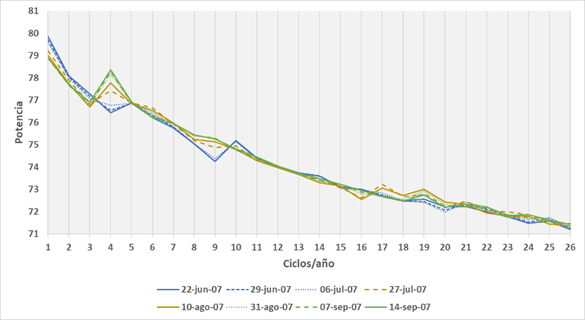

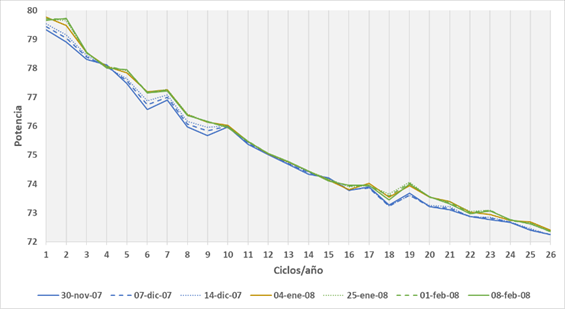

Se obtuvieron los espectros de potencia durante los pares de ventanas identificados por el algoritmo, así como un mes y medio antes y un mes y medio después (aproximadamente). En el Anexo 2 se muestran las gráficas resultado. En todos los casos se observan dos patrones consistentes: primero, los espectros de las fechas anteriores (no reconocidas por el algoritmo) son muy similares, de igual forma sucede con los armónicos de fechas posteriores; y segundo, los espectros de las fechas anteriores y posteriores a la fecha de interés son muy diferentes entre sí, es posible distinguir fácilmente cambios en los eventos espectrales dominantes.

5. Conclusiones

El comportamiento de las descomposiciones obtenidas por medio del método EEMD a lo largo del tiempo es dinámico; los IMFs para cada tiempo $t$ cambian. En ambas crisis se observa una mayor estabilidad en el comportamiento del componente de mayor frecuencia, IMF 1, mientras que el más inestable es el residuo, el componente de menor frecuencia. En la crisis subprime se observa que la estabilidad decae progresivamente desde el IMF 1 hasta el residuo, sin embargo, esto no es observable en la crisis por SARS-CoV-2.

Al aprovechar las características del propio algoritmo EEMD, una adaptación fue propuesta para resolver el problema de descomposiciones dispares en periodos consecutivos, permitiendo comparar componentes homólogos.

El coeficiente de correlación de los IMFs entre ventanas consecutivas mostró que puede ser utilizado como una medida de la estabilidad o inestabilidad en la descomposición, más aún, cambios en el estado de la serie de cotizaciones del NASDAQ Composite. El inicio y término del efecto de las dos crisis sobre el índice, así como otros cambios relevantes en la serie, fueron detectados con base en los valores de los coeficientes de correlación. En ambas crisis, la búsqueda del coeficiente de correlación umbral demostró que valores inferiores a 0.7 en los coeficientes de correlación de los IMFs 1 y/o 2 de ventanas adyacentes pueden significar cambios importantes en el comportamiento del índice. Los procesos de cambio en la serie pueden ser rápidos, y por ende ser detectados en un solo par de ventanas adyacentes; no obstante, como se observa en la recuperación de la crisis subprime, estos procesos pueden durar más tiempo y por consecuencia, las señales de inestabilidad pueden presentarse de forma continuada.

Respecto al análisis espectral, en ambas crisis se observan dos patrones consistentes: primero, los espectros de las fechas anteriores a la señal de inestabilidad son muy similares, de igual forma sucede con los armónicos de fechas posteriores; y segundo, los espectros de las fechas anteriores y posteriores a la señal son muy diferentes entre sí, los cambios en los eventos espectrales dominantes son fácilmente distinguibles.

El coeficiente de correlación entre IMFs homólogos en periodos consecutivos complementado con el análisis de densidad espectral de potencia, mostró ser útil para identificar y anticipar grandes cambios en el comportamiento de una serie de tiempo.

Como trabajo futuro se propone aplicar el procedimiento presentado en este documento sobre otras series y durante otras crisis, con el propósito de confirmar su desempeño y eficacia.

Referencias

Camberos Castro, M. y Bracamontes Nevárez, J. (2015). Las crisis económicas y sus efectos en el mercado de trabajo, en la desigualdad y en la pobreza de México. Contaduría y Administración, 60, 219-249. https://www.elsevier.es/es-revista-contaduria-administracion-87-articulo-las-crisis-economicas-sus-efectos-S0186104215000042

Crowley, P. M. (2012). How Do You Make A Time Series Sing Like a Choir? Extracting Embedded Frequencies from Economic and Financial Time Series using Empirical Mode Decomposition. Studies in Nonlinear Dynamics & Econometrics, 16(5). https://doi.org/10.1515/1558-3708.2080

Feng, Y. y Wang, B. -C. (2019). A Unified Framework of Epidemic Spreading Prediction by Empirical Mode Decomposition- Based Ensemble Learning Techniques. IEEE Transactions on Computational Social Systems, 6(4), 660-669. https://doi.org/10.1109/TCSS.2019.2915615

Furlaneto, D. C., Oliveira, L. S., Menotti, D. y Cavalcanti, G. (2017). Bias effect on predicting market trends with EMD. Expert Systems with Applications, 82, 19-26. https://doi.org/10.1016/j.eswa.2017.03.053

Gup, B. E. (Ed.). (2010). The Financial and Economic Crises: An International Perspective. Edward Elgar Publishing Limited. https://doi.org/10.4337/9781849806763

Huang, N. E., Shen, Z., Long, S. R., Wu, M. C., Shih, H. H., Zheng, Q., Yen, N.-C., Tung, C. C. y Liu, H. H. (1998). The empirical mode decomposition and the Hilbert spectrum for non-linear and non-stationary time series analysis. Proc. R. Soc. Lond. A, 454(1971), 903-995. https://doi.org/10.1098/rspa.1998.0193

Hyndman, R. J. y Athanasopoulos, G. (2021). Forecasting: Principles and Practice. (3^a ed.). OTexts. https://otexts.com/fpp3

Jarsulic, M. (2010). Implications and Solutions en Anatomy of a Financial Crisis: A Real Estate Bubble, Runaway Credit Markets, and Regulatory Failure. Palgrave Macmillan. https://doi.org/10.1057/9780230106185

Jun, D., Ahn, C., Kim, J., & Kim, G. (2019). Signal analysis of global financial crises using Fourier series. Physica A: Statistical Mechanics and Its Applications, 526, 121015. https://doi.org/10.1016/j.physa.2019.04.251

Kisa, D. H., Ozdemir, M. A., Guren, O. y Akan, A. (2020). EMG based Hand Gesture Classification using Empirical Mode Decomposition Time-Series and Deep Learning. 2020Medical Technologies Congress (TIPTEKNO), 1-4. https://doi.org/10.1109/TIPTEKNO50054.2020.9299282

Kolb, R. W. (Ed.). (2010). Lessons from the Financial Crisis: Causes, Consequences, and Our Economic Future. John Wiley & Sons, Incorporated. https://doi.org/10.1002/9781118266588

Li, B., Liu, F., Lin, J. y Wang, Z. (2020). Financial Time Series Forecasting Model Based on EMD and Rolling Grey Model. 2020IEEE Workshop on Signal Processing Systems (SiPS), 1-6. https://doi.org/10.1109/SiPS50750.2020.9195218

Li, S., Liu, X. y Lin, A. (2020). Fractional frequency hybrid model based on EEMD for financial time series forecasting. Communications in Nonlinear Science and Numerical Simulation, 89, 105281. https://doi.org/10.1016/j.cnsns.2020.105281

Luo, Z., Guo, W., Liu, Q. y Zhang, Z. (2021). A hybrid model for financial time-series forecasting based on mixed methodologies. Expert Systems, 38(2), e12633. https://doi.org/10.1111/exsy.12633

Nguyen, H. -P., Baraldi, P. y Zio, E. (2021). Ensemble empirical mode decomposition and long short-term memory neural network for multi-step predictions of time series signals in nuclear power plants. Applied Energy, 283, 116346. https://doi.org/10.1016/j.apenergy.2020.116346

Olson, T. (2017). Applied Fourier Analysis: From Signal Processing to Medical Imaging. Birkhäuser. https://doi.org/10.1007/978-1-4939-7393-4

Tang, L., Zhao, M., Yang, X., Dong, Y. y Wu, X. (2020). Robust Seizure Prediction Based on Multivariate Empirical Mode Decomposition and Maximum Synchronization Modularity. IECON 2020 The46thAnnual Conference of the IEEE Industrial Electronics Society, 507-512. https://doi.org/10.1109/IECON43393.2020.9254475

Thomson, R. E. y Emery, W. J. (2014). Time Series Analysis Methods en Data Analysis Methods in Physical Oceanography. Elsevier Science. https://doi.org/10.1016/C2010-0-66362-0

Wang, Y., Ling, D., Yang, W., Tao, B. y Zheng, Y. (2019). A Fault Detection Method with Ensemble Empirical Mode Decomposition and Support Vector Data Description. 2019CAA Symposium on Fault Detection, Supervision and Safety for Technical Processes (SAFEPROCESS), 489-494. https://doi.org/10.1109/SAFEPROCESS45799.2019.9213442

Wu, Z. y Huang, N. E. (2009). Ensemble empirical mode decomposition: a noise-assisted data analysis method. Advances in Adaptive Data Analysis, 1(1), 1-41. https://doi.org/10.1142/S1793536909000047

Yang, Y. y Yang, Y. (2020). Hybrid Method for Short-Term Time Series Forecasting Based on EEMD. IEEE Access, 8, 61915-61928. https://doi.org/10.1109/ACCESS.2020.2983588

Zeiler, A., Faltermeier, R., Keck, I. R., Tomé, A. M., Puntonet, C. G. y Lang, E. W. (2010). Empirical Mode Decomposition - an introduction. The 2010 International Joint Conference on Neural Networks (IJCNN), 1-8. https://doi.org/10.1109/IJCNN.2010.5596829

Anexo 1. Tablas

Tabla 3
Crisis por SARS-CoV-2. Distribución de frecuencias de IMFs para cada ventana.

Fuente: Elaboración propia.

Ventana	Inicio	Fin	1 IMFs (%)	2 IMFs (%)	3 IMFs (%)	4 IMFs (%)	5 IMFs (%)
1	28-jun-19	06-dic-19	0.0	0.9	69.0	29.3	0.9
2	05-jul-19	13-dic-19	0.0	0.4	72.6	27.1	0.0
3	12-jul-19	20-dic-19	0.0	0.9	85.8	13.2	0.2
4	19-jul-19	27-dic-19	0.2	11.1	71.1	17.7	0.1
5	26-jul-19	03-ene-20	0.0	1.7	83.4	14.9	0.1
6	02-ago-19	10-ene-20	0.9	35.6	45.0	18.4	0.2
7	09-ago-19	17-ene-20	1.8	30.6	42.8	24.6	0.3
8	16-ago-19	24-ene-20	0.5	42.5	42.8	14.2	0.1
9	23-ago-19	31-ene-20	0.5	36.4	45.2	17.7	0.3
10	30-ago-19	07-feb-20	1.5	40.9	42.6	14.9	0.2
11	06-sep-19	14-feb-20	1.5	34.1	42.3	21.6	0.6
12	13-sep-19	21-feb-20	0.6	25.6	45.8	27.6	0.5
13	20-sep-19	28-feb-20	0.0	30.1	40.4	27.2	2.3
14	27-sep-19	06-mar-20	0.0	19.3	64.8	15.0	0.9
15	04-oct-19	13-mar-20	0.0	25.6	68.9	5.2	0.4
16	11-oct-19	20-mar-20	0.0	29.4	68.3	2.4	0.0
17	18-oct-19	27-mar-20	0.0	10.0	87.2	2.9	0.0
18	25-oct-19	03-abr-20	0.0	8.3	73.9	17.7	0.2
19	01-nov-19	10-abr-20	0.0	7.0	66.9	25.7	0.4
20	08-nov-19	17-abr-20	0.0	15.8	37.3	44.9	2.2
21	15-nov-19	24-abr-20	0.0	13.4	55.8	30.1	0.8
22	22-nov-19	01-may-20	0.0	7.2	58.5	34.3	0.1
23	29-nov-19	08-may-20	0.0	4.4	41.1	52.7	2.0
24	06-dic-19	15-may-20	0.0	2.9	31.3	64.5	1.4
25	13-dic-19	22-may-20	0.0	4.2	36.0	59.2	0.8
26	20-dic-19	29-may-20	0.0	0.1	32.6	66.3	1.1
27	27-dic-19	05-jun-20	0.0	0.1	53.7	45.8	0.5
28	03-ene-20	12-jun-20	0.0	0.3	59.1	40.2	0.5
29	10-ene-20	19-jun-20	0.0	0.3	70.8	28.6	0.4
30	17-ene-20	26-jun-20	0.0	2.0	77.0	21.0	0.1
31	24-ene-20	03-jul-20	0.0	3.7	80.3	16.1	0.0
32	31-ene-20	10-jul-20	0.0	3.0	81.9	15.1	0.1
33	07-feb-20	17-jul-20	0.0	5.5	72.7	21.1	0.7
34	14-feb-20	24-jul-20	0.0	24.6	57.7	15.6	2.2
35	21-feb-20	31-jul-20	0.0	8.9	39.0	41.5	10.7
36	28-feb-20	07-ago-20	0.0	3.8	19.7	70.7	5.9
37	06-mar-20	14-ago-20	0.0	5.1	20.7	58.7	15.6
38	13-mar-20	21-ago-20	1.1	38.3	47.5	13.1	0.1
39	20-mar-20	28-ago-20	10.0	80.0	8.9	1.1	0.1
40	27-mar-20	04-sep-20	5.3	60.4	25.7	8.5	0.2
41	03-abr-20	11-sep-20	1.0	13.2	29.8	54.2	2.0
42	10-abr-20	18-sep-20	0.3	9.1	36.9	52.9	0.9
43	17-abr-20	25-sep-20	0.3	19.8	46.1	33.8	0.1
44	24-abr-20	02-oct-20	0.5	8.9	46.8	43.5	0.4
45	01-may-20	09-oct-20	0.6	30.0	43.7	25.8	0.0
46	08-may-20	16-oct-20	0.7	39.4	46.1	13.8	0.1
47	15-may-20	23-oct-20	0.2	17.4	54.0	28.5	0.0
48	22-may-20	30-oct-20	0.1	5.6	68.1	26.1	0.1
49	29-may-20	06-nov-20	0.1	27.7	64.1	8.3	0.0
50	05-jun-20	13-nov-20	0.4	13.5	73.3	12.7	0.2
51	12-jun-20	20-nov-20	0.3	10.9	52.3	36.1	0.5
52	19-jun-20	27-nov-20	0.5	33.2	62.5	3.9	0.0
53	26-jun-20	04-dic-20	0.1	31.1	61.7	7.1	0.1
54	03-jul-20	11-dic-20	0.4	33.3	63.1	3.3	0.0
55	10-jul-20	18-dic-20	0.6	34.8	39.4	25.3	0.1
56	17-jul-20	24-dic-20	0.3	41.1	45.1	13.6	0.0

Tabla 4
Crisis por SARS-CoV-2. Coeficientes de correlación entre ventanas consecutivas para componentes homólogos.

Fuente: Elaboración propia.

Ventanas		Coeficiente de correlación
Ventanas		IMF 1	IMF 2	IMF 3	Residuo
1 (06-dic-19)	2 (13-dic-19)	0.862	0.872	0.955	1.000
2 (13-dic-19)	3 (20-dic-19)	0.920	0.855	0.763	0.998
3 (20-dic-19)	4 (27-dic-19)	0.935	0.960	0.996	1.000
4 (27-dic-19)	5 (03-ene-20)	0.895	0.959	0.986	1.000
5 (03-ene-20)	6 (10-ene-20)	0.741	0.928	0.848	0.996
6 (10-ene-20)	7 (17-ene-20)	0.941	0.941	0.829	0.999
7 (17-ene-20)	8 (24-ene-20)	0.928	0.932	0.896	1.000
8 (24-ene-20)	9 (31-ene-20)	0.803	0.925	0.955	0.994
9 (31-ene-20)	10 (07-feb-20)	0.745	0.767	0.891	0.982
10 (07-feb-20)	11 (14-feb-20)	0.992	0.905	0.905	0.998
11 (14-feb-20)	12 (21-feb-20)	0.894	0.728	0.869	0.999
12 (21-feb-20)	13 (28-feb-20)	0.729	0.633	0.988	-0.982
13 (28-feb-20)	14 (06-mar-20)	0.874	0.913	0.954	-0.944
14 (06-mar-20)	15 (13-mar-20)	0.976	0.868	0.951	0.967
15 (13-mar-20)	16 (20-mar-20)	0.665	0.545	0.970	-0.867
16 (20-mar-20)	17 (27-mar-20)	0.749	0.655	0.989	1.000
17 (27-mar-20)	18 (03-abr-20)	0.960	0.977	0.996	0.999
18 (03-abr-20)	19 (10-abr-20)	0.996	0.988	0.998	1.000
19 (10-abr-20)	20 (17-abr-20)	0.976	0.921	0.911	1.000
20 (17-abr-20)	21 (24-abr-20)	0.902	0.963	0.927	0.997
21 (24-abr-20)	22 (01-may-20)	0.993	0.999	0.999	1.000
22 (01-may-20)	23 (08-may-20)	0.972	0.913	0.849	0.998
23 (08-may-20)	24 (15-may-20)	0.974	0.990	0.970	0.998
24 (15-may-20)	25 (22-may-20)	0.995	0.979	0.984	0.988
25 (22-may-20)	26 (29-may-20)	0.978	0.837	0.926	-0.557
26 (29-may-20)	27 (05-jun-20)	0.997	0.997	0.998	0.771
27 (05-jun-20)	28 (12-jun-20)	0.997	0.963	0.995	-0.997
28 (12-jun-20)	29 (19-jun-20)	0.992	0.981	0.991	-0.996
29 (19-jun-20)	30 (26-jun-20)	0.984	0.965	0.995	0.999
30 (26-jun-20)	31 (03-jul-20)	0.998	0.996	0.997	1.000
31 (03-jul-20)	32 (10-jul-20)	0.981	0.966	0.934	1.000
32 (10-jul-20)	33 (17-jul-20)	0.944	0.960	0.993	0.999
33 (17-jul-20)	34 (24-jul-20)	0.885	0.805	0.979	-0.916
34 (24-jul-20)	35 (31-jul-20)	0.971	0.931	0.955	-0.852
35 (31-jul-20)	36 (07-ago-20)	0.866	0.966	0.993	0.999
36 (07-ago-20)	37 (14-ago-20)	0.822	0.981	0.995	0.911
37 (14-ago-20)	38 (21-ago-20)	0.956	0.739	0.823	0.929
38 (21-ago-20)	39 (28-ago-20)	0.952	0.899	0.521	1.000
39 (28-ago-20)	40 (04-sep-20)	0.859	0.614	0.712	0.996
40 (04-sep-20)	41 (11-sep-20)	0.964	0.907	0.761	1.000
41 (11-sep-20)	42 (18-sep-20)	0.940	0.829	0.453	0.998
42 (18-sep-20)	43 (25-sep-20)	0.896	0.801	0.812	0.997
43 (25-sep-20)	44 (02-oct-20)	0.971	0.858	0.843	0.999
44 (02-oct-20)	45 (09-oct-20)	0.967	0.981	0.985	1.000
45 (09-oct-20)	46 (16-oct-20)	0.965	0.955	0.936	0.998
46 (16-oct-20)	47 (23-oct-20)	0.959	0.983	0.969	1.000
47 (23-oct-20)	48 (30-oct-20)	0.965	0.988	0.951	0.996
48 (30-oct-20)	49 (06-nov-20)	0.817	0.671	0.771	0.999
49 (06-nov-20)	50 (13-nov-20)	0.903	0.833	0.955	0.999
50 (13-nov-20)	51 (20-nov-20)	0.936	0.789	0.789	0.991
51 (20-nov-20)	52 (27-nov-20)	0.846	0.787	0.867	0.988
52 (27-nov-20)	53 (04-dic-20)	0.990	0.982	0.981	1.000
53 (04-dic-20)	54 (11-dic-20)	0.997	0.995	0.988	1.000
54 (11-dic-20)	55 (18-dic-20)	0.936	0.734	0.892	0.991
55 (18-dic-20)	56 (24-dic-20)	0.994	0.907	0.867	1.000
Media		0.921	0.886	0.909	0.716
Desviación Estándar		0.081	0.113	0.112	0.671

Tabla 5
Crisis subprime. Distribución de frecuencias de IMFs para cada ventana.

Fuente: Elaboración propia.

Ventana	Inicio	Fin	1 IMFs (%)	2 IMFs (%)	3 IMFs (%)	4 IMFs (%)	5 IMFs (%)
1	04-ago-06	12-ene-07	0.8	57.8	31.0	10.3	0.2
2	11-ago-06	19-ene-07	0.5	31.5	45.4	22.5	0.2
3	18-ago-06	26-ene-07	0.2	17.8	50.3	31.5	0.3
4	25-ago-06	02-feb-07	0.6	39.5	44.5	15.5	0.1
5	01-sep-06	09-feb-07	0.2	34.9	43.1	21.0	0.8
6	08-sep-06	16-feb-07	0.3	36.4	33.0	29.2	1.3
7	15-sep-06	23-feb-07	0.2	48.8	41.1	9.9	0.1
8	22-sep-06	02-mar-07	0.0	0.0	19.9	79.6	0.5
9	29-sep-06	09-mar-07	0.0	0.0	16.1	83.8	0.2
10	06-oct-06	16-mar-07	0.0	0.1	7.6	88.4	4.0
11	13-oct-06	23-mar-07	0.0	0.1	32.1	66.9	1.0
12	20-oct-06	30-mar-07	0.0	0.0	36.0	58.6	5.4
13	27-oct-06	06-abr-07	0.0	0.0	4.1	88.9	7.1
14	03-nov-06	13-abr-07	0.0	0.2	2.5	88.6	8.8
15	10-nov-06	20-abr-07	0.0	0.1	4.5	71.8	23.7
16	17-nov-06	27-abr-07	0.0	0.0	1.0	71.3	27.7
17	24-nov-06	04-may-07	0.0	0.0	3.7	75.0	21.4
18	01-dic-06	11-may-07	0.0	0.4	25.2	69.0	5.5
19	08-dic-06	18-may-07	0.0	0.4	7.5	80.2	12.0
20	15-dic-06	25-may-07	0.0	0.3	8.7	78.6	12.5
21	22-dic-06	01-jun-07	0.0	0.5	14.3	75.7	9.6
22	29-dic-06	08-jun-07	0.0	0.4	24.1	71.6	4.0
23	05-ene-07	15-jun-07	0.0	0.2	17.7	78.8	3.4
24	12-ene-07	22-jun-07	0.0	0.3	32.2	65.0	2.6
25	19-ene-07	29-jun-07	0.0	0.3	31.4	64.5	3.9
26	26-ene-07	06-jul-07	0.0	2.6	28.0	69.0	0.5
27	02-feb-07	13-jul-07	0.0	6.4	29.6	61.8	2.3
28	09-feb-07	20-jul-07	0.1	27.7	45.5	26.1	0.8
29	16-feb-07	27-jul-07	0.0	8.7	59.2	22.1	10.1
30	23-feb-07	03-ago-07	0.0	7.5	60.5	20.7	11.4
31	02-mar-07	10-ago-07	0.0	6.0	42.1	51.3	0.7
32	09-mar-07	17-ago-07	0.0	0.2	36.6	63.0	0.2
33	16-mar-07	24-ago-07	0.0	0.7	37.9	61.3	0.1
34	23-mar-07	31-ago-07	0.0	0.7	35.7	60.9	2.8
35	30-mar-07	07-sep-07	0.0	0.1	36.4	63.6	0.1
36	06-abr-07	14-sep-07	0.0	0.0	27.1	71.3	1.7
37	13-abr-07	21-sep-07	0.0	1.4	34.0	51.1	13.6
38	20-abr-07	28-sep-07	0.0	0.0	24.2	70.8	5.1
39	27-abr-07	05-oct-07	0.0	0.0	4.4	91.8	3.8
40	04-may-07	12-oct-07	0.0	0.3	6.7	90.4	2.7
41	11-may-07	19-oct-07	0.0	0.3	36.3	59.6	3.9
42	18-may-07	26-oct-07	0.0	0.8	36.1	62.3	0.9
43	25-may-07	02-nov-07	0.0	0.5	18.5	78.2	2.9
44	01-jun-07	09-nov-07	0.0	0.1	13.3	69.8	16.8
45	08-jun-07	16-nov-07	0.0	0.1	21.5	66.6	11.9
46	15-jun-07	23-nov-07	0.0	2.8	31.7	60.5	5.1
47	22-jun-07	30-nov-07	0.0	2.8	33.0	57.8	6.6
48	29-jun-07	07-dic-07	0.0	6.3	44.9	41.4	7.5
49	06-jul-07	14-dic-07	0.0	0.9	38.4	57.5	3.3
50	13-jul-07	21-dic-07	0.0	0.0	19.8	67.5	12.8
51	20-jul-07	28-dic-07	0.0	0.1	15.0	69.7	15.3
52	27-jul-07	04-ene-08	0.0	0.0	67.4	32.5	0.1
53	03-ago-07	11-ene-08	0.0	0.0	76.9	23.1	0.1
54	10-ago-07	18-ene-08	0.0	0.1	84.2	15.8	0.0
55	17-ago-07	25-ene-08	0.0	0.1	92.5	7.4	0.0
56	24-ago-07	01-feb-08	0.0	0.1	81.6	17.8	0.5
57	31-ago-07	08-feb-08	0.0	2.2	63.8	33.7	0.4
58	07-sep-07	15-feb-08	0.0	0.8	66.7	32.4	0.3
59	14-sep-07	22-feb-08	0.0	2.0	58.9	38.5	0.7
60	21-sep-07	29-feb-08	0.0	17.4	50.9	30.9	0.8
61	28-sep-07	07-mar-08	0.0	21.7	50.8	26.9	0.7
62	05-oct-07	14-mar-08	0.1	39.4	51.2	9.4	0.1
63	12-oct-07	21-mar-08	0.1	19.9	61.3	18.6	0.3
64	19-oct-07	28-mar-08	0.0	6.8	57.7	34.6	1.0
65	26-oct-07	04-abr-08	0.0	3.1	47.5	47.9	1.6
66	02-nov-07	11-abr-08	0.0	8.7	55.6	35.4	0.5
67	09-nov-07	18-abr-08	0.0	1.6	69.9	28.2	0.4
68	16-nov-07	25-abr-08	0.0	2.8	61.2	34.9	1.1
69	23-nov-07	02-may-08	0.0	2.2	65.4	32.3	0.3
70	30-nov-07	09-may-08	0.0	2.1	82.2	15.8	0.0
71	07-dic-07	16-may-08	0.0	6.1	82.8	11.2	0.0
72	14-dic-07	23-may-08	0.0	8.8	66.1	24.8	0.4
73	21-dic-07	30-may-08	0.0	5.6	69.4	24.8	0.3
74	28-dic-07	06-jun-08	0.0	1.9	74.5	23.5	0.3
75	04-ene-08	13-jun-08	0.0	2.5	28.9	68.3	0.4
76	11-ene-08	20-jun-08	0.0	2.9	28.6	68.0	0.7
77	18-ene-08	27-jun-08	0.0	2.3	18.7	74.9	4.2
78	25-ene-08	04-jul-08	0.0	1.5	22.0	75.9	0.7
79	01-feb-08	11-jul-08	0.0	10.2	49.5	40.0	0.4
80	08-feb-08	18-jul-08	0.0	4.6	26.9	67.9	0.7
81	15-feb-08	25-jul-08	0.0	3.3	34.3	60.5	2.0
82	22-feb-08	01-ago-08	0.0	1.4	31.9	65.0	1.8
83	29-feb-08	08-ago-08	0.0	1.6	32.9	62.1	3.6
84	07-mar-08	15-ago-08	0.0	5.1	35.6	56.7	2.7
85	14-mar-08	22-ago-08	0.0	1.5	17.3	80.2	1.0
86	21-mar-08	29-ago-08	0.0	0.5	8.5	90.9	0.2
87	28-mar-08	05-sep-08	0.0	7.6	21.6	67.4	3.5
88	04-abr-08	12-sep-08	0.0	6.6	25.6	63.8	4.1
89	11-abr-08	19-sep-08	0.0	0.6	16.4	81.6	1.5
90	18-abr-08	26-sep-08	0.0	24.8	15.6	45.2	14.5
91	25-abr-08	03-oct-08	0.0	21.4	40.8	36.4	1.6
92	02-may-08	10-oct-08	0.0	6.1	28.9	60.6	4.5
93	09-may-08	17-oct-08	0.0	17.1	32.6	49.3	1.1
94	16-may-08	24-oct-08	0.0	12.2	26.9	60.5	0.5
95	23-may-08	31-oct-08	0.0	5.9	33.9	60.1	0.2
96	30-may-08	07-nov-08	0.0	6.6	41.3	51.5	0.7
97	06-jun-08	14-nov-08	0.0	9.5	39.1	51.2	0.3
98	13-jun-08	21-nov-08	0.0	12.0	44.9	43.0	0.2
99	20-jun-08	28-nov-08	0.0	7.0	58.3	34.5	0.3
100	27-jun-08	05-dic-08	0.0	4.4	66.5	29.0	0.2
101	04-jul-08	12-dic-08	0.0	3.4	59.4	37.0	0.3
102	11-jul-08	19-dic-08	0.0	3.9	62.4	32.8	0.9
103	18-jul-08	26-dic-08	0.0	4.9	68.7	25.6	0.8
104	25-jul-08	02-ene-09	0.0	2.9	66.3	30.1	0.8
105	01-ago-08	09-ene-09	0.0	2.3	63.6	33.7	0.5
106	08-ago-08	16-ene-09	0.1	5.3	63.2	30.6	0.9
107	15-ago-08	23-ene-09	0.0	5.2	54.1	39.3	1.6
108	22-ago-08	30-ene-09	0.0	4.3	48.2	46.1	1.5
109	29-ago-08	06-feb-09	0.0	0.9	37.9	59.8	1.5
110	05-sep-08	13-feb-09	0.0	0.8	19.9	76.3	3.1
111	12-sep-08	20-feb-09	0.0	1.5	27.3	67.3	4.0
112	19-sep-08	27-feb-09	0.0	1.7	22.9	70.3	5.2
113	26-sep-08	06-mar-09	0.0	0.5	28.2	61.6	9.9
114	03-oct-08	13-mar-09	0.0	0.8	16.6	78.1	4.6
115	10-oct-08	20-mar-09	0.0	0.5	30.3	67.9	1.4
116	17-oct-08	27-mar-09	0.0	3.6	39.9	49.3	7.3
117	24-oct-08	03-abr-09	0.0	0.1	21.3	57.9	20.7
118	31-oct-08	10-abr-09	0.0	0.0	23.9	68.4	7.8
119	07-nov-08	17-abr-09	0.0	0.0	17.7	74.6	7.8
120	14-nov-08	24-abr-09	0.0	0.5	31.1	67.5	1.0
121	21-nov-08	01-may-09	0.0	3.5	66.8	29.7	0.1
122	28-nov-08	08-may-09	0.0	0.7	46.7	52.1	0.6
123	05-dic-08	15-may-09	0.0	4.0	49.7	45.5	0.8
124	12-dic-08	22-may-09	0.0	2.0	52.4	45.3	0.4
125	19-dic-08	29-may-09	0.0	2.6	45.0	52.3	0.2
126	26-dic-08	05-jun-09	0.0	2.2	62.2	35.7	0.0
127	02-ene-09	12-jun-09	0.0	1.4	68.2	30.2	0.3
128	09-ene-09	19-jun-09	0.0	1.7	59.3	38.6	0.6
129	16-ene-09	26-jun-09	0.0	3.3	50.3	44.5	2.0
130	23-ene-09	03-jul-09	0.0	11.3	57.1	31.1	0.6
131	30-ene-09	10-jul-09	0.1	9.4	62.6	27.6	0.5
132	06-feb-09	17-jul-09	0.0	1.6	25.0	67.0	6.5
133	13-feb-09	24-jul-09	0.0	4.5	53.8	40.9	0.8
134	20-feb-09	31-jul-09	0.1	15.0	46.2	38.2	0.7
135	27-feb-09	07-ago-09	0.4	70.0	23.0	6.6	0.1
136	06-mar-09	14-ago-09	1.9	70.1	19.0	9.1	0.1
137	13-mar-09	21-ago-09	1.0	74.6	20.0	4.5	0.0
138	20-mar-09	28-ago-09	1.8	68.3	25.0	4.9	0.1
139	27-mar-09	04-sep-09	0.7	52.6	39.5	7.1	0.2
140	03-abr-09	11-sep-09	1.6	56.9	36.5	5.1	0.1
141	10-abr-09	18-sep-09	1.1	61.4	30.7	6.9	0.1
142	17-abr-09	25-sep-09	0.4	39.1	48.2	12.3	0.1
143	24-abr-09	02-oct-09	0.2	28.6	53.5	17.4	0.5
144	01-may-09	09-oct-09	0.4	55.7	36.5	7.4	0.1
145	08-may-09	16-oct-09	0.4	41.9	45.5	12.2	0.2
146	15-may-09	23-oct-09	0.8	56.0	32.8	10.3	0.2
147	22-may-09	30-oct-09	0.5	19.2	43.9	35.2	1.4
148	29-may-09	06-nov-09	0.1	19.8	48.9	30.9	0.4
149	05-jun-09	13-nov-09	0.2	10.9	62.7	25.8	0.6
150	12-jun-09	20-nov-09	0.1	17.0	62.8	20.0	0.3
151	19-jun-09	27-nov-09	0.2	25.3	50.5	23.9	0.3
152	26-jun-09	04-dic-09	1.1	46.3	39.9	12.4	0.4
153	03-jul-09	11-dic-09	2.0	52.8	34.8	10.4	0.1
154	10-jul-09	18-dic-09	1.6	37.0	25.9	34.3	1.3
155	17-jul-09	25-dic-09	3.1	58.2	34.4	4.5	0.0
156	24-jul-09	31-dic-09	2.7	62.3	32.6	2.6	0.0

Tabla 6
Crisis subprime. Coeficientes de correlación entre ventanas consecutivas para componentes homólogos.

Fuente: Elaboración propia.

Ventanas		Coeficiente de correlación
Ventanas		IMF 1	IMF 2	IMF 3	IMF 4	Residuo
1 (12-ene-07)	2 (19-ene-07)	0.973	0.975	0.761	0.968	0.999
2 (19-ene-07)	3 (26-ene-07)	0.932	0.858	-0.249	0.854	0.999
3 (26-ene-07)	4 (02-feb-07)	0.878	0.910	0.704	0.965	1.000
4 (02-feb-07)	5 (09-feb-07)	0.958	0.953	0.856	0.993	1.000
5 (09-feb-07)	6 (16-feb-07)	0.961	0.935	0.993	0.970	1.000
6 (16-feb-07)	7 (23-feb-07)	0.942	0.905	0.770	0.896	0.999
7 (23-feb-07)	8 (02-mar-07)	0.834	0.776	0.723	0.877	0.999
8 (02-mar-07)	9 (09-mar-07)	0.946	0.912	0.966	0.938	1.000
9 (09-mar-07)	10 (16-mar-07)	0.984	0.884	0.660	0.978	1.000
10 (16-mar-07)	11 (23-mar-07)	0.980	0.976	0.871	0.834	0.997
11 (23-mar-07)	12 (30-mar-07)	0.997	0.976	0.841	0.994	1.000
12 (30-mar-07)	13 (06-abr-07)	0.983	0.970	0.863	0.996	0.999
13 (06-abr-07)	14 (13-abr-07)	0.993	0.871	0.990	0.888	0.999
14 (13-abr-07)	15 (20-abr-07)	0.987	0.954	0.989	0.989	1.000
15 (20-abr-07)	16 (27-abr-07)	0.900	0.927	0.873	0.718	0.984
16 (27-abr-07)	17 (04-may-07)	0.974	0.884	0.975	0.973	0.999
17 (04-may-07)	18 (11-may-07)	0.952	0.970	0.952	0.997	0.996
18 (11-may-07)	19 (18-may-07)	0.984	0.992	0.974	0.986	0.998
19 (18-may-07)	20 (25-may-07)	0.977	0.996	0.992	0.986	1.000
20 (25-may-07)	21 (01-jun-07)	0.953	0.904	0.977	0.981	1.000
21 (01-jun-07)	22 (08-jun-07)	0.952	0.938	0.949	0.977	1.000
22 (08-jun-07)	23 (15-jun-07)	0.984	0.982	0.987	0.992	1.000
23 (15-jun-07)	24 (22-jun-07)	0.937	0.917	0.939	0.998	1.000
24 (22-jun-07)	25 (29-jun-07)	0.952	0.883	0.845	0.922	1.000
25 (29-jun-07)	26 (06-jul-07)	0.886	0.844	0.657	0.830	0.999
26 (06-jul-07)	27 (13-jul-07)	0.935	0.970	0.980	0.989	0.999
27 (13-jul-07)	28 (20-jul-07)	0.822	0.946	0.916	0.824	0.999
28 (20-jul-07)	29 (27-jul-07)	0.838	0.470	0.298	0.553	-0.995
29 (27-jul-07)	30 (03-ago-07)	0.981	0.966	0.985	0.726	0.993
30 (03-ago-07)	31 (10-ago-07)	0.847	0.692	0.849	0.700	-0.999
31 (10-ago-07)	32 (17-ago-07)	0.862	0.858	0.590	0.994	0.999
32 (17-ago-07)	33 (24-ago-07)	0.981	0.990	0.973	0.975	1.000
33 (24-ago-07)	34 (31-ago-07)	0.976	0.927	0.786	0.990	1.000
34 (31-ago-07)	35 (07-sep-07)	0.910	0.892	0.945	0.968	0.999
35 (07-sep-07)	36 (14-sep-07)	0.953	0.947	0.963	0.963	1.000
36 (14-sep-07)	37 (21-sep-07)	0.960	0.777	0.958	0.779	1.000
37 (21-sep-07)	38 (28-sep-07)	0.985	0.894	0.982	0.978	0.997
38 (28-sep-07)	39 (05-oct-07)	0.980	0.986	0.932	0.691	0.994
39 (05-oct-07)	40 (12-oct-07)	0.998	0.991	0.989	0.993	1.000
40 (12-oct-07)	41 (19-oct-07)	0.859	0.626	0.952	0.974	1.000
41 (19-oct-07)	42 (26-oct-07)	0.885	0.833	0.991	0.980	1.000
42 (26-oct-07)	43 (02-nov-07)	0.994	0.887	0.928	0.924	0.999
43 (02-nov-07)	44 (09-nov-07)	0.707	0.275	0.595	-0.230	-0.999
44 (09-nov-07)	45 (16-nov-07)	0.921	0.925	0.973	0.992	0.999
45 (16-nov-07)	46 (23-nov-07)	0.922	0.827	0.978	0.562	-0.998
46 (23-nov-07)	47 (30-nov-07)	0.964	0.976	0.996	0.901	1.000
47 (30-nov-07)	48 (07-dic-07)	0.976	0.932	0.980	0.579	0.998
48 (07-dic-07)	49 (14-dic-07)	0.934	0.878	0.984	0.477	0.999
49 (14-dic-07)	50 (21-dic-07)	0.922	0.856	0.958	-0.571	-1.000
50 (21-dic-07)	51 (28-dic-07)	0.969	0.984	0.983	0.998	0.999
51 (28-dic-07)	52 (04-ene-08)	0.746	0.436	0.841	-0.389	-1.000
52 (04-ene-08)	53 (11-ene-08)	0.973	0.952	0.990	0.940	-0.989
53 (11-ene-08)	54 (18-ene-08)	0.964	0.970	0.734	0.955	1.000
54 (18-ene-08)	55 (25-ene-08)	0.967	0.965	0.887	0.970	1.000
55 (25-ene-08)	56 (01-feb-08)	0.887	0.903	0.494	0.989	0.999
56 (01-feb-08)	57 (08-feb-08)	0.895	0.805	0.367	0.958	0.999
57 (08-feb-08)	58 (15-feb-08)	0.969	0.842	0.624	0.975	1.000
58 (15-feb-08)	59 (22-feb-08)	0.985	0.858	0.622	0.997	1.000
59 (22-feb-08)	60 (29-feb-08)	0.946	0.938	0.956	0.931	0.999
60 (29-feb-08)	61 (07-mar-08)	0.969	0.962	0.980	0.990	0.999
61 (07-mar-08)	62 (14-mar-08)	0.980	0.960	0.983	0.959	1.000
62 (14-mar-08)	63 (21-mar-08)	0.967	0.962	0.841	0.929	0.998
63 (21-mar-08)	64 (28-mar-08)	0.792	0.943	0.951	0.923	0.995
64 (28-mar-08)	65 (04-abr-08)	0.905	0.862	0.769	0.516	0.997
65 (04-abr-08)	66 (11-abr-08)	0.969	0.978	0.985	0.963	1.000
66 (11-abr-08)	67 (18-abr-08)	0.963	0.930	0.834	0.834	0.998
67 (18-abr-08)	68 (25-abr-08)	0.992	0.944	0.990	0.994	-0.817
68 (25-abr-08)	69 (02-may-08)	0.892	0.888	0.973	-0.370	-0.902
69 (02-may-08)	70 (09-may-08)	0.960	0.700	0.972	-0.274	1.000
70 (09-may-08)	71 (16-may-08)	0.971	0.966	0.982	0.982	1.000
71 (16-may-08)	72 (23-may-08)	0.875	0.949	0.931	0.972	1.000
72 (23-may-08)	73 (30-may-08)	0.970	0.932	0.982	0.993	1.000
73 (30-may-08)	74 (06-jun-08)	0.968	0.978	0.991	0.969	1.000
74 (06-jun-08)	75 (13-jun-08)	0.863	0.815	0.852	-0.552	-0.998
75 (13-jun-08)	76 (20-jun-08)	0.966	0.902	0.983	-0.979	0.999
76 (20-jun-08)	77 (27-jun-08)	0.738	0.355	0.852	-0.715	0.999
77 (27-jun-08)	78 (04-jul-08)	0.996	0.858	0.933	0.993	-0.994
78 (04-jul-08)	79 (11-jul-08)	0.957	0.742	0.983	0.929	1.000
79 (11-jul-08)	80 (18-jul-08)	0.948	0.847	0.975	0.980	-1.000
80 (18-jul-08)	81 (25-jul-08)	0.994	0.947	0.994	0.953	0.999
81 (25-jul-08)	82 (01-ago-08)	0.990	0.988	0.999	0.854	1.000
82 (01-ago-08)	83 (08-ago-08)	0.950	0.876	0.985	0.978	1.000
83 (08-ago-08)	84 (15-ago-08)	0.939	0.926	0.956	0.996	0.999
84 (15-ago-08)	85 (22-ago-08)	0.911	0.844	0.972	0.895	1.000
85 (22-ago-08)	86 (29-ago-08)	0.966	0.974	0.971	0.963	1.000
86 (29-ago-08)	87 (05-sep-08)	0.927	0.953	0.822	0.991	-0.997
87 (05-sep-08)	88 (12-sep-08)	0.938	0.984	0.954	0.995	0.999
88 (12-sep-08)	89 (19-sep-08)	0.980	0.983	0.934	0.800	1.000
89 (19-sep-08)	90 (26-sep-08)	0.902	0.953	0.896	0.610	0.998
90 (26-sep-08)	91 (03-oct-08)	0.803	0.739	0.754	0.014	1.000
91 (03-oct-08)	92 (10-oct-08)	0.913	0.845	0.952	0.875	1.000
92 (10-oct-08)	93 (17-oct-08)	0.892	0.919	0.991	0.980	1.000
93 (17-oct-08)	94 (24-oct-08)	0.859	0.853	0.977	0.972	1.000
94 (24-oct-08)	95 (31-oct-08)	0.982	0.981	0.992	0.985	1.000
95 (31-oct-08)	96 (07-nov-08)	0.985	0.951	0.990	0.998	0.999
96 (07-nov-08)	97 (14-nov-08)	0.859	0.884	0.966	0.846	1.000
97 (14-nov-08)	98 (21-nov-08)	0.965	0.978	0.998	0.965	1.000
98 (21-nov-08)	99 (28-nov-08)	0.960	0.954	0.986	0.983	1.000
99 (28-nov-08)	100 (05-dic-08)	0.962	0.985	0.992	0.997	1.000
100 (05-dic-08)	101 (12-dic-08)	0.985	0.965	0.968	0.997	1.000
101 (12-dic-08)	102 (19-dic-08)	0.966	0.968	0.863	0.981	1.000
102 (19-dic-08)	103 (26-dic-08)	0.965	0.979	0.989	0.997	1.000
103 (26-dic-08)	104 (02-ene-09)	0.977	0.990	0.981	0.994	1.000
104 (02-ene-09)	105 (09-ene-09)	0.976	0.993	0.982	0.997	1.000
105 (09-ene-09)	106 (16-ene-09)	0.968	0.947	0.810	0.877	1.000
106 (16-ene-09)	107 (23-ene-09)	0.991	0.987	0.985	0.997	1.000
107 (23-ene-09)	108 (30-ene-09)	0.991	0.987	0.986	0.985	1.000
108 (30-ene-09)	109 (06-feb-09)	0.984	0.991	0.992	0.985	0.999
109 (06-feb-09)	110 (13-feb-09)	0.938	0.991	0.983	0.968	1.000
110 (13-feb-09)	111 (20-feb-09)	0.970	0.981	0.904	0.961	1.000
111 (20-feb-09)	112 (27-feb-09)	0.996	0.982	0.983	0.955	1.000
112 (27-feb-09)	113 (06-mar-09)	0.853	0.949	0.992	0.967	1.000
113 (06-mar-09)	114 (13-mar-09)	0.901	0.629	0.797	0.977	1.000
114 (13-mar-09)	115 (20-mar-09)	0.962	0.849	0.891	0.930	1.000
115 (20-mar-09)	116 (27-mar-09)	0.984	0.688	0.894	0.394	0.999
116 (27-mar-09)	117 (03-abr-09)	0.877	0.879	0.879	0.585	-0.991
117 (03-abr-09)	118 (10-abr-09)	0.866	0.676	0.763	0.147	-0.992
118 (10-abr-09)	119 (17-abr-09)	0.881	0.942	0.991	0.954	0.999
119 (17-abr-09)	120 (24-abr-09)	0.979	0.832	0.904	0.734	-0.997
120 (24-abr-09)	121 (01-may-09)	0.978	0.964	0.969	0.778	1.000
121 (01-may-09)	122 (08-may-09)	0.951	0.940	0.919	0.979	1.000
122 (08-may-09)	123 (15-may-09)	0.946	0.900	0.988	0.986	1.000
123 (15-may-09)	124 (22-may-09)	0.916	0.956	0.950	0.950	1.000
124 (22-may-09)	125 (29-may-09)	0.921	0.856	0.892	0.984	1.000
125 (29-may-09)	126 (05-jun-09)	0.915	0.971	0.988	0.983	0.999
126 (05-jun-09)	127 (12-jun-09)	0.895	0.942	0.953	0.994	1.000
127 (12-jun-09)	128 (19-jun-09)	0.948	0.962	0.944	0.997	1.000
128 (19-jun-09)	129 (26-jun-09)	0.975	0.992	0.995	1.000	0.999
129 (26-jun-09)	130 (03-jul-09)	0.914	0.976	0.981	0.964	1.000
130 (03-jul-09)	131 (10-jul-09)	0.902	0.969	0.981	0.898	0.998
131 (10-jul-09)	132 (17-jul-09)	0.572	0.842	0.871	0.303	0.991
132 (17-jul-09)	133 (24-jul-09)	0.978	0.929	0.845	0.903	1.000
133 (24-jul-09)	134 (31-jul-09)	0.865	0.957	0.946	0.884	1.000
134 (31-jul-09)	135 (07-ago-09)	0.916	0.729	0.331	0.074	0.995
135 (07-ago-09)	136 (14-ago-09)	0.866	0.915	0.828	0.986	1.000
136 (14-ago-09)	137 (21-ago-09)	0.898	0.955	0.903	0.858	1.000
137 (21-ago-09)	138 (28-ago-09)	0.891	0.948	0.981	0.989	1.000
138 (28-ago-09)	139 (04-sep-09)	0.920	0.790	0.742	0.027	1.000
139 (04-sep-09)	140 (11-sep-09)	0.841	0.904	0.446	0.638	0.989
140 (11-sep-09)	141 (18-sep-09)	0.955	0.901	0.899	0.593	0.998
141 (18-sep-09)	142 (25-sep-09)	0.902	0.935	0.884	0.733	1.000
142 (25-sep-09)	143 (02-oct-09)	0.943	0.952	0.832	0.944	0.997
143 (02-oct-09)	144 (09-oct-09)	0.751	0.848	0.795	0.661	0.985
144 (09-oct-09)	145 (16-oct-09)	0.887	0.980	0.942	0.975	1.000
145 (16-oct-09)	146 (23-oct-09)	0.911	0.904	0.833	0.751	0.994
146 (23-oct-09)	147 (30-oct-09)	0.898	0.959	0.969	0.897	0.999
147 (30-oct-09)	148 (06-nov-09)	0.937	0.942	0.955	0.854	0.999
148 (06-nov-09)	149 (13-nov-09)	0.910	0.870	0.919	0.651	0.991
149 (13-nov-09)	150 (20-nov-09)	0.946	0.953	0.986	0.963	0.999
150 (20-nov-09)	151 (27-nov-09)	0.971	0.950	0.966	0.862	1.000
151 (27-nov-09)	152 (04-dic-09)	0.867	0.918	0.531	0.490	0.998
152 (04-dic-09)	153 (11-dic-09)	0.977	0.858	0.472	0.550	1.000
153 (11-dic-09)	154 (18-dic-09)	0.895	0.708	0.996	0.950	0.999
154 (18-dic-09)	155 (25-dic-09)	0.927	0.411	-0.017	-0.888	0.993
155 (25-dic-09)	156 (31-dic-09)	0.938	0.797	0.941	0.972	0.999
Media		0.930	0.894	0.881	0.792	0.795
Desviación Estándar		0.063	0.121	0.182	0.390	0.604

Anexo 2. Figuras

Se presentan los espectros en fechas donde la alerta del algoritmo es detectada, en tres fechas anteriores y tres posteriores, en colores dorado, azul y verde respectivamente.

Figura 9
Densidad espectral de potencia antes de la crisis subprime (pares 28-29 y 30-31).
Fuente: Elaboración propia.

Figura 10
Densidad espectral de potencia al inicio de la crisis subprime (pares 40-41 y 43-44).
Fuente: Elaboración propia.

Figura 11
Densidad espectral de potencia al inicio de la crisis subprime (par 51-52).
Fuente: Elaboración propia.

Figura 12
Densidad espectral de potencia durante la crisis subprime (par 76-77).
Fuente: Elaboración propia.

Figura 13
Densidad espectral de potencia al inicio de la recuperación de la crisis subprime (pares 113-114, 115-116 y 117-118).
Fuente: Elaboración propia.

Figura 14
Densidad espectral de potencia durante la recuperación de la crisis subprime (par 131-132).
Fuente: Elaboración propia.

Notes

1 Ensemble Empirical Mode Decomposition.

2 Análisis Espectral.

3 Ver Camberos Castro y Bracamontes Nevárez (2015); Gup (2010); Jarsulic (2010) y Kolb (2010).

4 Empirical Mode Decomposition.

5 Intrinsic Mode Function.

6 Li, Liu et al. (2020); Li, Liu y Lin (2020); Luo et al. (2021) y Yang y Yang (2020).

7 Insensibilidad a ruido de amplitud pequeña pero finita y que éste conduzca a cambios cuantitativos pequeños, pero no a cambios cualitativos (Wu y Huang, 2009).

8 Ver detalle en Olson (2017).

9 Si una función en el tiempo presenta discontinuidades no es posible determinar adecuadamente su espectro de potencia, ver Thomson y Emery (2014).

10 Por ejemplo, los IMFs 1 de las ventanas 1 y 2.

* Sin fuente de financiamiento para el desarrollo de la investigación

Author notes

*Autor para correspondencia: geressan@outlook.com
