1. Introducción

Según el Código de Cimentaciones de Costa Rica [1], la alta sismicidad del país hace necesario establecer una definición de las zonas con suelos susceptibles a licuación para lo cual presenta siete mapas de tipos de suelos que cubren todo el territorio nacional, donde se destacan zonas con suelos que clasifican como aluviales, aluviales en zonas húmedas, arenosos, aluviales pantanosos y aluviales saturados, todos susceptibles a licuación. Algunos lugares ubicados en estas zonas han presentado evidencia de licuación ante sismos importantes. Particularmente, se ha evidenciado la licuación de suelos, documentada para los sismos de Cóbano del 25 de marzo de 1990 (Mw 7,3), el de Limón del 22 de abril de 1991 (Mw 7,7), el de Puerto Armuelles del 25 de diciembre de 2003 (Mw 6,6), el de Damas del 20 de noviembre de 2004 (Mw 6,2), y el de Sámara del 5 de setiembre de 2012 (Mw 7,6) [1] [2].

Entre las zonas ubicadas en sitios con suelos susceptibles a licuación, particularmente suelos aluviales, se destaca la que abarca la ciudad de Jacó, ubicada, aproximadamente, entre las coordenadas WGS84 latitud 9,636038°, longitud -84,627556° y latitud 9,596517°, longitud -84,619060°, con una población próxima a las 18000 personas [3] y de gran importancia económica y social para el Pacífico Central del país.

Si bien existen métodos para estimar el desencadenamiento de la licuación y pronosticar si el suelo a cierta profundidad licuará o no, estos tienen la limitante que no predicen la severidad de la manifestación de la licuación en la superficie, que se puede correlacionar más directamente con el daño potencial a nivel superficial y la respuesta acumulada del depósito de suelo. Este análisis sí se puede realizar por medio de índices de severidad, como son el índice de potencial de licuación (LPI) y el número de severidad de licuación (LSN).

Aunque para este trabajo se realiza un análisis determinista, la utilidad de los resultados se basa en orientar a autoridades municipales y de emergencia a anticipar la respuesta ante la ocurrencia de un escenario de análisis u otro con condiciones intermedias, en conocer anticipadamente la distribución de los sitios donde el daño podría ser mayor para orientar los esfuerzos en cuanto a respuesta inmediata y recuperación luego de llegar a suceder un evento como los analizados. De igual manera, se espera que sirva de base inicial para futuros proyectos de análisis a escala regional para distintas zonas de Costa Rica susceptibles a licuación de suelos, y que los resultados particulares de este proyecto, si bien preliminares, sirvan como insumo para la gestión del riesgo asociado a licuación por medio de medidas ingenieriles y de otra naturaleza para efectos de ordenamiento territorial y para el desarrollo de políticas públicas para el distrito de Jacó, como podría ser un plan regulador.

2. Licuación de suelos inducida por sismos

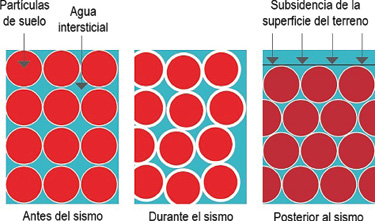

Según [4], la licuación inducida por sismos se refiere a los fenómenos de generación sísmica de exceso de presiones de poro y el consiguiente ablandamiento de suelos granulares saturados, a tal punto que el mismo se comporta como un líquido perdiendo su rigidez. No obstante, hay distintos fenómenos, como explosiones, vibraciones de máquinas, entre otros, que pueden producir el mismo efecto. Para fines de este trabajo, se considera la licuación como producto de la vibración del terreno por el paso de ondas sísmicas. Los suelos susceptibles a licuación suelen ser principalmente arenas y, en menor grado, limos y gravas. La licuación resulta de la tendencia de la estructura granular de un suelo saturado a colapsar y contraerse, o densificarse, cuando se somete a una carga cíclica, representada por la aplicación repetida de esfuerzos cortantes causados por una sacudida sísmica. Antes de la licuación, las fuerzas de contacto entre las partículas sólidas proporcionan rigidez y resistencia al suelo saturado. La tendencia a la contracción de la estructura del suelo conduce a una transferencia de la carga que había sido transportada por la estructura granular al agua intersticial que llena los vacíos entre los granos individuales del suelo, lo que resulta en un incremento de la presión de poro. Cuando la presión del agua intersticial aumenta, las fuerzas de contacto entre los granos se reducen, el suelo se deforma más fácilmente y, en el caso límite, las partículas del suelo pueden perder el contacto completamente entre sí y se suspenden. Cuanto más suelto es el suelo, mayor es el potencial de contracción bajo carga cíclica y es más fácil que el suelo se licue. La Fig. 1 muestra un esquema del proceso de licuación descrito.

La pérdida de resistencia del suelo asociada con la licuación puede provocar grandes deformaciones del suelo y la incapacidad del suelo licuado de soportar los materiales superpuestos, incluidas estructuras hechas por el ser humano. Las consecuencias colaterales pueden incluir la pérdida de vidas y la destrucción de viviendas e infraestructura crítica. La recuperación después de la licuación del suelo inducida por un sismo puede ser costosa, de decenas de millones a miles de millones de dólares, y puede llevar muchos años [4]. LaFig. 2muestra, esquemáticamente, posibles efectos de licuación sobre infraestructura durante y luego de un sismo.

No debe interpretarse, empero, que después de que un suelo se licua siempre su densidad aumenta. Los flujos ascendentes debido a las presiones de agua intersticial, generadas por el sismo, pueden disminuir la compacidad de los suelos de tal manera que, incluso después del reasentarse, la densidad del suelo sea menor a la que era inicialmente. En algunos casos, el flujo lateral después de que un suelo se licua puede resultar en una reducción en la densidad del suelo, debido a un fenómeno llamado dilatación, en el que un suelo se expande en volumen cuando se somete a un esfuerzo de corte [4].

2.1 Suelos susceptibles a licuación

De acuerdo con [5], los tipos de suelos que son susceptibles a licuación son típicamente aquellos que son geológicamente jóvenes (menos de 11000 años) y que son depositados en ambientes de poca energía, formándose en capas de suelos sueltos y blandos. Si bien los suelos granulares arenosos son los más propensos a licuar, los limos de baja plasticidad o “no cohesivos” pueden licuar igualmente. [5] añade que, adicionalmente a los suelos arenosos y limosos, algunos suelos gravosos son potencialmente susceptibles a licuación.

La mayoría de los suelos gravosos pueden drenar relativamente bien, por lo que no se produciría incremento de presiones de poro durante el tiempo que es sometido a cargas cíclicas de corte; no obstante, cuando los vacíos están llenos de partículas más finas o están rodeados de suelos menos permeables, el drenaje puede verse impedido y los suelos gravosos pueden ser susceptibles de licuación. Los suelos arcillosos pueden exhibir también un comportamiento similar a la licuación, conocido como ablandamiento cíclico [5].

Las zonas que contienen depósitos de suelos potencialmente licuables son comúnmente planas y cercanas a vías fluviales, que históricamente han resultado atractivas para los asentamientos humanos y la construcción. Los terrenos reclamados al mar o rellenos no compactados o pobremente compactados cerca de vías fluviales son particularmente susceptibles a licuación, dado que en su mayoría son construidos de forma suelta y en condiciones saturadas [5].

2.2 Clasificación del grado de daño inducido por licuación

El Ministerio de Comercio, Innovación y Trabajo de Nueva Zelanda [5] propone tres grados de daño por licuación del terreno. Esta clasificación fue desarrollada basada en las observaciones realizadas a raíz de la secuencia de sismos que afectó a la región de Canterbury, Nueva Zelanda, en los años 2010 a 2011. El Cuadro I muestra una descripción de las consecuencias a nivel del terreno según el grado de daño.

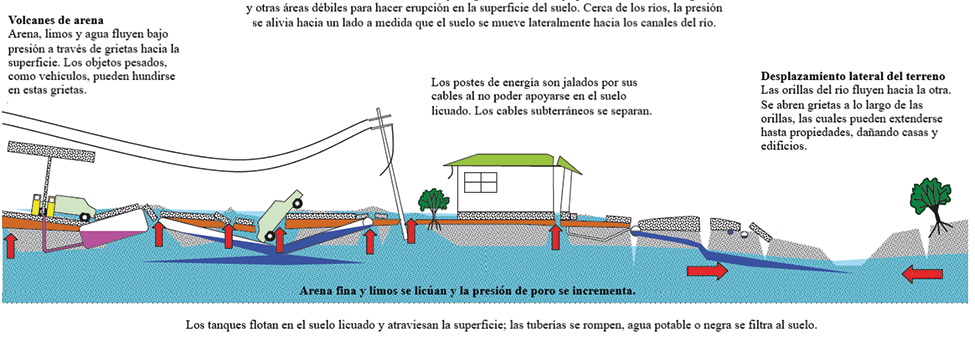

2.3 Manifestaciones superficiales de licuación

La influencia de una capa de sello no licuable, de espesor H₁, en la contención de la manifestación superficial de la licuación de una capa subyacente, de espesor H₂, fue cuantificada por Ishihara [6], basado en observaciones de campo. Ishihara relacionó el mínimo valor necesario de H₂ para que la licuación se manifestara en la superficie de H₁. La Fig. 3 muestra las curvas límite H₁-H₂ desarrolladas por Ishihara a partir de observaciones de campo en varios sismos y criterio profesional. El punto en el cual las curvas límite se vuelven verticales representan un espesor de capa de sello luego de la cual no hay manifestación superficial de licuación, independientemente del espesor de la capa licuada subyacente.

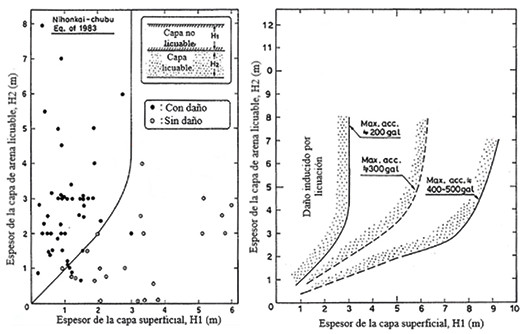

La Fig. 3 puede ser aplicada a un sistema de dos capas compuesto por una capa de sello no licuable sobre una capa licuable. No obstante, su aplicación es difícil a sistemas estratificados con múltiples capas licuables-no licuables intercaladas. Otra limitante de la propuesta de Ishihara es que no puede identificar los casos en que los asentamientos de una capa licuable no dan lugar a manifestaciones superficiales, tales como asentamientos diferenciales o agrietamientos de la capa superficial del suelo.

Si los asentamientos por licuación debajo de una capa sello no licuable son de preocupación ingenieril, se puede evaluar el potencial de esos asentamientos utilizando índices de severidad, como los presentados a continuación, para considerar las implicaciones ingenieriles del asentamiento estimado.

En [7], se utilizaron los conceptos resumidos en la Fig. 3 como guía para mitigar daños por licuación para sistemas de cimentación superficiales, creando una capa equivalente no licuable de sello por debajo de las estructuras. Mientras que este concepto ha sido aplicado a casos con una capa uniforme no licuable, los casos históricos utilizados para dar soporte a este concepto son limitados, particularmente con respecto a magnitud de sismo e intensidad, por lo que su aplicabilidad a futuro debe ser revisada por medio de nuevos casos que se puedan registrar.

2.4 Índices de severidad de licuación

Los índices de severidad o índices de daño potencial por licuación están propuestos para proporcionar una medida de la severidad de las manifestaciones superficiales basados en la respuesta acumulada a la licuación del perfil del terreno [4].

Se han propuesto varios índices de severidad o potencial de daño, entre ellos: el índice de potencial de licuación (LPI) [8]; el índice de potencial de licuación inspirada en Ishihara (LPI_ISH) [9]; el asentamiento por reconsolidación volumétrica unidimensional (S1VD) y el número de severidad de licuación (LSN) [10].

2.4.1. Índice de potencial de licuación (LPI)

El índice de potencial de licuación o LPI propuesto por Iwasaki et al. [8] provee un índice ponderado del potencial de desencadenamiento de licuación en un sitio. El valor de LPI se calcula como:

FS es el factor de seguridad contra licuación obtenido por medio de un procedimiento de simplificado de evaluación de licuación basado en esfuerzos. Además, w(z) es una función de ponderación lineal dada por

z es la profundidad en m por debajo de la superficie del terreno y w(z) = 0 para z > 20 m.

El índice resultante depende del espesor de las capas licuables en los 20 m superiores, la proximidad de estas capas a la superficie del suelo y la cantidad por la cual el factor de seguridad contra licuación es inferior a la unidad. A diferencia del procedimiento de Ishihara [8], el LPI se puede aplicar a un perfil con múltiples capas licuables. El LPI puede oscilar entre 0 (sin capas con un factor de seguridad menor a 1 en los 20 m superiores de suelos) hasta un máximo de 100 (el factor de seguridad contra licuación es cero para todas las capas en los 20 m superiores). Un análisis de datos de 45 sitios que licuaron durante el terremoto de 1964 en Niigata, Japón mostró que se produjo una licuación severa en sitios donde el LPI > 15, y poca licuación ocurrió donde el LPI < 5 [6]. Se han desarrollado mapas de amenaza de licuación utilizando el marco de LPI para regiones sísmicas en muchas partes del mundo [4].

En [9], se emplearon una función de ponderación de potencia en profundidad (es decir, 1/z, donde z es profundidad) en lugar de la función lineal utilizada en el marco LPI original. También modificaron el marco de LPI para tener en cuenta el espesor límite de la capa sello no licuable en el gráfico H₁-H₂ desarrollado por Ishihara. El índice de severidad revisado que incorporó estas modificaciones, nombradas por Maurer et al. [9] como índice de potencial de licuación inspirado en Ishihara o LPI_ISH, redujo el número de predicciones falsas positivas (es decir, casos en los que las manifestaciones se predijeron, pero no se observaron) en sesenta casos históricos de seis sismos ocurridos en Taiwán, Turquía, Nueva Zelanda y Estados Unidos. Concretamente, de los sesenta casos analizados, el 31 % de los casos sin manifestación tenían LPI < 5, mientras que el 100 % de los casos sin manifestación, los casos tenían LPI_ISH < 5. El LPI y el LPI_ISH funcionaron igualmente bien, sin embargo, en predecir verdaderos positivos (casos en los que se observaron manifestaciones como se predijo), con un 94 % de estos casos correctamente identificados con cualquiera de los índices.

El valor de LPI_ISH se calcula como

donde

caso contrario es cero. Y

donde H₁ se define igual que H₁ en la Fig. 3, y z es la profundidad a la capa de interés en m por debajo de la superficie del suelo.

Aunque el LPI_ISH muestra mejores capacidades predictivas que el LPI, este todavía puede producir predicciones incorrectas de las consecuencias de la licuación. Como resultado, todavía existe la necesidad de un mayor desarrollo de los índices de daño por licuación para ser considerados cien por ciento confiables.

2.4.2 Asentamientos volumétricos por reconsolidación unidimensional (S1VD) y el Número de Severidad de Licuación (LSN)

Similar al LPIISH, el número de severidad de licuación (LSN) utiliza una función de ponderación de potencia en profundidad (es decir, 1/z, donde z es profundidad) para determinar la respuesta acumulada de un perfil a la licuación. También incluye contribuciones de todas las capas que tienen un FS < 2 (a diferencia del uso de solo capas con FS < 1 al calcular el LPI). El LSN se calcula como:

donde εv es la deformación volumétrica post-sismo calculada a la profundidad z (en m) expresada en forma decimal. Para calcular la deformación volumétrica, van Ballegooy et al. [10] utilizaron el método propuesto por Ishihara y Yoshimine [11], implementado por Zhang et al. [11] con datos CPT. En el método de Ishihara & Yoshimine [11], las deformaciones volumétricas post-licuación se calculan en función del factor de seguridad requerido para desencadenar la licuación. Debido a que las deformaciones volumétricas de la relación de Zhang et al.[12] son auto limitantes, el LSN alcanza un valor máximo límite a medida que disminuye el factor de seguridad. Este valor límite es una función de la densidad relativa del suelo, lo que da como resultado un LSN máximo para un perfil de suelo dado, independientemente de la intensidad del movimiento del suelo (p. ej., aceleración máxima del suelo o PGA).

Similar al LPI, el LSN se correlacionó bastante bien con la gravedad de las manifestaciones superficiales observadas durante la secuencia de sismos de Canterbury, Nueva Zelanda, ocurrida durante entre el 2010- 2011, en áreas donde la licuación no se manifestó en forma de desplazamientos laterales y para perfiles que no tenían una capa de sello de arcilla o múltiples capas no licuables intercaladas con las capas licuables [4]. La deformación volumétrica acumulada de las capas licuables en el perfil del suelo, S1VD, no fue tan precisa como el LPI o el LSN. Una comparación de la precisión de LSN versus la precisión de LPI_ISHno fue concluyente según van Ballegooy et al.[7].

2.5 Deformaciones del terreno inducidos por licuación

La reducción significativa de la rigidez y resistencia de los suelos debido a la acumulación de exceso de presión de poro resulta en grandes deformaciones por cizallamiento en el suelo durante una intensa sacudida del suelo. Las deformaciones por cizallamiento cíclicas (transitorias) máximas suelen oscilar entre el 2 % en arenas densas y el 4 % en arenas sueltas, dando lugar a grandes desplazamientos laterales cíclicos de la capa licuada [13]. Es importante considerar estos grandes movimientos laterales cíclicos, porque puede generar cargas cinemáticas significativas en estructuras enterradas y cimentaciones profundas.

El comportamiento posterior a la licuación se caracteriza por un proceso complejo que implica la disipación del exceso de presión de poro, sedimentación, re-solidificación, y re-consolidación del suelo licuado, resultando eventualmente en asentamiento del suelo. La pérdida de volumen de suelo debido a la eyección de arena en la superficie del suelo también puede contribuir significativamente a la generación de asentamientos totales o diferenciales. Estos asentamientos inducidos por licuación pueden ocurrir durante y después de la sacudida sísmica, y pueden ser significativos, incluso para sitios de terreno llano en campo libre, es decir, sin la presencia de una estructura superpuesta.

El asentamiento inducido por licuación no debe ser malinterpretado como densificación del suelo o un indicador de un aumento en la resistencia a la licuación de los suelos licuados. Al contrario, la licuación resulta generalmente en suelos no homogéneos, volcanes de eyección, debilidades en el suelo y en una estructura del suelo post-licuación con baja resistencia a la licuación.

Las magnitudes de los desplazamientos de suelo inducidos por licuación están relacionadas, generalmente, con el factor de activación de licuación, FL, y al espesor total de la capa licuada. Basado en una interpretación de estas relaciones, [13] propone un resumen del desempeño de depósitos de suelos licuados, el cual se muestra en el Cuadro II.

La licuación de capas de suelos relativamente delgadas cercanas a la superficie podría ser muy dañina y producir efectos equivalentes a los niveles de rendimiento L3 y L4. Una capa licuada relativamente delgada con baja resistencia residual podría producir extensión lateral y efectos consecuentes muy severos (nivel de desempeño L5).

Los índices LPI y LSN cuantifican el daño inducido por licuación al combinar los efectos de la severidad de la licuación (valor de FL o FS), el espesor de los suelos licuados y su ubicación dentro el perfil del suelo. Los valores umbral de estos índices que se muestran en el Cuadro II, en relación con los niveles de rendimiento, son solo valores indicativos. Estos umbrales pueden variar y no cubren todos los casos de licuación (escenarios y condiciones del terreno). Estos índices son típicamente utilizados para analizar un área grande y en tales aplicaciones tienen una capacidad de predicción razonable.

Al ser todos iguales (es decir, F_L, espesor y ubicación de la capa licuada), las consecuencias de la licuación y la magnitud de la deformación del suelo inducida por la licuación depende, en gran medida, de la densidad del suelo. El índice LSN cuantifica este efecto de manera simplificada. La severidad de los efectos de la licuación disminuye con el aumento de la densidad de los suelos y, lo que es más importante, el mecanismo de deformación del suelo también cambia a medida que aumenta la densidad del suelo (por ejemplo, la licuación de flujo, la licuación de tensión cero-efectiva y la licuación transitoria de tensión casi cero con movilidad cíclica son tipos característicos de comportamiento asociados con arenas muy sueltas, sueltas a medias densas y densas, respectivamente).

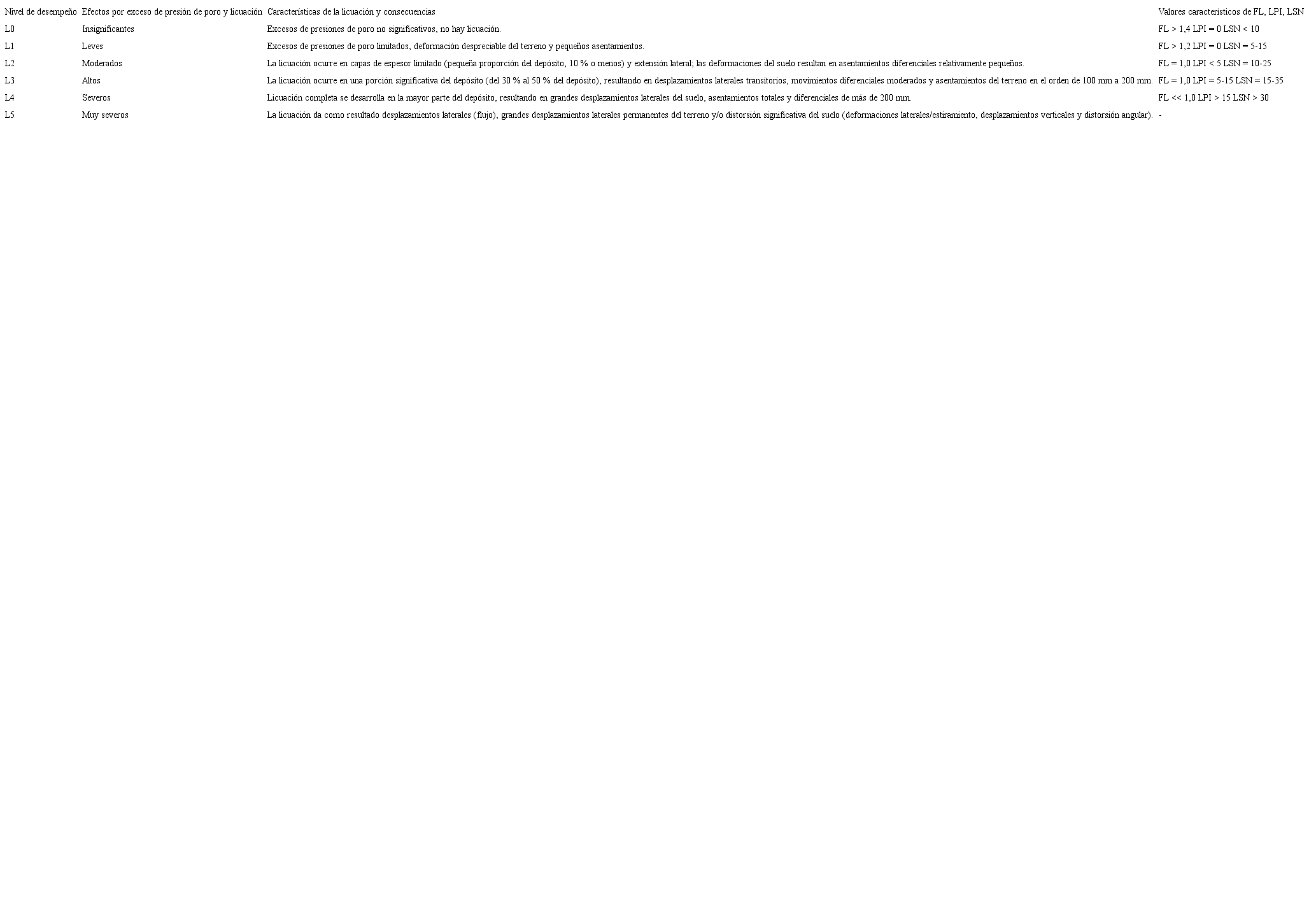

Los rangos proporcionados en el Cuadro II se basan en cálculos de activación utilizando el método de Boulanger e Idriss [14], y en el análisis e interpretación de los efectos de la licuación en los terremotos de Canterbury de 2010-2011.

3. CASO DE ESTUDIO

3.1 Ubicación geográfica de la zona de estudio

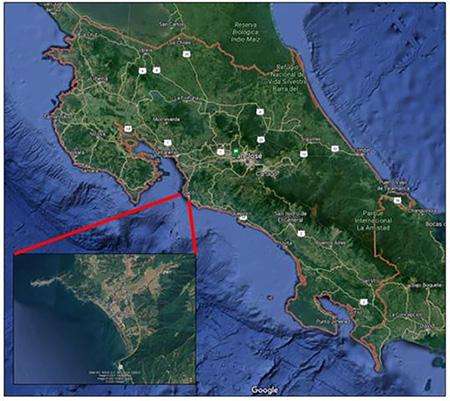

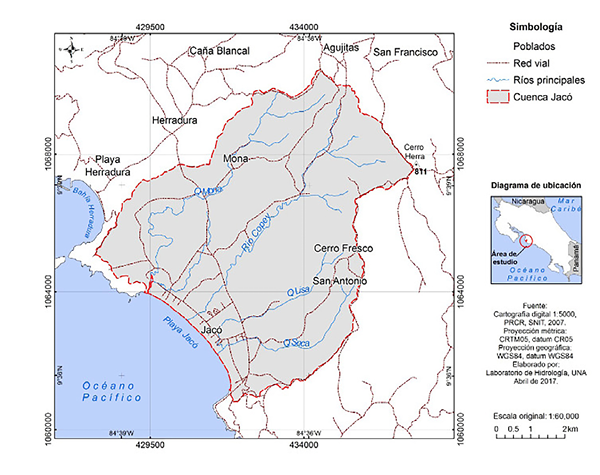

La zona de estudio corresponde al distrito de Jacó, cantón de Garabito, provincia de Puntarenas, Costa Rica. La propia ciudad de Jacó, cabecera del distrito homónimo, se ubica, aproximadamente, entre las coordenadas WGS84 latitud 9,636038°, longitud -84,627556° y latitud 9,596517°, longitud -84,619060° y cuenta con una población cercana a las 18000 personas [3]. La Fig. 4 muestra la ubicación de la zona de estudio respecto a Costa Rica.

De acuerdo con Gómez et al. [16], la zona en estudio se ubica dentro de la cuenca Jacó, la cual tiene una extensión de 47 km², y consiste en tres micro cuencas correspondientes a los ríos Pueblo Nuevo (Mona), Copey y Naranjal. Un acuífero se ubica en la parte baja y media de estas micro cuencas, asentado en depósitos no consolidados, con una extensión aproximada de 15 km². La Fig. 5 muestra el área de la cuenca Jacó.

3.2. Amenazas geológicas de la zona de estudio

De acuerdo con la Comisión Nacional de Prevención de Riesgos y Atención de Emergencias [17], el cantón de Garabito se localiza en una región sísmica caracterizada por el choque de las placas Cocos y Caribe.

Estos eventos suelen tener magnitudes altas, a profundidades mayores a los 20 km, con epicentros alejados de los centros de población. Hay registros históricos de sismos de importancia frente a las costas del Pacífico costarricense, que han causado daños de relevancia en el cantón.

Históricamente, para la ciudad de Jacó, la Red Sismológica Nacional destaca dos sismos. El primero ocurrió el 12 de noviembre de 2017, 22 km al sur de la ciudad de Jacó, con una profundidad de 18 km y una magnitud de 6,3 Mw, con una intensidad VI en la Escala de Intensidad Mercalli Modificada, siendo su origen la subducción de la placa Cocos respecto a la placa Caribe. Este sismo se destaca por haber sido el primero de magnitud mayor a 6,0 localizado en la zona sismogénica interplaca frente a Jacó desde la fundación de la Red Sismológica Nacional en 1973 [18].

El segundo sismo corresponde al del 24 de agosto de 2020, con una profundidad de 23,5 km y una magnitud de 6,0 Mw, con una intensidad VI en la Escala de Intensidad Mercalli Modificada para la ciudad de Jacó, siendo su origen la subducción de la placa Cocos respecto a la placa Caribe. Este sismo se destaca por haber sido el segundo de magnitud mayor a 6,0 localizado en la zona sismogénica interplaca frente a Jacó desde la fundación de la Red Sismológica Nacional [19].

Según la Comisión Nacional de Prevención de Riesgos y Atención de Emergencias [17], entre los efectos geológicos más importantes de un sismo cerca del cantón de Garabito están la amplificación de ondas sísmicas y la licuación del terreno, estando ubicada la ciudad de Jacó en terrenos susceptibles a presentar ambos fenómenos.

3.3 Susceptibilidad a licuación para la zona de Jacó

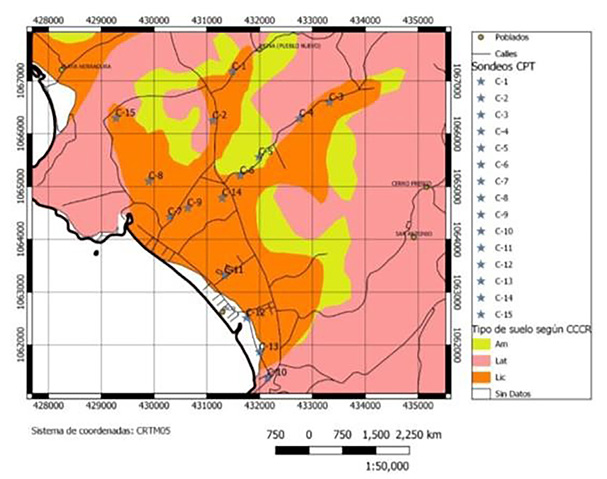

En Costa Rica, se destacan como potencialmente licuables las zonas aluviales costeras y las llanuras de inundación de los ríos más importantes. Las investigaciones realizadas hasta el 2003 han permitido establecer que las planicies de inundación de los ríos Reventazón, Pacuare, Chirripó, Parismina, Banano, Bananito, Vizcaya, Estero, Savegre y Térraba en la costa Pacífica de Costa Rica reúnen condiciones para que ocurra licuación [1]. El propio Código de Cimentaciones de Costa Rica [1] presenta una zonificación de los tipos de suelos de Costa Rica, entre los que se destacan los suelos aluviales, los suelos aluviales en zonas húmedas, los suelos arenosos, los suelos aluviales pantanosos y los suelos aluviales saturados como susceptibles a sufrir licuación.

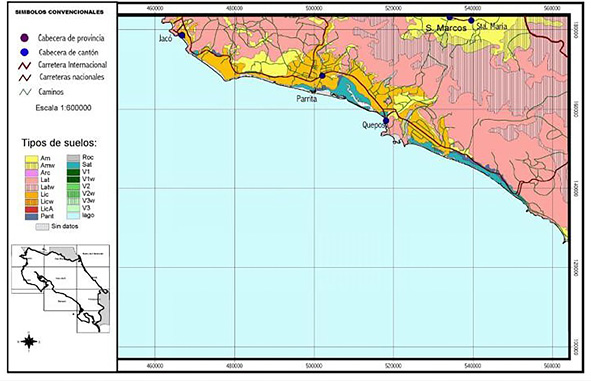

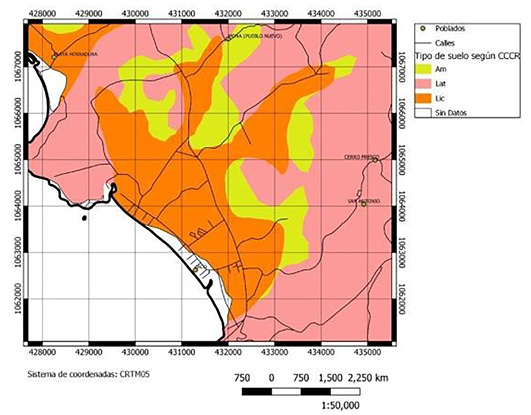

Se presenta en la Fig. 6 el mapa de tipos de suelos de la Hoja Quepos (escala 1:600000) del Código de Cimentaciones de Costa Rica [1], en la que se destaca la ubicación de la ciudad de Jacó en suelos que se clasifican como suelos aluviales. La zona de análisis corresponde a la resaltada en color naranja en laFig. 7, con un área de aproximadamente 11,3 km².

Bogantes et al.[20] indican que estos suelos tienen su origen en la deposición de los materiales finos (limos y arcillas) arrastrados por los ríos, por lo que son típicos de las llanuras aluviales del país. Por ser suelos de tipo transportado, sus características y estratigrafía son muy variables, tanto en planta como en profundidad. Por la topografía plana en la que se ubican, frecuentemente presentan un nivel freático superficial, lo que, aunado a su bajo contenido de arcillas, los hace susceptibles a licuarse en caso de sismo. Destacan por su susceptibilidad a licuarse durante sismos fuertes. Por su origen transportado, son suelos en general blandos, y, por sus constituyentes no cohesivos (limos y arenas), son suelos permeables. Como en otros suelos transportados, es muy factible encontrar estratos blandos subyacentes.

3.4 Contexto hidrogeológico de la zona de estudio

Los suelos aluviales identificados en el Código de Cimentaciones de Costa Rica corresponden con una unidad lito estratigráfica asociada a depósitos no consolidados [16]. Según Gómez et al. [16], todos los depósitos recientes asociados a depósitos por gravedad al pie de las montañas o coluvies y todos los relacionados a procesos aluviales pertenecen a esta unidad. También, los depósitos de materiales arenosos con influencia marina. Los depósitos asociados a material arrastrado por la acción fluvial o de la gravedad son generalmente fragmentos de rocas de diversos tamaños y de composición inmersa en una matriz limo- arcilla arenosa. Hacia el pie de las montañas, los bloques de fragmentos son de mayor tamaño y sub redondeadas o redondeadas, mientras que hacia la parte baja de la cuenca, donde se ubica la zona de estudio, los fragmentos son más pequeños, dado que han sido arrastrados una mayor distancia, como evidencia de su menor grado de angulosidad. La Fig. 8 muestra un mapa geológico de la zona de estudio [16].

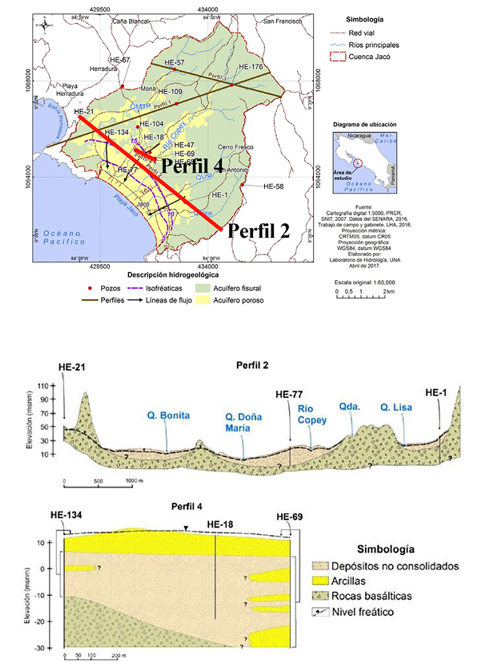

La Fig. 9 muestra el mapa hidrogeológico de la zona donde se destacan dos perfiles geológicos de la zona en análisis (perfiles 2 y 4).

En la zona de estudio, se ubican dos estaciones sísmicas propiedad del Laboratorio de Ingeniería Sísmica de la Universidad de Costa Rica, las cuales clasifican el tipo de sitio como S3, según la normativa costarricense, con un valor de Vs30 de 324 m/s para la estación PJAC [21], única para la cual se aporta este dato. Según el perfil de Vs de esta estación, el terreno se compone de suelos rígidos hasta los 23,7 m de profundidad con un valor de Vs de 295 m/s, de los cuales se tienen suelos muy densos o roca blanda hasta los 91,4 m, con un valor de Vs de 521 m/s.

3.5 Agua subterránea de la zona de estudio

De acuerdo con Gómez et al. [16] el nivel de agua subterránea en la zona de estudio se ubica entre los 1 y 5 m de profundidad. Dicha conclusión concuerda con las mediciones tomadas en los sondeos CPT realizados, con unas variaciones entre los 0,30 y 6,00 m en los sondeos donde se midió el nivel freático. Estos sondeos se realizaron entre los meses de junio y agosto de 2021, que corresponden con la época lluviosa de la zona que va de mayo a noviembre [16].

3.6 Zonificación sismo genética de la zona de estudio

Climent et al. [22] presentan una zonificación sismo genética para Costa Rica, tomando en consideración criterios como patrones de fallamiento, mecanismos de ruptura, tamaño de las zonas de ruptura de terremotos pasados, entre otros, dando como resultados zonas sísmicas delimitadas geométricamente en tres dimensiones y regidas por el mismo proceso de producción de sismos.

3.6.1 Zonificación sísmica asociada a fallas corticales para la zona de estudio

Para la zonificación para fallas corticales o superficiales, con profundidades de ruptura entre 0 y 25 km, se puede ubicar la zona de estudio en la zona sísmica Antearco Pacífico Central [22]. Por la extensión de las fallas enmarcadas en esta zona, se podría esperar un evento máximo de magnitud 7,1 Mw.

De acuerdo con el Atlas Tectónico de Costa Rica [23], la zona de estudio es atravesada por una falla inferida o probable del Terciario y/o Cretácico, y cerca pasan dos fallas del Cuaternario, La Falla Tárcoles y la Falla Herradura. La Falla Herradura tiene una longitud de 7 km y con movimiento vertical. Tiene un potencial de generar sismos de magnitud 5,6 Mw con aceleraciones de 0,2 g y una intensidad máxima VIII en la zona epicentral [24]. La Falla Tárcoles, por su parte, tiene una longitud de 55 km y es de tipo inversa con una componente transcurrente. Tiene un potencial de producir sismos de magnitud 7,0 Mw con aceleraciones de 0,5 g a 0,6 g a lo largo de la zona de ruptura, con intensidades entre VIII y IX en Jacó [25]. Históricamente, para la ciudad de Jacó se han registrado sismos importantes. Climent et al.[22] destacan un sismo asociado a la Falla Tárcoles ocurrido en 1924 de Mw 7,0 que alcanzó intensidades máximas de X.

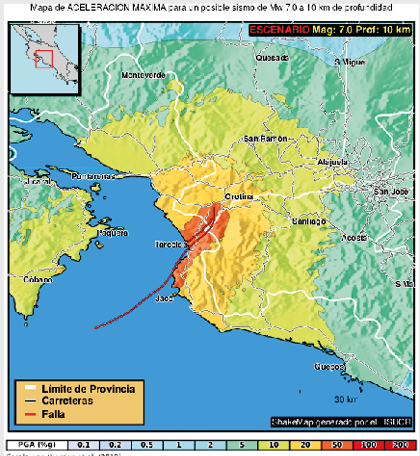

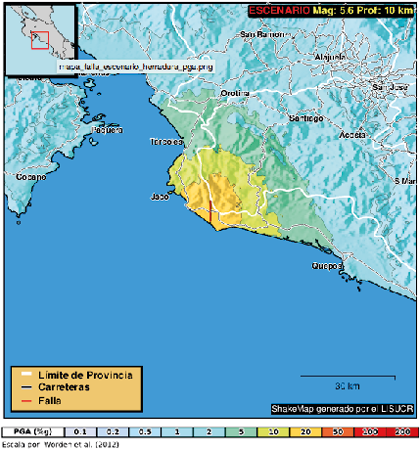

Para ambas fallas, como para el resto de fallas activas en Costa Rica, el Laboratorio de Ingeniería Sísmica de la Universidad de Costa Rica ha planteado escenarios simulados de eventos máximos posibles de acuerdo a la longitud de cada falla, para un sismo con una profundidad de 10 km. Para el caso de la Falla Tárcoles, para un sismo de magnitud Mw 7,0 con una profundidad de 10 km, se podrían esperar en la zona de estudio aceleraciones cercanas a los 0,20 g; mientras que, para la Falla Herradura, para un sismo de magnitud Mw 5,6 con una profundidad de 10 km, se podrían esperar en la zona de estudio aceleraciones cercanas a los 0,20 g [24][25]. Las Fig. 10 y 11 muestran los mapas de aceleración máxima para las respectivas fallas y respectivos sismos a una profundidad de 10 km.

3.6.2 Zonificación sísmica relacionada con la subducción para la zona de estudio

Climent et al.[22] definen dos fuentes sísmicas asociadas con el proceso de subducción de la placa Caribe sobre la Cocos. Estas fuentes se definen de acuerdo con el mecanismo de producción de sismos y la profundidad de las mismas, dando como resultados una zona sísmica de subducción interplaca, con generación de sismos entre los 25 y 60 km de profundidad, y otra zona intraplaca con generación de sismos con profundidades mayores a 60 km.

El área en estudio se ubica según Climent et al.[22] en la zona sísmica interplaca Quepos, la cual podría generar sismos máximos de 7,2 Mw. Respecto a la zonificación intraplaca, el área en estudio se ubica en la zona sísmica intraplaca Central, la cual podría generar eventos máximos del orden de 7,5 Mw.

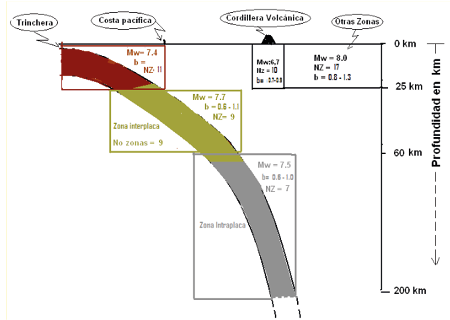

La Fig. 12 muestra el modelo en perfil de las zonas sísmicas en profundidad propuesto por Climent et al.[22] para Costa Rica.

3.7 Topografía de la zona de estudio

La zona de estudio corresponde con llanuras aluviales de topografía relativamente plana, correspondientes a zona de deposición de baja energía, rodeada por montañas con elevaciones aproximadas a los 120 m sobre el nivel del mar (msnm) al oeste, 250 msnm al este y 500 msnm al norte. La propia zona de análisis se ubica entre los 60 msnm, aproximadamente, y cero msnm (zona de playa).

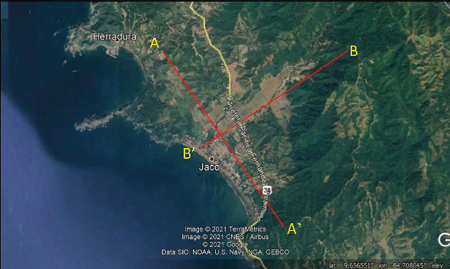

La Fig. 13 muestra la ubicación en planta de dos secciones topográficas obtenidas de Google Earth, mientras que las Fig. 14 y 15 muestran la variación de elevaciones para dichas secciones.

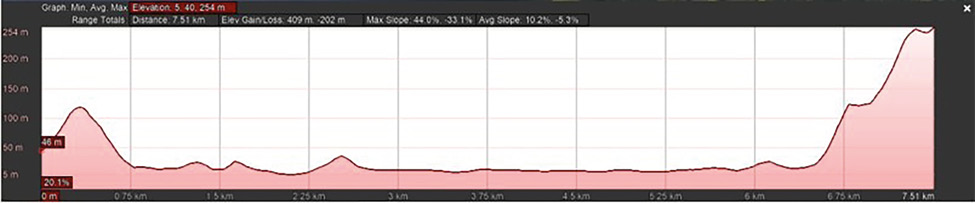

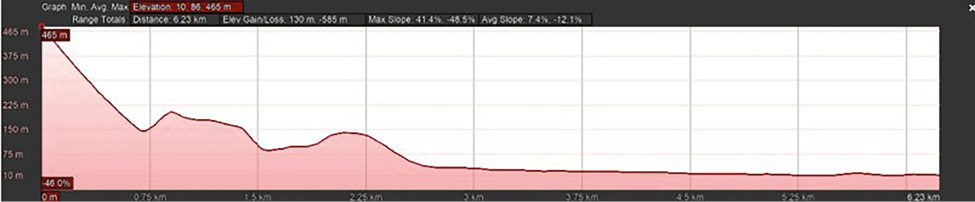

La Fig. 16 muestra una imagen aérea con la variación de elevaciones a partir de curvas de nivel cada 40 m tomada de [15], donde se observan los barrios de la ciudad de Jacó, usados de referencia para los análisis de resultados.

3.8 Sondeos CPTu

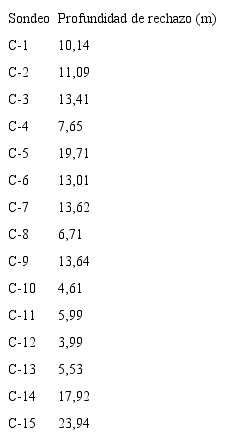

Se realizaron en total quince sondeos CPTu con una profundidad máxima de investigación correspondiente a la de rechazo del cono, la cual se muestra en el Cuadro III.

Para la ejecución de los sondeos, se utilizó una máquina de perforación marca TMG modelo CPT-223 con una capacidad de empuje de 20 t y un cono marca Vertek modelo HT Series 10 cm²/10 t con medición de poro en la posición u₂. Para la interpretación de los datos, se aplicó un filtro de correlación cruzada entre la resistencia del cono, q_c, y la resistencia por fricción, f_s, para compensar el desfase entre las profundidades en las que se miden ambos parámetros.

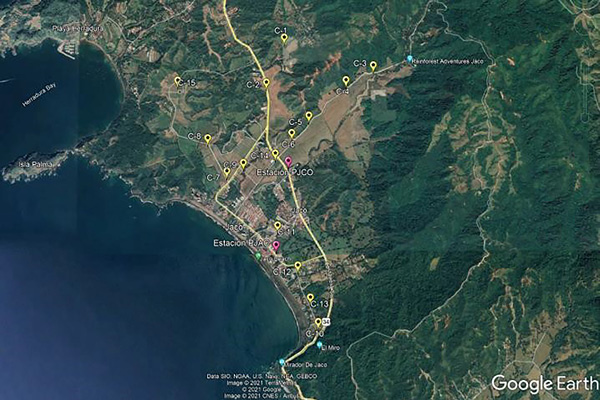

La Fig. 17 muestra la ubicación de los sondeos CPTu realizados en una imagen aérea de la zona de estudio, y la Fig. 18 la ubicación de los sondeos respecto al mapa de suelos del Código de Cimentaciones de Costa Rica [1].

3.9 Descripción geotécnica de la zona de estudio

Al tratarse de una zona tan extensa las condiciones geotécnicas varían de un punto a otro, por lo tanto, no se tiene un perfil geotécnico homogéneo que permita describir toda el área analizada. No obstante, se puede indicar, de forma general, que a nivel superficial se identificaron arenas, arenas limosas y limos arenosos de densidad relativa suelta a media, subyacidas por arenas de compacidad, variando entre suelta y densa, con intercalaciones de arcillas y arcillas limosas a diferentes profundidades del perfil según la ubicación de los sondeos, de consistencia variante entre suave y dura.

3.10 Método de análisis, magnitud de sismos, aceleraciones máximas y escenarios de análisis

Para la determinación del desencadenamiento de la licuación, se hizo uso del método de Boulanger y Idriss [14]. La escogencia de este método sobre otros se hizo en función a que este considera de una manera más precisa la forma de la curva de resistencia a licuación, que depende del tipo de suelo y su densidad, como se ha observado en ensayos de laboratorio [10].

Para la determinación de las magnitudes de sismos a considerar en los análisis, se tomó de referencia la zonificación sismo genética realizada por Climent et al. [22] para Costa Rica, que separa las fuentes en relacionadas con el proceso de subducción, tanto interplaca como interplaca, así como en relacionadas con sistemas de fallas corticales.

Sobre los sismos por subducción, Climent et al.[22] identifican dos zonas sísmicas, una de subducción interplaca y otra intraplaca. El área en estudio se ubica en la zona sísmica interplaca Quepos con sismos máximos esperables de hasta 7,2 Mw. Por su parte, el área en estudio se ubica en la zona sísmica interplaca Central, la cual podría producir sismos máximos cercanos a 7,5 Mw.

Sobre los sismos corticales, la zona del proyecto se ubica en la zona sísmica Antearco Pacífico Central con un potencial de producir un sismo máximo de magnitud 7,1 Mw [22]. El Laboratorio de Ingeniería Sísmica identifica dos fallas activas en la zona de estudio, la Herradura y la Tárcoles, descritas en el apartado 3.6 anterior, las cuales muestran un potencial de producir sismos máximos de una magnitud congruente con la propuesta por Climent et al. [22] para sismos corticales en la Zona Pacífico Central, de magnitud 5,6 Mw y 7,0 Mw, respectivamente, para la ruptura total de la falla a una profundidad de 10 km.

Para la determinación de las aceleraciones máximas a considerar en los análisis, se hizo uso de las ecuaciones predictivas del movimiento del suelo para sismos corticales y de subducción propuestas por Schmidt [27] para América Central. Se analizan escenarios considerando aceleraciones iguales a la media y a la media más una desviación estándar para cada caso.

Dadas las anteriores consideraciones, junto a las variaciones máximas del nivel freático, que se estiman para la zona por Gómez et al.[16], se analizan los siguientes escenarios:

Escenarios para sismos corticales

1. 1. Nivel freático a 1 m, magnitud 7,0 Mw, distancia hipocentral 10 km, aceleración 0,52 g (1,34 g, considerando una desviación estándar).
2. 2. Nivel freático a 1 m, magnitud 7,0 Mw, distancia hipocentral 25 km, aceleración 0,22 g (0,55 g, considerando una desviación estándar).
3. 3. Nivel freático a 5 m, magnitud 7,0 Mw, distancia hipocentral 10 km, aceleración 0,52 g (1,34 g, considerando una desviación estándar).
4. 4. Nivel freático a 5 m, magnitud 7,0 Mw, distancia hipocentral 25 km, aceleración 0,22 g (0,55 g, considerando una desviación estándar).

Escenarios para sismos por subducción interplaca

1. 1. Nivel freático a 1 m, magnitud 7,2 Mw, distancia hipocentral 25 km, aceleración 0,80 g (1,80 g, considerando una desviación estándar).
2. 2. Nivel freático a 1 m, magnitud 7,2 Mw, distancia hipocentral 60 km, aceleración 0,26 g (0,59 g, considerando una desviación estándar).
3. 3. Nivel freático a 5 m, magnitud 7,2 Mw, distancia hipocentral 25 km, aceleración 0,80 g (1,80 g, considerando una desviación estándar).
4. 4. Nivel freático a 5 m, magnitud 7,2 Mw, distancia hipocentral 60 km, aceleración 0,26 g (0,59 g, considerando una desviación estándar).

Escenarios para sismos por subducción intraplaca

1. 1. Nivel freático a 1 m, magnitud 7,5 Mw, distancia hipocentral 60 km, aceleración 0,38 g (0,85 g, considerando una desviación estándar).
2. 2. Nivel freático a 1 m, magnitud 7,5 Mw, distancia hipocentral 280 km, aceleración 0,05 g (0,12 g, considerando una desviación estándar).
3. 3. Nivel freático a 5 m, magnitud 7,5 Mw, distancia hipocentral 60 km, aceleración 0,38 g (0,85 g, considerando una desviación estándar).
4. 4. Nivel freático a 5 m, magnitud 7,5 Mw, distancia hipocentral 280 km, aceleración 0,05 g (0,12 g, considerando una desviación estándar).

3.11 Evaluación de las potenciales manifestaciones en superficie para el escenario de análisis crítico

Se presenta a continuación un análisis de los resultados para el escenario considerado como crítico, correspondiente al número 5, el cual supone el nivel freático a 1 m de profundidad y que suceda un sismo de magnitud 7,2 Mw a una distancia hipocentral de 25 km, produciendo una aceleración media en la zona de estudio de 0,80 g.

Si bien el Código de Cimentaciones de Costa Rica define la zona de la ciudad de Jacó como susceptible a licuación, pudiéndose en un principio suponer que el potencial de licuación y sus posibles consecuencias pudieran ser las mismas para toda el área, los análisis realizados permiten determinar que no es así. Al contrario, los suelos con mayor potencial de licuación, asociados a valores de LPI altos, se concentran en una zona que corresponde a los suelos no consolidados atravesados por el Río Copey y la Quebrada Doña María, cuerpos de agua que corren a través de los barrios Copey, Camboya, Santa Lucía y Los Frijoles, asociados a los sondeos C-3, C-4, C-5, C-6, C-14, C-9 y C-7 y en los cuales se podría esperar licuación severa según los valores de LPI estimados. Precisamente, en esta zona, se ubican algunos centros de enseñanza primaria y secundaria, entre otra infraestructura primordial, los cuales se verían expuestos, en mayor grado, a potenciales daños producto de licuación de suelos, en caso de que utilicen sistemas de suelo- cimentación superficiales.

Existe otra zona correspondiente a barrios Pochotal y Los Cholos, donde los resultados de LPI obtenidos permiten concluir que el potencial de licuación es bajo. En esta zona, se ubica el centro de salud de la ciudad de Jacó y la estación local de Cruz Roja, organismo de primera respuesta ante una eventual emergencia. Entre ambas zonas, donde se ubican los barrios La Amistad y El Invu, según los valores de LPI estimados, se esperarían condiciones intermedias. En el barrio La Amistad, se ubica la estación de bomberos de la ciudad de Jacó, igualmente institución de primera respuesta ante una eventual emergencia. La Fig. 19 muestra la distribución de los valores de LPI obtenidos en la zona de estudio, siendo la zona azul la que presenta menores valores de LPI y las rojas los mayores, las verdes corresponden a zonas intermedias.

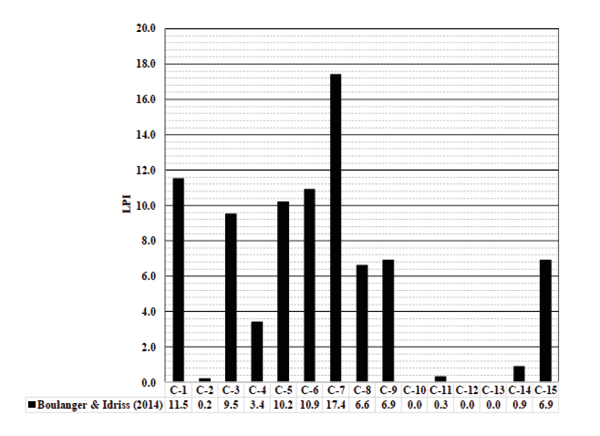

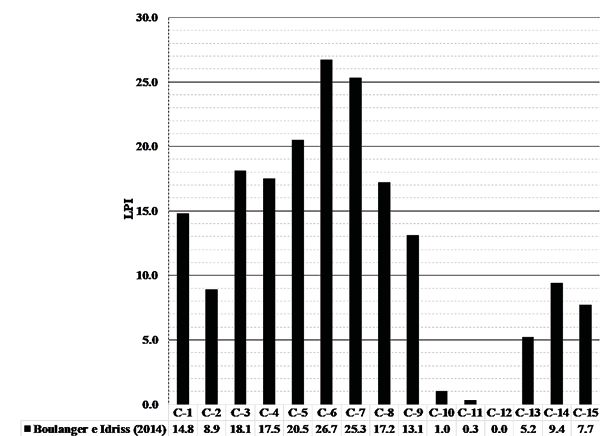

La Fig. 20 muestra un gráfico con los valores de LPI asociado a cada sondeo para el escenario de análisis 5.

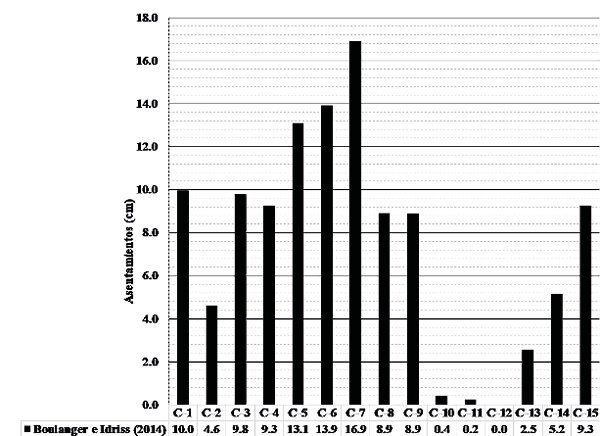

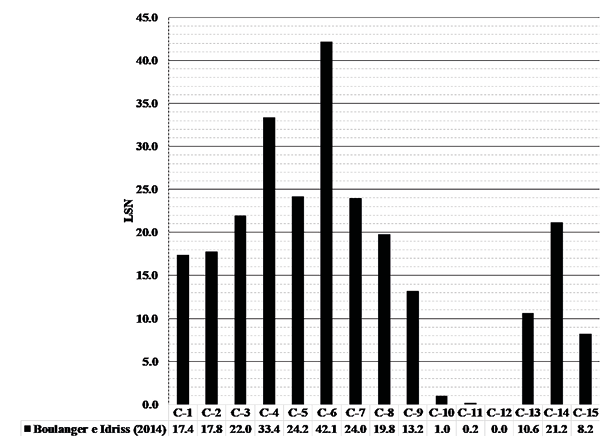

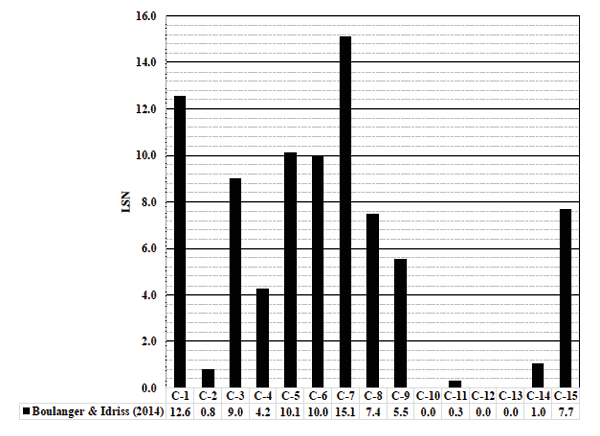

La Fig. 21 muestra, por su parte, un gráfico con la variación de los valores de LSN para el escenario de análisis 5.

De acuerdo con los niveles de desempeño que define la New Zealand Geotechnical Society [20], para la zona de terreno que abarca los sondeos C-3, C-4, C-5, C-6, C-14, C-9 y C-7, con valores de LPI entre 9,4 y 26,7 y valores de LSN entre 12 y 42, sería de esperar que se presenten daños moderados a severos, que podrían verse representados superficialmente por asentamientos desde los 10 cm a más de 20 cm. Esta categorización corresponde con la estimación de asentamientos realizados para los mismos sondeos, que va desde los 5 a 17 cm, según se muestra en la Fig. 22.

Para la zona que abarca los sondeos C-10, C-13, C-12 y C-11, los valores de LPI y LSN permiten concluir que en este caso se esperarían daños leves o insignificantes, asociados a deformaciones despreciables del terreno y pequeños asentamientos. Esta misma condición se refleja en la estimación de asentamientos realizada, pues, para los sondeos C-10, C-11 y C-12, los asentamientos estimados están por debajo de los 0,5 cm y, para el sondeo C-13, se estimaron en 2,5 cm, aproximadamente.

Por último, para la zona identificada como de potencial de daño intermedio, correspondiente a los sondeos C-1, C-2, C-8 y C-15, los valores estimados de LPI y LSN permiten determinar que para la zona de los sondeos C-1, C-2 y C-8 se podrían esperar daños altos, asociados a asentamientos en el rango de los 10 a 20 cm, mientras que, para la zona del sondeo C-15, se esperarían daños moderados. A partir de la estimación de los valores de asentamientos, los resultados del sondeo C-2 corresponden a un nivel de desempeño moderado, mientras que los sondeos C-1, C-8 y C-15 están asociados a un nivel de daño alto, con valores estimados de asentamientos entre 9 y 10 cm. Para el sondeo C-2, los asentamientos estimados son de casi 5 cm.

A pesar de estas últimas observaciones, se tiene que para la descripción que hace la New Zealand Geotechnical Society [13] sobre los niveles de desempeño esperado y para los valores de asentamientos estimados, existe una buena correlación entre estos resultados y podría usarse esta clasificación como base para una escala adaptada a las condiciones propias de la ciudad de Jacó, ajustando las consecuencias esperadas, en cuanto a asentamientos superficiales, a la escala de valores de LPI y LSN que hace esta institución.

Otro factor importante a evaluar ante los resultados obtenidos es el efecto del nivel freático. Esto permite también anticipar la variación en el potencial de licuación y posibles daños en superficie ante la ocurrencia de un sismo en época seca o en época lluviosa, y definir planes de respuesta en caso de que un sismo con características similares a las analizadas suceda con nivel freático somero o a mayor profundidad.

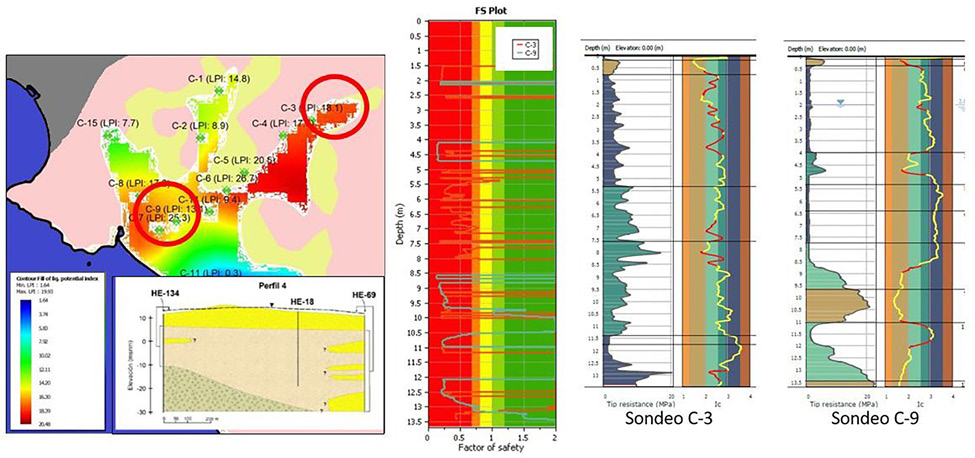

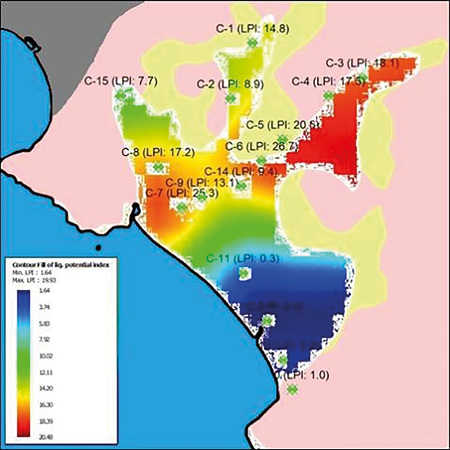

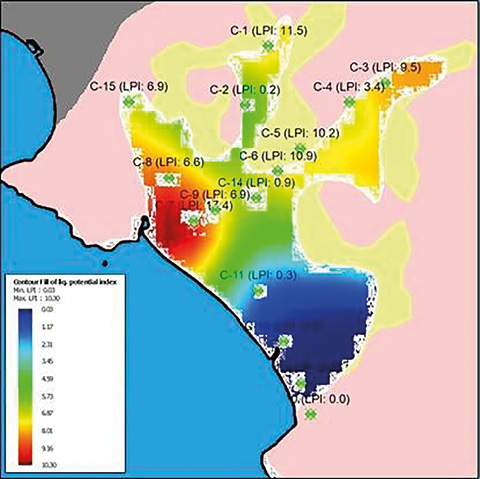

Se presenta en la Fig. 23 el mapa de LPI y en las Fig. 24 y 25 gráficos con los resultados LPI y LSN considerando el nivel freático, a 5 m de profundidad, considerando un sismo de 7,2 Mw y una aceleración de 0,80g, correspondiente con el escenario 7 analizado.

Se observa que la zona identificada como de bajo potencial mantiene su comportamiento, mientras que la zona donde se esperaría mayor daño migra ahora hacia la zona del sondeo C-7, manteniendo, no obstante, un nivel de daño esperado alto. Sin embargo, para el resto de sondeos, el potencial daño esperado baja a leve (sondeo C-14) y a moderado.

Por tanto, la ocurrencia del sismo de análisis con niveles freáticos altos o bajos tiene implicancia en los potenciales daños que pudieran ocurrir y en las zonas donde sería esperable potenciales manifestaciones de licuación.

Se analizan ahora las condiciones estratigráficas del terreno y la interacción entre capas correspondientes a los resultados obtenidos. En cuanto a la zona de bajo potencial de licuación, correspondiente a los sondeos

C-10, C-11 y C-12, se identificaron suelos con comportamiento mecánico asociado a arcillas y arcillas limosas, suelos poco susceptibles a sufrir movilidad cíclica. Estos sondeos corresponden a la zona que atraviesan las quebradas Lisa y Seca para las cuales sería recomendable una mayor investigación con sondeos CPT y otros métodos que permitan obtener muestras para envío a laboratorio para confirmar las características de los suelos ensayados, revisar los resultados obtenidos en esta investigación y modificar el mapa de suelos susceptible a licuación, según corresponda.

Referente a la zona con alto potencial de licuación, para los sondeos ubicados en esta zona, se tiene de forma general una distribución en básicamente toda la profundidad de los sondeos de capas potencialmente licuables, que varían en espesor, pero distribuidas a lo largo de todo el sondeo. También, se observó la presencia de un estrato de espesor importante a profundidad potencialmente licuable, pero con capas superficiales, si bien de poco espesor, pero igualmente licuables. Para la primera condición, este comportamiento hace que la tendencia en los resultados de LPI y LSN sea similar, en cuanto a que se tiene una distribución en el perfil del terreno de muchas capas potencialmente licuables con una acumulación en todo el perfil de deformaciones volumétricas. Mientras que, para el segundo caso, se tiene una concentración en el perfil de capas potencialmente licuables con las deformaciones volumétricas concentradas en dichas capas, donde la acumulación de los asentamientos esperados se da en profundidad, lo cual podría mitigar las potenciales manifestaciones en superficie de la licuación.

Para el caso de las zonas con potencial intermedio, básicamente se tiene el segundo caso antes mencionado, donde las capas potencialmente licuables de suelo son de espesor importante pero concentradas en profundidad en el terreno o pocas y muy delgadas, pero ubicadas en superficie, según se muestra en la Fig. 26.

4. Conclusiones

Los resultados de este estudio permiten concluir que:

1. 1. La zona analizada categorizada como de suelos susceptibles a licuación presenta una zona definida donde el potencial de licuación es muy bajo, con suelos con comportamiento mecánico asociados a arcillas y arcillas limosas. El resto de la zona muestra un comportamiento diferenciado, con zonas donde el potencial es mayor que en otras.
2. 2. Esta variación en el potencial de licuación se puede asociar a virtuales daños y manifestaciones superficiales diferenciados por zona, según la amenaza sísmica representada en los análisis por medio de la magnitud de un sismo y las aceleraciones que este podría producir.
3. 3. La identificación de zonas con mayor potencial de evidencia superficial de licuación, retratado así por medio de índices de severidad de licuación, permite priorizar las zonas a investigar con mayor detalle para el desarrollo de proyectos privados, de infraestructura púbica y la ubicación de edificaciones primordiales como pudieran ser escuelas, gimnasios, clínicas, estaciones de bomberos, entre otros. Estas consideraciones deberían tomarse en cuenta para un plan regulador, aprovechando que hay zonas donde hay poca o nula infraestructura construida.
4. 4. Se hace evidente la necesidad de realizar una investigación con un mayor alcance para la valoración del potencial de licuación y las posibles consecuencias (riesgo) sobre la infraestructura ya construida y su posible afectación en caso de presentarse un sismo con características similares a los analizados en este estudio. Esta valoración debería hacerse de forma independiente para la infraestructura que se evalúe, es decir, un análisis para líneas vitales, por ejemplo, otro para infraestructura habitacional o edificios de corta altura, otra para edificios de mayor altura, etc., tomando en consideración para estos últimos casos el sistema estructural, el material de construcción, el estado de la construcción, etc.
5. 5. La ocurrencia de un sismo, si bien se podría considerar que produciría aceleraciones similares en toda la zona de estudio, tendría efectos muy distintos en diferentes partes según lo evaluado.
6. 6. Los resultados obtenidos por medio de índices sirven de insumo para la generación de mapas y para la toma de decisiones en zonas específicas donde se esperarían mayores daños superficiales por licuación de suelos.
7. 7. El potencial de licuación de un sitio no imposibilita la construcción de infraestructura, pero sí es un indicativo que el diseño y construcción de las obras que se contemplen deben ser adaptadas técnicamente a las condiciones potenciales de licuación. Esto podría requerir de una exigencia mayor en el alcance y cantidad de investigación geotécnica para zonas con mayor potencial de licuación, así como mayores inversiones para estos proyectos en su adaptación a las condiciones identificadas. En el caso de estructuras, podría tratarse de cimentaciones profundas o sistemas de mejoramiento de suelos, los cuales, según su alcance, podrían representar una inversión importante para los proyectos que se planteen.
8. 8. Se pueden caracterizar zonas particulares dentro del área analizada, donde las manifestaciones superficiales de licuación serían mayores respecto a otras zonas. Se recomienda implementar zonas de observación en las cuales sería potencialmente evidente a nivel superficial la ocurrencia de licuación. Estas zonas se deberían estudiar en mayor detalle y podrían ser usadas de base para la calibración de rangos de daño esperado ante un eventual sismo que produzca evidencia superficial de licuación.
9. 9. Las estructuras enterradas, como líneas vitales (e.g. acueductos, gaseoductos) son predominantemente afectadas por la deformación del suelo circundante. Es importante identificar las zonas críticas de este tipo de infraestructura y ubicarlas respecto a los mapas generados para tomar las acciones de reforzamiento necesarios para que no fallen en caso de emergencia, o bien construir sistemas con redundancia que no detengan su funcionamiento en caso de que se presente licuación en un grado tal que dañe partes de estos sistemas.
10. 10. Los índices de severidad de licuación discutidos pueden proporcionar una indicación de la gravedad de un problema de asentamiento inducido por licuación, pero requerirán ajustarse a partir de casos de ocurrencia de licuación apegadas a las condiciones propias de la zona de estudio.
