En general todas las biomasas que contengan carbohidratos, proteínas, grasas y celulosa como componentes principales, pueden ser empleados como sustratos para la producción de biogás. Inicialmente, las impurezas (p. ej.: piedra, arena, vidrios, plásticos, etcétera.) contenidas en los residuales biodegradables deben ser removidas para favorecer el proceso de digestión anaerobia (p. ej.: reduciendo fundamentalmente la formación de espumas y las obstrucciones). En otros casos los residuales biodegradables requieren de un tratamiento (pretratamiento) que mejore su degradación en la etapa posterior (digestión anaerobia). El objetivo de la etapa de pretratamiento es modificar la estructura de los materiales complejos (generalmente lignocelulósicos), con la disminución del grado de polimerización, el debilitamiento de los enlaces de la lignina con los carbohidratos y el incremento del área superficial, favoreciendo de este modo la biodegradabilidad de los sustratos complejos. ^2,8 Estos pretratamientos pueden clasificarse en físicos, químicos o biológicos.

El pretratamiento físico es muy común en las aplicaciones industriales. Dentro de los pretratamientos físicos se reportan los pretratamientos mecánicos y térmicos. ⁸

El pretratamiento mecánico puede llevar, en algunos casos, a la disminución del tamaño de los sólidos presentes en el residuo y en otros a la destrucción de las células. La técnica de reducción de tamaño incrementa el acceso de los microorganismos, debido a la ruptura de grandes estructuras a cadenas más cortas, de ahí que por esta vía se pueda esperar un mejoramiento del proceso de digestión anaerobia. ⁸ En este proceso el gasto energético para la operación es directamente proporcional al tamaño de las partículas requerido, el cuál ha sido reportado entre 1 y 4 mm. ⁹

El pretratamiento térmico conduce a una mejora en la eficiencia del proceso de digestión (≤ 30%). ⁹ Típicamente, el proceso ocurre a temperaturas de entre 135 y 220 ºC, presiones por encima de los 10 bar y tiempos de retención de algunas horas. ⁹ Los requerimientos excesivos de energía para el calentamiento y enfriamiento del residual han sido reportados como una de las limitaciones de estos métodos. ⁸ Sin embargo, estos pueden ser económicamente factibles cuando se ejecutan utilizando el calor regenerado en el proceso. ⁹

El pretratamiento químico puede ser empleado para el tratamiento de materiales lignocelulósicos (p. ej.: cachaza, bagazo y residuales de la producción de granos). Muchas veces los pretratamientos químicos son empleados de manera combinada con los térmicos. Es común el uso de ácidos (p. ej.: clorhídrico y sulfúrico) o soluciones alcalinas de hidróxido de sodio y potasio. Los tiempos de retención son considerados cortos (algunas horas) comparados con los de los reactores anaerobios y como resultado se obtiene un sustrato de mayor biodegradabilidad. Las principales desventajas de este método son la baja eficiencia energética y el incremento en los costos de operación por el uso de aditivos químicos que muchas veces no justifican la construcción de una planta a escala industrial. Por tal motivo estos pretratamientos son aplicados mayormente en aplicaciones industriales que permitan aprovechar los residuales de otros procesos (aditivos químicos y calor). ⁹

Los procesos biológicos también pueden ser empleados para el pretratamiento de los sustratos. Diversos estudios han sido reportados para el pretratamiento de residuos lignocelulósicos, con el empleo e inoculación de enzimas específicas (p. ej.: celulosa, proteasa y carbohidrasas) capaces de hidrolizar este tipo de material. ^8,9 Como inconveniente principal se reporta la necesidad de una etapa previa que garantice el ataque enzimático. De ahí que esta alternativa pudiera utilizarse después de uno de los pretratamientos abordados anteriormente.

Esta etapa es considerada la más importante dentro del proceso bajo estudio, pues es el momento en el que se produce el gas combustible, los bioabonos y se reduce la carga contaminante del residual. ² La misma tiene por objeto descomponer el material orgánico en un digestor hermético, sin oxígeno molecular, prosiguiendo el proceso hasta que se produzca metano, dióxido de carbono y otros gases. El proceso es una suma de reacciones bioquímicas provocadas por el cultivo de una mezcla de bacterias.

El desarrollo de la tecnología de digestión anaerobia ha estado encaminada, de forma general, al diseño de digestores capaces de cumplir con requerimientos básicos como: altas tasas de carga orgánica continuas, tiempos de retención hidráulicos cortos para minimizar el volumen de reactor y maximizar la producción de metano. ¹⁰

Las diferencias en las tecnologías se basan fundamentalmente en el diseño del reactor anaerobio y se clasifican de acuerdo a los parámetros operacionales como: el contenido de sólidos en la alimentación (húmeda y en seco), las etapas del proceso (una etapa o multietapas), el régimen de alimentación (discontinuo o continuo) y la temperatura de operación (mesofílico o termofílico).^11-13 Otras clasificaciones incluyen aspectos como el tamaño de la planta y la aplicación de la tecnología. ¹⁴

Cuando la alimentación se caracteriza por un alto contenido de sólidos, mayor de un 15 %, se considera el proceso de digestión anaerobia en estado seco y cuando está entre 0,5-15 % se trata de digestión húmeda o de líquidos.

Varias configuraciones de reactores se han desarrollado para el tratamiento de residuos en general, entre ellos: el reactor de tanque completamente mezclado (CSTR), el reactor de lodo granular expandido (EGSB), el reactor anaerobio de película fija, el reactor anaerobio de flujo ascendente con manto de lodos (UASB). Por sus ventajas el CSTR, el UASB y el EGSB han sido los más utilizados. ¹⁵

El reactor CSTR (Figura 1A) es sencillo de operar, aunque menos eficaz en cuanto a calidad del efluente en comparación con otras tecnologías. Sus limitaciones se enmarcan en retener las bacterias que catalizan el proceso dentro del reactor y en la pérdida de materia particulada no degrada por corto circuitos.¹⁶⁾ Ha sido usado en el tratamiento de lodos de depuradoras, excretas de animales, residuos industriales ¹⁷ y es actualmente el de mayor aplicación en la degradación de cultivos energéticos como único sustrato o en codigestión.¹² Estos reactores operan de forma continua, ya sea en régimen de temperatura mesofílico o termofílico. Dentro de sus principales parámetros de operación están las cargas orgánicas volumétricas que oscilan alrededor de los 3 kg de solidos volátiles por m³ de reactor por día, alcanzando productividades de biogás de entre 1.5 y 2.0 m³ de biogás por m³ de reactor por día. ¹⁸ A pesar de esto, la recirculación parcial de biomasa desde el decantador (figura 1A) ha posibilitado el incremento, hasta cuatro veces, de la carga orgánica volumétrica y de la producción de biogás en plantas industriales (p. ej.: la compañía alemana BKW). Así mismo, estas plantas recirculan parte del efluente líquido (≈ 30%) evitando el consumo de agua para la dilución de los sustratos y simulando la digestión en seco.

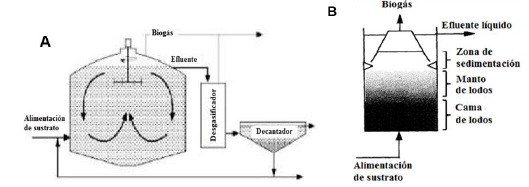

Fig. 1
Esquemas generales de reactores:(A) tanque completamentemezclado (CSTR). (B) flujo ascendente con manto de lodo (UASB.

Los reactores de flujo ascendente con manto de lodo (UASB por sus siglas en inglés), se caracterizan por el desarrollo de los microorganismos en forma de gránulos. Los reactores UASB son considerados como el diseño de preferencia para dar tratamiento a los residuales diluidos. ¹⁹

En estos reactores el sustrato es alimentado por el fondo y circula de forma ascendente a través de la cama de lodos donde se encuentran los gránulos (figura 1B). La formación del lodo granular es una condición necesaria para el logro de una operación satisfactoria, donde la eficiencia del reactor depende en gran medida de la concentración de biomasa activa y de las cargas orgánicas alimentadas al reactor. Cuando estos reactores alcanzan la condición de estado estacionario se puede observar una cama densa de este lodo granular en el fondo. Encima de esta cama de lodo se forma una zona consistente en finas partículas suspendidas, conocidas como el manto de lodos, y seguido de esta se observa una zona clara que constituye la zona de sedimentación.

Los reactores UASB pueden asimilar como promedio cargas orgánicas de 10 kg de DQO por m³ de reactor por día, con tiempos hidráulicos de retención de 24 h. ^{20,21,22,23,24,25} En la mayoría de los casos estos reactores remueven aproximadamente el 80% de la DQO alimentada ^20-25, por tal motivo se requiere de una etapa posterior de tratamiento que garantice las normas de vertimiento de DQO.²⁶⁾ Las velocidades de ascenso garantizan la formación del lodo granular, por lo que se recomiendan valores de entre 0.1 y 1.0 m/h. ⁽²⁷⁾ De esta forma los reactores UASB (operando a temperaturas mesofílicas) pueden producir entre 4 y 5 m³ de biogás por m³ de reactor al día. ^25,22,20 Para la operación de estos reactores es recomendable el uso de residuales líquidos de bajos contenidos de sólidos suspendidos (≤ 0.5 g/L) ²⁸, ya que estos pueden deteriorar los agregados microbianos, formar espuma y ocasionar, la sobrecarga del reactor.²⁹⁾

Reactores de lodo granular expandido (EGSB)

Los reactores de lodo granular expandido (EGSB por sus siglas en inglés) (figura 2), son considerados como una evolución de los reactores UASB. La existencia de espacios muertos en los reactores UASB ha sido reportada entre el 7 y el 41%. ³⁰ Para reducir estos espacios los reactores UASB fueron modificados, recirculando parte del efluente para expandir la cama de lodo. ³¹ Esta transformación dio origen a los reactores EGSB.

Fig. 2
Esquema general de un reactor de lodo granular expandido (EGSB)

Este tipo de reactor puede alcanzar mayores volúmenes activos y mayores velocidades de ascenso debido al uso de altas relaciones de recirculación (recirculación/alimentación). Esto origina una expansión de la cama del lodo granular, un mejor contacto entre los microorganismos y el sustrato y una reducción de los espacios muertos con respecto a los UASB.³¹⁾ Estos reactores tienen como desventaja la baja eficiencia de remoción de sólidos suspendidos lo cual incrementa la necesidad de utilizar etapas de post-tratamiento para el efluente líquido obtenido. Las cargas orgánicas que pueden alcanzar son muy altas (≈ 40 kg de DQO por m³ de reactor por día), de igual forma superan a los reactores UASB en las velocidades de ascenso (4 - 10 m/h), las productividades volumétricas (5.0 - 6.5 m³ biogás /m³ reactor por día) y las eficiencias de remoción (90 - 98%), siendo muy bajos los tiempos de retención hidráulica (2 - 7 h). ^{29,32,33,34,35)}

Una vez que los sustratos han sido digeridos se hace necesario un tratamiento adicional a los efluentes del reactor. Existen varias posibilidades para la utilización del digestato líquido o sólido, el más común es su uso como fertilizante. Cuando se utilizan sustratos diluidos (1 - 5 % (w/w), sólidos totales) en la etapa de digestión anaerobia, el digestato es usualmente bombeado para su aplicación a los suelos (fertirriego). Sin embargo en algunas ocasiones es necesario su almacenamiento para su estabilización y mineralización, para lo cual puede ser utilizado un sistema de lagunas. ⁹

Cuando se utilizan sustratos sólidos (concentración de sólidos totales entre 20-30 %) en la etapa de digestión anaerobia, el digestato es mecánicamente deshidratado por medio de centrifugas y filtros prensa y luego las fracciones líquidas y sólidas son utilizadas independientemente. El digestato sólido, una vez deshidratado, puede ser utilizado directamente como fertilizante o estabilizado mediante el compostaje. La fracción líquida separada puede ser utilizada en la preparación de los sustratos como agua de dilución aunque se debe prestar mucha atención al posible incremento en concentración de sales y otros compuestos inhibitorios que afectan el proceso de digestión anaerobia. Es por ello que solo un porciento de la fracción líquida es usada en la preparación de los sustratos y el resto es tratado como agua residual. ⁹

Existe un gran número de tecnologías que han sido desarrolladas para la purificación del biogás. Cada tipo de tecnología tiene sus ventajas y desventajas y poseen una factibilidad técnica y económica demostrada. ³⁶ La mejor alternativa desde el punto de vista económico va a depender en gran medida de la calidad requerida en el biogás purificado (que está en función de su uso final), de la operación del proceso de digestión anaerobia y del tipo de sustrato empleado. ^36,37 En Alemania, el biogás es utilizado en sistemas combinados de producción de calor y electricidad (CHP, por sus siglas en inglés) después de remover el sulfuro de hidrógeno y el agua presente. Sin embargo, para el uso del biogás como combustible motor o para su inyección a la red los requerimientos de calidad suelen ser muy superiores. ³⁷

En general, los principales compuestos que pueden requerir su eliminación del biogás en sistemas de purificación son el H₂S, el NH₃, el CO₂ y el H₂O. ³⁷ Algunas recomendaciones sobre el tipo de purificación a emplear en cada caso fueron reportadas por Abatzoglou y Boivin. ³⁸ En primer lugar, la remoción del sulfuro de hidrógeno y el agua es obligatoria para cualquier utilización del biogás. En segundo lugar, la presencia del amoníaco causa un ligero incremento de las emisiones de (NO_x) y finalmente, la remoción del dióxido de carbono no es obligatoria (origen es biogénico por lo que no es considerado como un contaminante). Existen un gran número de tecnologías disponibles para la remoción del CO₂ y el H₂S contenido en el biogás.

El sulfuro de hidrógeno (H₂S) puede ser removido en el interior del digestor por métodos biológicos utilizando microorganismos de la familia de los Thiobacillus o los Sulfolobus (micro-oxigenación) o dosificando cloruro de hierro al interior del digestor. ^39-41 Aunque este método es muy empleado tiene la desventaja de que el azufre elemental formado se puede reconvertir en H₂S y por esta razón los procesos externos son recomendados. ⁴² El H₂S puede ser removido de conjunto con el CO₂ utilizando scrubbers con agua, mientras que otros sistemas como el sistema de absorción por variación de presión (PSA por sus siglas en inglés) utiliza carbón activado para eliminar el H₂S. El método biológico, que emplea microorganismos de la familia de los Thiobacillus, ha sido comúnmente recomendado como proceso externo, mientras que otros diseños se utilizan para purificar el biogás obtenido cuando se utilizan sustratos de alto contenido de azufre (p. ej.: vinazas); entre ellos la absorción en soluciones de quelatos de hierro y la absorción en soluciones de sulfatos de hierro. ⁴³

La oxidación biológica con adición de aire puede llevarse a cabo en los llamados biofiltros de goteo que contienen en su interior una columna empacada para la inmovilización de los microorganismos.³⁶Estas tecnologías utilizan especies quimiotróficas. ³⁸ Específicamente, Thiobacillus sp. ha sido ampliamente utilizado ya que tienen la habilidad de crecer bajo condiciones extremas (p. ej.: deficiencia de oxígeno y bajos valores de pH). ⁴⁴ Estas bacterias quimiotróficas pueden utilizar el dioxígeno como electrón aceptor u otro electrón aceptor (p. ej.: nitratos) en condiciones anaerobias ⁴⁴, aunque la mayoría de los reactores utilizan la respiración aerobia. ⁴⁵ Este proceso consiste en la adición de oxígeno del aire y nutrientes de manera continua o discontinua (Figura 3A).

Fig. 3
Esquemas generales de los procesos de bio-oxidación del H₂S: (A) con adición de aire (B) con remoción de H₂S por absorción en soluciones de quelatos de hierro.

En este proceso, el biogás sin tratar se mezcla con el aire en la entrada del biofiltro, pasa a través de la columna empacada y se pone en contacto con los microorganismos, al mismo tiempo que se alimenta la solución que contiene los nutrientes. ³⁶ Estos microorganismos oxidan el H₂S con el oxígeno molecular y convierten el compuesto indeseado en agua y azufre elemental (S⁰), bajo condiciones limitadas de oxígeno. ^38,44 El azufre elemental es separado en un filtro o sedimentador y puede ser empleado como bio-fertilizante. Cuando se alimenta un exceso de oxígeno la reacción produce ácido sulfúrico, lo cual genera la acidificación del medio. ^38,44)

La remoción de H₂S por absorción en soluciones de quelatos de hierro se lleva a cabo en procesos como el ¨Sulferox¨ and ¨Lo-Cat¨. Estos procesos se basan en la oxidación del H₂S a azufre elemental por medio de la adición de aire y con la ayuda de un compuesto (quelato de hierro) que sea fácilmente oxidado por el aire atmosférico y fácilmente reducido por el H₂S. ⁴⁶ El esquema general de este proceso se muestra en la Figura 3B, donde la solución absorbente contiene el complejo de hierro Fe³⁺L^n- (L es el ligando orgánico y n es su carga), el cual oxida al H₂S a azufre elemental (S⁰), reduciendo el Fe³⁺L^n- a Fe²⁺Lⁿ (reactor 1). ^47-50 El complejo de hierro es posteriormente regenerado en el reactor 2 mediante la adición de aire y el azufre elemental es separado en un filtro o sedimentador. ^47-50 El proceso puede transcurrir a temperaturas mesofílicas (35ºC ± 2) y es recomendado cuando las concentraciones de H₂S en el biogás oscilan entre 20 000 - 30 000 ppm_v.⁴³ En el mismo se hace necesaria la adición de compuestos químicos para evitar la degradación del ligando orgánico, el cual se transforma en ácido iminoacético. ³

Este proceso ha sido reconocido como un proceso ventajoso respecto a la absorción en quelatos de hierro, fundamentalmente por no necesitar la adición de compuestos químicos para su operación, por sus bajos costos de operación y por la rapidez con que ocurren las reacciones. ^51,52 El esquema general de este proceso es muy similar al anterior (Figura 3B). En la primera etapa del proceso (reactor 1) ocurre la absorción física con reacción química del H₂S en las soluciones acuosas de hierro (comúnmente sulfato de hierro III), seguida por la oxidación bioquímica de los iones ferrosos (reactor 2) que se forman por acción de microorganismos de la familia de los Thiobacillus ferrooxidantes en condiciones aerobias. ^38,51-53 El azufre elemental es separado también en un filtro o sedimentador.

El pH óptimo para la operación del proceso es 2, de esta forma se puede facilitar la ocurrencia de la reacción en el reactor 1, lo cual no afecta a los microorganismos que se encargan de la regeneración del sulfato de hierro III en el reactor 2, ya que los mismos pueden crecer a pH de entre 1 y 6, prefiriendo las condiciones de temperatura mesofílicas. ³⁸

La remoción del CO₂ puede llevarse a cabo por absorción en agua, por absorción en soluciones de aminas y por adsorción por variación de presión (PSA por sus siglas en inglés). ^36,54

La absorción del CO₂ en agua se favorece a bajas temperaturas y altas presiones. El proceso se lleva a cabo en scrubbers mediante la recirculación de agua a presión, que constituye el líquido lavador, donde queda atrapado el CO₂. Durante el paso del biogás por el scrubber, el CO₂ se disuelve con mayor facilidad que el CH₄, debido a su alta solubilidad en el agua. ³⁶ Por tal motivo, el agua de lavado abandona la columna de absorción saturada en dióxido de carbono, siendo transferida a un tanque de flasheo donde se reduce la presión bruscamente y se libera la mayor parte del gas. El agua es entonces enviada a una columna de desorción donde se pone en contacto, en contracorriente, con aire para eliminar el CO₂ remanente. Finalmente, el agua se envía nuevamente a la columna de absorción y así el proceso se repite continuamente (Figura 4A). ³⁶

Fig. 4
Esquemas generales de los procesos de remoción de CO₂:(A) por absorción en agua (B) por absorción en soluciones de aminas.

Las limitaciones de este método radican en que los componentes del aire, oxígeno y nitrógeno, se disuelven en el agua durante el proceso de desorción, siendo posteriormente transferidos a la corriente de metano “limpio”. Al mismo tiempo el metano se satura en agua durante el proceso, por lo cual es siempre necesario el secado del gas utilizando scrubbers de etilenglicol. ³⁶

La aplicación de esta tecnología se recomienda para proyectos de escala piloto e industrial; en los que el metano obtenido pueda ser utilizado sin la necesidad de una etapa posterior de compresión y cuando las cantidades de nitrógeno y oxígeno en la corriente de metano sean tolerables para los requerimientos de la etapa de generación de energía. ³⁶

La absorción química se caracteriza por una absorción física del componente gaseoso indeseado en el líquido de lavado, seguida por una reacción química entre ambos componentes que ocurre dentro de la fase líquida. Como resultado, la unión entre ambos componentes se hace mucho más fuerte que en la operación con agua y la capacidad de carga del scrubber es varias veces mayor. La reacción es muy selectiva y la cantidad de metano absorbida en el líquido es muy pequeña lo cual resulta en una alta recuperación de metano durante la operación (Figura 4B). La presión de trabajo de este proceso es muy baja (respecto a la de los scrubbers con agua) debido a la gran afinidad del CO₂ a los solventes típicamente empleados (soluciones acuosas de mono-etanolamina, di-etanolamina y metil-di-etanolamina). ³⁶

La alta selectividad de las aminas se torna en una dificultad durante la regeneración de la solución de lavado. Típicamente se requieren elevados gastos energéticos en la columna de desorción que son suministrados en forma de calor. En esta columna de desorción, la solución que contiene a las aminas es calentada hasta cerca de los 160 ºC donde la mayor parte del CO₂ es liberado como gas de alta pureza. Una pequeña parte del líquido de lavado se pierde por evaporación en la corriente de metano, por la cual tiene que ser reemplazado frecuentemente. ³⁶

La separación de los gases por adsorción se basa en los diferentes comportamientos de los gases de una mezcla al ser adsorbidos en la superficie de un sólido bajo presiones elevadas. El carbón activado y los tamices moleculares (zeolitas) son usualmente empleados como material adsorbente en este tipo de proceso ya que tienen la capacidad de adsorber el CO₂ del biogás y enriquecer su contenido de metano. ³⁶ Luego de la adsorción a altas presiones el material adsorbente es regenerado mediante la reducción gradual de la presión y la recirculación de biogás o metano. El gas residual (fundamentalmente CO₂) es liberado durante este último paso del proceso. Seguidamente, la presión comienza a incrementarse de nuevo mediante la alimentación de biogás o metano al sistema hasta que el adsorbedor esté listo para recomenzar el proceso (Figura 5). ³⁶

Fig. 5
Esquema general del proceso de remoción de CO₂ por absorción por variación de presión (PSA).

A escala industrial estas plantas utilizan cuatro, seis o nueve adsorbedores en paralelo y en diferentes posiciones dentro de esta secuencia para así lograr una operación continua (Figura 5). ³⁶ Durante la etapa de descompresión la composición del gas residual va cambiando en el tiempo debido a que el metano adsorbido es liberado en ese momento; por lo cual el gas residual es recirculado en ese entonces hacia la corriente de biogás que se alimenta al sistema. ³⁶ Al final de la operación el gas residual puede ser liberado a la atmósfera. Los contenidos de agua y sulfuro de hidrógeno en el biogás deben ser eliminados previos a esta etapa del proceso ya que ambos afectan irreversiblemente la capacidad adsorbente de este material.

En sentido general el método es aplicable cuando se quiere obtener una corriente de metano con 95-99% de pureza, para plantas de escala piloto e industrial y cuando el metano pueda ser utilizado directamente a la presión de salida del sistema. ³⁶

Este tipo de tecnología también ha sido empleada para la producción combinada de electricidad y calor. ⁵⁶ En turbinas de 5.6 MW de potencia se reportan eficiencias eléctricas y térmicas de 29 y 44% respectivamente. ⁵⁶ El biogás con un 60% de metano es también alimentado a las turbinas de gas. ⁵⁶ Los gases de escape de la combustión alcanzan temperaturas de alrededor de 500 °C y pueden ser recuperados en una caldera para la producción de vapor de alta calidad. ⁵⁵ Se recomienda que los gases exhaustos abandonen la caldera recuperadora a temperaturas de 150 °C para evitar la corrosión de los componentes del sistema. ^55,56

Los sistemas combinados turbina-generador de vapor pueden utilizar diferentes tipos de combustibles, entre ellos el biogás. ⁵⁵ Las turbinas de vapor de 0.5 MW_eléctrico poseen eficiencias térmicas y eléctricas de 7.3 and 84.2% respectivamente. ⁵⁵ En estos sistemas se puede alimentar, al generador de vapor, biogás con 60% de metano al igual que en los motores de combustión interna y en las turbinas de gas. ⁵⁶ Sin embargo, se ha reportado que ellos pueden admitir mayores concentraciones de sulfuro de hidrógeno en el biogás (≤ 1000 ppm_v). Los gases de escape de la combustión alcanzan temperaturas de alrededor de los 380 °C y pueden ser recuperados en una caldera o economizador para la producción de vapor de alta calidad. ⁵⁵ Se recomienda también que los gases exhaustos abandonen el economizador a temperaturas de 150 °C para evitar la corrosión de los componentes del sistema. ^55,56
