INTRODUCCIÓN

Una prótesis es un artefacto desarrollado con el fin de mejorar la calidad de vida de las personas que por algún accidente perdieron alguna extremidad de su cuerpo. Por medio del avance de la tecnología en las últimas décadas las prótesis cada vez son más avanzadas.

El cuerpo humano es capaz de generar señales eléctricas en sus músculos, a estas señales se les conoce como señales bioeléctricas. Las señales bioeléctricas se dividen en diferentes tipos dependiendo de la procedencia de dicha señal. Las señales mioeléctricas son las generadas por la contracción de algún musculo de cualquier extremidad como lo son los brazos y las piernas, pueden medirse con un equipo adecuado y así utilizar la información que estas nos proporcionan en el diseño de prótesis.

El trabajo de (P. Parimal et al., 1998), realiza un sistema micro controlado, basado en el microcontrolador 68HC11, El sistema amplifica las señales mioeléctricas, las filtra, las digitaliza y el algoritmo de control decide el movimiento de un robot de dos grados de libertad. Otro trabajo similar (Alonso. R et al., 2001), en el cual, a diferencia del anterior, se acciona una prótesis mioeléctrica. En sistemas orientados a la asistencia en ambientes de trabajo industrial, se encuentra el trabajo de (N. López et al., 2006). En el presente trabajo se diseñó un sensor mioeléctrico, el cual es el encargado de capturar, amplificar y filtrar las señales generadas por la contracción de los músculos responsables del movimiento de cada dedo. Este tipo de sensores está caracterizado por contar con las siguientes etapas:

• Pre amplificación.

• Filtro pasa altas.

• Filtro pasa baja.

• Amplificación y acoplamiento de señal.

• Selección de cables para EMG.

La electromiografía (EMG) es adquirida del miembro seleccionado por medio de electrodos conectados a un sensor mioeléctrico cuya salida va a una tarjeta de adquisición de datos. Con el uso del software Matlab se realizan diferentes procesos a la señal adquirida, con los resultados obtenidos se generó una base de datos, la cual posteriormente es utilizada para el entrenamiento de la RNA.

Las RNA se definen como un sistema de mapeo no lineales. Constan de un número de procesadores simples ligados por conexiones con pesos. Las unidades de procesamiento se denominan neuronas. Cada unidad recibe entradas de otros nodos y generan una salida simple escalar que depende de la información local disponible, y guardada internamente o que llega a través de las conexiones con pesos.

Las neuronas artificiales simples fueron introducidas por McClloch y Pitts en 1943. Una red neuronal artificial se caracteriza por los siguientes elementos:

1. 1. un conjunto de unidades de procesamiento o neuronas.
2. 2. Un estado de activación para cada unidad, equivalente a la salida de la unidad.
3. 3. conexiones entre las unidades, generalmente definidas por un peso que determina una señal de entrada a la unidad.
4. 4. Una regla de propagación, que determina la entrada efectiva de una unidad a partir de las entradas externas.
5. 5. Una función de activación que actualiza el nuevo nivel de activación basándose en la entrada efectiva y la activación anterior.
6. 6. Una entrada externa que corresponde a un término determinado como bias para unidad.
7. 7. Un método para reunir la información, correspondiente de la regla de aprendizaje.
8. 8. Un ambiente en el que el sistema va a operar, con señal de entrada e incluso e incluso señales de error.

En muchas redes las unidades de proceso tienen respuesta de la forma:

Dónde:

Xk = Señales de salida de otros nodos o entradas externas.

Pesos de las ligas de conexión.

f(*) Función no lineal simple.

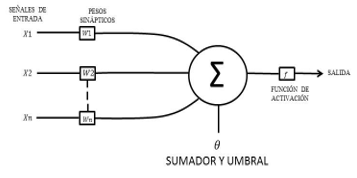

Un modelo abstracto y simple de una neurona artificial (Figura 1) compuesto por un conjunto de entradas la cual simula la función de las dendritas; un vector de pesos el cual emula la función de una sinapsis; un umbral de acción o también llamado bia θ; una función de activación el cual se considerado el equivalente al soma y una salida (I. Pedro & G. Inés, 2004).

La descripción de los componentes que conforma una neurona artificial son:

• Vector de entrada: este vector contiene la información que la neurona va a procesar; donde “i” es el número de entradas a la neurona.

• Vector de pesos sinápticos: Cada uno de los elementos del vector de entradas es multiplicado por un valor ajustable denominado peso sináptico y se representa por el vector . Este vector es ajustado durante el entrenamiento, con la finalidad de minimizar el error de la salida de la neurona con respecto a la salida esperada

• Umbral o bia: Se denota por el símbolo θ y es considerado como un peso adicional que recibe una entrada con un valor igual a la unidad.

• Función de activación o de transferencia: la regla que establece el efecto de la entrada total ut en la activación de la unida se denomina función de activación Fk (C. Pedro, 2010).

Algunas de las funciones más utilizadas son la lineal, sigmoidea y tangente hiperbólica (V. V. A. Sergio, 2017).

Las ecuaciones son las que se en listan respectivamente:

La RNA utilizada en este caso se conforma por un vector de 8 entradas, 7 neuronas en la capa oculta, una neurona en la capa de salida y una salida. Teniendo en cuenta la ecuación 4 para la capa oculta y la ecuación 2 para la capa de salida, su salida está dada por:

DONDE:

• WI_(j,i) = matriz de pesos sinápticos de las entradas

• WO_(n,j)= matriz de pesos sinápticos de la capa oculta

• In_(i) = datos de entrada

• B1 = bias de la capa oculta

• B2 = bia de la capa de salida

Partiendo de una serie de pesos sinápticos aleatorios, el proceso de aprendizaje busca un conjunto de pesos que permitan a la red desarrollar una determinada tarea. La mayoría de los métodos de entrenamiento utilizados en las redes neuronales con conexión hacia delante consisten en proponer una función de error que mida el rendimiento actual de la red en función de los pesos sinápticos. El objetivo del método de entrenamiento es encontrar el conjunto de pesos sinápticos que minimizan (o maximizan) la función. Existen dos tipos de aprendizaje, si la red aprende durante su funcionamiento habitual o si se requiere la desconexión de la red hasta que el proceso termine redes on-line y off-line, respectivamente (I. Pedro & G. Inés, 2004). Algunos de los algoritmos de aprendizaje se enlistan a continuación:

• Algoritmos de gradiente conjugado.

• Gradiente conjugado escalado (trainscg).

• Algoritmo BFGS (trainbfg).

• Levenberg-Marquardt (trainlm).

Posterior al entrenamiento se sometieron a diferentes procesos estadísticos con la finalidad de comparar el desempeño de las diferentes arquitecturas RNA obtenidas.

A continuación se describen algunos de las ecuaciones estadísticas utilizadas para comparar grupos de datos generados con redes neuronales artificiales. La salida de la RNA son OUT_SIM los datos simulados, los experimentales son nombrados con OUT_EXP y n representa el número de valores de las muestras (V. V. A. Sergio, 2017).

Coeficiente de determinación mide el grado de dependencia entre variables, tomando el valor 0 en caso de correlación nula o el valor 1 en caso de correlación total. Equivale al cuadrado del coeficiente de correlación.

El RMSE (Root Mean Square Error, por sus siglas en inglés) es una medida del grado de dispersión de los datos con respecto al valor promedio. Es conocida como la desviación estándar para una distribución de probabilidad discreta:

MPE (Mean Percentage Error, por sus siglas en inglés) es la media del error porcentual. Es una métrica simple, que sirve para ver si el error del pronóstico tiene un sesgo (bias) positivo o negativo. También se dice que el pronóstico está subestimado o sobrestimado.

El objetivo principal de este trabajo consiste en usar RNAs para hacer reconocimiento de señales mioeléctricas. En los siguientes apartados se describirán la metodología, que consiste en una breve explicación del sistema experimental, la división de la base de datos y el método para ajustar la arquitectura de RNA. Finalmente, se presentan los resultados obtenidos y la validación del modelo matemático de la red así como un prototipo de prótesis de una mano humana (A Bassam et al., 2014).

METODOLOGÍA

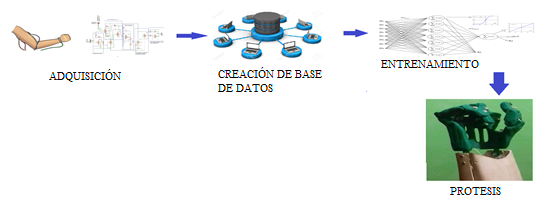

Sistema experimental y formación de base de datos la metodología de desarrollo de este proyecto de investigación inicia con el diseño de un sensor mioeléctrico para la adquisición de las señales. Posteriormente se realizó una base de datos la cual fue formada a partir de señales mioeléctricas generadas por la contracción de los músculos responsables de los movimientos de cada dedo de una mano humana.

Sensor Mioeléctrico

Dado que los parámetros de las señales mioeléctricas a capturar son:

• La frecuencia de la señal mioeléctrica se encuentra 50 y 200 Hz.

• Estado de Reposo: es el estado donde las células excitables mantienen un potencial -90mV

• Estado Activo: en dicho estado las células excitables tienen un potencial eléctrico entre los -55mV

Se decidió diseñar un sensor mioeléctrico con las siguientes etapas:

• Pre amplificación:

• Filtro pasa altas.

• Filtro pasa baja.

• Amplificación y acoplamiento de señal.

• Selección de cables para EMG.

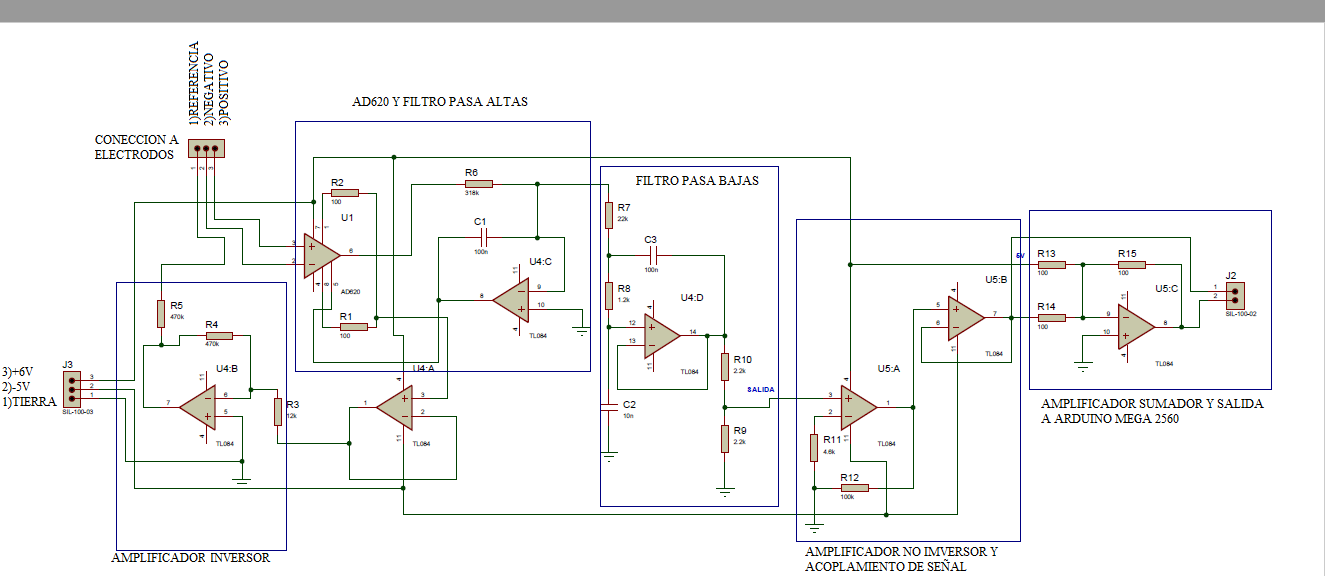

Las etapas del sensor mioeléctrico utilizadas así como los circuitos que se emplearon, se muestran en la figura 3.

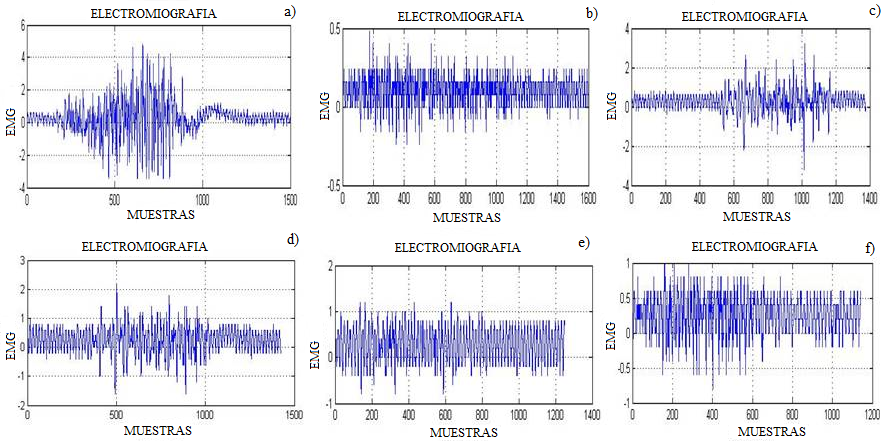

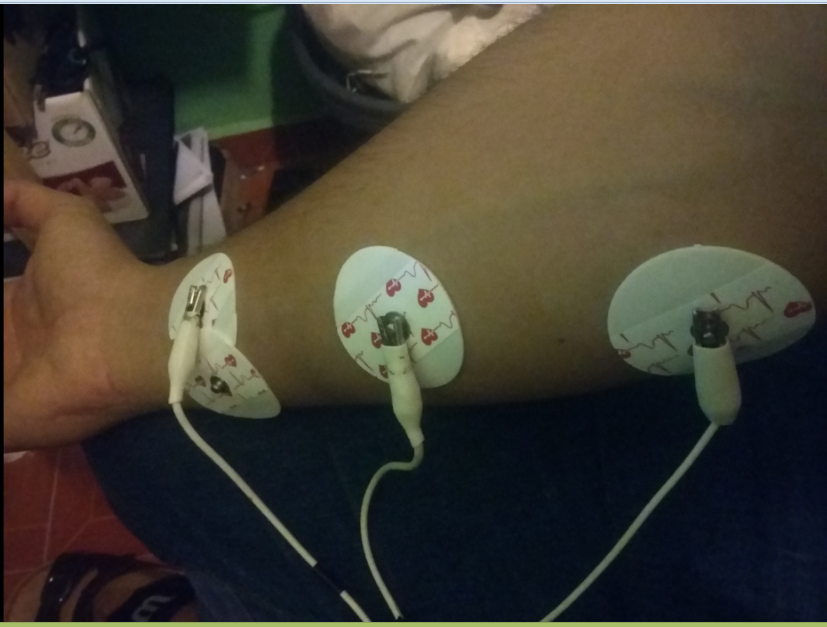

Una vez que se obtuvo el sensor mioeléctrico, se procedió a realizar la EMG, es decir, a realizar capturas de señales de los músculos responsables del movimiento de los dedos de la mano. La EMG consta en colocar electrodos superficiales sobre la extremidad requerida como se muestra en la figura 4, dichos sensores están conectados por cables a la entrada del sensor mioeléctrico, la salida del sensor mioeléctrico se conecta a la placa de desarrollo Arduino Mega 2560 la cual envía los datos a una PC. Con ayuda de la herramienta Matlab las señales obtenidas fueron graficadas y guardadas, para generar una base de datos necesaria para el entrenamiento de la red neuronal. En este trabajo los movimientos sobre los cuales se trabajó fueron la contracción de cada uno de los dedos de la mano y el conjunto de ellos al mismo tiempo, es decir, el movimiento de abrir y cerrar la mano completa, las señales se muestran en las siguientes figuras 5a-5g.

Diseño y Entrenamiento de Red Neuronal Artificial

Una vez capturadas las señales y generando una base de datos, posteriormente se procedido a realizar una depuración de la misma, esta fue realizada sometiendo a la base de datos a un proceso estadístico el cual nos arrojó las variables que fueron consideradas para el vector de entrada de la RNA, dichas variables son: varianza, desviación estándar, valor medio cuadrático, valor RMS, coeficiente de simetría y curtosis. Pará el entrenamiento de la red neuronal se utilizaron las variables derivadas de la depuración de la base de datos y la paquetería de Matlab, la cual nos ofrece una serie de funciones predefinidas las cuales facilitan el proceso de entrenamiento (Demuth et al., 2007).

Se realizaron diferentes pruebas dividendo la base de datos en 3 en diferentes porcentajes, es decir, 60% para entrenamiento, 20% de validación y 20% para test. Previo al entrenamiento se consideró definir diferentes criterios, tales como número de neuronas de la capa oculta, el factor de aprendizaje entre otros.

El algoritmo utilizado para el entrenamiento de las pruebas fue el Levenberg-Marquardt, ya que en estudios comparativos (V. V. A. Sergio, 2017) ha demostrado un mejor desempeño con respecto a los algoritmos de backpropagation, gradiente descendiente, entre otros.

Se propuso un algoritmo el cual ayudo a calcular los siguientes parámetros:

• Numero de neuronas en la capa oculta.

• Factor de aprendizaje.

• Coeficiente de correlación lineal.

• El RMSE.

• Los pesos sinápticos y bias.

• Almacenamiento de resultados de cada entrenamiento

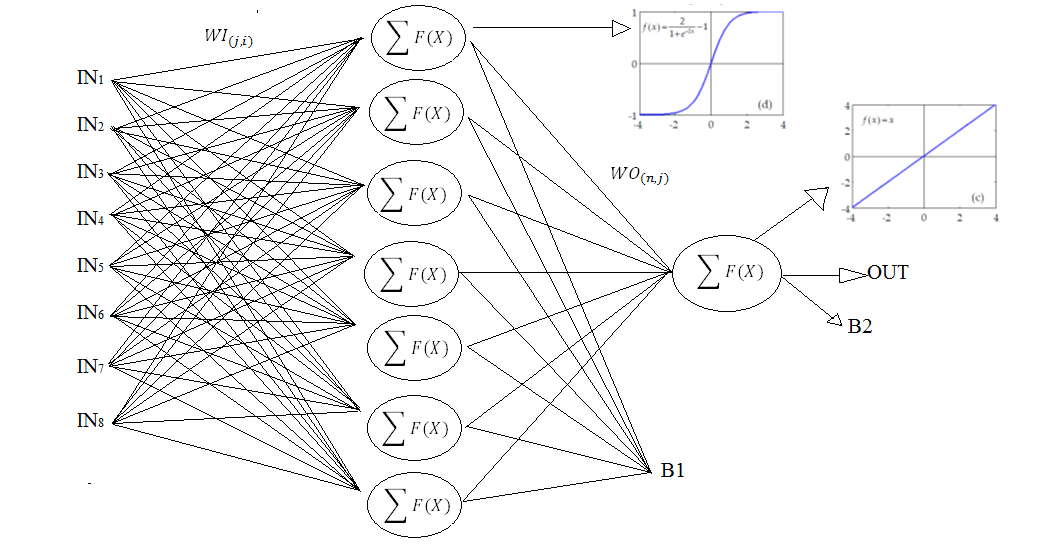

La red neuronal artificial la cual cuenta con las siguientes características (figura 6):

• Tipo de red: perceptron.

• 8 entradas, 7 neuronas en la capa oculta, una neurona en la capa de salida y una salida.

• Función hiperbólica en la capa oculta de la RNA.

• Función lineal en la capa de salida de la RNA.

• Un algoritmo de optimización Levenberg-Marquardt.

En la Tabla 1 se presenta un extracto de un reporte generado a partir del entrenamiento. Este reporte se obtuvo utilizando la base datos de las señales mioeléctricas y con las 8 variables derivadas de la depuración de la base de datos con la ayuda del método estadístico.

RESULTADOS

Los resultados obtenidos con esta arquitectura fueron satisfactorios obteniendo los siguientes parámetros:

• RMSE (): 0.2168 (Root Means Square Error).

• MPE (): 10.194%. (Percentage Error)

• Alineación: 0.93T+0.27.

• Pesos sinápticos (WI y WO).

• vías (B1 y B2)

En este ejemplo la arquitectura No. 7 exhibe la mejor correlación (0.9622). Los casos se calcularon los parámetros: la R (test), RMSE (global y test) y la CR de las variables. El RMSE global, incluye el 100% de los datos de entrenamiento y el de test solo el 20%.

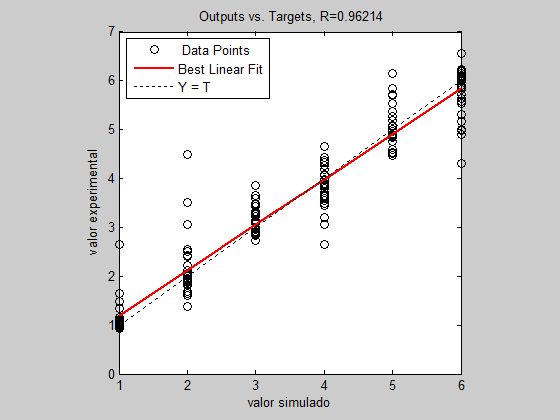

En la figura 7 se muestra la correlación lineal entre la base de datos medida y la estimada de la RNA obtenida en la prueba 7, en las tablas 2 y 3 se muestran los valores obtenidos de pesos sinápticos de la capa de entrada (WI), pesos sinápticos de la capa oculta (WO), bias de la capa de entrada (B1) y bia de la capa de salida (B2) respectivamente.

Finalmente presentamos la ecuación propuesta obtenida a partir de la arquitectura #7, dada por:

DONDE:

• WI_(j,i) = matriz de pesos sinápticos de las entradas

• WO_(n,j) = matriz de pesos sinápticos de la capa oculta

• In_(i) = datos de entrada

• B1= bias de la capa oculta

• B2 = bia de la capa de salida

La aplicación final de los procesos anteriores, se decidió utilizar una placa de desarrollo ARDUINO MEGA 2560, con la cual se pudo realizar una aplicación demostrativa en la cual se ingresó la ecuación propuesta de la RNA de manera simplificada. Posterior a realizar el proceso de ingreso de los datos estos son introducidos a la ecuación de la RNA obteniendo un valor de salida el cual accionara el movimiento de un uno de los dedos del prototipo de la prótesis.

Con la finalidad de validar el buen funcionamiento del entrenamiento y el resultado de la red neuronal, se realizó un programa en arduino, en el cual se ingresa una parte de la base de datos, los pesos sinápticos (WI y WO) y las bias (B1 y B2).

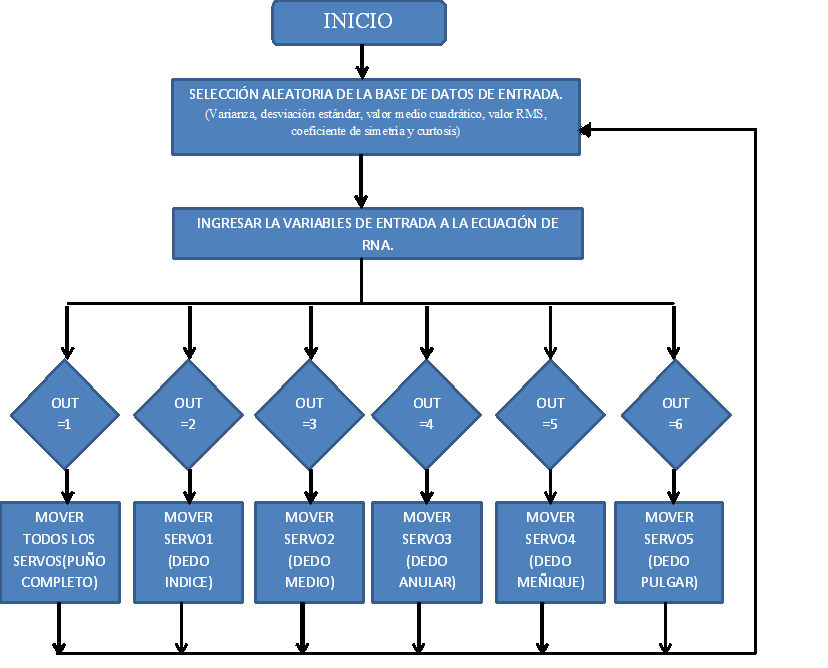

El programa que se desarrolló consiste en tres pasos los cuales se explicaran de manera detallada (figura 8):

• Paso uno: el programa genera un número aleatorio, dicho número representara una fila de la base de datos la cual es una matriz de 8x24 (columnas por filas), los datos que se encuentran en dicha fila se ingresaran a la función resultante del entrenamiento de la red neuronal.

• Paso dos: los datos ingresados a la función de la red neuronal dan como resultado una salida predicha de acuerdo a la fila que fue seleccionada cada resultado obtenido generara una acción.

• Paso tres: cada acción está en función de la salida calculada, cabe mencionar que dichas salidas cuentan con un porcentaje de error de 10.94% (MPE). el orden de las acciones es el siguiente.

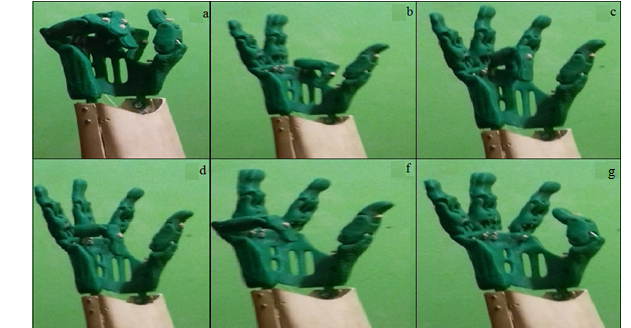

  1. Out =1: se accionan todos los servos, imitando como se cierra el puño completo (figura 9a).

  2. Out =2: se acciona el servo uno imitando la contracción del dedo índice (figura 9b).

CONCLUSIONES

A través del diseño de un sensor mioeléctrico fue posible obtener señales mioeléctricas, de la contracción de los músculos responsables de los movimientos de cada dedo de una mano humana así como desarrollar una manera de selección y caracterización de señales mioeléctricas.

• Out =3: se acciona el servo dos imitando la contracción del medio (figura 9c).

• Out =4: se acciona el servo tres imitando la contracción del dedo anular (figura 9c).

• Out =5: se acciona el servo cuatro imitando la contracción del dedo meñique (figura 9d).

• Out =6: se acciona el servo cinco imitando la contracción del dedo pulgar (figura 9f).

Se desarrolló e implementó una arquitectura de RNA (8-7-1) multicapas

Se desarrolló e implementó una arquitectura de RNA (8-7-1) multicapas Utilizando redes neuronales podemos obtener una selección de señales or pequeño, con esto ofrecemos un buen funcionamiento del prototipo de la prótesis. Se obtuvo una ecuación derivada del entrenamiento de la RNA, dicha ecuación fue validada y probada obteniendo resultados satisfactorios.
