1. Introducción

El gas licuado de petróleo (GLP), según la definición contenida en la Resolución MME 40246 de 2016 [1], es "una mezcla de hidrocarburos extraídos del procesamiento del gas natural o del petróleo, gaseosos en condiciones atmosféricas, que se licúan fácilmente por enfriamiento o compresión, principalmente constituido por propano y butano", con una alta proporción del primero, que se obtiene del proceso de refinación del crudo o del tratamiento de los líquidos del gas natural (secado). El GLP es uno de los recursos importantes que posee actualmente Colombia en su canasta energética, usándose mayormente para cocción, tanto a nivel industrial como residencial. Se dispone de GLP con alto contenido de butano de diferentes calidades, obtenido como subproducto en el secado del gas natural, en diferentes campos de extracción como Rancho Hermoso, Toqui-Toqui, La Punta, La Gloria y Campo Corcel. Este GLP puede aprovecharse para la generación de energía eléctrica con grupos electrógenos basados en motores de combustión interna, sustituyendo el combustible diésel o el gas natural, en las instalaciones de los pozos petroleros en Colombia, pero debe asegurarse la fiabilidad de desempeño de los motores de combustión empleando las variedades en composición de GLP y, para esto, se requiere realizar pruebas.

Según el reporte de la UPME [2], Cartagena, Apiay y Cusiana producen el GLP con mayor contenido de propanos, contrastando con el contenido de butanos del GLP producido en los campos de Cusiana, Dina y Toqui-Toqui, el cual varía entre 40 y 50% aproximadamente. Con corte a julio de 2016 se tiene un 63% de la producción total de GLP a partir del secado de gas natural, lo que constituye un combustible potencial en la generación de electricidad, aunque tiene como inconvenientes su alto nivel de butano, su alta densidad y difícil vaporización. Precisamente, mediante la Ley 1715 de mayo 13 de 2014 (Artículo 35), se establece el uso del GLP y el subsidio determinado por el Ministerio de Minas y Energía en las Zonas No Interconectadas (ZNI). Cuando sea más eficiente emplear GLP para la generación de energía eléctrica en lugar del combustible diésel, se puedan implementar esquemas de generación distribuida de energía a partir de GLP. La Resolución CREG 002 de 2019 formaliza la participación del GLP como alternativa para respaldar la generación de energía de plantas de generación de energía que participen en las subastas del cargo por confiabilidad.

El GLP, en general, es una alternativa de combustible que genera una menor huella de carbono en sistemas energéticos [3]. A diferencia de la atención prestada al estudio de los motores de combustión alimentados con propano y GLP con altos contenidos de butano en el transporte en diferentes países, no son muchos los estudios publicados sobre el uso de GLP de alto butano en grupos motor-generadores (MG) [4], [5], [6], [7]. Compañías como Cummins y Caterpillar, entre otras, diseñan algunos de sus motores para operar con GLP con composiciones de propano/butano muy diferentes de las del GLP de Cusiana. Más relacionados con el uso de GLP para la generación de energía son los trabajos experimentales y de investigación en motores de encendido por chispa con potencia de salida inferior a 180 kW, que funcionan con GLP. Algunos de estos trabajos fueron cubiertos en la revisión llevada a cabo por Lawankar et al. [8].

El objetivo final del trabajo aquí expuesto es proporcionar evidencia en relación con el desempeño en campo de un grupo motor-generador diésel/gas natural, cuando se le hace trabajar en modo de encendido provocado, alimentándolo con GLP de elevado contenido de butano y sin realizar recalibraciones (simulación de cambio de combustible por contingencia en un motor-generador). Se busca mostrar en primera instancia la viabilidad técnica de su utilización y dar unos primeros indicadores de las particularidades de desempeño mecánico y eléctrico durante el arranque en frío del motor, el calentamiento en vacío, la respuesta dinámica ante los cambios de carga, la calidad de la energía eléctrica generada en estado estable y durante los transitorios, las emisiones de escape y el rendimiento.

Las pruebas se realizan, conforme con los puntos de operación especificados en la norma ISO 8178 [9], pero obtenidos de manera continua en una secuencia progresiva de carga, bajo condiciones ambientales no normalizadas y condiciones operacionales no controladas, en razón a la naturaleza de campo de los ensayos. Así, los resultados no pueden entenderse como definitorios de certificación en un contexto formalmente legal. Sin embargo, los parámetros monitoreados y evaluados permiten la valoración funcional general del desempeño dinámico del motor y de la energía eléctrica generada. La normatividad relativa a los grupos electrógenos ha servido de base para considerar las especificaciones de la instrumentación y para ponderar los alcances de los resultados. Las pruebas tomaron como referencia la información relacionada con los requisitos de aceptación (conformidad) -acceptance tests- provistas para fabricantes de motores y motor-generadores, conforme a las normas ISO 15550 [10], ISO 8528 [11] e ISO 3046 [12].

Las pruebas de desempeño global del MG se han desarrollado siguiendo un protocolo y procedimiento particular diseñado, atendiendo la normatividad relacionada [9], [10], [11], [12] en la medida en que las condiciones de campo y el tiempo dado lo han hecho posible; el protocolo diseñado tiene naturaleza genérica y prevé repetibilidad para este tipo de ensayos, pero debe aclararse que el trabajo experimental sobre el MG debió reducirse por razones de logística y limitaciones para la utilización del MG impuestas por los facilitadores de los equipos y el espacio de trabajo (no han sido precisamente condiciones de laboratorio). Las mediciones de variables se efectuaron durante el régimen de arranque en frío, de calentamiento en vacío y de arranque en caliente de los motores, y durante cuatro condiciones de generación en estado estabilizado de carga (100, 75, 50 y 25% de la carga eléctrica máxima permitida con el combustible utilizado) con sus respectivos transitorios de carga.

El protocolo de ensayo contempla la medición del consumo de combustible, pero dificultades técnicas para medirlo de manera fiable al momento de las pruebas, han hecho necesario recurrir a la información de consumo de combustible del fabricante del motor, para tener una estimación de la eficiencia eléctrica bajo las condiciones de operación en campo del motor-generador (MG); se han medido las emisiones en el escape, al igual que el desempeño mecánico y térmico, con consideración de los límites impuestos por la normatividad.

En los siguientes apartes de este trabajo se aborda la metodología del trabajo, describiendo el equipo experimental, las características del combustible y pormenorizando el procedimiento o protocolo de pruebas concebido. Después de esto se resumen y comentan el comportamiento temporal de las variables medias, las vibraciones y los parámetros de energía eléctrica del generador. Finalmente, se presentan las principales conclusiones del trabajo.

2. Metodología

El trabajo experimental se ha desarrollado contando con un motor-generador basado en un motor diésel, adecuado por el proveedor para operar también con gas natural; la alimentación del combustible GLP ha sido ofrecida por un operador comercial. A continuación, en este aparte se describirá el motor con sus características, el sistema de carga, la instrumentación utilizada y el procedimiento experimental de las pruebas. Dado que el motor se recibe originalmente ajustado para operar continuamente con gas natural y que se trata de simular una contingencia en la cual temporalmente el motor debe operar con GLP sin oportunidad de ajustes ni regulaciones en el sistema, anticipando los peligros de detonación y las probablemente mayores temperaturas de los gases de escape asociadas al combustible con alto contenido de butano, la máxima carga a aplicar al motor conservadoramente la ha limitado el proveedor comercial a 104 kW.

2.1. Equipo de prueba

El motor Cummins 6CTA8.3-G2 es un motor de 6 cilindros en línea, turbocargado de 8,3 litros de cilindrada, diseñado originalmente para plantas electrogeneradoras para operar con combustible diésel (relación de compresión de 16,8) y recomendado para operar con gas natural (versión con relación de compresión de 8,5). Este motor es acoplado a un generador sincrónico marca Weg®; para operar con gas natural dispone de un control de encendido Altronic® y un sistema de control de potencia Inteligent NT® de ComAp®. A diferencia de un sistema dual tradicional, el GLP es calentado y vaporizado con el mismo refrigerante del motor, antes de la entrada al regulador, lo que le permite ser alimentado en fase líquida.

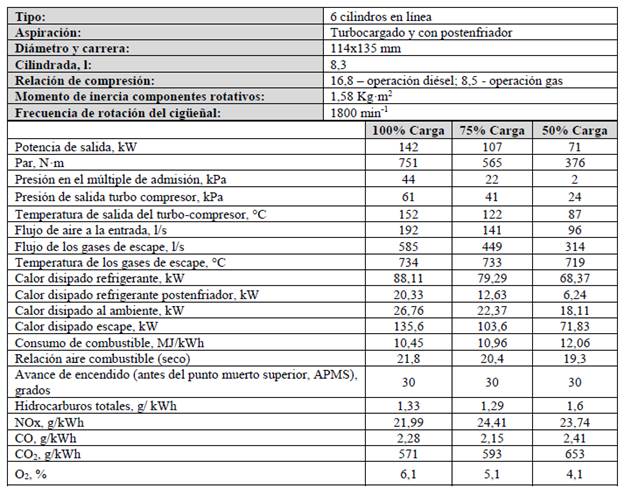

A manera de información, en la tabla 1 se presentan las principales características del motor-generador alistado para operar con gas y encendido por chispa (respetando la información técnica y los consumos específicos en las unidades originales del fabricante [13]) adaptadas de la ficha técnica original del fabricante [13], [14], [15], mientras que en la tabla 2, como información complementaria, se pueden comparar los consumos de combustible y los consumos específicos del motor operando con combustible diésel bajo diferentes grados de carga del MG, en los modos de emergencia, "prime" y "continua".

Es pertinente observar que, en el caso de los motogeneradores de encendido provocado o encendido por chispa, los consumos de combustible por unidad de potencia suelen expresarse en unidades de energía consumida en el tiempo (MJ/h, lo que deja abierta la posibilidad para diferentes gases utilizados - gas natural, propano, etc.) por unidad de potencia (kW del motor -kWm); en los motores de automoción lo más corriente es expresar el consumo de combustible en unidades de flujo másico (g/h) por unidad de potencia realizada.

2.2. Característica del combustible

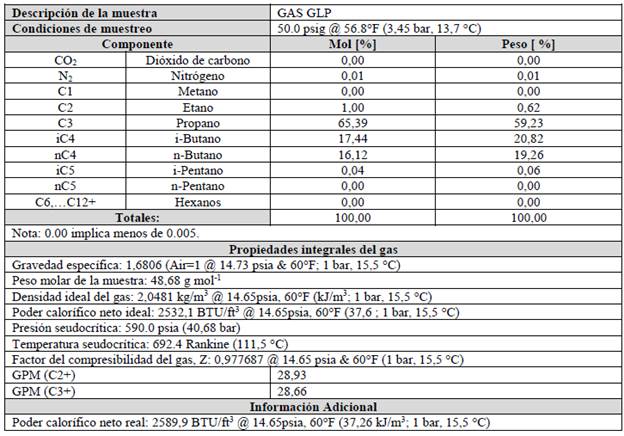

Las características y propiedes del combustible GLP fueron obtenidas de la cromatografía realizada por el laboratorio especializado consultado, el cual reportó la información presentada en la tabla 3. La prueba se realizó en la estación Alsabana en Facatativa, Latitud-Longitud 4,843029,-74,342994, a 2614 m.s.n.m y una temperatura promedio de 14 °C.

El suministro de GLP se realizó del campo petrolero de Cusiana, transportado hasta el lugar de las pruebas por cisterna. Se utiliza un tanque pulmón para disminuir las fluctuaciones de presión debidas al consumo y se usa un by-pass en la línea de suministro de GLP con sus respetivas válvulas reguladoras de presión antes de la entrada de combustible gaseoso del motor para garantizar la presión, como puede seguirse en las fotos de la figura 1, en la que también se ha integrado un esquema del MG con elementos de instrumentación.

2.3. Equipos e instrumentación utilizados

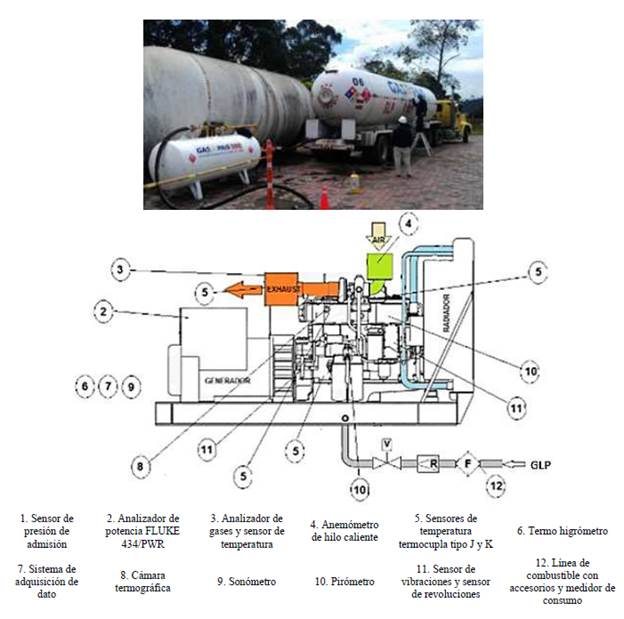

Para simular la carga al motor-generador se emplea un banco de resistencias Avtron 1000 conectado al generador, obteniendo las mediciones de energía con el equipo medidor de energía FLUKE 434/PWR. Los trabajos de la prueba se inician con los chequeos de diagnóstico y reconocimiento del motor-generador. Se realizan mediciones previas de la compresión en los cilindros con un manómetro análogo de carátula, con rango de medición entre 0 y 300 lb/pulg², obteniendo un valor promedio de 140 lb/pulg². La alimentación del motor se realiza en forma líquida dado que el sistema de alimentación incorpora un vaporizador calentado por el refrigerante del motor. Se instalan termocuplas tipo J (rango de medición de 0 a 1000 °C, exactitud de ± 0,01 °C) para la medición de las temperaturas de los flujos de mezcla (antes de la válvula mariposa), del refrigerante (ubicada a la salida del refrigerante del bloque del motor en paralelo con el sensor original del motor), del aceite (acceso a través del orificio de la varilla medidora de nivel), del flujo de los gases de escape (ubicada a la salida de la turbina del turbocompresor) y de bloque y culata del motor (exteriores de los cilindros 2 y 3).

Se monitorean adicionalmente los puntos calientes del moto-generador con un pirómetro digital marca Fluke FLK-568, con rango de medición entre -40 - 800 °C, exactitud de ±1% ó ±1°C, particularmente empleado para la visualización de puntos importantes del turbo y múltiple de salida del motor; también se ha dispuesto el monitoreo y registro fotográfico de las temperaturas locales del motor mediante una cámara termográfica marca Fluke Ti32, con rango de medición de -20 °C a + 600°C, exactitud (según emisividad) de ± 2 °C ó 2% (a 25 °C nominales, el valor que sea mayor). Se mide la presión en el múltiple de admisión con un sensor de presión análogo marca VEGA BAR14, señal de salida de 4 a 20 mA, rango de medición de 0 a 6 bar; exactitud de ± 3 %.

Para monitorear las emisiones de escape se utiliza un analizador de gases digital marca BACHARACH modelo 300, con rangos y exactitud de medición para oxígeno (O) de 0 a 25% (±0,6%), para monóxido de carbono (CO) de 0 a 3000 ppm (±5%), para óxidos de nitrógeno (NO_x) de 0 a 2000 ppm (±5%); para dióxido de azufre (SO₂) de 0 a 2000 ppm (±5%). Para la registrar las vibraciones del motor en los sitios referenciados por la norma norma ISO 8528-9 [18], se instalan sensores de montaje magnético Shinkawa RN-AC 102A con sensibilidad de vibración se 100 mV/g (siendo g el valor estándar de la aceleración de la gravedad terrestre), amplitud de medida de 0-50 g, frecuencia de señales entre 0-12800 Hz, frecuencia del analizador/filtro entre 02000Hz; los sensores se acoplan al sistema de adquisición y acondicionamiento de señal cDAQ 9174 y NI 9234.

Se miden las revoluciones del motor ubicando un sensor de velocidad adaptado de un vehículo Chevrolet Corsa y también un sensor óptico réflex. Las condiciones ambientales se monitorean con un termo-higrómetro digital marca Amprobe TR300 con rango de medición de la humedad relativa entre 0,0 - 100,0% (exactitud de +/-3% @ 10~90%; +/-5% @ otros), de temperatura entre -20 °C y 70 °C (exactitud de ± 0,6 °C @ 0-50 °C; ±1,2°C @ otro); el instrumento se ubica a 3 metros de las posiciones del moto-generador. Se prevé la estimación del flujo de admisión de manera indirecta a través de la medición velocidad del aire, mediante un anemómetro digital de hilo caliente marca LT Lutron AM4204, de rango de medición de 0 - 30 m/s, con exactitud de 0,1 m/s; el instrumento se hace llegar hasta el centro del orificio del conducto de admisión antes del filtro de aire.

La medición de la potencia eléctrica se realiza con un analizador de red eléctrica FLUKE 434/PWR que cumple las tolerancias mínimas exigidas por la norma ISO 8528y cuyos rangos de medición (exactitud) son voltaje Vrms (AC+DC)- 1.. .1000 V (0,5% del Vnom); voltaje Vpico: 1... 1400 V (5% del Vnom); amperaje (AC + DC) - 0...20 kA (± 0,5% ± 5); amperaje pico Apico- 1.4x rms (5%); frecuencia nominal- 40...70 Hz (±0,01 Hz). Se ha elaborado un software para adquirir y almacenar la información adquirida de los sensores basado en un sistema de adquisición de datos de National Instruments NI cDAQ-9172 con módulo de 16 canales análogos con niveles de ±80 mV, cuatro entradas y cuatro salidas de corriente de 20 mA y 4 salidas análogas de ±10 V; el módulo tiene una capacidad de muestreo de 500 kS/s.

2.4. Característica del combustible

2.4.1. Transitorio de arranque en frío y calentamiento

Previo a las pruebas principales en los puntos de potencia escogidos, se evaluó la dinámica de arranque y encendido del motor, buscando con ello observar la variación transitoria una vez arrancado. Estabilizado el motor en marcha mínima, con el objeto de evaluar su proceso de calentamiento, se midió, segundo a segundo, las temperaturas medias de admisión y escape, la temperatura de la culata del motor, la velocidad del aire, el flujo y la temperatura de combustible. Se miden también las emisiones de CO₂, CO, O₂, NO_x y HC. Las variables instantáneas del generador se registran con el equipo analizador de energía.

2.4.2. Búsqueda de la potencia máxima (carga máxima) sin detonación

Para las condiciones de puesta en operación del motor (ajustes traídos de relación de compresión, composición de la mezcla, avance y energía de encendido) se consideró, bajo las consideraciones antes anotadas de asegurar los niveles permisibles de temperatura de gases de escape y la ausencia de detonación, como potencia máxima para el motor 100 kW, valor que fue tomado por 100 %. Tras empezar las pruebas, el valor ajustado real ha sido de 104 kW.

2.4.3. Pruebas principales

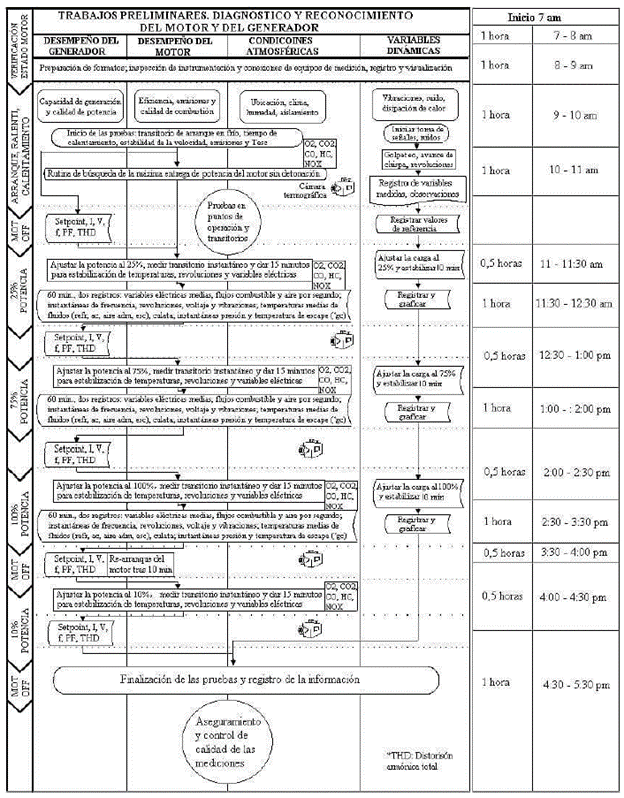

El procedimiento en el protocolo previsto para todas las pruebas paso a paso se ilustra en la figura 2.

El ciclo de carga principal, consiste globalmente de las siguientes operaciones:

• Un transitorio hasta el punto de carga en turno.

• Un tiempo de estabilización en el valor de la carga.

• Dos mediciones durante el tiempo siguiente a la estabilización, dando un tiempo suficiente para estas mediciones.

1. 1. Verificación del estado y respuesta de todos los instrumentos y sensores instalados.
2. 2. Inicialización los equipos de registro (dataloggers y DAQs), visualización, analizadores de gases, medición de energía y de calidad de la energía. Alistamiento de los medidores portátiles.
3. 3. Sincronización de los relojes y los registradores. Registro de los datos ambientales e iniciales de la prueba.
4. 4. Arranque y calentamiento del motor en vacío por un tiempo de 6-10 minutos. Medición del transitorio de arranque. Simultáneamente, anotación en formatos de la información medida en el equipo (consignación de valores manualmente) y la visualizada con los equipos portátiles, conforme con un consecutivo único con observación de la hora, tiempo de inicio, tiempo final.
5. 5. Evaluación de la dinámica del transitorio de puesta en carga 25%, observando y registrando el modo de crecimiento de las revoluciones del motor. Atención a la información de la variación del voltaje del generador (variaciones de frecuencia, voltaje y amperaje). Espera de estabilización del motor-generador.
6. 6. Operación del MG al 25 % de la potencia plena por el tiempo suficiente (por un tiempo de 6-10 minutos) para adquirir toda la información y muestras. Registro manual de los resultados de las mediciones en los formatos. Sin abandonar el monitoreo de las revoluciones instantáneas (lectura del tacómetro, señal del generador), registro de las temperaturas medias de admisión y escape, la temperatura del aceite, la temperatura de la culata, las emisiones de CO₂, CO, O₂, y HC y las variables instantáneas del generador. Simultáneamente, medición del ruido y la temperatura de escape.
7. 7. Medición del consumo de combustible (está previsto en el protocolo general diseñado, pero por razones técnicas no pudo llevarse a cabo).
8. 8. Al finalizar la prueba, revisión de la información registrada para asegurar la plenitud de la información y la seguridad del registro, al igual que la consistencia de los resultados; revisión de los valores máximos y mínimos de las potencias, la temperatura, presión, humedad ambiental. Anotación de las discrepancias entre las medidas manuales con relación a las provistas por el propio controlador del motor-generador.
9. 9. Repetición de los pasos 5-8 para las cargas incrementales 50, 75 y 100 % de la capacidad, con atención especial de los transitorios y desacoplando el sensor de gases de escape para cada transición.
10. 10. Apagado del motor y nuevo transitorio de arranque en caliente para evaluar la evolución de las revoluciones y las emisiones del motor. Operación posterior del motor por 10 minutos bajo una carga del 10% de su capacidad plena.
11. 11. Apagado del MG y grabación de las revoluciones en descenso.
12. 12. Desenergización de los sensores y revisión del estado y conservación de la instrumentación en general.
13. 13. Diligenciamiento de formatos y almacenamiento de la información en memoria.

3. Resultados

A continuación se presentan los resultados de las mediciones, describiendo primero el ciclo de operación, luego dando a conocer las condiciones ambientales, después describiendo los comportamientos de las temperaturas y las emisiones como variables que hablan de la "salud" térmica del motor. La "salud mecánica" se evalúa mediante el comportamiento de las vibraciones y la respuesta del motor a los cambios de carga. Para los puntos cercanos a los recomendados para el monitoreo de vibraciones (norma ISO 8528-9 [18]), se dan los resultados de los desplazamientos, velocidades, aceleraciones y espectro de frecuencia. Descritas las variables de comportamiento se ilustran las gráficas de evolución de las potencias eléctricas, los voltajes, las corrientes y la frecuencia entregados por el motogenerador, referenciadas al tiempo reloj o a la secuencia de la prueba. Es importante comentar que las pruebas de emisiones corresponde a una segunda secuencia de pruebas realizada prioritariamente para registrar emisiones, dado que el analizador de gases presentó problemas durante la primera secuencia y debió reemplazarse. Por esta razón los puntos de carga en las figura 3 y 10 se diferencian.

3.1. Ciclo de carga real ejecutado

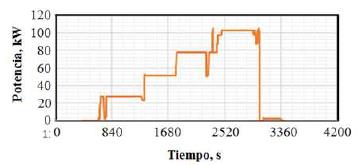

La secuencia de carga durante la prueba se presenta en la figura 3. El proceso de arranque del motor se realiza sin que se observen anormalidades en caliente.

3.2. Medición de las variables medias

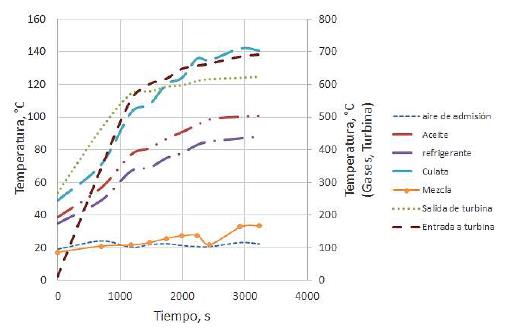

Durante las pruebas el comportamiento térmico del motor ha sido normal, a juzgar por los valores de las temperaturas de los fluidos y de las paredes externas del motor referidas en la figura 4. Las temperaturas del refrigerante y del aceite son lentas en su crecimiento, pero alcanzado el estado permanente se mantuvieron en torno a los 88 °C y los 100 °C, respectivamente, durante el tiempo de muestreo; el promedio de la temperatura de gases de escape (entrada y salida de la turbina) fue inferior a los 675 °C, aun a la máxima carga prevista, mostrándose las temperaturas a la entrada de la turbina mayores que las temperaturas de los gases ya en el tubo de escape.

3.3. Medición rápidas o dinámicas

Se presenta en esta sección el comportamiento y la evaluación de las vibraciones del motor, conforme a la norma ISO 8528-9 [18], la variación de las revoluciones, la variación de la carga y las variables de energía.

3.3.1. Vibraciones

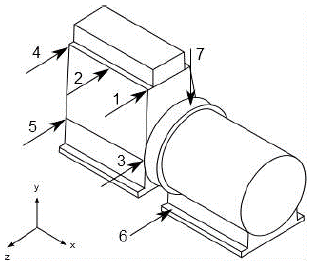

Para monitorear las vibraciones del motor, se instalaron acelerómetros en las direcciones x y z según los puntos indicados en las normas ISO 8528-9 [18] e ISO 10816-6 [19], figura 5.

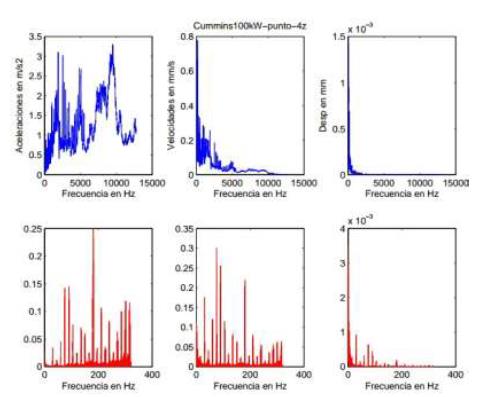

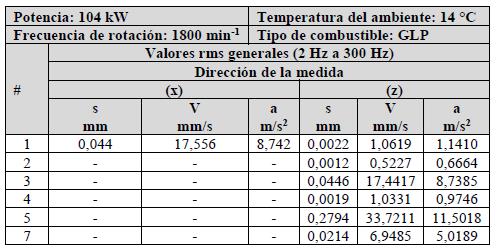

En la tabla 4 se muestran los resultados de vibración (en los puntos y direcciones x, z de la norma), obtenidos a una potencia de 104 kW (100%). En todos los casos analizados, desde vacío, 25%, 50%, 75% y 100% de la carga, los valores de vibración en aceleración, velocidad y desplazamiento no sobrepasan los valores límite dado por la tabla C1 de la norma ISO 8528-9 [18]. La información obtenida con los acelerómetros ha sido procesada, permitiendo identificar los espectros en frecuencia del desplazamiento, la velocidad y la aceleración para los puntos requeridos por la norma. Para el punto 4 en régimen de carga de 104 kW se puede observar el comportamiento de las variables mencionadas en baja y alta frecuencia, figura 6.

3.3.2. Revoluciones y vibraciones durante los transitorios de carga

La rapidez de adquisición de la información se realiza con una frecuencia de muestreo de 100 kHz y se registra simultáneamente la frecuencia angular del cigüeñal por medio de un sensor óptico réflex.

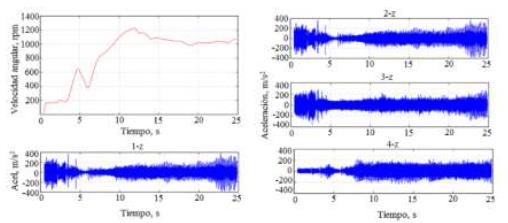

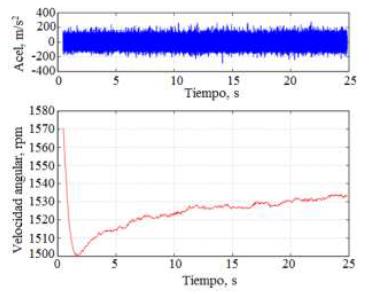

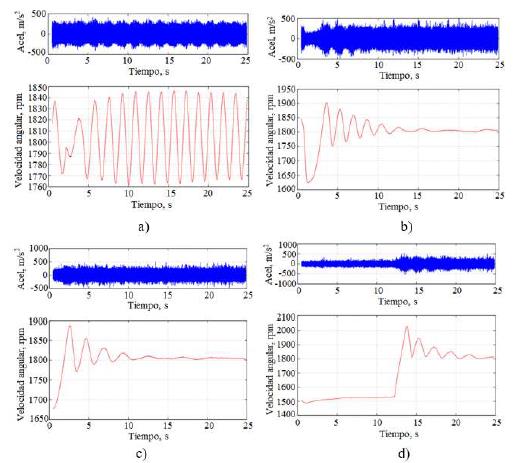

En la figura 7 se observa el incremento en las aceleraciones en todos los puntos de muestreo, mientras el motor alcanza su velocidad de rotación ralentí, tras el arranque en frío. Las limitaciones de muestreo del equipo no permitieron capturar el momento en que se alcanzan las 1800 min^-1, tras tres segundos con el motor de arranque encendido se alcanzan las 200 min^-1, a los cinco segundos inestablemente alcanza las 600 min^-1; tras un sobre-impulso de 1200 min^-1, cae por un largo período a 1000 min^-1, lejos de las 1800 nominales, valor que no se alcanzó a registrar.

Lo lento en alcanzar las revoluciones nominales se debe, seguramente a problemas asociados con la estabilidad del combustible en su vaporización, pues el refrigerante aún está frío y tardará en adquirir la temperatura que asegura un trabajo homogéneo del vaporizador y una uniformidad de combustión. La amplitud de las vibraciones es mayor en el punto 3, extrañamente, pues es el punto más limitado por estar cerca al generador. La respuesta de la velocidad angular del motor-generador a los cambios de carga se relaciona en la figura 8.

En la transición de 0 a 25% de la carga, se observa inestabilidad por encima y por debajo de las revoluciones nominales del motor sin exceder una variación de 5% entre picos. La inpuntualidad al momento de iniciar la adquisición de los datos no permitió observar el momento del cambio, por lo que no se conoce el tiempo de recuperación, habría que haber empezado el muestreo antes (muestrear al menos 75 segundos en los transitorios fríos del motor). Los períodos de inestabilidad son relativamente largos comparados con otros motor-generadores evaluados. A condiciones de carga por encima del 50%, los periodos de inestabilidad se reducen a tan sólo 10 s y la variación de la velocidad angular no excede el 12% entre picos. El cambio de carga de 75% a 100% le ha costado mucho al motor, habiéndose caído las revoluciones a cerca de 1500 min^-1. En la figura 9 puede verse la dificultad del motor para sostenerse encendido luego de aumentársele la carga de 100 a 110 kW. De las figuras queda claro que el motor-generador tiene dificultades para asumir los transitorios de carga. Los niveles de vibración son relativamente insensibles a los transitorios.

3.3.3. Mediciones de energía

Se ha registrado el comportamiento de las potencias (reactiva, activa y aparente), los voltajes y corrientes de línea, el factor de potencia y la frecuencia. El equipo utilizado cumple con las tolerancias mínimas exigidas por la norma ISO 8528-6 de 2005 [11] e ISO 10816-6 [19].

Para valorar la calidad de los parámetros de energía, se tienen en cuenta los límites establecidos por la norma ISO 8528-5, según la clase de desempeño de los generadores. A la luz de los resultados, figura 10, y considerando la tabla de valores permisibles, el motor-generador no cumple con las especificaciones demandadas para los grupos electrógenos de clase G1, en cuanto a las desviaciones de frecuencia y de voltaje durante los procesos transitorios.

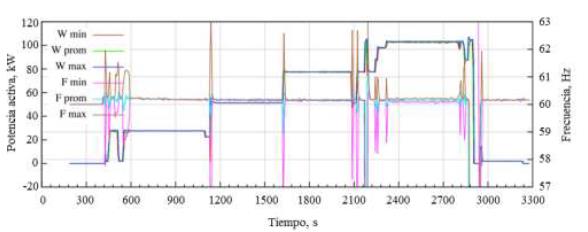

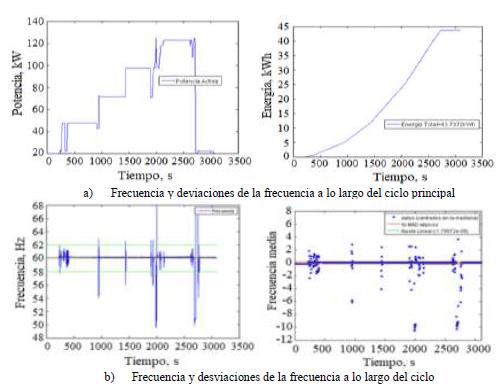

En la figura 11 puede verse la variación de la frecuencia a lo largo de la prueba, con grandes variaciones en los momentos de cambio de carga.

A pesar de los transitorios, se observa que la frecuencia permanece dentro de los niveles establecidos por la CREG. "Según la regulación vigente, la frecuencia nominal del sistema colombiano es de 60 Hz y su rango de variación, en condiciones normales de operación, comprende una franja de calidad 59,8 - 60,2 Hz.

Frente a perturbaciones, estados de emergencia, déficit energético y períodos de restablecimiento, la frecuencia puede variar entre 57,5 y 63,0 Hz por un período de quince (15) segundos." Las potencias observadas tienen un rizado, aun en los tiempos de carga estabilizada, y esto podría derivarse de las inestabilidades del sistema de alimentación o la variabilidad cíclica de la combustión.

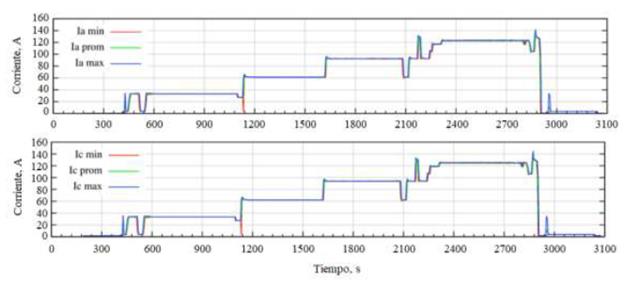

Como puede deducirse de la figura 12, las corrientes de línea siguen bien la demanda de potencia y las líneas están muy bien balanceadas.

4. Aproximación hipotética del consumo de combustible del motor y de las emisiones específicas del motor-generador a las condiciones altimétricas de los ensayos, recurriendo a los datos de consumo del fabricante

Durante las pruebas del motor-generador no fue posible medir el consumo de combustible por incompatibilidades técnicas de los equipos disponibles por el tiempo del ensayo.

Para estimar el orden del consumo de combustible, se han hecho aproximaciones a partir de los consumos de diésel (relación de compresión 16,8) y de gas natural (operación del motor con encendido por chispa y relación de compresión de 8,5) reportados en catálogo (tabla 2); en ambos casos se asume que el motor operaría de manera regular y gastaría la cantidad de GLP energéticamente equivalente al consumo de combustible diésel, o de natural, respectivamente, lo que equivale a asumir la conservación de la eficiencia en ambos casos para la operación con GLP (es claro que es una suposición lejana con relación al diésel, pero cercana con relación al gas natural). Se asume también para esta estimación teórica, como hipótesis, que la relación aire-combustible relativa (real/estequiométrica) es la misma.

Se construyen las gráficas de consumo y eficiencia en condiciones estándar (nivel del mar) y en condiciones de operación (corregidas para la altura sobre el nivel del mar, correspondientes al sitio de operación del motor) para el supuesto de versión diésel, así como las relativas a la versión para gas natural, versión que es la que interesa para el propósito final de la prueba. Se hacen las dos presentaciones imaginando que aun la versión diésel podría operar con GLP, siempre y cuando no se sobrepase la carga de 104 kW, con un rendimiento que sería mejor y en consecuencia las emisiones específicas serían menores.

4.1. Caso de motor motor-generador, relación de compresión 16,8

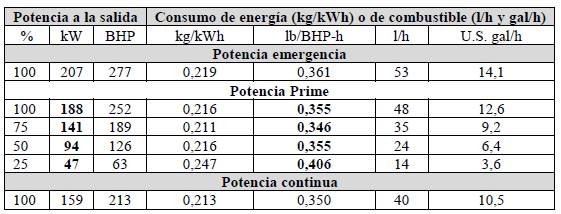

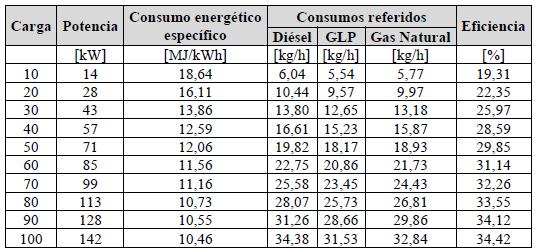

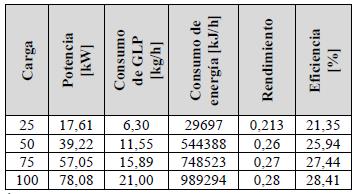

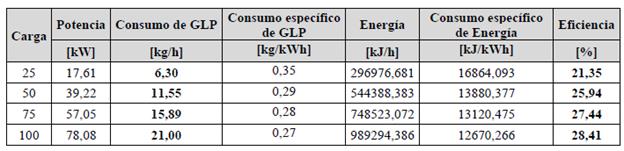

Utilizando la información de la tabla 2, se calculan, los valores de consumo de combustible, siendo el motor operado con diésel. Bajo condiciones estándar de prueba, los valores de eficiencias teóricas son también calculados y presentados en la figura 13. Dado que el motor ha sido operado con GLP como combustible, se calcula el consumo de GLP energéticamente equivalente a la entrega del diésel.

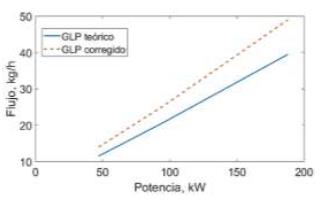

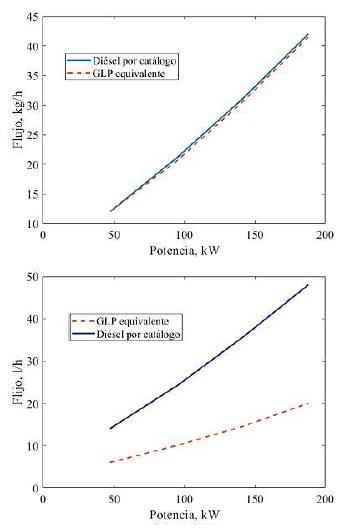

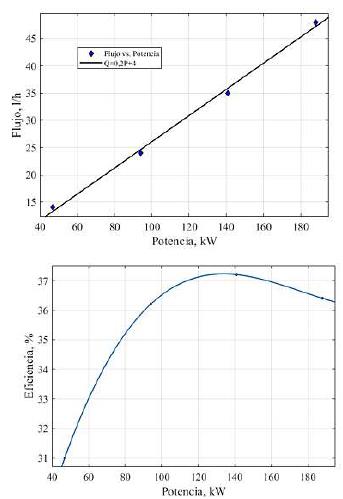

En la figura 14 se presenta la gráfica de consumo teórico equivalente de GLP para las mismas condiciones de eficiencia relacionadas en el motor original. En ella se aprecia que el consumo equivalente de GLP no difiere significativamente respecto al diésel en flujo másico (kg/h), por tener valores de poder calorífico del mismo orden de magnitud. Sin embargo, al tener una densidad considerablemente diferente al diésel, para el consumo en unidades l/h, las diferencias sí son muy apreciables.

Los valores obtenidos de catálogo corresponden a las condiciones estándar de operación contempladas en la norma ISO 3046-1.

En el caso de ser comparados los valores teóricos con las pruebas realizadas al motor de estudio, es necesario realizar la correspondiente corrección de potencia por altura. En la figura 15 se presentan las potencias y eficiencias esperadas para el motor en el lugar de operación, si operase con combustible diésel. El factor de conversión de potencia usado es a = 0,8177 (norma ISO 3046-1).

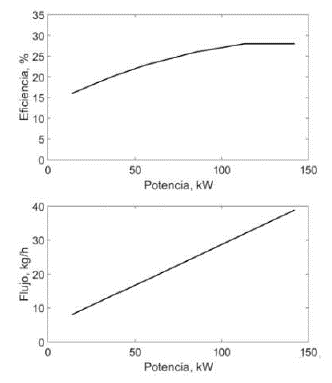

Una vez corregida la eficiencia en el lugar de operación, se han determinado los nuevos consumos de GLP y obtenida su correlación. Estos resultados se resumen en las gráficas de la figura 15.

Con los resultados de la correlación obtenida para consumo de GLP en el motor de supuesta relación de compresión 16,8 (asumiendo que el GLP podría tolerar esta relación de compresión), los consumos teóricos para los puntos de carga de las pruebas serían los reportados en la tabla 5, en la que, adicionalmente se reportan los valores de las energías equivalentes (poder calorífico equivalente liberado por el combustible), los rendimientos (relación entre potencia del motor y energía equivalente liberada por el combustible por unidad de tiempo) y las eficiencias.

Las emisiones específicas del motor, si su relación de compresión correspondiera a 16,8 se reproducen en la tabla 6, junto con las emisiones específicas.

Por dificultades técnicas con el equipo de medición de emisiones, no se pudieron medir éstas para el punto de máxima carga permisible, con lo que en estas tablas las mediciones de emisiones se reportan hasta cerca de 80 kW de carga.

4.2. Caso de motor motor-generador, relación de compresión 8,5

Del catálogo de fabricante, se ha obtenido el consumo de gas natural para el motor, relación de compresión 8,5. Los valores de consumos equivalentes de GLP para los puntos característicos de carga han permitido construir la curva de consumo representado en la figura 16.

Bajo condiciones estándar y corregidas, utilizando la información del fabricante [13], se han construido las características de consumo energético de combustible (MJ/kWh) de combustible y con ellas se han calculado los consumos referidos de combustible GLP (para comparación, también los de diésel y gas natural), las energías realizadas y las eficiencias como se refieren en la tabla 7. Conociendo esta característica referida de consumos de GLP, se calcula y reporta en la tabla 8 la energía realizada en los puntos de carga del ciclo con el combustible GLP. El motor a plena carga ofrece una eficiencia de 28,41 %.

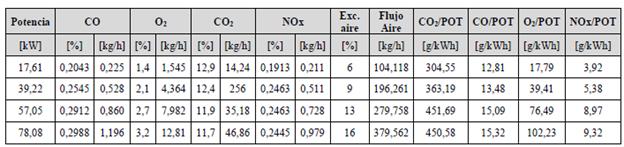

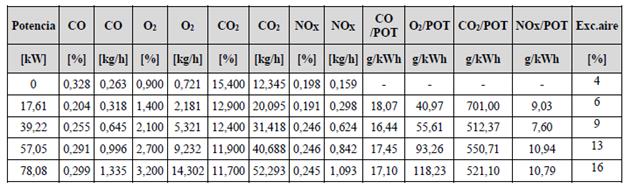

Para las emisiones emitidas reales, en el motor con relación de compresión 8,5, las magnitudes de las emisiones recalculadas son las presentadas en la tabla 9. En esta misma tabla se presentan el coeficiente de exceso de aire, el caudal de aire para el ciclo de carga y las emisiones específicas.

Como se ve, también en el caso real de la prueba y con el motor de 8,5 de relación de compresión, con la simulación a partir de los datos de catálogo y en condiciones de Facatativá, el motor-generador Cummins 6CTA8.3-G2 no se ajusta a los límites de emisiones de monóxido de carbono sugeridos por la EPA [16], [17] (CO > 5,0 g/kWh). Las emisiones han aumentado aún más en este caso.

5. Conclusiones

Se han presentado los resultados de los ensayos adaptados a las circunstancias y condiciones de campo de un motor-generador al alimentarlo con GLP de Cusiana de alto contenido de butano. Para evaluar la operación en estados estacionarios y transitorios, se ha diseñado un protocolo original para realizar las pruebas en el motor-generador, basado en una secuencia escalonada de puntos de carga con registro de información continua de las variables medias y dinámicas. Las pruebas del motor han perseguido observar su comportamiento térmico y dinámico, la respuesta mecánica y eléctrica del motor-generador durante los estados estacionarios y transitorios de carga, para analizar las particularidades y posibles inconvenientes de usar el GLP de Cusiana en motores no alistados previamente para operar con este combustible.

Para lograr los objetivos técnicos, se diseñó un protocolo de prueba basado en una secuencia paso a paso de cargas desde transitorio de arranque en frío y en caliente, marcha en vacío, 25, 50, 75 y 100% de carga máxima de seguridad (estipulada por el dueño del motor-generador), durante un corto tiempo de operación a la velocidad nominal dada para el grupo electrógeno.

El grupo electrógeno fue instrumentado en el sitio para valorar el comportamiento durante el arranque en frío, la variación de las revoluciones, las temperaturas en los sistemas, las revoluciones, las vibraciones, la potencia y calidad de energía entregada. Por fallos técnicos del medidor no pudieron realizarse las mediciones de consumo de combustible, recurriendo a la estimación teórica.

La principal conclusión extraída del estudio es que el GLP de alto contenido de butano usado es aceptable para alimentar el motor particular ensayado, bajo los regímenes de carga estable experimentados, prudentemente reducidos para anticipar la aparición de detonación. Se demuestra que los motores diésel pueden operar con GLP, anticipando una menor utilización de su potencia por la necesidad de reducir su relación de compresión. En cuanto al impacto del uso de GLP en la eficiencia, no se han obtenido resultados experimentales por haber tenido dificultades con los sensores de medición al momento de la prueba (debe considerarse que los ensayos se realizaron en un motor-generador prestado por el lapso de un día, específicamente para los ensayos). Para tener una idea del consumo de GLP se ha recurrido a los consumos de diésel (relación de compresión 16,8) y de gas natural (relación de compresión 8,5) para obtener el consumo de GLP energéticamente equivalente, lo cual técnicamente no es sustentable, pero permite entrever los órdenes de magnitud [20], [21], [22].

Puede decirse que el motor-generador ha operado normalmente en estado estacionario con GLP en el estado de alistamiento en que fue ensayado y hasta la potencia ensayada. Ha entregado potencia de manera estable bajo las condiciones de carga acorde con las previsiones de sus operadores, manteniendo las temperaturas de refrigerante, aceite y culata similares a los reportados en las especificaciones del fabricante; las temperaturas de gases de escape obtenidas son inferiores a los máximos prescritos en las especificaciones técnicas del motor operando con gas natural previstas por el fabricante (623,4 °C < 733 °C).

En condiciones de arranque en frío el motor tarda más de 25 segundos (25 segundos fue el tiempo muestreado y aún no se habían alcanzado las 1800 min^-1); esta lentitud se debe mayormente a problemas asociados con la estabilidad del combustible en su vaporización, pues el refrigerante aún está frío y tardará en adquirir la temperatura que asegura un trabajo homogéneo del vaporizador y una uniformidad de combustión. En la transición de 0 a 25% de la carga, se observa inestabilidad por encima y por debajo de las revoluciones nominales del motor sin exceder una variación de 5% entre picos. A condiciones de carga por encima del 50%, los periodos de inestabilidad se reducen a tan sólo 10 s y la variación de la velocidad angular no excede el 12% entre picos. El cambio de 75 a 100 le ha costado mucho al motor, habiéndose caído las revoluciones a cerca de 1500 min^-1. La lentitud de respuesta en los transitorios de carga en escalón demuestra la baja adaptabilidad del motor (recuperación lenta de las revoluciones nominales), traduciéndose esto en baja calidad de la energía durante los transitorios a medida que aumenta la carga en el sistema. Aun así, a la luz de los resultados y considerando los valores de la tabla de valores permisibles de la norma ISO 8528-6 de 2005, el motor-generador cumple con las especificaciones de calidad de energía demandadas para los grupos electrógenos de clase G2.

Las desviaciones de la frecuencia, están por debajo de los máximos dictados para los grupos clase G2. Los valores de vibración en aceleración, velocidad y desplazamiento son aceptables según los valores límite dados por la tabla C1 de la norma 8528-9. La operación del motor fue segura y no se detectó detonación para las cargas aplicadas.

El motor-generador Cummins 6CTA8.3-G2, en las condiciones en las que se ensayó, es decir, sin realizar afinamientos para el combustible dado, no se ajusta a los límites de emisiones de monóxido de carbono sugeridos por la EPA (CO > 5,0 g/kWh). Debe anotarse que las pruebas se han realizado para evaluar situaciones de cambio de combustible eventuales o por razones de contingencia.

La eficiencia obtenida del motor alimentado con GLP de Cusiana cercana al 28%, hallada a partir de consideraciones teóricas, es inferior al valor correspondiente a la operación con combustible Diésel (según información de fabricante).

Referencias

Reglamento técnico aplicable al recibo, almacenamiento y distribución de gas licuado de petróleo, GLP, Ministerio de Minas y Energía, Resolución 40246 de 7 de marzo de 2016.

Cadena del gas licuado del petróleo (GLP), Unidad de Planeación Minero Energética, UPME, 2017.

E. P. Johnson, "Carbon footprints of heating oil and LPG heating systems", Environmental Impact Assessment Review, vol. 35, p 11-22, 2012, doi: https://doi.org/10.1016/j.eiar.2012.01.004.

"LPG code", National Fire Protection Association, NFPA 58, 2011. [En línea]. Disponible en: https://www.nfpa.org/Assets/files/AboutTheCodes/58/F I58-2011.pdf

H. E. Saleh, "Effect of variation in LPG composition on emissions and performance in a dual fuel diésel engine", Fuel, vol. 87, pp. 3031 - 3039, 2008, doi: https://doi.org/10.1016/j.fuel.2008.04.007.

M. P. Poonia, A. Ramesh, R. R. Gaur. "Experimental investigation of the factors affecting the performance of an LPG-diésel dual fuel mode", SAE Technical Paper, 1999-01-1123, 1999, doi: https://doi.org/10.4271/1999-01-1123.

C. S. Mistry, C. K. Pithawalla, "Comparative Assessment on Performance of Multi cylinder Engine Using CNG, LPG and Petrol as a Fuel", SAE Technical Paper, 2005-01-1056, 2005, doi: https://doi.org/10.4271/2005-01-1056.

A. H. Pundkar, S. M. Lawankar, S. Deshmukh, "Performance and Emissions of LPG Fueled Internal Combustion Engine: A Review", International Journal of Scientific & Engineering Research, vol. 3, Issue 3, 2012.

Reciprocating internal combustion engines - Exhaust emission measurement, ISO 8178:2002.

Internal combustion engines - Determination and method for the measurement of engine power -- General requirements, ISO 15550:2002.

Reciprocating internal combustion engine driven alternating current generating sets - Part 1: Application, ratings and performance, ISO 8528-1:2005.

Reciprocating internal combustion engines - Performance, ISO 3046:2002.

Cummins Engine Company, Inc. G-Drive C8.3. 6CTA8.3-G2 Engine Data Sheet, 1999.

Cummins Westport fuel quality, Cummins Westport. calculator, 2019. [En línea]. Disponible en: http://www.cumminswestport.com/fuel-quality-calculator.

Reference Guide, ComAp Electronic Engines Support, 2011.

B. Meisner. "EPA Emission Standards for Diesel generators", Power System Topics, vol. 124, 2020. [En línea]. Disponible en: http://resources.kohler.com/power/kohler/industrial/pdf/ Emission_Std_White_Paper.pdf.

Emission Standards Reference Guide, U.S. Environmental Protection Agency, 2021. [En línea]. Disponible en: https://www.epa.gov/emission-standards-reference-guide/epa-emission-standards-nonroad-engines-and-vehicles.

Reciprocating internal combustion engine driven alternating current generating sets - Part 9: Measurement and evaluation of mechanical vibrations, ISO 8528-9:2017.

Mechanical Vibration - Evaluation of machine Vibration by measurements on nonrotating, Part 6 -Reciprocating machines with power ratings above 100 kW, ISO 10816-6: 1995.

L. Wargula, M. Kukla, P. Lijewski, M. Dobrzynski, F. Markiewicz, "Influence of the Use of Liquefied Petroleum Gas (LPG) Systems in Woodchippers Powered by Small Engines on Exhaust Emissions and Operating Costs", Energies, vol. 13, 2020, doi: https://doi.org/10.3390/en13215773.

F. Synak, K. Culik, V. Rievaj, J. Gana. "Liquefied petroleum gas as an alternative fuel", Transportation Research Procedia, vol. 40, 527-534, 2019, doi: https://doi.org/10.1016/j.trpro.2021.02.012.

A. Ngang, N. Abbe, "diesesss", Applied Thermal Engineering, vol. 136, pp.462-474, 2018, doi: https://doi.org/10.1016/j.applthermaleng.2018.03.022.
