Introducción

Las reacciones homogéneas pueden llevarse a cabo tanto en fase gas como en disolución, en este último caso existe una alta probabilidad de que los disolventes, al igual que las superficies y los catalizadores, puedan interactuar con el sustrato y afectar el coeficiente de velocidad. Por esta razón, las reacciones en fase gas no tienen limitaciones para que la obtención de los parámetros cinéticos y el estudio del comportamiento de la molécula aislada en el estado de transición puedan efectuarse con ayuda de modelos mecanocuánticos. Sin embargo, aunque las termólisis en fase gas son importantes por constituir un raro caso de reacciones de orden uno y, adicionalmente, esclarecer la relación estructura- reactividad de ciertos sustratos bajo estudio [1–9], el número de reacciones en fase gas no complejas es relativamente pequeño [10]. Los análogos del ácido oxálico han sido escasamente investigados en fase gas. Un estudio teórico-experimental sobre la termólisis del clorooxoacetato de metilo [11] sugiere el siguiente mecanismo, sustentado por la concordancia entre los valores calculados por métodos semiempíricos PM3 y ab initio MP2/6-31G* y los resultados experimentales a 573 K:

El método estático implica un sistema reactor cerrado en el cual se mide la presión total del gas generado conforme avanza la reacción a volumen constante, en combinación con el análisis químico de los productos a la temperatura de trabajo. Partiendo de todas estas consideraciones, se pretende describir el sistema estático en el cual van a ser obtenidos los parámetros cinéticos y termodinámicos de la termólisis del clorooxoacetato de etilo que permitan sugerir mecanismo para esta reacción, y hacer una comparación con lo reportado para el oxoacetato de etilo [12], otro éster derivado del ácido oxálico.

Materiales y Métodos

Línea de vacío. Elaborada con vidrio Pyrex y compuesta por un reactor cilíndrico, también de vidrio Pyrex (figura 2). El reactor permanece dentro de un horno con temperatura regulada y unido al manómetro y a la membrana de vidrio sensible a los cambios de presión. Los productos son recolectados en trampas de vidrio Pyrex a la temperatura del nitrógeno líquido. El sistema está acoplado a una bomba rotatoria de vacío HITACHI LTD 3VP-C2, con desplazamiento de aire de 50 L min^–1, que genera un vacío de 6,67x10^–4 mbar. Para lograr vacío adicional, dispone también de una bomba difusora de mercurio de 150 W.

Membrana de vidrio. Superficie reflectora de luz constituida por lámina de vidrio de 0,5 mm de espesor recubierta de una fina película de aluminio, insertada en diafragma y conectada, por su parte inferior, al reactor mediante un capilar, y al manómetro por su parte superior (figura 3). Es iluminada por una lámpara que produce reflexión de una línea indicadora, permitiendo fijar un punto de equilibrio antes de iniciarse la reacción. Este cero relativo corresponde a la igualdad de presión a ambos lados de la membrana. El incremento de presión en el sistema debido a la termólisis origina deformación en la membrana y pone en movimiento la línea indicadora respecto al punto de equilibrio. Es medido mediante la introducción de aire en la parte superior de la membrana con ayuda de la válvula compensadora, hasta llevar nuevamente la línea indicadora a la posición de referencias, siendo entonces la altura manométrica alcanzada equivalente a la presión total interna del reactor.

3. Horno con regulador de temperatura.

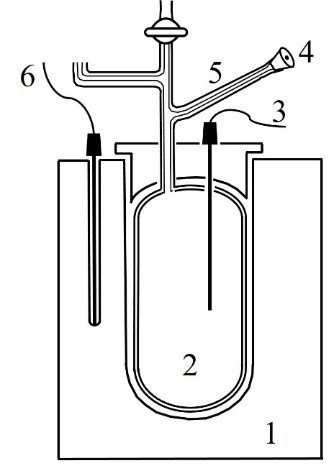

Contiene al reactor y está recubierto por camisa de calentamiento de 220 V y 800 W, (figura 4), fijado sobre ladrillos refractarios. La variación máxima de temperatura es de ± 0,2 K y se mantiene constante por un controlador OMEGA SSR240AC45, acoplado a termocupla de hierroconstatan e insertado en un orificio dentro del bloque metálico. La temperatura de trabajo es medida con termopar de hierro-constantan conectado al multímetro digital.

Obtención de los datos cinéticos

Las mediciones se llevaron a cabo dentro del rango de 543–593 K y 76–209 mbar. Luego de hacer vacío en el sistema, se cierra la llave de paso para aislar el reactor. Aproximadamente 0,20 mL del sustrato fueron inyectados al reactor con una jeringa PERFEKTUM® a través del tapón de silicona. A intervalos adecuados de tiempo se mide el incremento de presión generado por los productos gaseosos en el reactor. La presión inicial de sustrato en el reactor P0 se determina por extrapolación a tiempo cero de una curva de presión total en función del tiempo. Cuando se requiere de aditivos tales como inhibidores de radicales libres y estándares, éstos se inyectan primero, se equilibra la presión del reactor y, seguidamente, se inyecta el sustrato. Los productos son sometidos a análisis cromatográfico en fase gaseosa y/o liquida, dependiendo de su estado físico, a temperatura ambiente. Al lograrse el porcentaje de reacción necesario, son extraídos de la cámara de reacción y condensados a la temperatura del nitrógeno líquido en las trampas de vidrio PYREX conectadas al sistema de vacío, a las cuales se les extrae previamente el aire. Una vez alcanzada la temperatura ambiente, cada muestra es inyectada al cromatógrafo hasta obtener resultados reproducibles.

Caracterización del sustrato

La identificación del clorooxoacetato de etilo (Acros Organics, CAS Nº 4755-77-5), cuya pureza era de 98%, fue verificada mediante GC/MS [12].

Caracterización de los productos de reacción

1. Análisis cromatográfico de la fase gaseosa. El etileno producido fue cuantificado en un cromatógrafo VARIAN 3700 GC acoplado a integrador VARIAN 4400 con detector FID (15 mL min^–1 de H. y 120 mL min^–1 de aire) y columna empacada de PORAPAK Q 80/100 mesh (3,1 m de longitud), con N. (30 mL min^–1) y propileno (Matheson, Gas Products, Inc.) como gases de arrastre y estándar interno respectivamente. La temperatura del horno era de 373 K, y la ecuación obtenida de la curva de calibración fue la siguiente:

2. Análisis cromatográfico de la fase líquida.

El cloroformato de etilo, producto principal observado en la termólisis, fue analizado en un cromatógrafo HEWLETT- PACKARD 5710-A acoplado a integrador HP 3392-A y equipado con un detector FID (30 mL min^–1 de H₂ y 240 mL min^–1 de aire), con columna empacada de 10% SP 1200, 1% H₃PO₄, Chrom WAW 80/100 mesh (2 m de longitud), siendo la temperatura del horno igual a 313 K, con N₂ como gas de arrastre (30 mL min^–1) y acetona p.a. (Merck, CAS Nº 67-64-1) como estándar interno. Obteniéndose la siguiente ecuación para la curva de calibración:

Determinación del coeficiente de velocidad

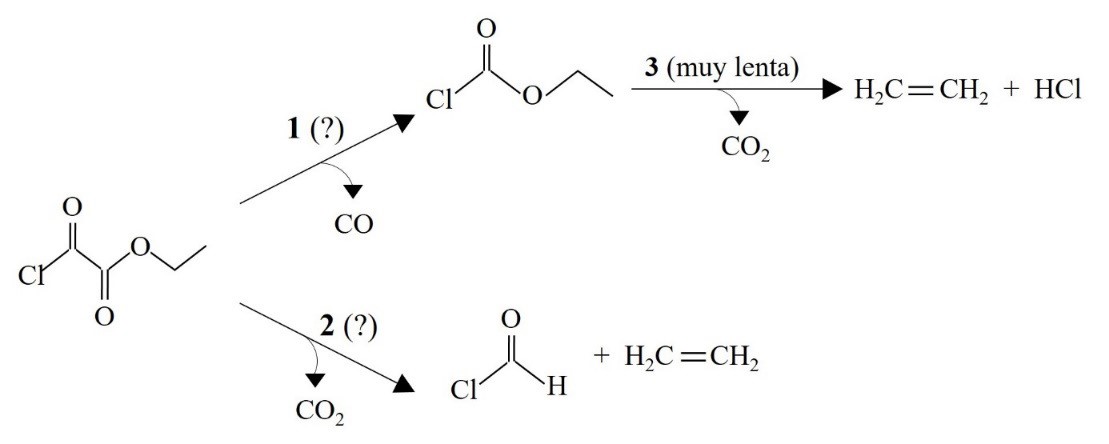

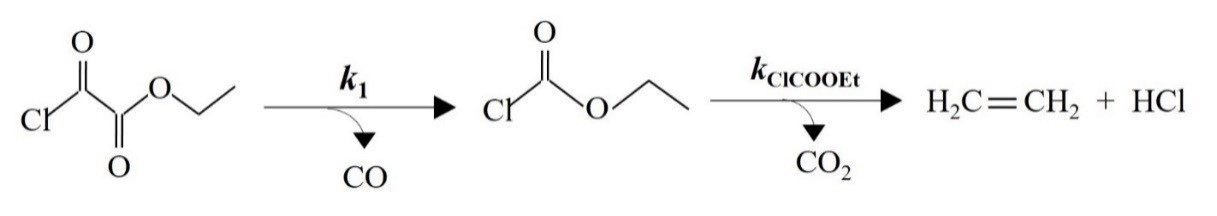

Entre los productos de esta reacción fueron identificados etileno, CO₂ y ClCOOC₂H₅, lo que sugiere podrían estar involucradas las siguientes vías de reacción:

El coeficiente de velocidad reportado para la termólisis de ClCOOC₂H₅ [13] obedece a la siguiente ecuación entre 559 y 626 K:

Una alternativa para verificar si en el rango de temperatura de trabajo (543–593 K) ocurrirían todas las reacciones mostradas en la figura 5, es determinar la presión de etileno producido y comparar con la calculada para la hipotética reacción 3. De ser iguales, sólo ocurre una vía: decarbonilación del sustrato, 1, cuyo intermediario genera etileno al descomponerse. Si la presión de etileno hallada por análisis cromatográfico es mayor que la del etileno proveniente de la pirólisis de ClCOOC₂H₅, significa que están ocurriendo dos reacciones paralelas y el etileno restante se generó de la decarboxilación, 2. La siguiente expresión permite determinar la presión de etileno producido de la pirólisis de ClCOOC₂H₅ a cualquier tiempo t, siendo la presión de ClCOOC₂H₅ residual obtenida de la ecuación (2).

Resultados y Discusión

Estequiometría. Los productos que se presentan en el esquema de la figura 5 fueron encontrados en todo el rango de temperatura de trabajo. El CO no es licuable a la temperatura del nitrógeno líquido, por lo que su detección se logró a través de un generador de alto voltaje [12]. La tabla 1 muestra una comparación de los resultados teóricos obtenidos de la ecuación (4) para la presión de etileno que esperaría obtenerse de la termólisis de ClCOOC₂H₅, con la presión de etileno realmente obtenida de la ecuación (1). La diferencia entre estos valores a los respectivos tiempos de reacción para cada temperatura, es indicio de que el etileno identificado proviene realmente de la descomposición de ClCOOC₂H₅, y no ocurre paralelamente una reacción de decarboxilación como en la termólisis del oxoacetato de etilo.

La presión de etileno producido es baja porque en el rango de trabajo la termólisis de ClCOOC₂H₅ es muy lenta. Por otra parte, aunque no se llevó a cabo análisis de HCl pudo detectarse la presencia de CO en la línea de vacío. Estas observaciones permiten sugerir la siguiente secuencia de reacciones para la descomposición térmica del clorooxoacetato de etilo:

En la tabla 2 puede apreciarse la similitud entre los porcentajes de reacción determinados por diferentes métodos, lo que sustenta la estequiometria propuesta. Para cada tiempo de reacción, fueron obtenidos a partir de las siguientes ecuaciones, donde .. es la presión inicial del sustrato en el reactor:

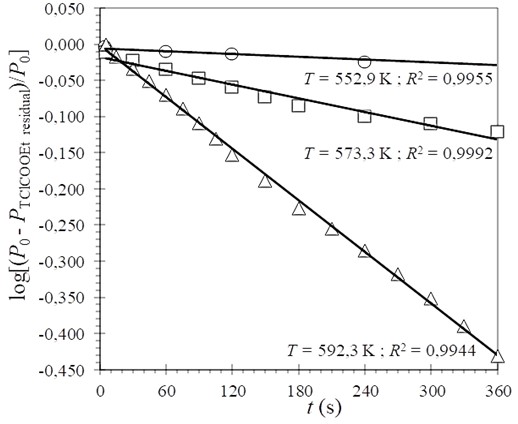

Orden de reacción. La correlación lineal mostrada en la figura 7 permite sugerir una cinética de orden uno en todo el rango de temperaturas de trabajo. De igual forma que para la termólisis del oxoacetato de etilo, cuya reacción de decarbonilación resultó ser de primer orden.

Los valores del coeficiente de velocidad fueron obtenidos de la siguiente ecuación:

k₁ =− (2,303/t) log[(P_o − P_ClCOOEt )/ P₀ ] (7)

Efecto del inhibidor. Para impedir que la reacción siguiese un mecanismo por radicales libres en cadena [14-18] en lugar de la vía molecular, se utilizó tolueno como inhibidor de radicales [20-25] en diferentes proporciones. En la tabla 3 puede observarse cómo la invariabilidad del coeficiente de velocidad en presencia y ausencia de tolueno es indicio de que esta reacción en estudio no estuvo inhibida, lo que permite sugerir un mecanismo molecular.

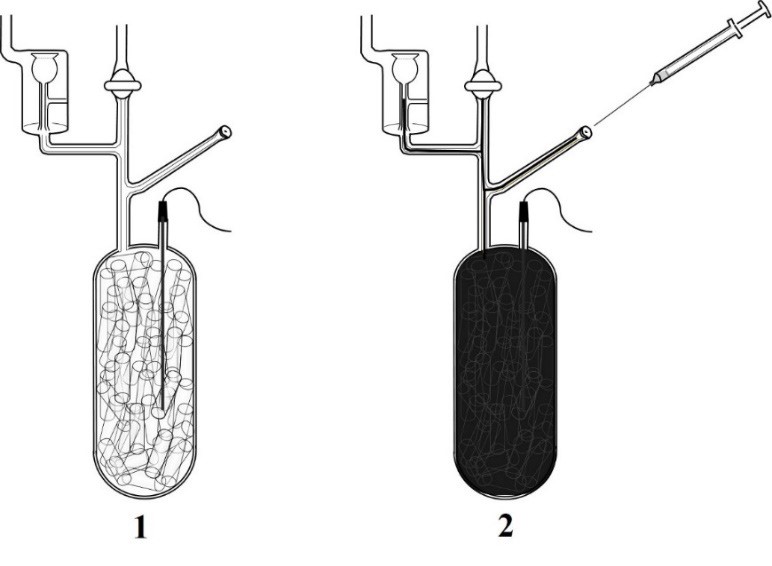

Homogeneidad. Para verificar que la termólisis ocurriese cuantitativamente en fase gas [26-28], se realizó adicionalmente en un reactor empacado internamente con pequeños cilindros de vidrio Pyrex con relación superficie-volumen de 6,22 cm^–1 (figura 8), asumiéndose esta relación igual a la unidad para el reactor no empacado (figura 4). Sólo hubo consistencia de resultados cuando ambos reactores fueron recubiertos internamente con una capa de carbón producto de la termólisis de bromuro de alilo sobre 673 K [29]. No fue posible obtener resultados reproducibles en los reactores sin recubrimiento de carbón, lo que revela que la naturaleza de la superficie de vidrio puede afectar significativamente la velocidad de reacción [30].

Los resultados indican que la reacción es homogénea bajo tales condiciones.

Efecto de la temperatura

Los parámetros cinéticos fueron obtenidos por regresión lineal de los siguientes resultados. La figura 9 corresponde al gráfico de Arrhenius.

Pendiente: – (9371,9 ± 256,0) K. Intercepto:(13,22 ± 0,45). R² = 0,9990 ± 0,0333. Nivel de confianza:90%

Así, se obtuvo la ecuación de Arrhenius para la reacción entre 543,2 – 593,1 K:

Con base en la teoría del estado de transición, es posible determinar los parámetros cinéticos y termodinámicos de activación, mediante las siguientes ecuaciones para reacciones unimoleculares:

Los resultados obtenidos por extrapolación a 623 K se presentan en la tabla 6. Se escogió esta temperatura para poder incluir los resultados de la decarbonilación del oxoacetato de etilo, con el fin de discutir el efecto del sustituyente al grupo carbonilo sobre la reactividad.

^aSustituyente en la parte acílica del éster .

^bEste trabajo

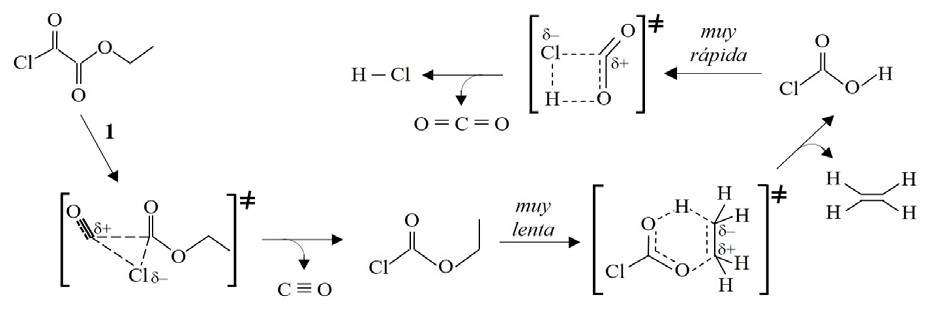

Con base en estos resultados, se sugiere un mecanismo que involucra reacciones de decarbonilación y eliminación de etileno. En este caso, se trata de reacciones consecutivas, a diferencia de la termólisis de oxoacetato de etilo, donde ocurren reacciones paralelas.

En ambos casos, los valores positivos tanto de entalpía como de energía libre de activación sugieren estados de transición endotérmicos y endergónicos. El valor negativo de entropía de activación en la decarboxilación del clorooxoacetato de etilo puede atribuirse a la formación de un enlace triple en el estado de transición, lo que disminuye los grados de libertad. En contraste con la reacción de decarbonilación del oxoacetato de etilo, cuyo signo positivo de la entropía de activación puede ser debido a que el hidrógeno acílico forme enlaces menos rígidos en el estado de transición dado su comportamiento dual, como ácido y nucleófilo. El sustituyente cloro parece asistir la reacción de decarbonilación preferentemente sobre la reacción de eliminación. Este comportamiento puede ser razonado en términos de trasmisión electrónica: el átomo de cloro es buen “saliente” y dispone de pares electrónicos no enlazantes. Estas propiedades le permiten migrar y atacar nucleofílicamente la densidad de carga positiva que se genera en el átomo de carbono del grupo carbonilo vecino en el estado de transición. Este comportamiento sugiere que mientras más electronegativo es el sustituyente, mayor es su tendencia a migrar al carbonilo vecino porque tiende a atraer la densidad electrónica del carbonilo vecino a medida que se va debilitando el enlace entre los grupos carbonilo adyacentes en el estado de transición, tal como se muestra en la figura 10. Sobre esta base puede explicarse el hecho de que el coeficiente de velocidad de decarbonilación del clorooxoacetato de etilo resulte ser drásticamente mayor que el oxoacetato de etilo.

Conclusiones

En base al análisis cualitativo-cuantitativo de productos y los parámetros cinéticos obtenidos, es posible proponer un mecanismo de decarbonilación, con reacciones consecutivas de decarboxilación y eliminación de etileno, para la eliminación unimolecular y homogénea del clorooxoacetato de etilo. La entropía de activación del clorooxoacetato de etilo es negativa porque el cloro tiene una marcada tendencia de migrar al carbonilo contiguo, formando enlaces con menos grados de libertad en el estado de transición. La tendencia que muestra un sustituyente de migrar al grupo carbonilo adyacente en reacciones de decarbonilación parece ser directamente proporcional a su electronegatividad. A una misma temperatura, la reacción de decarbonilación del clorooxoacetato de etilo resultó ser tres órdenes de magnitud superior a la decarbonilación del oxoacetato de etilo.

Agradecimiento

Al Instituto Venezolano de Investigaciones Científicas (IVIC), muy especialmente a todo el grupo de trabajo del Laboratorio de Fisicoquímica Orgánica.
