Resumen: El presente trabajo de investigación propone la evaluación de modelos convexos para el despacho de energía a corto plazo, optimizando la ubicación de generadores y minimizando pérdidas en redes de distribución. Para ello, se utiliza modelos convexos en un periodo de 12 horas con una variación horaria de la demanda, empleando el sistema IEEE de 15 nodos tipo radial. Debido a las ecuaciones de potencia activa y reactiva de inyección nodal, el problema se vuelve no convexo y requiere más recursos computacionales para encontrar soluciones locales óptimas. Para abordar el problema de no linealidad se analizan modelos como el cálculo de Wirtinger y la aproximación cónica de segundo orden. El primer modelo resuelve en 8.12 segundos con errores de voltaje del 0.63% y ángulo del 1.40%, y el segundo en 17.8 segundos con errores del 0.61% y 1.38%, respectivamente. La ubicación óptima de las unidades de generación son los nodos 7, 8 y 10. El valor de la función objetivo para cada modelo es 0.00731149 p.u. para el modelo no lineal, 0.00734619 p.u, para el modelo Wirtinger 0.00744715 p.u, y para el modelo de aproximación cónica de segundo orden (SOC), con una base de 100 kVA.
Palabras clave: Convexidad, Distribución, Optimización, Pérdidas, Wirtinger.
Abstract: This paper proposes the evaluation of convex models for short-term energy dispatch, optimizing the location of generators and minimizing losses in distribution networks. For this purpose, convex models are used in a 12-hour period with an hourly variation of the demand, using the IEEE system of 15 radial type nodes. Due to the nodal injection active and reactive power equations, the problem becomes non-convex and requires more computational resources to find local optimal solutions. To address the nonlinearity problem. The Wirtinger calculus and the second-order conic approximation are analyzed. The first model solves in 8.12 seconds with voltage errors of 0.63% and angle of 1.40%, and the second model in 17.8 seconds with errors of 0.61% and 1.38%, respectively. The optimal location of the generating units are nodes 7, 8 and 10. The objective function value for each model is 0.00731149 p.u. for the nonlinear model, 0.00734619 p.u, for the Wirtinger model 0.00744715 p.u, and for the second order conic approximation model (SOC), with a base of 100 kVA.
Keywords: Convexity, Distribution, Optimization, Losses, Wirtinger.
Evaluación de modelos de optimización convexos para minimizar pérdidas en el sistema de distribución
Jimmy Vaca jimmy.vaca1539@utc.edu.ec
Carlos Quinatoa carlos.quinatoa7864@utc.edu.ec
Josue Ortiz josue.ortiz7570@utc.edu.ec
Luis Camacho jose.camacho0529@utc.edu.ec
Recepción: 20/06/24
Aprobación: 15/07/24
Publicación: 23/07/24
Vaca González, J. R., Quinatoa, C., Ortiz, J., & Camacho, L. (2024). Evaluación de modelos de optimización convexos para minimizar pérdidas en el sistema de distribución. CONECTIVIDAD, 5(3), 62–78. https://doi.org/10.37431/conectividad.v5i3.152
El estudio de los modelos de optimización en sistemas eléctricos, se enfoca en dos aspectos principales: la entrega de energía a los puntos de demanda al menor costo posible y la reducción de pérdidas en los sistemas (Dias Tamayo & Garcés Ruiz, 2017). Además, debido al aumento constante de la demanda los sistemas de potencia deben seguir expandiéndose para cumplir con esta finalidad. Con base a lo anterior, surge la necesidad de proponer modelos de optimización eficientes. Estos modelos deben enfocarse en las redes de distribución complejas que existen hoy en día, debido que estos sistemas de distribución tienen una naturaleza radial, el enfoque de esta investigación estará en minimizar las pérdidas del sistema mediante los modelos de optimización propuestos.
Para ello se analizó en esta investigación dos modelos particulares de optimización convexa. Por un lado, el modelo de optimización convexa utilizando el cálculo de Wirtinger, el cual permite generar aproximaciones a la ecuación general de flujo de potencia mediante las denominadas derivadas de Wirtinger. Por otra parte, la aproximación cónica de segundo orden, aplicando el criterio de ubicación óptima de unidades de generación. Ambos modelos buscarán la convexidad en el sistema para lograr resolver el problema en el menor tiempo posible. A través de esta investigación, se evaluó la factibilidad y se medirá el error porcentual entre estas metodologías y el modelo clásico no convexo. Es importante señalar que el problema de optimización planteado incorporando la ubicación óptima de unidades de generación puede utilizarse ya sea en sistemas de distribución o sistemas de potencia, según (María & Luis Alfonso, 2008) debido a su naturaleza que incorpora diferentes unidades de generación, lo convierte en un problema de optimización no lineal con variables continuas y discretas, incluidas restricciones de igualdad y desigualdad representadas en el modelo como límites de generación y flujo de potencia por las líneas .
Según los autores (Oñate Y & Ramírez A, 2009) “Debido a la representación discreta, la formulación se convierte en un problema de optimización no convexo, ahí la naturaleza compleja del mismo”. En la actualidad, no existe mucha información sobre la aplicación de modelos convexos en sistemas de distribución de naturaleza radial para disminuir pérdidas, sino más bien el enfoque del uso de estos modelos convexos es la minimización de costos de operación el autor (Yuan & Hesamzadeh, 2019) propone tres modelos de optimización convexos, Relajación Cónica, Expansión en Series de Taylor, Envoltura de McCormick. Los resultados muestran un rendimiento sólido de los modelos propuestos y la recuperación factible de la solución. Por otro lado, los modelos usando el cálculo de Wirtinger, según expuesto por (Ramirez & Garcés, 2019) muestra que se obtuvo los voltajes en el sistema en un tiempo de 0,265588 segundos, mientras que (Martínez-Peralta, 2018) muestra un tiempo de solución 0,012059 segundos para un script realizado en Matlab para un sistema de 69 nodos. Estos resultados indican que los modelos de prueba utilizados muestran una ejecución precisa y rápida. Sin embargo, no se ha discutido la precisión de las respuestas de los modelos convexos en cuestión se centran en minimizar pérdidas. Actualmente no existen muchas metodologías disponibles que proporcionen una perspectiva clara sobre los beneficios de estos modelos. Por ejemplo las investigaciones realizadas por (Cabezas Soldevilla & Alfredo Cabezas Huerta, 2019) y (Leeton & Uthitsunthorn, 2010) utilizando modelos de optimización basados en enjambre de partículas, tienen como función objetivo minimizar las pérdidas del sistema, logrando una reducción de pérdidas del 8,38%, además mencionan que el flujo de potencia óptimo basado en optimización de enjambre de partículas ofrece mejores soluciones que los métodos basados en algoritmos iterativos como el Broyden–Fletcher–Goldfarb–Shanno y algoritmos genéticos. Estos modelos en particular son metaheurísticas y la solución obtenida es un óptimo local, lo cual requiere un tiempo de solución bastante prolongado. Esto limita su utilidad a corto plazo debido a la necesidad de precisión y rápida convergencia.
Actualmente la ubicación óptima de unidades de generación se considera un recurso fundamental para la reducción de pérdidas. En la presente investigación, la implementación de generación distribuida se logra reducir las pérdidas en un 80%. Con el objetivo de promover la eficiencia energética y uso racional de energía, cada vez más se impulsan proyectos para incorporar generación distribuida al sistema eléctrico nacional. Se han realizado investigaciones y desarrollado metodologías especificas en este campo como las de (Muttaqi & Negnevitsky, 2006), (Anwar & Pota, 2011) y (Le & Kashem, 2007)such as load growth, overloaded lines, quality of supply and reliability. Moreover, it has been proven that the additional benefits brought by DG could be substantial if properly used. This paper addresses the issue of optimizing DG planning in term of DG size and location to reduce the amount of line losses in the distribution networks. The optimization methodology, which is based on the Sequential Quadratic Programming (SQP quienes analizan a fondo los parámetros óptimos de la generación distribuida. Estos autores muestran reducciones cercanas al 20% en las pérdidas de potencia en los modelos propuestos. Este aspecto se enfatiza con la evaluación de modelos convexos y el criterio de ubicación óptima de unidades de generación.
Este artículo está organizado de la siguiente manera, la primera sección expone las investigaciones realizadas referentes a los modelos convexos utilizados para reducir las pérdidas en los sistemas eléctricos de potencia. En la segunda sección se presenta el modelo de optimización matemática, incluyendo la formulación de los modelos convexos utilizados y los datos relevantes del sistema eléctrico. La tercera sección se realiza un análisis de los resultados obtenidos a partir de la aplicación de dichos modelos. Finalmente, en la cuarta sección se presentan las conclusiones del estudio.
Para el desarrollo de la presente investigación, se realizó el ingreso de los parámetros de generación, demanda y condiciones operativas del sistema de distribución radial. Posteriormente, se formuló el modelo de optimización no lineal. Una vez obtenido el modelo base, se procedió a la programación de los modelos matemáticos convexos para obtener el despacho de energía y potencia de pérdidas. Al obtener los resultados, se verificó que la solución cumpliera con las restricciones impuestas, encontrando el óptimo global del problema de optimización, tal como se representa en el diagrama de flujo en la figura 1.
Según (Javier Martínez-Peralta & Eugenia Llosas-Albuerne, 2022) “El desarrollo de un modelo matemático de optimización para la reducción de pérdidas eléctricas en toda la red incorporando generación distribuida”, contribuye significativamente a mejorar la eficiencia energética y la sostenibilidad de los sistemas eléctricos en general . Los parámetros del sistema base considerado en esta investigación se presentarán en las tablas posteriormente. El enfoque de optimización de sistemas eléctricos permite identificar y minimizar ineficiencias en un 80%, dependiendo del número de unidades de generación disponibles. Aprovecha la producción local de energía renovable para reducir la dependencia de fuentes de energía centralizadas y disminuir las pérdidas durante la transmisión y distribución. Además, fomenta una mayor resiliencia y flexibilidad en la red eléctrica, facilitando una integración más eficaz de fuentes de energía renovable y promoviendo un entorno más sostenible y robusto para el futuro energético. En la optimización convexa, se prioriza la resolución de problemas con funciones objetivo y restricciones que exhiben convexidad, asegurando que cualquier mínimo local sea también un mínimo global. Esta característica permite el uso eficiente de algoritmos confiables como el descenso de gradientes. La optimización no lineal enfrenta problemas con restricciones y funciones objetivo no convexas, lo que puede resultar en múltiples mínimos locales sin garantía de encontrar el mínimo global. Estos casos requieren algoritmos más avanzados como métodos de Newton modificados o algoritmos evolutivos, que pueden ofrecer menos certeza en términos de convergencia y tiempo de cálculo. En esta investigación se analizó dos modelos particulares de optimización convexa, el modelo que utiliza el cálculo de Wirtinger, y la aproximación cónica de segundo orden, a su vez aplicando el criterio de ubicación óptima de unidades de generación, ambos modelos busca la convexidad en el sistema para lograr resolver el problema en el menor tiempo posible, es decir que el algoritmo converge lo más rápido posible ahorrando tiempo y recursos del procesador, por medio de esta investigación se evaluará la factibilidad y margen de error que existen entre estas metodologías con respecto al modelo clásico no convexo.
Se define como un modelo no lineal entero mixto de la siguiente manera:
La función objetivo mostrada en la ecuación (1) está en función de Pi,tth la cual representa la potencia generada por las unidades de generación térmicas en el nodo i en la hora t, de la misma forma Pi,textra las unidades de generación adicionales ΩT y Ωextras perteneciente al conjunto de unidades térmicas y unidades extra respectivamente, PLi,t potencia demandada en cada nodo en la hora t. Las ecuaciones de balance del modelo están tanto para potencia activa, como para potencia reactiva siendo PLi,t y QLi,t las demandas en los nodos i en la hora t respectivamente. Las ecuaciones (2) y (3) representan el balance de potencia activa y reactiva respectivamente, las ecuaciones (4) y (5) representan la inyección de potencia activa y reactiva respectivamente, las ecuaciones (6) y (7) representa los mínimos y máximos técnico de los generadores térmicos, las ecuaciones (8) y (9) representan los mínimos y máximos de los generadores distribuidos que pueden ubicar en cualquier nodo candidato a óptimo, las ecuaciones (10) y (11) representan los flujos por las líneas eléctricas, finalmente las ecuaciones (12) y (13) muestra la variable binaria que incorpora las unidades de generación y las unidades máximas que se pueden incorporar al sistema Umax y sus límites de generación respectivamente, con este y los modelos convexos que se mostrarán posteriormente se obtendrá el despacho de energía que minimizará al máximo las pérdidas del sistema de distribución, esta potencia de perdidas es la mencionada función objetivo que se debe minimizar con el modelo de optimización.
El modelo OPF-NL es no lineal, debido a las ecuaciones (4) y (5) que representan la inyección de potencia activa y reactiva en cada nodo, las ecuaciones (12) y (13) tiene variable binaria por la cual el sistema se vuelve no lineal entero mixto que es difícil de resolver. Generalmente dentro de la literatura científica estos tipos de problemas de optimización resuelven con meta heurística, sin embargo, para la operación en corto plazo se necesita algoritmos rápidos y que tenga unicidad en las soluciones es decir que siempre encuentre un óptimo global.
“Para abordar el problema de análisis de no linealidad, se tiene en cuenta algunas definiciones matemáticas que es de bastante importancia” (Caiza & Toaza, 2021). La optimización convexa es un subcampo de la optimización que estudia problemas de minimizar las funciones sobre los conjuntos convexos. La convexidad hace que la optimización sea más fácil que en el caso general, ya que el mínimo local es también un mínimo global y las condiciones de primer orden son suficientes para el problema.
Según el autor (Stephen Lieven, 2013) “Se dice que es un conjunto convexo Ω de ℝn” es convexo si para cualquier punto x, y ϵ Ω existe un z en la cual pertenece al conjunto (z ϵ Ω ) dado por la ecuación (14).
“Un cono Ⅽ no vacío es un cono si x ϵ С implica que α x ϵ С para cualquier escalar α ≥ 0.Si además Ⅽ es convexo se dice que es un cono convexo”. (Stephen Lieven, 2013).
Según el autor (Stephen Lieven, 2013) “Sea f : Ω → ℝ donde Ω es un conjunto no vacío de ℝn ”. La función f se dice que es convexa en Ω si para cualquier par de puntos x,y y cualquier escalar ⅄ que cumpla 0 ≤ ⅄ ≤ 1 , se tiene en la ecuación (15):
El modelo de aproximación basado en el cálculo de Wirtinger del problema de optimización de la ecuación 4 y 5 del problema OPF-NL puede describirse como:
Donde Wkm es la nueva variable compleja, esta ecuación puede ser linealizada en el plano complejo alrededor del punto uk, um, mediante el cálculo de Wirtinger, obteniendo lo siguiente en la ecuación (18):
La ecuación (19) constituye una linealización convexa la ecuación del flujo de potencia. A continuación, la formulación matemática del problema de optimización basada en el cálculo de Wirtinger.
Donde ∗ representa el conjugado convexo, es la potencia nodal generada, dk y es la carga correspondiente. En favor de una representación compacta del modelo y siguiendo la metodología descrita en (Garcés-Ruiz, 2022), se asume que los subíndices 𝑚 y 𝑘 pertenecen al conjunto de nodos en todos los casos. El modelo se presenta en una variable compleja, por ejemplo, se representa la ecuación (22). en el dominio complejo; esto es sólo una representación ya que la ecuación requiere ser separado en partes reales e imaginarias. Aunque el problema puede considerar diferentes objetivos, la aplicación en esta investigación consiste en minimizar las pérdidas de potencia dadas por la ecuación (16).
El autor (Garcés-Ruiz, 2022) mencionan que, una aproximación cónica de segundo orden es una forma conveniente de incluir las ecuaciones de flujo de potencia en un modelo de optimización, partiendo de la ecuación (17), multiplicando por se obtiene la ecuación siguiente:
Existe una amplia literatura sobre aproximaciones de conos de segundo orden, destacando el trabajo presentado por (Low, 2014) y (Low, 2014). Esta revisión incluye linealizaciones y aproximaciones cónicas. A continuación, la formulación matemática del problema de optimización basada aproximación cónica de segundo orden:
En este caso, se convexifíca la ecuación de flujo de potencia manteniendo la no linealidad. En este modelo, se calcula la potencia de pérdidas como la suma de las potencias nodales.
A continuación se detalla el sistema de distribución tipo radial para el desarrollo de esta investigación, se toma los datos de líneas a partir de los autores (Gopi & Raj, 2012), este sistema cuenta con 15 nodos 2 generadores y 14 demanda tanto activa como reactiva como se muestran en la Figura 2.
Para un estudio más completo de la evaluación de los modelos convexos en sistemas de distribución se realizó con la curva de la demanda de 12 horas. La Figura 3 muestra el periodo de la evaluación de la demanda.

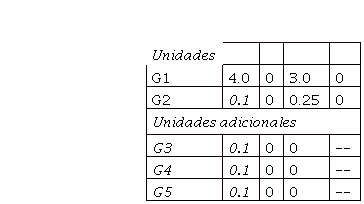

En las Tabla 1 se muestra los datos de límites de generación de las unidades que se encuentran en el sistema IEEE 15 nodos.
En la Tabla 2 se muestra la demanda de potencia activa en p.u, para cada nodo del sistema se tiene 12 medidas que corresponden a las horas.
De la misma forma, en la Tabla 3 se muestra la demanda de potencia reactiva que se considera para el desarrollo de la investigación, de igual forma para un periodo de 12 horas, los datos presentados son aleatorios los cuales representan la variabilidad de la demanda.
1.99 GHz. Los resultados se muestran a continuación:
El resultado de problema de optimización convexa tomando en cuenta tres unidades de generación distribuida, los datos del modelo de IEEE de 15 nodos y la demanda de la potencia reactiva y activa mostradas en las Tablas 2 y 3. La simulación se realiza en un periodo de 12 horas utilizado el solver Knitro y una computadora Intel(R) Core(TM) i7-8565U CPU @ 1.80GHz
1.99 GHz. Los resultados se muestran a continuación:
La Figura 4 muestra la ubicación óptima de las 3 unidades de generación distribuida, que son los nodos 7, 8 y 10 respectivamente, minimizando las pérdidas de la red con un valor de 0,00731149 p.u y 0,00744715 p.u para los modelos convexos, Wirtinger y segundo orden cónico respectivamente.
En la Figura 5 el valor de la función objetivo del modelo OPF-NL es de 0,00757788 p.u., es similar a los valores obtenidos por los modelos convexos. Esto demuestra que el modelo OPF-NL proporciona una aproximación precisa. Sin embargo, hay una diferencia entre estos modelos. Aunque el modelo OPF-NL produce resultados muy cercanos a los obtenidos por los modelos convexos, estos últimos tienen la ventaja de encontrar el óptimo global de manera consistente. La capacidad de los modelos convexos para identificar la mejor solución posible en un contexto específico los hace superiores en términos de exactitud y fiabilidad.
Debido a que es un sistema mulihorario, la cantidad de datos es considerable, por lo que el análisis de calidad de los datos se realizará en el nodo más crítico o nodo que presenta el mayor rango de error absoluto en comparación con el modelo no convexo.
El nodo más crítico que presentan los modelos es el nodo 15 por lo tanto, se analiza la calidad de la respuesta enfocándose en los datos obtenidos en ese nodo para los modelos convexos, en la Figura 6 muestra la distribución de valores de ángulos para las horas establecidas, donde se observa que existe una distribución uniforme que se encuentra, y se encuentra dentro de los limites superior e inferior, además de la ausencia de valores atípicos en los valores de ángulo.
De la misma manera, se muestra en la Figura 7 los datos de voltaje en el nodo 15, siendo esta una distribución uniforme resaltando que el modelo no convexo presenta la distribución de datos más uniforme que los modelos convexos.
Para la evaluación específica de los modelos convexos, existe cierto rango de error entre los resultados del modelo OPF-NL evaluados frente a los modelos convexos. Por lo tanto en la Figura 8 muestra el error absoluto que existe en los datos del nodo 15. Para el modelo convexo basado en el cálculo de Wirtinger, se observa un error que oscila entre 0.00427 y 0.00631 de voltaje. Mientras que, el modelo convexo del segundo orden cónico se observa un error que oscila entre 0,004025 y 0,06070 p.u.
El análisis de los ángulos a partir de la Figura 9, muestra que el modelo convexo basado en el cálculo de Wirtinger muestra un error absoluto que oscila entre 0,01942 y 0,03355 grados, mientras que el modelo cónico de segundo orden tiene un error que oscila desde 0,01847 y 0,03304 grados.
La Tabla 4 muestra la potencia de pérdidas para cada caso, el modelo basado en el cálculo de Wirtinger mediante su metodología convexa logra obtener para un periodo de 12 horas una potencia de pérdidas total de 0,00734619 p.u en un tiempo de 8,12 segundos mientras que el modelo cónico de segundo orden obtiene una potencia de pérdidas de 0,00744715 p.u en un tiempo de 17,8 segundos.
El problema de convexidad de los sistemas eléctricos aborda enfoques diferentes que permiten el desarrollo de metodologías que reduzcan los tiempos y recursos del procesador, por lo que es importante evaluar la calidad de los datos obtenidos por las distintas metodologías o modelos convexos, garantizando unicidad en las soluciones esto es ventajoso comparando a los modelos tradiciones de programación matemática y ayuda a la operación de las redes eléctricas, dicho esto se logra concluir que mediante esta investigación se evidencia el desempeño de las metodologías no convexa, es decir cuál es la más rápida en solucionar el problema y el error que existen con respecto al modelo no lineal.
En principio el problema de optimización no convexo muestra una función objetivo de 0,00731149 p.u. en base a este modelo se midió el error absoluto asociado a los métodos convexos presentados en el documento, en el cual se obtuvo para el modelo convexo basado en el cálculo de Wirtinger una función objetivo de 0,00734619 en un tiempo de 8,12 segundos, teniendo esta metodología una diferencia de 0,000034 p.u llegando a obtener un error porcentual en voltaje de 0,63% y de ángulo 1,40%. Mientras que modelo basado en aproximación de cono de segundo orden con un valor objetivo de 0,00744715 p.u en un tiempo de 17,8 segundos tiene una diferencia de 0,0001357 p.u llegando a tener un error porcentual de voltaje de 0,61% y de ángulo 1,38%, por lo tanto, se puede concluir que el modelo Wirtinger proporciona una solución rápida con un margen de error aceptable, sin embargo, el modelo convexo de segundo orden cónico proporcionará una solución con un margen de error más pequeño sin embargo esto duplicaría el tiempo de solución.
La investigación centrada en modelos convexos es un paso más hacia el desarrollo de nuevas metodologías que optimizan los tiempos y recursos utilizados para hallar una solución, esto a largo plazo beneficiará al sector eléctrico ya que la evaluación de estos modelos concluye que el modelo convexo usando el cálculo de Wirtinger converge en un tiempo más corto, con lo cual se podrían tener consideraciones al momento de requerir una solución rápida y se optaría por la metodología planteada en la presente investigación. Es importante tener en cuenta el crecimiento constante del sector eléctricos y los recursos renovables disponibles, por lo que se recomienda para futuras investigaciones modelos estocásticos en conjunto de modelos convexos que permita simular la intermitencia de los recursos.
