Resumen:
En la última década, las técnicas de modelado digital han demostrado ser de gran utilidad para el estudio y preservación de los fósiles, especialmente para las icnitas (huellas) que, por su extensión, importancia patrimonial, turística o estado de conservación, pueden resultar muy difíciles de recolectar o modelar por métodos tradicionales. La Formación Cerro del Pueblo (FCdP) es una unidad geológica del Campaniano (72.5 Ma) ubicada al sureste de Coahuila, México, que destaca por la gran diversidad de organismos fósiles que conserva, principalmente yacimientos con icnitas de dinosaurio, que han sido poco estudiados y desafortunadamente se encuentran en peligro de destrucción debido a la erosión y las actividades humanas. El objetivo de este proyecto fue generar el registro digital de seis yacimientos con huellas de dinosaurio en la FCdP, para corroborar la efectividad de una nueva técnica de bajo costo e impacto nulo a los icnofósiles: Modelado por fotogrametría digital, mediante los programas de acceso libre VisualSFM, Meshlab, CloudCompare y ParaView. Para este propósito, se registraron las huellas de dinosaurio presentes en seis sitios discretos (yacimientos) en la FCdP. Se emplearon 10 cámaras fotográficas de calidad comercial (5 a 10 Mpx) para tomar fotografías de cada localidad. En los sitios con menor superficie y número de huellas (Cantera Rojas, 26 m2 [4 huellas]; Depósito de la Luz, 37.5 m2 [6]; La Rosa, 60 m2 [9] y Las Águilas B, 70 m2 [12]), se realizaron tomas individuales de las icnitas, así como una serie completa a lo largo del yacimiento. Los más grandes (Paso del Oso, 168 m2 [107] y Las Águilas A, 340 m2 [220]) se separaron en secciones para facilitar el registro fotográfico. En total se tomaron 11840 fotografías, de las cuales se emplearon 4960 para generar 72 modelos tridimensionales de malla poligonal texturizados de las seis localidades. Los modelos obtenidos para las localidades más pequeñas presentaron mejor calidad; hay que considerar su extensión más reducida, el registro individual de icnitas y la limpieza relativa de los estratos. Por otro lado, los más grandes perdieron definición al realizarse ajustes que permitieran que el tiempo de procesamiento y los tamaños de archivo fueran viables para los equipos de cómputo con los que se contó. Con este ejercicio, se obtuvieron parámetros de referencia para hacer más eficiente la toma de fotografías útiles para su procesamiento fotogramétrico y, de este modo, mejorar la calidad de los modelos digitales generados en el futuro.
Palabras clave: Icnitas de dinosaurioIcnitas de dinosaurio,CretácicoCretácico,técnicas de registrotécnicas de registro,modelado virtualmodelado virtual.
Abstract:
In the last decade, digital modeling techniques have been shown to be very useful in the study of fossils and their preservation, especially with ichnites (footprints) that are very difficult to collect or model by traditional methods, due to deposit characteristics such as size, heritage, touristic importance and conservation status. In Cerro del Pueblo Formation (FCdP), a geological unit of the late Campanian, located in the southeast Coahuila, Mexico, there is a great fossil diversity, mainly dinosaur ichnites, which unfortunately have been little studied and are in danger of destruction, due to the erosion and human activities. The goal of this project was testing the effectiveness of a new and low-cost technique with no impact for the ichnites. The technique consisted of modeling by digital photogrammetry through the open access software VisualSFM, Meshlab, CloudCompare and ParaView. For this purpose, the dinosaur tracks of six different sites (deposits) in FCdP were recorded. Ten commercial quality cameras (5 to 10 Mpx) were used to take photos at each site. At smaller sites with a fewer number of footprints (Cantera Rojas, 26 m2 [4 tracks]; Depósito de la Luz, 37.5 m2 [6]; La Rosa, 60 m2 [9] and Las Águilas B, 70 m2 [12]), individual shots of ichnites were taken. Also, a complete photo series throughout the deposit was taken. Larger sites (Paso del Oso, 168 m2 [107] and Las Águilas A, 340 m2 [220]) were divided into sections to simplify the photographic record. In total, 11840 photographs were taken, 4960 were used to generate 72 three-dimensional textured polygonal mesh models for the six localities. Models from smaller sites had better quality because of their reduced size, the large number of photos taken and good strata contrast. In contrast, models from bigger sites lost definition, especially after certain adjustments made to improve their computer processing. During this exercise, reference parameters were obtained, to increase the effectiveness in photography for photogrammetric processing. We hope in the future to improve the quality of digital models generated.
Keywords: Dinosaur tracks, Cretaceous, registry techniques, virtual modelling.
Artículos
Aplicación de fotogrametría digital para el registro de las huellas de dinosaurio de la Formación Cerro del Pueblo (Campaniano tardío), Coahuila, México
Use of digital photogrammetry to record dinosaur footprints in the Cerro del Pueblo Formation (late Campanian), Coahuila, Mexico
Sociedad Geológica Mexicana, A.C.
Recepción: 27 Marzo 2017
Recibido del documento revisado: 05 Junio 2017
Aprobación: 08 Agosto 2017
Las marcas de pisadas (icnitas) de dinosaurio conforman los icnofósiles de vertebrados más abundantes a nivel mundial (Lockley, 1996; Marty, 2008). Estos rastros proporcionan información valiosa sobre el comportamiento, modo de vida y el tipo de ambiente en el que se desarrollaron estos organismos (Lockley, 1996). México no es la excepción y cuenta con diferentes yacimientos con este tipo de fósiles tanto en temporalidad como en extensión, sin embargo, los estudios de este tipo de evidencias han sido escasos y muchas de las localidades que los contienen están en riesgo de destrucción por erosión y actividades antropogénicas (Bravo-Cuevas y Rodríguez-de la Rosa, 2014). En las últimas dos décadas, varios grupos de investigadores alrededor del mundo han aprovechado las nuevas tecnologías de modelado digital en 3D aplicándolas al estudio de la icnología. Se inició con el empleo de escáner láser digital para modelar lajas con icnitas en laboratorio (Arakawa et al., 2002), posteriormente se empleó una combinación de escáner LiDAR y fotogrametría aplicados directamente en los yacimientos (Breithaupt et al., 2004; Matthews et al., 2006; Bates et al., 2008a, 2008b; Petti et al., 2008; Adams et al., 2010) y durante los últimos cinco años muchos estudios se han llevado a cabo mediante modelos de fotogrametría digital, cuya principal ventaja ante el empleo de un escáner es su bajo costo y facilidad de manejo en campo (Castanera et al., 2013a, 2013b; Falkingham, 2012; Falkingham et al., 2014; Mallison y Wings, 2014; Razzolini et al., 2014; Lallensack et al., 2015; Matthews et al., 2016; Romilio et al., 2017).
Con este proyecto se buscó generar el registro virtual de seis yacimientos con huellas de dinosaurio de manera que se corroborara la efectividad del modelado por fotogrametría digital, una técnica de bajo costo e impacto nulo sobre los icnofósiles, que permitiera generar un catálogo a modo de resguardo permanente del patrimonio paleontológico de México y al mismo tiempo funcionara como una herramienta eficiente para facilitar su estudio.
La Formación Cerro del Pueblo (FCdP) es una unidad geológica compleja que conforma la parte basal del Grupo Difunta (Figura 1). De acuerdo con Eberth et al. (2004), esta formación representa una unidad transicional que destaca por la gran diversidad de organismos fósiles que contiene, entre los que se incluyen plantas, protistas, invertebrados y vertebrados, organismos que vivieron en condiciones marinas, salobres y terrestres (Rivera-Sylva et al., 2006; Gates et al., 2007; Perrilliat et al., 2008; Loewen et al., 2010; Bravo-Cuevas y Rodríguez-de la Rosa, 2014). Eberth et al. (2004) ubicaron a la FCdP entre las magnetocronozonas 32n.3r-32n.2n, sugiriendo una edad absoluta máxima de 72.5 millones de años (Campaniano tardío).

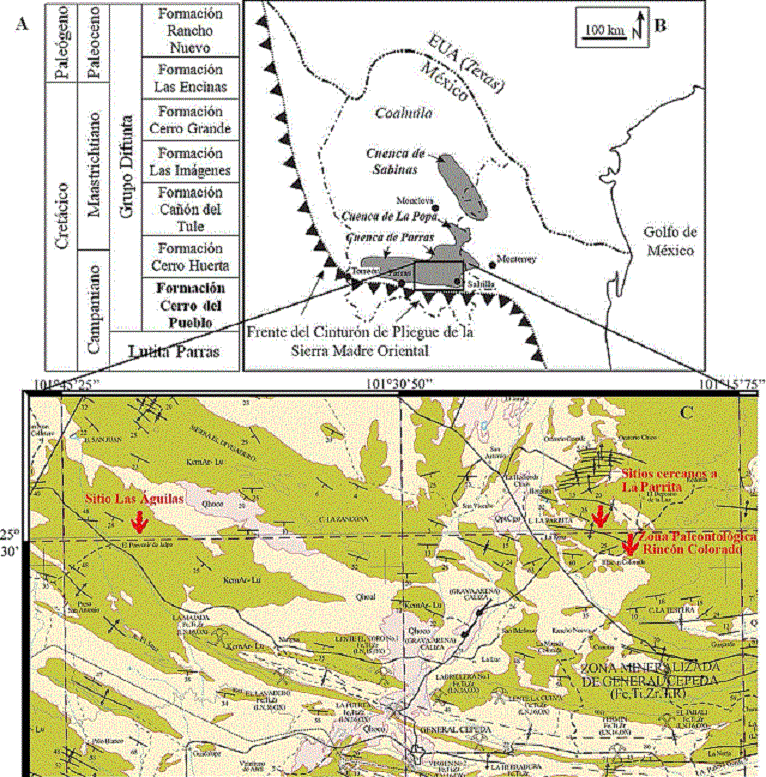

Figura 1
Ubicación de la FCdP en su contexto geológico, temporal y geográfico. A) Composición y edades relativas de las formaciones del Grupo Difunta. B) La FCdP como un depósito dentro de la Cuenca de Parras (modificado de Eberth et al., 2004). C) Mapa geológico que muestra la distribución de yacimientos con huellas de dinosaurio de la FCdP (modificado de Santiago Carrasco et al., 2008).
Con base en los datos estratigráficos de las secciones de referencia suplementarias medidas por Eberth et al. (2004) en las zonas de Rincón Colorado y Las Águilas, se realizó un perfil global en el que se establece la posición relativa de los seis estratos fosilíferos estudiados en la FCdP (Figura 2). Todas las localidades están ubicadas dentro del territorio del Municipio de General Cepeda, formando parte de los ejidos Porvenir de Jalpa, La Rosa, Depósito de la Luz y Rincón Colorado (Figura 3).

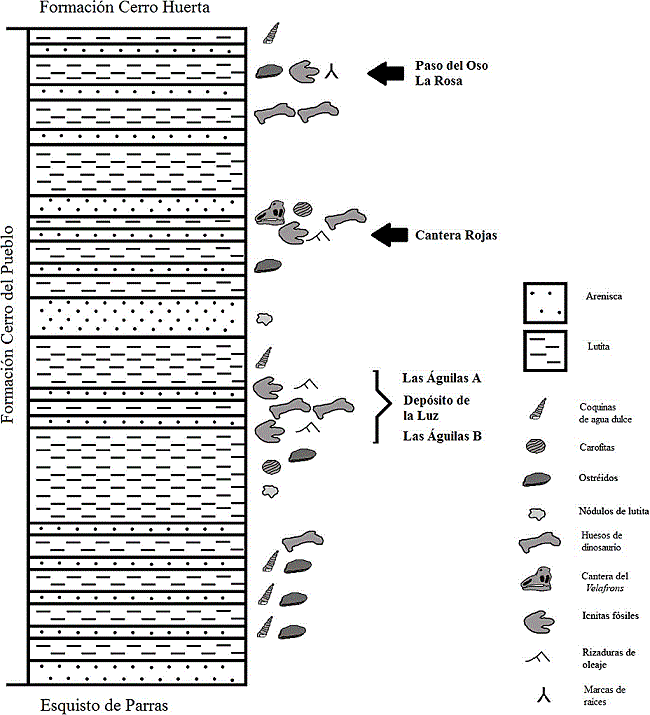

Figura 2
Esquema del perfil estratigráfico global de la FCdP, indicando los puntos de ubicación de los estratos estudiados dentro de la columna (modificado de Eberth et al., 2004).

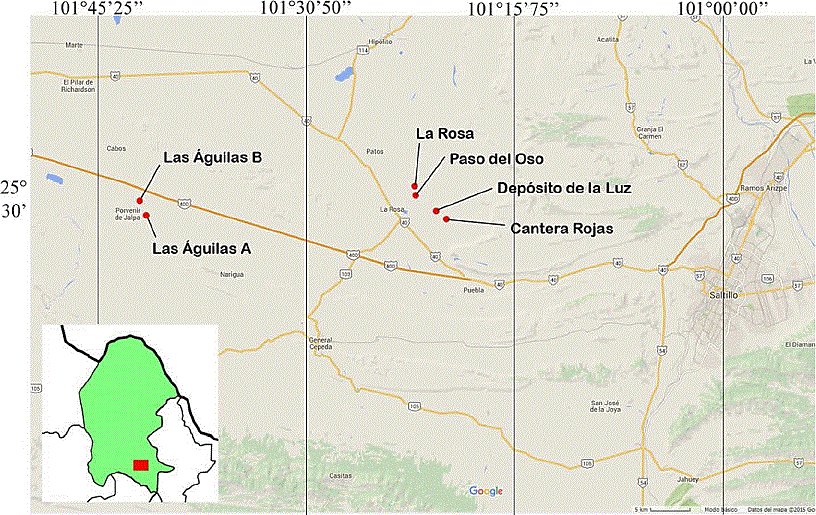

Figura 3
Ubicación de las localidades con icnitas de dinosaurio de la FCdP, estudiadas en el presente trabajo (modificado de Google Maps, 2015).
Previo al inicio del registro fotográfico se realizó la limpieza de los yacimientos, que consistió en la remoción de los sedimentos actuales acumulados dentro de las icnitas; se utilizaron palas, cucharas de jardinería, escobas, cepillos, brochas, palanganas, cubetas y bolsas de plástico. También se retiraron las hierbas dentro y alrededor de las huellas con tijeras de poda.
Las fotografías requieren características específicas para su procesamiento fotogramétrico. Para que una sección de la imagen quede representada en el modelo, se requiere que esté presente en tres fotografías como mínimo, y es necesario que las tomas presenten traslape entre cada una (Falkingham, 2012).
No es necesario el uso de cámaras profesionales. En el presente estudio se emplearon cámaras de calidad comercial con resoluciones entre 5 y 10 Mp (Tabla 1). Para el procesamiento se prefiere la cantidad de fotografías sobre su calidad (alta resolución) (Falkingham, 2012). La fotogrametría es un método que no registra el tamaño real de los objetos modelados, por lo que resulta imperativo el empleo de una escala fija para cada huella o sector a registrar (Breithaupt et al., 2004).

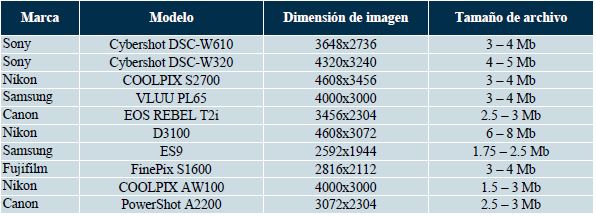

Relación de los modelos de las cámaras empleadas, así como las dimensiones y tamaños de archivo de las fotografías tomadas durante el registro.
De acuerdo con Falkingham (2013), no hay un número fijo de fotografías para generar un buen modelo, ya que este criterio varía dependiendo de la complejidad del objeto; no obstante, Mallison y Wings (2014) indican que existe un punto en que al emplear demasiadas fotografías el modelo generado no mejora su calidad, pero sí ralentiza su tiempo de procesamiento. En los sitios con menor número de huellas (Depósito de la Luz, Las Águilas B, Rincón Colorado y La Rosa), se procedió a la toma de fotografías individuales de las icnitas, tomando entre 50 y 60 de cada una, así como una serie completa a lo largo de cada estrato. Para las icnitas individuales se incluyeron tomas desde varios ángulos y en distintas posiciones de cámara para obtener mejor detalle (Figura 4).

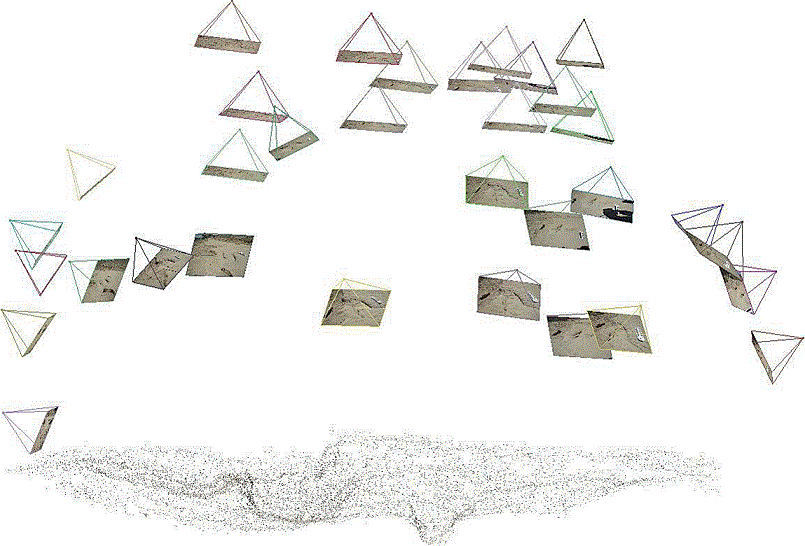

Figura 4
Modelo de una nube dispersa que muestra las diferentes posiciones y perspectivas de la cámara en las tomas fotográficas.
Los yacimientos más grandes (Paso del Oso y Las Águilas A) se separaron en secciones para facilitar el registro fotográfico. En el sitio Las Águilas A se colocó una cuadrícula de 3x3 m y se tomaron series de entre 60 y 100 fotografías de cada cuadrante, incluyendo traslape con los bordes. En el yacimiento de Paso del Oso se colocaron marcas cada 3 metros a todo lo largo del sitio y se tomaron series de entre 60 y 100 fotografías de cada sector.
El registro fotográfico obtenido se procesó con dos programas para generar modelos virtuales tridimensionales por fotogrametría digital: VisualSFM y Meshlab. Para el procesamiento se empleó una computadora de escritorio marca Dell Alienware modelo X51 con microprocesador Intel Core i5 (2 GHz), tarjeta de video NVIDIA GTX 745 y 16 GB de memoria RAM.
Se empleó el programa VisualSFM por ser un soft ware de acceso libre capaz de generar “nubes de puntos” a partir de fotografías, a partir del método “estructura desde movimiento” (Wu, 2007, 2011). Se cargaron el conjunto de fotografías de la icnita o estrato a reconstruir (Figura 5A) en el programa y este se encargó de comparar cada fotografía con las demás, encontrando puntos en común para generar un mapa vectorial; a este proceso se le denomina sifting por las siglas SIFT (ScaleInvariant Feature Transform) del algoritmo que utiliza. Después de obtener los puntos en común, el programa reconstruyó un mapa tridimensional con las coordenadas de cada uno formando una “nube de puntos dispersa” (Figura 5B).

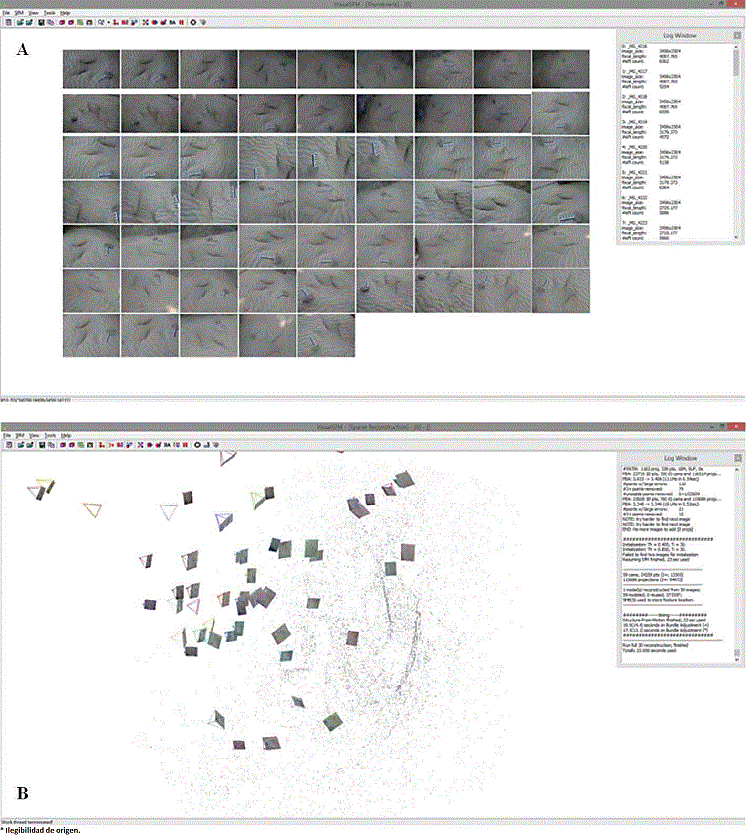

Figura 5
Ventana principal del programa VisualSFM. A) Durante la carga del conjunto de fotografías. B) Mostrando la nube de puntos dispersa.
Al emplear el algoritmo CVMS (Clustering Views for Multi-view Stereo) para escalar los puntos, el programa formó conjuntos (clusters) y obtuvo la posición relativa de la cámara en cada fotografía, lo que generó una “nube de puntos densa”. Dependiendo de la complejidad del modelo, esta “nube” puede contener varios millones de vértices (puntos individuales).
Al finalizar, VisualSFM generó los modelos en archivos con extensión .ply (polygon file format), formato estándar de escáneres para modelado tridimensional. El archivo resultante es manipulable (permite realizar rotación, desplazamiento, alineación a un plano) y da una representación satisfactoria del objeto base (Figura 6).

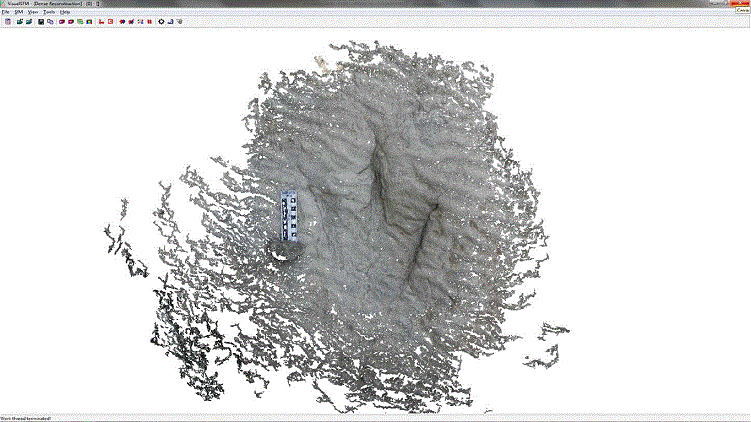

Figura 6
Reconstrucción de nube de puntos densa, visualizada en VisualSFM.
Meshlab (Cignoni et al., 2008) es un sistema de procesamiento y edición de modelos de malla poligonal (polygon mesh). Con este software de acceso libre se convirtieron las nubes densas de puntos generadas en VisualSFM en un sólido poligonal por un proceso llamado meshing. Para realizar este proceso se aplicó el algoritmo de Reconstrucción de Superficie de Poisson (con valores de profundidad de árbol octal de entre 9 y 13, y de divisor de solucionador entre 7 y 8) y los modelos poligonales se texturizaron con las fotografías originales para obtener modelos de alta definición (texturas de 2048 bits).
El último paso del proceso involucró escalar cada objeto a sus dimensiones reales para facilitar la posterior toma de datos merísticos. Como se mencionó con anterioridad, para ello es imprescindible haber colocado una escala de referencia junto al objeto de estudio durante el registro fotográfico (Figura 7).

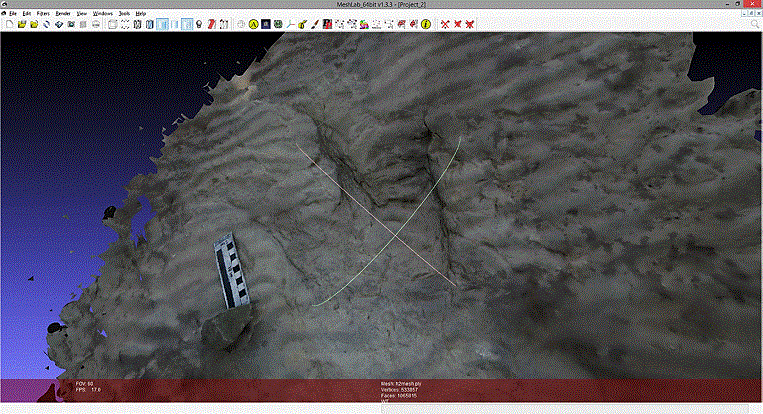

Figura 7
Modelo tridimensional sólido a partir de un mesh texturizado empleando Meshlab.
Para la edición y preparación de imágenes se utilizaron filtros y sombreadores (shaders) nativos del Meshlab, así como los programas de acceso libre CloudCompare (CloudCompare, 2015) y ParaView (Henderson, 2015). El primero permitió alinear los modelos con respecto a un plano; el segundo se utilizó para generar mapas de contorno por curvas de nivel y aplicar filtros de color por profundidad (Figura 8).

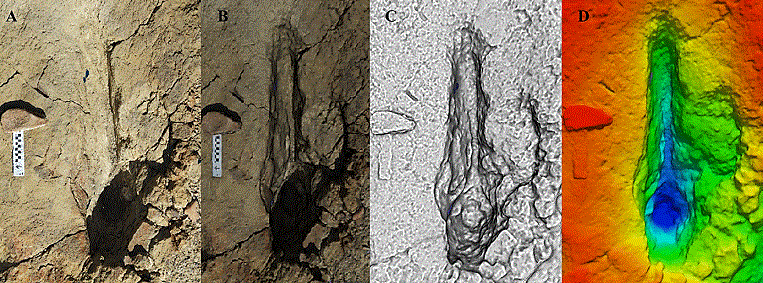

Figura 8
Selección de filtros que facilitan apreciar la forma de las icnitas. A) Sin filtro (calidad fotográfica). B) Filtro de iluminación natural (Meshlab). C) Shader Phong (Meshlab). D) Filtro de color por profundidad (Paraview).
Los modelos generados en formato .ply ocuparon 5.71 GB y se grabaron tres copias en disco DVD de doble densidad. Dichos medios digitales fueron entregados a la Colección Nacional de Paleontología de la UNAM, al Centro INAH Coahuila y JLGM conservó el último para poder generar más copias en el futuro. Con estos modelos se busca tener un medio de almacenamiento permanente del estado actual de los yacimientos, con fines de preservación patrimonial y como punto de referencia para estudios futuros.
En total se tomaron 11840 fotografías durante todo el desarrollo de la fase de campo, incluyendo tomas de los trabajos de limpieza, documentación de los niveles estratigráficos adyacentes a los de las icnitas, fotografías de externas del proceso de registro fotográfico y las tomas para uso fotogramétrico propiamente dicho. De estas últimas, tras descartar las fotografías demasiado borrosas o desenfocadas, se seleccionaron 4960 como adecuadas para su procesamiento. La primera parte, que incluyó la generación de nubes densas de puntos empleando VisualSFM, tomó entre 500 y 600 horas. Se requirieron alrededor de 350 horas adicionales para la aplicación de algoritmos que permitieran obtener los 72 modelos tridimensionales de malla poligonal texturizados de las seis localidades utilizando Meshlab (Tabla 2).

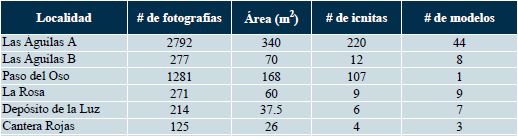

Correspondencia del número de modelos fotogramétricos generados de acuerdo a la cantidad de fotografías por yacimiento, su área y el número de icnitas presentes en cada uno
Las particularidades de cada localidad se detallan a continuación:
Ubicada a 2.6 km al este del poblado de Porvenir de Jalpa, esta fue la localidad estudiada más extensa con 340 m2 y con mayor número de icnitas (220). Se emplearon 2792 fotografías para procesar esta localidad y debido a su extensión, se decidió registrarla mediante cuadrantes de 3 por 3 metros. La resolución obtenida en cada cuadrante es suficiente para mostrar la forma y contornos de las icnitas, pero a mayores acercamientos se pierden detalles, puesto que no pudieron hacerse tomas individuales para cada huella. Se intentó generar un modelo completo del yacimiento procesando todas las fotografías a la vez, pero no fue posible conservar la resolución completa debido a falta de memoria de video al intentar procesar el modelo poligonal, por lo que se empleó CloudCompare para generar un modelo texturizado de baja resolución (Figura 9).

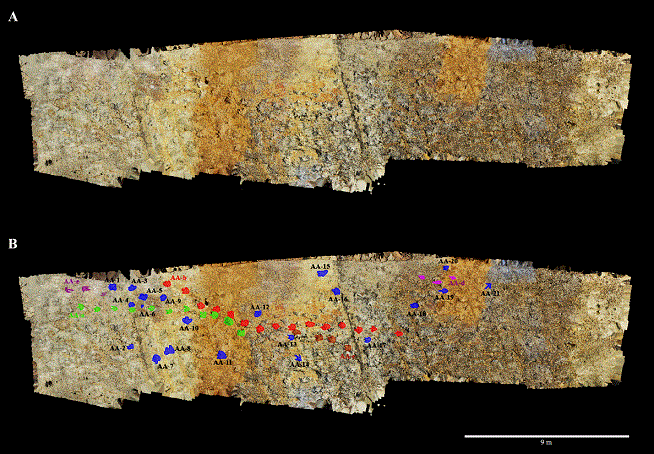

Figura 9
Modelo digital del Sitio Las Águilas A (CloudCompare). A) Modelo sin modificar. B) Se marcaron con color los rastros individuales identificables.
Se encuentra a 1.2 km al noroeste del yacimiento de las Águilas A, muy cerca del Cerro La Angostura. Comprende un estrato de arenisca que aflora con inclinación de 28° y conserva un rastro individual de siete huellas de pie y lo que parece ser cinco huellas de mano. Un modelo con alto grado de detalle se generó a partir de 277 fotografías, incluyendo tomas de cada icnita de forma individual (Figura 10).

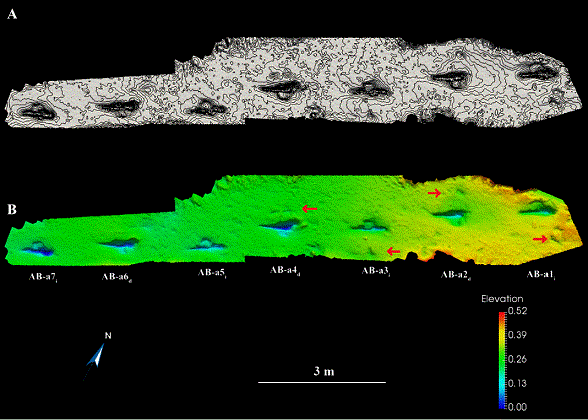

Figura 10
Modelo digital del Sitio Las Águilas B (Paraview). A) Modelo texturizado combinado con filtro de curvas de nivel. B) Mismo modelo con filtro de color por profundidad para resaltar las icnitas (las flechas rojas indican las impresiones de mano).
El yacimiento se localiza a 4.12 km al noreste de la cabecera del Ejido La Rosa. Las icnitas de esta localidad (alrededor de 107) se encontraban pobremente conservadas en un estrato de arenisca y lutitas, con gran densidad de fósiles de ostréidos embebidos, aflorado en el lecho de un arroyo seco. El modelo completo generado a partir de 1281 fotografías resultó ser el de menor calidad de todos los realizados (Figura 11).

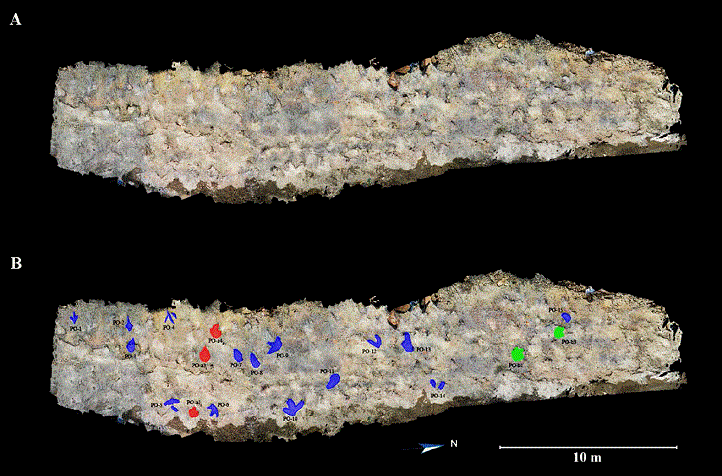

Figura 11
Modelo digital de Paso del Oso (Meshlab). A) Modelo sin modificar. B) Se marcaron con color las icnitas mejor conservadas.
Esta se ubica a 0.35 km al norte de Paso del Oso. Esta localidad incluye nueve icnitas pobremente conservadas que se ubican en el lecho de un arroyo seco de características muy similares al anterior. El yacimiento se modeló con 271 fotografías; la calidad de su reconstrucción fue la menos satisfactoria de las localidades pequeñas, principalmente por las condiciones del sustrato. Fue necesario aplicar un filtro de curvas de nivel al modelo terminado para ayudar a visualizar las icnitas (Figura 12).

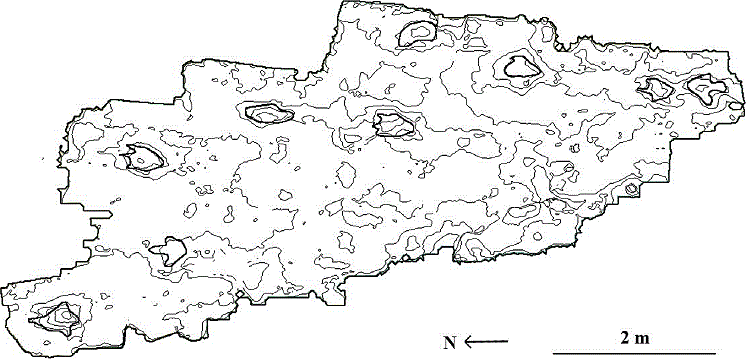

Figura 12
Modelo digital de La Rosa (Paraview). Se aplicó un filtro de curvas de nivel para distinguir mejor las huellas.
Está ubicada a 2 km al noroeste de la Zona Paleontológica de Rincón Colorado (ZPRC) y está representada por un afloramiento de arenisca de 12.5 m de longitud por 3 m (37.5 m2) de anchura que preserva marcadas rizaduras de oleaje junto con el rastro individual compuesto por seis huellas. Cada icnita se procesó individualmente y el modelo conjunto del yacimiento, para el que se emplearon 214 tomas, resultó muy satisfactorio (Figura 13).

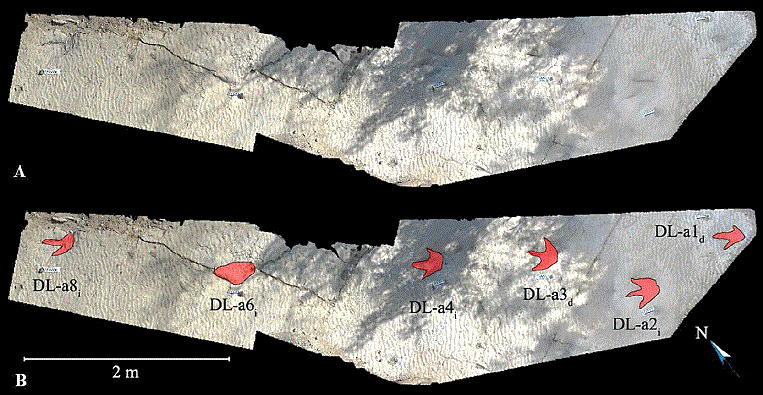

Figura 13
Modelo digital de Depósito de la Luz (Meshlab). A) Modelo sin modificar. B) Se delinearon en color rojo las icnitas.
Es el yacimiento más pequeño, se encuentra dentro de la ZPRC y cuenta con cuatro icnitas aisladas en un delgado estrato de arenisca que tiene un área de 26 m2. Los modelos generados de las icnitas individuales, especialmente las más grandes (al centro del yacimiento) presentaron muy buena calidad y detalles finos: se pueden apreciar las marcas de las garras, así como el contorno y la profundidad completa de cada huella (Figura 14). Sin embargo, el modelo en conjunto del yacimiento resultó carecer de la resolución lograda en otras localidades como Depósito de la Luz y Las Águilas B.

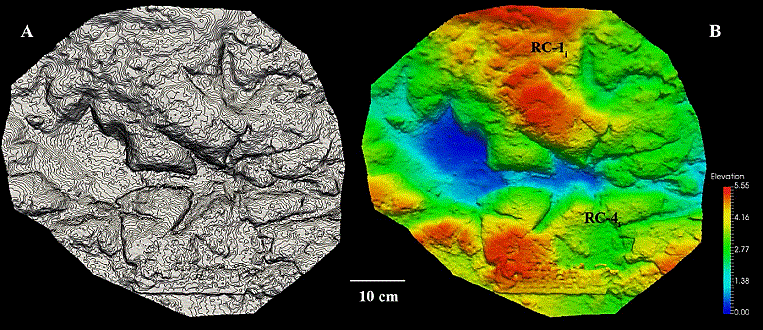

Figura 14
Modelo digital de las dos icnitas más grandes de la Cantera Rojas (Paraview). A) Modelo texturizado combinado con filtro de curvas de nivel. B) Mismo modelo con filtro de color por profundidad.
Los modelos obtenidos para las localidades de Las Águilas B, Depósito de la Luz y Cantera Rojas presentaron la mejor calidad; hay que considerar también factores como el reducido tamaño de los yacimientos, que al contener menor número de icnitas facilitó su registro individual.
En el caso de La Rosa se observa una reducción notable en la calidad del detalle de sus modelos, que deriva en principio del estado de preservación del yacimiento. Aunado a esto, la presencia de arbustos, maleza y fragmentos rodados de roca generaron un exceso de elementos no deseados durante el modelado, lo que dificultó la generación de un modelo de alta definición.
Al emplear la división sectorial en Las Águilas A, se sacrificó detalle en las icnitas individuales en pro de abarcar una mayor área durante el registro fotográfico, lo que resultó en un modelo con menos detalles en acercamientos mayores, pero más práctico en su generación y manipulación. Finalmente, los modelos con la menor fidelidad fueron los que se generaron a partir del mayor número de fotografías para mapear las áreas más extensas: Paso del Oso y Las Águilas A.
El modelo de Paso del Oso se procesó a partir de 1281 fotografías que se tomaron de corrido en el yacimiento. Debido a las inclemencias del tiempo, no se consiguió segmentar su área de 168 m2 de forma similar a como se realizó en Las Águilas A, lo que dio como resultado un modelo satisfactorio a nivel visual de 10 metros, pero que dejó mucho que desear en los detalles finos al realizarse un acercamiento mayor.
El intento de procesar las 2792 fotografías que conformaron los 43 sectores del sitio Las Águilas A en un modelo único demostró ser más desgastante de lo que se había previsto: con siete días de procesamiento continuo para realizar el sifting y generar la nube de puntos dispersa y otros tres para obtener una nube de puntos densa que pesó 1.87 GB, el procesamiento normal en Meshlab se truncó por falta de memoria de video para aplicar el algoritmo de reconstrucción de superficie de Poisson. Con el algoritmo de meshing presente en CloudCompare, se pudo generar el modelo de malla poligonal texturizado, pero no sin antes reducir la calidad del modelo a 40 MB para hacerlo manipulable, lo que hizo que prácticamente todo el detalle se perdiera y sólo se pudiera emplear para referenciar la posición de los modelos de los sectores individuales.
Con la experiencia obtenida durante la realización del presente proyecto, podemos sugerir algunos lineamientos generales que ayudarán a otros investigadores que intenten la técnica de fotogrametría digital a obtener modelos tridimensionales satisfactorios: se requieren yacimientos con el menor número de elementos intrusivos posibles (cantos rodados, maleza, cambio en las sombras); se recomienda obtener entre 10 y 20 tomas fotográficas empleando buenos puntos de referencia para facilitar el solapamiento de las imágenes en la generación de las nubes de puntos. Las fotografías funcionan mejor si se toman desde distintos ángulos y con diferentes acercamientos, siempre lo menos borrosas posible. Aunque en el presente estudio se utilizaron programas de acceso libre, existe software comercial (por ejemplo, Agisoft PhotoScan) que presenta mayor número de opciones, una interfaz más amigable con el usuario, mejor optimización en el proceso de modelado, y puede resultar muy conveniente si se puede costear la licencia.
Se decidió utilizar el formato de archivo .ply durante todo el proceso debido a que a) es el tipo de archivo obtenido a partir de VisualSFM al generar la nube densa de puntos; b) funciona al inicio del procesamiento de Meshlab; c) es un formato estándar en los programas de modelado y escaneo y d) se puede exportar fácilmente a otros formatos comunes, como formato STL (.stl), objeto Wavefront (.obj), formato de archivo Collada (.dae) y varios más, lo que permite a los modelos obtenidos ser empleados para diversos fines: en la generación de mapas de terreno, animaciones e incluso manufactura aditiva (impresión 3D).
En cuanto al software necesario, detectamos que la velocidad del procesador tiene un efecto directo en la velocidad del proceso de sifting y la generación de la nube dispersa de puntos; el algoritmo CVMS consume toda la memoria RAM disponible para generar la nube densa de puntos y finalmente el proceso de meshing requiere de toda la memoria RAM y de la memoria de video de la que se pueda disponer, en ese orden; si se supera la capacidad de ambas memorias, el programa falla y la operación no se completa.
Con la reducción de tamaños y costos en las tecnologías de escaneo láser, resulta interesante que a futuro se realice un levantamiento de los yacimientos mediante este método, que permita generar un referente de comparación y contraste con los resultados obtenidos en el presente proyecto.
Se generaron 72 modelos para seis localidades con icnitas de dinosaurio en la FCdP. Los modelos generados para las localidades más pequeñas presentaron mejor calidad gracias a que su extensión era menor y por la toma individual de cada icnita. Por otro lado, los yacimientos más extensos perdieron definición al realizarse ajustes que permitieran que el tiempo de procesamiento y los tamaños de archivo fueran viables para el equipo de cómputo con el que se contó.
Con este ejercicio, se obtuvieron modelos de referencia para trabajos futuros, así como parámetros guía para facilitar y hacer más eficiente la toma de fotografías útiles para su procesamiento fotogramétrico y, de este modo, mejorar la calidad de los modelos digitales generados en el futuro.
Le agradecemos al Centro INAH Coahuila por el apoyo logístico, en especial a José López Espinoza por su pasión por la Paleontología y su invaluable labor en la prospección de nuevas localidades.
A Ángel Ramírez, Ricardo Servín y Karina Ángeles, colaboradores del Laboratorio de Paleontología del Instituto de Geología, UNAM; a Carlos Montaño, Marisol Lara, Otoniel López y Casandra Mendoza, colaboradores de la sección de Paleontología del Centro INAH Coahuila; y a los pobladores del Ejido Porvenir de Jalpa, por su inestimable apoyo durante la fase de campo.
A Ignacio Díaz Martínez y Diego Castanera por la revisión crítica del manuscrito original.
Finalmente le agradecemos al Posgrado en Ciencias Biológicas, UNAM y al Consejo Nacional de Ciencia y Tecnología (CONACYT) por proporcionar las instalaciones y el equipo con los que se llevó a cabo el procesamiento de los datos, así como por la beca #360846, concedida a JLGM durante su estancia cursando sus estudios de maestría.
Los trabajos se realizaron con permiso del Consejo de Arqueología del INAH como parte del proyecto “Protección Técnica y Legal del Patrimonio Paleontológico en el estado de Coahuila” a cargo de FJA.
