Resumen:
Los residuos constituyen hoy una preocupación a nivel mundial. El vidrio reciclado es un producto que no tiene salida en el mercado, por lo que se convierte en un problema ambiental. En esta investigación se desarrolló un programa experimental para evaluar las características del vidrio reciclado triturado como sustitución parcial del árido fino en el hormigón. Se le realizaron ensayos físicos que permitieron obtener la composición granulométrica, peso específico, absorción y módulo de finura. A partir de la revisión bibliográfica se concluyó que el vidrio reciclado triturado puede sustituir parcialmente el árido fino en el hormigón en proporciones de 10
%, 20 %, 30 % y 40 %.
Palabras clave:hormigónhormigón,residuosresiduos,reciclajereciclaje,vidrio reciclado trituradovidrio reciclado triturado,hormigón sustentablehormigón sustentable,adiciones al hormigónadiciones al hormigón.
Abstract: This article is about the important of residuals. The residuals constitute a concern at the global level, today. The recycled glass is a product that doesn't have exit in the market; for the one which is converted in an environmental problem. In this investigation an experimental program developed in order to evaluate the influence of the recycled glass crushed like partial sand substitute in concrete. Physical rehearsals were carried out to the recycled crushed glass; getting the granulometric composition, specific weight, absorption, and fineness module. It’s concluded that this product could be employed in the concrete in partial substitution of the arid fine; with percents of 10%, 20%, 30% and 40%.
Artículos
Empleo del vidrio reciclado triturado en sustitución parcial del árido fino para elaborar hormigón con fines de sostenibilidad
Employment of the recycled glass crushed like partial sand substitute in order to elaborate sustainability concrete
Centro de Información y Gestión Tecnológica de Santiago de Cuba
Esta obra está bajo una Licencia Creative Commons Atribución-NoComercial 4.0 Internacional.
Recepción: 06 Marzo 2020
Aprobación: 18 Agosto 2020
Cada día se generan más desechos, lo que contribuye a que esto sea un gran problema a nivel mundial. Un informe del Banco Mundial (20 septiembre, 2018), refiriéndose al panorama de la gestión de los desechos sólidos hasta 2050 en el mundo, evidencia que si no se actúa urgentemente la generación de residuos aumentará en un 70 %, impulsada por la rápida urbanización y el crecimiento de la población.
Para atender esta problemática, los gobiernos, instituciones y la sociedad en general optan por la opción de reciclar. Varias de estas opciones consideran que el proceso de reciclar atiende a cualquier proceso donde materiales de desperdicio; es decir, residuos, son recolectados y trasformados en nuevos materiales que pueden ser utilizados o vendidos como nuevos productos o como materias primas, lo cual trae consigo innumerables beneficios (Reyes, et. al., 2015, p.158); entre estos: generar empleos, reducir la cantidad de vertederos, evitar la contaminación por la fabricación de nuevos elementos, así como ahorrar energía y recursos naturales.
En la literatura especializada se evidencia que en la industria de la construcción hoy se abre un importante espacio a los materiales reciclados a nivel mundial. Algunos de los materiales reciclados que se utilizan en la actualidad son los plásticos, el papel y cartón, los metales y el vidrio en países como México, Perú, Estados Unidos, España, Colombia, entre otros. Esta experiencia ya se extiende por todo el planeta.
Tal y como refieren los especialistas, uno de los materiales más utilizados en el sector constructivo a nivel internacional es el vidrio. Se refiere que es un material inorgánico, duro, frágil, transparente y amorfo; que tiene innumerables aplicaciones y una gran variedad de productos, que al final de su vida útil se convierten en residuos con muchas potencialidades para reciclar (Pearson, 2009).
En Cuba la actividad de gestión de residuos es desarrollada por el Grupo Empresarial de Reciclaje (GER). Es la entidad estatal encargada de la recuperación, procesamiento y comercialización de los materiales y desechos reciclables que se generan en la industria, los servicios y la comunidad. Dedica su actividad fundamental al reciclaje del vidrio, principalmente de botellas de cervezas partidas, con un importante volumen de desechos sin uso definido. Es un desecho disponible que demanda urgente respuesta para su deposición, sin afectar el medioambiente.
A partir de las incertidumbres en el comportamiento del vidrio reciclado triturado producido en la Empresa Provincial de Recuperación de Materias Primas (EPRMP) de Santiago de Cuba como adición al hormigón, esta investigación tuvo como propósito fundamental valorar el empleo de este producto en sustitución parcial del árido fino para elaborar hormigón con fines de sostenibilidad.
La Organización de las Naciones Unidas para el Desarrollo Industrial (ONUDI, 2007; citado por Bustos, 2009) define residuos como todo lo que es generado como producto de una actividad, ya sea por la acción directa del hombre o por la actividad de otros organismos vivos, que forma una masa heterogénea que, en muchos casos, es difícil de reincorporar a los ciclos naturales. En las últimas décadas la generación de residuos se ha convertido en un problema prácticamente indetenible. Su inadecuada gestión puede destruir ecosistemas completos y afectar la salud humana.
Entre las causas que han provocado el aumento vertiginoso de los residuos en el planeta están fundamentalmente el consumismo actual y al aumento de la población mundial (Banco Mundial, 20 septiembre, 2018). Existen formas de mitigar este problema, en este contexto muchos países e instituciones aplican la regla de las 3R (reducir, reutilizar y reciclar) como procesos que se han de cumplir para reducir el impacto negativo de los residuos.
Según la American Society for Testing Materials (ASTM) (2018), el vidrio es un producto inorgánico de fusión enfriado hasta un estado rígido, pero sin sufrir cristalización. Como material reciclado ha sido ampliamente estudiado en la construcción y con distintas aplicaciones (Mas et al., 2016; Columbié-Lamorú et al., 2020; Trezza y Rahhal, 2018; Catalan, 2013; Aldás y Peñafiel, 2016).
Según los estudios, los hormigones con adición de vidrio reciclado triturado no presentan diferencias significativas con respecto a las principales propiedades (tanto en estado fresco como endurecido) que manifiesta un hormigón convencional. Entre estas propiedades se citan el color, peso, laborabilidad, exudación, consistencia, entre otras. Los especialistas coinciden en que con la proporción correcta se pueden obtener valores de resistencia a la compresión superiores a los de los hormigones convencionales.
La reacción álcali-sílice es uno de los efectos que más preocupa a los investigadores cuando utilizan el vidrio en sustitución del árido. Esta reacción se produce cuando la disolución alcalina en los poros del hormigón y los minerales silíceos de algunos áridos reaccionan para formar un gel, que con el agua aumenta de volumen (Rivera, 2018).
El hormigón elaborado con vidrio reciclado triturado puede ser utilizado en elementos estructurales que no estén expuestos a la intemperie o en contacto con el agua porque puede manifestarse la reacción álcali-sílice y causar graves daños en el comportamiento estructural de los elementos.
La reactividad de la sílice es inversamente proporcional a su grado de cristalización; es decir, mientras mayor sea el grado de ordenamiento de las moléculas el potencial de reactividad es menor (Catalan, 2013). Cuando existe probable reactividad se recomienda tomar precauciones para mitigar este riesgo a través de una serie de medidas, tales como: empleo de cemento con bajo contenido de álcalis (menor a 0.6 %) y uso de adiciones minerales como remplazo parcial del cemento.
En el vidrio reciclado se advierte un material con posibles usos, pero debe ser investigado para conocer sus posibles prestaciones y con ello garantizar un empleo pertinente. Las botellas de vidrio que se reciclan en la EPRMP de Santiago de Cuba no tienen un productor definido y tampoco son de producción nacional. Los envases son importados de diferentes países; lo que genera diversas interrogantes frente a sus principales propiedades y su posterior desempeño en el hormigón.
La investigación comenzó con un acercamiento a la fundamentación teórica del empleo del vidrio reciclado triturado como adición al hormigón en el mundo y Cuba. Se caracterizó el término residuos y el proceso de reciclaje y se identificaron los materiales reciclados más utilizados en el sector de la construcción. También se evaluaron posibles ventajas y limitaciones del hormigón adicionado con vidrio reciclado triturado en sustitución del árido fino.
La segunda etapa de la investigación tuvo como propósito identificar las etapas del programa experimental para la caracterización del vidrio reciclado triturado. En esta etapa se identificaron los ensayos químicos, físicos y mecánicos que permitirían caracterizar el vidrio reciclado triturado producido en la EPRMP de Santiago de Cuba, para su empleo en sustitución del árido fino en la fabricación del hormigón. También se identificaron las etapas del programa experimental y se desarrollaron ensayos de granulometría, peso específico, porciento de absorción y peso volumétrico. Por último, se propusieron recomendaciones para el empleo del vidrio reciclado triturado producido en la EPMP de Santiago de Cuba en sustitución del árido fino en la fabricación de hormigón.
Entre los principales métodos científicos que se emplearon en la investigación estuvieron la revisión bibliográfica y el análisis documental. El método de experimentación se utilizó en la realización de los diferentes ensayos al vidrio reciclado triturado. Asimismo, el empleo de los métodos estadísticos y las técnicas apoyaron el procesamiento de la información para alcanzar los resultados.
Programa experimental para evaluar la influencia del vidrio reciclado triturado en el hormigón
A partir de la revisión bibliográfica realizada se verificó que el vidrio reciclado triturado se estudia bajo las mismas normativas de ensayo y caracterización que el árido fino. En sentido general el programa experimental se describe en la Figura 1. En la revisión bibliográfica no se identificó una norma que definiera los ensayos químicos que deben realizársele al vidrio reciclado triturado como sustituto parcial del árido fino. En este programa experimental se propuso realizar tres ensayos químicos para caracterizar esta materia prima.
En primer lugar, se determinó la composición química fundamental del vidrio en estudio; igualmente, la posible actividad puzolánica, dado que el vidrio posee una alta actividad de este tipo por su alto contenido de sílice y alúmina.

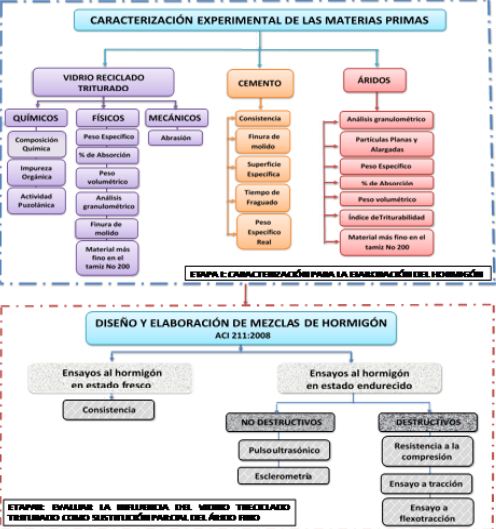

Figura 1
Programa experimental para evaluar la influencia en el hormigón del vidrio reciclado triturado como sustitución parcial del árido fino
autores
También se realizó el ensayo de impurezas orgánicas, ya que el vidrio reciclado triturado puede contener restos de papel, pegamento y otros materiales.
De igual manera, se le efectuaron los mismos ensayos físicos que se hacen a la arena, puesto que este cumple la función de sustituto parcial del árido fino. No debe obviarse que el vidrio es un material procedente de las minas de arena, por lo que tienen características similares.
Como parte de los ensayos mecánicos se le realizó el ensayo de abrasión para conocer la resistencia al desgaste de las partículas.
Ensayo de granulometría y módulo de finura al vidrio reciclado triturado
El ensayo de granulometría se efectuó con el objetivo de determinar la distribución granulométrica de acuerdo con la NC 178:2002 (Cuba. Oficina Nacional de Normalización, abril, 2002). La granulometría obtenida se evaluó a partir de las especificaciones de la NC 251: 2018 (Cuba. Oficina Nacional de Normalización, julio, 2018). Se empleó una tamizadora tipo STSJ-3, y una serie de tamices de 4.75 mm - 0.15 mm. Se determinó el módulo de finura según NC 178:2002 (Cuba. Oficina Nacional de Normalización, abril, 2002). En la figura 2 pueden advertirse los resultados de la muestra 1.

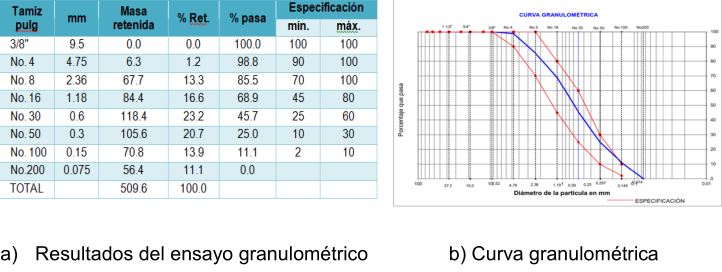

Figura 2.
Resultados del ensayo de granulometría al vidrio reciclado triturado
a) Resultados del ensayo granulométrico b) Curva granulométrica
Fuente: autores.El vidrio reciclado triturado de la EPRMP de Santiago de Cuba cumple con los requisitos que establecen tanto la NC-251: 2018 (Cuba. Oficina Nacional de Normalización, julio, 2018) como la ASTM C33 (ASTM International 2018), excepto en el tamiz № 100, donde los porcientos son superiores a los de las especificaciones. Asimismo, se obtuvo el módulo de finura en un rango de 2.38 a 2.85, por lo que también se encuentra entre los valores establecidos para el árido.
Ensayo de absorción y peso específico al vidrio reciclado triturado
Con el objetivo de conocer el peso específico (corriente, saturado y aparente), así como determinar la capacidad de absorción de agua, se realizaron estos ensayos conforme a la NC 186: 2002 (Cuba. Oficina Nacional de Normalización, 2002). para el árido fino. Los resultados se muestran en la tabla 1.

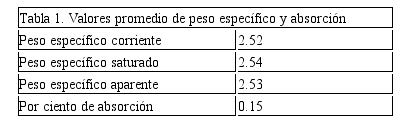

Valores promedio de peso específico y absorción
autores
Los resultados de este ensayo corroboran que el peso específico se encuentra dentro de los valores normales que tiene un vidrio común. Se puede observar que la absorción de agua del vidrio es prácticamente nula. Aunque las normas no dan un límite, se aconseja que el árido fino debe tener un porciento de absorción menor al 5 %. Además, si se compara con los valores de peso específico de la arena se comprueba que son similares, aunque el porciento de absorción de la arena es mayor que la del vidrio reciclado triturado.
Ensayo de peso volumétrico al vidrio reciclado triturado
Los pesos volumétricos se determinaron por medio de pesadas del material contenido en recipientes calibrados de volumen conocido al vidrio reciclado triturado. Antes de determinarlos, las muestras se secaron a una temperatura que oscilaba entre 105 - 110 oC, hasta un peso constante. Los resultados pueden consultarse en la tabla 2.

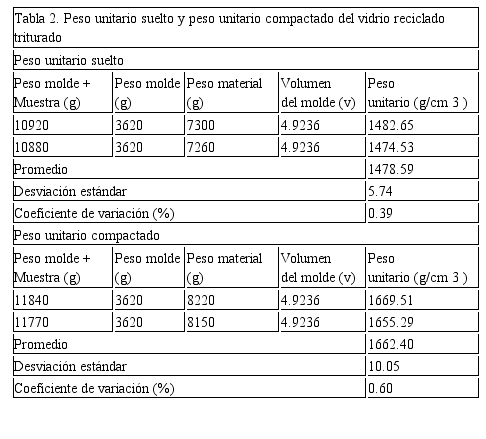

Peso unitario suelto y peso unitario compactado del vidrio reciclado triturado
autores
Al comparar los resultados, puede afirmarse que el peso unitario suelto y compactado del vidrio reciclado triturado es similar al de la arena. Fueron comparados con los valores que aparecen en la NC 283: 2003 (Cuba. Oficina Nacional de Normalización, 2003). En esta norma la arena natural suelta pesa 14.30 kN/m3 y compactada 16 kN/m3. Los valores del vidrio reciclado triturado estudiados resultaron 14.78 kN/m3 y 16.62 kN/m3, ligeramente superiores.
El uso del vidrio reciclado triturado como adición al hormigón tiene sus principales beneficios en la reducción de los residuos que afectan el medioambiente; asimismo, con su empleo en el hormigón (como sustitución parcial del árido fino) disminuye la explotación de este material, con la consiguiente reducción de los costos.
Es un producto que cumple con los requisitos de los ensayos físicos que establecen las NC 251: 2018 (Cuba. Oficina Nacional de Normalización, julio, 2018) y ASTM C33 (ASTM International, 2018) en cada uno de los tamices, excepto el tamiz No. 100, donde los porcientos pasados son superiores a los de la norma. Igualmente, los valores de módulos de finura no fueron superiores a 3, por lo que también se encuentra en los rangos establecidos por las normativas.
También se verifica que con la sustitución parcial del árido fino por vidrio reciclado triturado en el hormigón no se modifica de forma importante la densidad del material. El ensayo de peso volumétrico realizado al vidrio reciclado triturado demostró que este material tiene valores muy similares a los de la arena natural. Al comparar los resultados obtenidos del ensayo de peso volumétrico, se comprobó que el peso suelto y compactado del vidrio es similar al de la arena.
En general, el vidrio reciclado triturado de la EPMP de Santiago de Cuba se considera apto para ser utilizado como adición al hormigón en sustitución parcial del árido fino.
