Estudio radiológico de valores antropométricos de la articulación radio-cubital distal en ecuatorianos

Radiological study of anthropometric values of radio-cubital distal articulation in Ecuadorians

Esta obra está bajo una Licencia Creative Commons Atribución-SinDerivar 4.0 Internacional.

La patología traumatológica de muñeca ha sido estudiada por más de 200 años a través de la historia por numerosos médicos de prestigio que han buscado describirla en su totalidad, teniendo siempre como propósito realizar el manejo adecuado de las mismas y evitar cualquier complicación que afecte funcionalmente al paciente1. Este tipo de lesiones son de importancia debido al gran número de pacientes que acuden a los servicios de traumatología por traumatismo de muñeca, ya que en las salas de emergencia traumatológica por lo general comprenden alrededor del 18% de todas las fracturas y se ha observado que por razones que no han sido claramente dilucidadas, su prevalencia se encuentra en ascenso^2,3.

Existen diversos aspectos que permiten realizar un diagnóstico acertado, entre estos prevalece una anamnesis adecuada así como el examen físico, complementado por estudios de imagen, principalmente la radiografía con proyección anteroposterior y lateral de muñeca la cual nos brindará información necesaria en cuanto a la integridad de los huesos y permitirá confirmar la fractura y las características de la misma.

Se han descrito variaciones morfológicas en la muñeca que pueden predisponer a problemas tanto pre como postquirúrgicos⁴. Por ello diversos autores han estudiado sus variaciones y han descrito medidas radiológicas de alineación y orientación de la articulación radio carpiana. Sin embargo, la gran mayoría de estos estudios se han realizado con población caucásica⁵, obteniendo medidas que con el paso del tiempo se tomaron como estándar internacional de referencia en la clasificación y guía de tratamiento de las lesiones de muñeca. A pesar de esto, se han descrito complicaciones en el tratamiento de las fracturas distales de radio después de su tratamiento: acortamiento, mala alineación en los planos sagital y frontal, rotación, incapacidad funcional, inestabilidad, dolor y limitación en los arcos de movilidad6. Varios estudios a nivel mundial llevados a cabo en Estados Unidos, Europa, Suiza, India, Taiwán Japón y China demuestran diferentes rangos y planiometría a nivel de muñeca, cada uno de ellos con características diferentes, en especial en comparación de una población a otra^7,8.

Teniendo en cuenta estas variaciones en los rangos de referencia, en nuestro medio posiblemente exista una correlación significativa entre las complicaciones presentadas con las mediciones que conllevan a una planificación quirúrgica errónea por no poseer las mediciones adecuadas, en vista de del gran número de casuística y complicaciones a las que están expuestos los pacientes. Ante esta situación surge la siguiente pregunta ¿existe alguna diferencia entre las mediciones radiológicas de muñeca establecidas por los estándares internacionales y los de nuestra población? Por estas razones se realizó la presente investigación con el fin de determinar la realidad antropométrica de una muestra de la población ecuatoriana sana para identificar el rango de las mediciones radiológicas normales tomadas en la articulación radio-cubital distal, teniendo como hipótesis que al igual que en otros estudios antes mencionados, las mediciones antropométricas de la muñeca difieren de los estándares internacionales.

Se realizó un estudio transversal, descriptivo y observacional en el Servicio de Ortopedia y Traumatología del Hospital General Luis Vernaza, de la ciudad de Guayaquil, Provincia de Guayas, República del Ecuador. Este estudio se realizó con un grupo de pacientes de ambos sexos, mayores de 18 años, que fueron presentados en el hospital, estableciéndose como criterios de inclusión: toda población de nacimiento en la República del Ecuador que acudan al Hospital General Luis Vernaza durante el período de 2015-2016, que hayan negado haber presentado patología en articulación radio-cubital distal previamente, se encuentren asintomáticas y que carezcan de enfermedades sistémicas documentadas, discapacidades físicas y/o mentales severas. La técnica del muestreo se realizó con un nivel de confianza de 95% y con 6,89% de margen de error. Se determinó una muestra de 200 radiografías anteroposterior (AP) y lateral de muñeca, tomadas a todo paciente que ingresara al servicio de emergencia del Hospital Luis Vernaza, que cumpliera los criterios de inclusión y que diera su aprobación a través de un consentimiento informado para formar parte del presente estudio.

Las radiografías de muñeca se tomaron en el servicio de imágenes del Hospital Luis Vernaza. La proyección AP se realizó con la mano en posición neutral con la palma sobre el chasis, el hombro en abducción a 90 grados, el codo flexionado 90 grados, y la muñeca sin desviación radial o cubital y sin flexión palmar o dorsiflexión proyectando el rayo a 70cm de la mano con alineación vertical a la estiloides radial. Para la proyección lateral se realizó abducción del brazo con la muñeca sobre el chasis, con el antebrazo en supinación a posición neutra, el codo flexionado 90 grados y la muñeca sin desviación radial o cubital y sin flexión palmar o radial^9,10.

La medición de las radiografías solicitadas fue realizada por un solo observador con ayuda del Goniómetro del Programa Osirix MD – DICOM Viewer 7.0. Las mediciones de la muñeca que se consideraron en este estudio fueron: altura radial, ángulo biestiolideo, inclinación radial, varianza ulnar y desviación volar, Figura 1. Los análisis estadísticos fueron llevados a cabo en el programa estadístico IBM SPSS Statistics versión 22.0. Se contó con información necesaria para el análisis de acuerdo con las variables de nuestro estudio, realizándose el análisis descriptivo, las variables cualitativas fueron expresadas en frecuencias absolutas y relativas (porcentajes). Las variables cuantitativas con distribución normal se representaron en medias aritméticas con sus respectivas desviaciones estándar (DE). La prueba T de Student fue utilizada para evaluar la existencia de diferencias significativas entre la media de dos grupos.

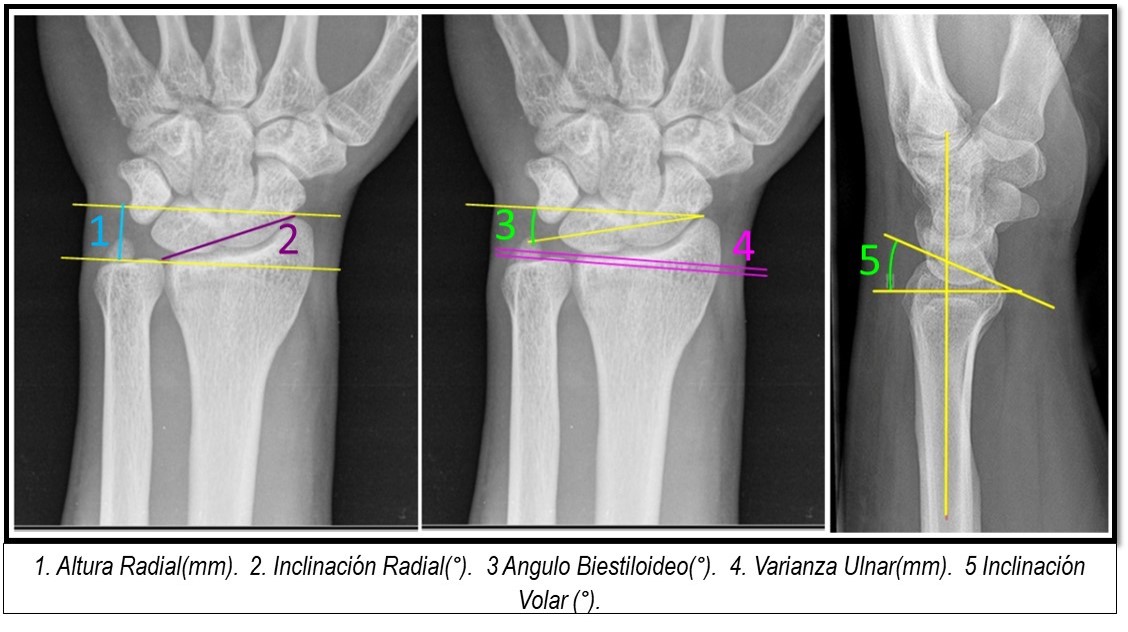

Figura 1.
Mediciones consideradas mediante goniometría

Tras realizarse las mediciones de 200 radiografías antero-posterior y lateral de muñeca se encontró que predominó el sexo femenino con una frecuencia de 136 mujeres (68%) y 64 hombres (32%). La edad promedio de la muestra estudiada fue de 38,8±16,2 años. Con respecto a las mediciones realizadas en la articulación radio-cubital distal se encontró que la altura radial tuvo una media de 10,07±1,04mm; ángulo biestiloideo 14,1 ±2,11°; inclinación radial 22,31±2,09°; varianza ulnar 0,57±0,43mm y desviación volar de 7,56±1,91°, existiendo diferencias estadísticamente significativas entre el sexo en el ángulo biestiloideo, varianza ulnar e inclinación volar, mientras que no hubo diferencias significativas en la altura radial e inclinación radial, Tabla 1.

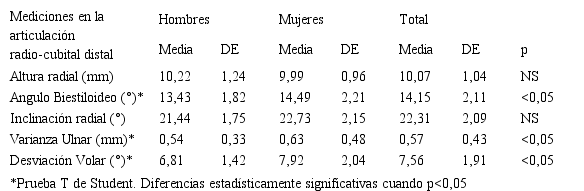

Tabla 1. Valores encontrados en las mediciones de las radiografías anteroposterior y lateral de muñeca en la articulación radio-cubital distal de hombres y mujeres.

Tabla 1
Valores encontrados en las mediciones de las radiografías anteroposterior y lateral de muñeca en la articulación radio-cubital distal de hombres y mujeres

* Prueba T de Student. Diferencias estadísticamente significativas cuando p<0,05

La valoración radiológica es una de las herramientas más útiles que tenemos a disposición en Traumatología y Ortopedia, ya que nos proporcionan datos que ayudan al personal médico a realizar un adecuado diagnóstico y por consiguiente una correcta planificación quirúrgica de la articulación radiocarpiana en caso de ameritarlo. Asimismo, es de gran relevancia en el seguimiento del resultado de tratamientos cruentos o quirúrgicos¹¹, brindando una idea de cuál será el pronóstico anatómico y funcional de los pacientes de esta región.

Como se mencionó previamente, son varias las razones para pensar que existen variaciones en cuanto a los rangos de mediciones de la articulación radio-cubital distal, debido a los diferentes reportes respecto al presente tema¹⁰. Sin embargo, en la actualidad se siguen utilizando los estándares internacionales como rango de medición en nuestras poblaciones latinoamericanas que difieren morfológica, antropométrica y genéticamente de la población caucásica de donde parten dichos estudios.

En la presente investigación se pudo ver que la altura radial fue de 10,07±1,04mm, en la literatura internacional se toma como referencia la medición de 11±1 mm¹², difiriendo por un mínimo de 1 mm. En un estudio similar realizado en Venezuela con una muestra de 100 pacientes, no se hallaron diferencias significativas con respecto a la literatura internacional¹³. En un estudio similar llevado a cabo en 300 pacientes egipcios se encontró que la altura radial media fue de 13±0,081mm en los hombres y de 11,5±0,06mm en las mujeres; observándose una mayor altura comparado a la población latinoamericana estudiada, todo esto contrasta con los resultados mostrados para la población ecuatoriana, no encontrando en la literatura valores similares para tomar en cuenta¹⁴.

En cuanto al ángulo biestiloideo, el presente estudio reportó como media 14,15±2,11° en la literatura internacional se encontró que el rango varía entre 10 a 15°9, pudiendo inferir que los resultados obtenidos presentan un rango de 12 a 16° comportándose como una variación mayor del mismo en cuanto a sus límites, no hallándose reportes con los que se puedan comparar estos resultados con otras poblaciones del mundo.

Con respecto a la inclinación radial, se obtuvo una media de 22,31±2,09°; al compararse con el estándar internacional se observa un promedio de 23±2°⁹. Asimismo el estudio realizado por Shuind y colaboradores en 120 personas demostró una inclinación radial de 24°¹²; por otra parte, Di Benedetto y colaboradores realizaron un estudio de casos y controles en los Estados Unidos reportando un promedio de 22±3° en los sujetos sanos¹⁵. En cambio Friberg y Lundstrom en Suecia en una muestra de 50 personas obtuvieron resultados un promedio de 25±2,2°⁴. Por su parte Franco-Valencia y colaboradores obtuvieron una variación más elevada de 36,1±4,62° comparada con el presente estudio¹⁶; asimismo en las mediciones de la población egipcia se observaron angulaciones con promedio de 27±3°¹⁴. Mientras que Rodríguez y colaboradores reportaron un promedio de 24,03±3,4° en Venezuela¹³. Estas diferencias ponen de manifiesto la importancia de establecer estándares propios para cada localidad en vista de la variabilidad observada.

En cuanto a la varianza ulnar se obtuvo una media de 0,57±0,43mm. La literatura internacional estándar reporta un promedio de 0,74 ±1,46mm⁹. Existen diversos resultados en cuanto a las mediciones de la varianza ulnar, por ejemplo Shuind y colaboradores encontraron un rango de -0,09 ±1,5mm¹⁷; Friedberg y Lundstrom reportaron -0,87±1,12mm⁴. En Taiwán se observó en dos estudios realizados, uno conducido por Chen y Shih que obtuvo un promedio de 0,313 mm en 1000 sujetos sanos¹⁸, y otro llevado a cabo por Kristensen y colaboradores, quienes obtuvieron un valor de 0,31 mm¹⁹. Por otra parte en una población japonesa, Nakamura reportó un dato de 0,1mm de varianza ulnar²⁰. En México, Franco-Valencia y colaboradores obtuvieron datos mayores a los presentados siendo la varianza ulnar de 1,12±2,61mm¹⁶. En Venezuela, Rodríguez y colaboradores presentaron un promedio de 1,52±1,53mm¹³ y Mohammed reportó un promedio de 0,42±,52mm en la población egipcia¹⁴.En la muestra estudiada se observaron valores similares a los estándares internacionales, aunque el rango sigue siendo ligeramente menor comparado a la literatura.

En cuanto a la desviación volar se obtuvo un resultado de 7,56±1,91°, mientras que el estándar internacional es de 11±9°⁹. En los estudios descritos previamente se observó un rango de 14,5±4,3° en Estados Unidos⁴; México 17,98±9,3°¹⁶; y 7,33±2,76° en Venezuela¹³, siendo este último el reporte con mayor similitud al descrito por el presente estudio. No obstante, son pocas las investigaciones que valoran este ángulo, creando incertidumbre respecto a las medidas óptimas al momento de valorar la reducción incruenta o los resultados postquirúrgicos ya que existe una diferencia significativa con respecto a los estándares internacionales, lo cual aumenta la dificultad para clasificarlos.

Ante los presentes hallazgos, solamente la altura radial y la inclinación radial fueron los más cercanos a los descritos por la literatura internacional, a pesar de ello persisten ligeras diferencias que pueden ser cruciales al momento de valorar las tomas ya sea para estudiar patologías agudas como crónicas. Por tanto, es necesario realizar estudios a mayor escala en la población ecuatoriana y establecer mediciones radiológicas específicas para nuestra localidad ya que éstas difieren de los estándares internacionales, pudiendo repercutir al momento de tomar una pauta terapéutica en las lesiones de muñeca que pueda presentar nuestra población.
