Desempenho acústico residencial: um estudo de aplicabilidade
Residential acoustic performance: an applicability study
Rendimiento acústico residencial: un estudio de aplicabilidad
Ananias Freire da Silva ananiasfreire21@gmail.com
Michele Gomes de Queiroz michelekeiroz@hotmail.com
Recepção: 18 Junho 2019
Revised: 21 Junho 2019
Aprovação: 26 Junho 2019
Publicado: 27 Junho 2019
A forma de organização e exploração dos recursos naturais da sociedade capitalista canalizaram historicamente as cidades para uma desorganização, ou segundos alguns estudiosos, para uma reorganização, que causa uma série de desequilíbrios ambientais.
Estes desequilíbrios, também entendido como poluições, podem ser de várias naturezas, das quais se destacam: poluição atmosférica, poluição hídrica, poluição dos solos, poluição sonora, etc. Com relação a poluição sonora, matéria de estudo deste trabalho, caracteriza-se por apresentar a emissão de sons não desejáveis causando incômodo ao receptor.
Embora o conceito de poluição sonoro seja juridicamente discutível, estudos e relatórios publicados e defendidos pela Organização Mundial da Saúde (OMS), em diversas áreas do conhecimento, tem fundamentado a definição de poluição sonoro como sendo o incomodo provocado pela massa sonora, como define Zajarkiewicch (2010):
Nos últimos anos, como fruto da divulgação de estudos na área da saúde (OMS, fonoaudiologia), da física (acústica), da zoologia, etc., além do crescimento de associações civis de luta contra o ruído, o fenômeno passou a receber conotações ambientais, sendo conceituando como “poluição” propriamente dita, causadora de alterações prejudiciais ao meio em que habitam homens e animais.
Dentro do cenário urbano contemporâneo o fenômeno da verticalização das cidades, acaba por agrupar várias pessoas em um mesmo ambiente construído, provocando uma série de inter-relações, que podem ocasionar o incômodo acústico.
Para a Organização Mundial da Saúde o conforto acústico não é capricho construtivo, e sim, uma necessidade em empreendimentos residenciais uma vez que o excesso e constância de ruído torna-se uma questão de saúde pública.
A exposição a sons indesejados pode causar, além da perda auditiva, irritabilidade, mudança de humor, agressividade, stress, pressão arterial alterada, insônia e problemas cardiovasculares.
Já na NBR 15.575 o conforto acústico é entendido como procedimento essencial em um empreendimento residencial, fortalecido por um série de critério dos quais podemos destacar: Nível de ruído adequado à função ou finalidade do ambiente (Permitir Inteligibilidade, Garantir a Privacidade); Tempo de reverberação adequado (eco); Distribuição balanceada de energia sonora nas faixas de frequências (por exemplo Curvas NC); Não permitir tonais audíveis (assobios, zumbidos, roncos); Não permitir variações bruscas de nível perceptíveis ao longo do tempo (Passagem de motos, aviões, elevadores); Não ter níveis pulsações (torneira pingando).
Outra problemática digna de observação é o impacto da poluição sonora em residências localizadas em ruas de grande tráfego de veículos (ruído devido ao trânsito de veículos, incluindo buzina) ressaltando quais seriam as medidas de minimização desse impacto quanto ao isolamento acústico dessas residências.
Partindo dos argumentos e observações apresentados o presente trabalho justifica-se na necessidade de avançar no estudo e indicação de conforto acústico em edificações, principalmente de edificações populares, como fator pós-construtivo de avaliação positiva, tendo como objetivo analisar a viabilidade no emprego de técnicas e materiais de isolamento acústico em construções residenciais.
Elaborado essencialmente por pesquisa bibliográfica este trabalho aponta um aprofundamento teórico do assunto acústica residencial, buscando preencher as lacunas deixadas na inobservância de procedimento ou no desacordo entre a opinião de autores.
É pertinente frisar que mesmo buscando um posicionamento crítico, este trabalho não tem como objetivo enveredar por caminhos teóricos divergentes, confrontando opiniões contratarias, sem a devida preocupação com a temática, e sim, avançar no que diz respeito a compreensão dos fenômenos acústicos e a dinâmica em que se processa nas mais diferentes edificações.
Portanto, este trabalho está metodologicamente divido em três parte distintas, porém inter-relacionadas, onde: na primeira parte trata-se do conceito de desempenho residencial, trazendo como fonte básica de pesquisa a NBR-15.575 e sua usabilidade; no segundo capítulo o assunto correlacionado abordado será o conceito fundamental de acústica, observando as características físicas, criando um paralelo técnico entre o conceito acadêmico e a aplicação em uma edificação residencial; finalmente o terceira parte, porém não menos importante será analisado de um perfil acústico utilizado em edificação real, partindo dos pressupostos de controle de ruído, propagação sonora e atenuação acústicas de paredes.
Destaca-se ainda como procedimento metodológico neste trabalho a preocupação constante em criar um paralelo teórico entre os conceitos físicos acadêmicos e as observações construtivas preconizadas em nosso arcabouço jurídico, em especial a NBR 15575/2003, além de outros instrumentos de aporte construtivo concernentes a temática acústica residencial.
Vale ressaltar que a norma anteriormente citada, não trata somente de conforto acústico, mas devido a delimitação de assunto deste trabalho nos deteremos ao estudo de desempenho construtivo de forma geral e adequação acústica especificamente.
A indústria da construção civil vem passando nos últimos anos por profundas transformações no que diz respeito a técnicas, métodos e aplicações de materiais, isso sem contar as temáticas: administração, gestão e sustentabilidade que impõem aos profissionais envolvidos no processo construtivo novos paradigmas na prática laboral.
Dentro deste contexto, o tema desempenho em edificações vem galgando cada vez mais espaço, uma vez que a observância de suas predisposições, implicam em uma boa prática profissional, garante uma segurança jurídica e, porque não dizer, converte-se em um valioso instrumento didático a construções mais adequadas.
Historicamente o tema desempenho em edificações, nos remete a Europa em meados do século XX. Todavia, a estruturação técnica como instrumento para metodologia ao projetar, desenvolver materiais, componentes e sistemas, acontece, mais precisamente, a partir de 1984, com a publicação da ISO – 6241, Padrões de desempenho em edificações – Princípios para preparação e fatores a serem considerados[1], que, dentre outros parâmetros, estabelece requisitos mínimos de segurança, habitabilidade e sustentabilidade em edificações. (Pierrard, 2013)
O conceito de desempenho em edificações podeser definido como sendo o comportamento da edificação durante todo o seu período de vida levando em consideração os critérios de gestão, habitabilidade e sustentabilidade, como define Borges (2008):
A busca pela racionalização e industrialização dos sistemas construtivos, pela redução de custos e inovação tecnológica, associadas à necessidade de muitos países de construir em larga escala para suprir déficits habitacionais crescentes, passa pela discussão de qual desempenho se pretende obter para as edificações ao longo de uma vida útil desejada. O desempenho de uma edificação pode ser entendido como o seu comportamento em uso ao longo de sua vida útil. (Borges, 2008, p. 21)
No Brasil, está preocupação com os critérios acústicos aplicados a edificações residências, parece, por vezes, menosprezado. Este fato pode ser facilmente constatado se analisarmos o número de reclamações, processos judiciais e desistência na aquisição de empreendimento residenciais devido ao excesso de ruído.
Quanto a legislação brasileira, pode-se afirmar estar de acordo e, porque não dizer, foi severamente influenciada pela evolução da temática em todo mundo. Assim, a norma de desempenho que trata da temática acústica residencial é a NBR 15575, que teve seus trabalhos iniciados em 2000, entrou em vigor em 2003, foi revisada em 2008 e entra em vigor totalmente atualizada em 2013.
Para alguns, estas constantes revisões técnicas na norma podem parecer prejudicial e algumas vezes estabelecer critérios inviáveis do ponto de vista financeiro como conclui Marques (2015):
No entanto, conclui-se com o estudo de caso, que o custo das edificações construídas dentro dos requisitos da Norma de Desempenho se torna mais alto, devido a seleção dos materiais e o processo de projeto mais detalhado. Apesar desse alto custo, no primeiro momento não ser bem visto pelos consumidores e pelos construtores, ele passa a ser a característica menos relevante quando se leva em consideração a melhor qualidade e valorização da moradia, além dos menores gastos com manutenções futuras. (Marques, 2015, p. 55)
Porém, é consenso entre os envolvidos na cadeia produtiva da construção civil que a norma de desempenho NBR 15575, é marco na evolução e no delineamento de ações de novas construções, garantindo ao consumidor final um empreendimento de qualidade, como afirma Lima (2016):
A norma NBR 15575 induz à necessidade de mudanças de postura, passando pelos incorporadores até os usuários finais das habitações. A partir de agora, mais do que nunca, os projetos, nas suas diferentes disciplinas, deverão basear-se em informações precisas sobre as características dos materiais e componentes, recomendando-se a projetistas e construtores que passem a exigir informações técnicas mais consistentes dos produtos. (Lima, 2016, p. 14 e 15)
Como já demonstrado a NBR 15575 é a norma brasileira que indica quais a preocupação que devem ser tomadas na construção de cada empreendimento buscando sempre o melhor desempenho.
Todavia, torna-se necessário a discussão: afinal o que é mesmo desempenho? O conceito de desempenho é comumente encontrado em nosso cotidiano. Jornalista, apresentadores, advogados, administradores e muitos outros profissionais tem usado este termo, mesmo que de forma inconsciente, na brusca comparação entre o que se quer e o que se conseguiu.
Em particular na construção civil, para muitos autores desempenho é a forma mais segura de garantir a estabilidade e usabilidade de um determinado bem, porém este conceito deixa lacunas uma vez que precisamos cada vez mais clareza os efeitos jurídicos e técnicos preconizados pela Norma:
A norma ABNT NBR 15.575:2013 Edificações Habitacionais – Desempenho, tem sido exigida desde julho de 2013 e inseriu uma série de conceitos na normatização brasileira, como o comportamento em uso dos componentes e sistemas das edificações e a vida útil dos sistemas construtivos, dentre outros. Ao atribuir responsabilidades a incorporadores, construtores, projetistas, fornecedores e usuários, a norma também suscita uma série de dúvidas, não apenas sobre aspectos técnicos, como também jurídicos. As normas técnicas têm natureza diferente das normas jurídicas, e adquiriram força obrigatória devido a leis que assim as determinam. É o caso, por exemplo, do Código de Defesa do Consumidor, que considera abusivo colocar no mercado produtos em desacordo com as normas técnicas oficiais ou da Associação Brasileira de Normas Técnicas . (Lima, 2016, p. 14 e 15)
Na afirmação de Lima (2016), percebe-se que há uma necessidade constante de estudo e aprofundamento em relação aos procedimentos técnicos e sua justificativa jurídica.
Outro fator que torna este conceito de desempenho incompleto é o fato de não levar em consideração o tempo e a responsabilização dos agentes construtivos durante toda a vida útil do empreendimento.
Assim segundo o Gibson (1982) o melhor conceito para se definir de Desempenho seria:
A abordagem de desempenho é, primeiramente e acima de tudo, a prática de se pensar em termos de fins e não de meios. A preocupação é com os requisitos que a construção deve atender e não com a prescrição de como esta deve ser construída. (Gibson, 1982)
Este conceito concretizado no mundo acadêmico estabelece parâmetros não apenas quantitativos e sim qualitativos, percebível na preocupação dos requisitos que a própria construção deve atender.
Um importante documento que fortaleceu na definição didática do termo desempenho em construções por todo mundo foi a elaboração da ISO 6241, em 1984, que serviu de suporte inclusive para a implantação de norma em países signatários da ISO. Tal documento estabeleceu um conjunto de requisitos funcionais que necessariamente devem ser observados por usuários de imóveis.

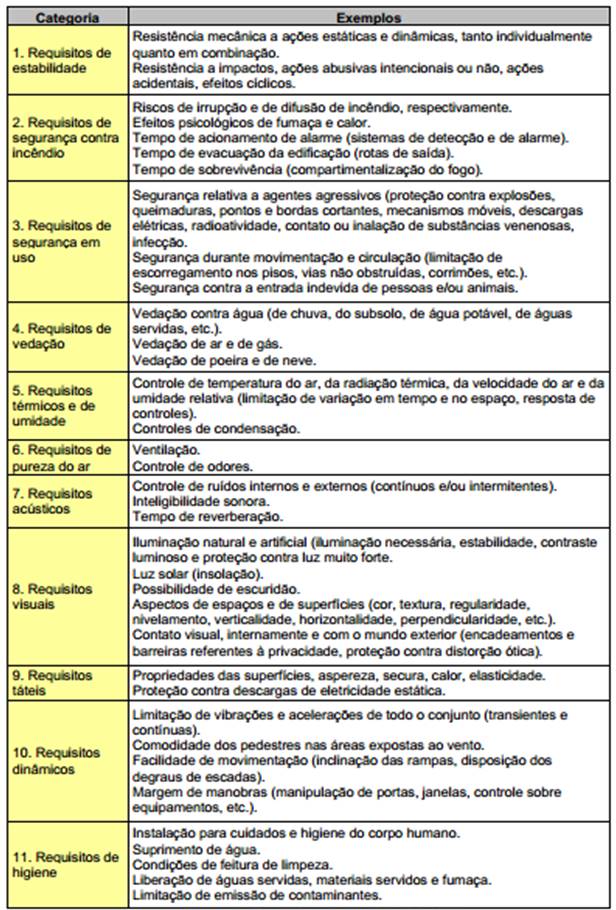

Borges (2008) relacionou os requisitos definidos na ISO 6241, correlaciono-os com exemplos práticos:
Observa-se uma metodologia parecida nas abordagens firmadas na ISO 6421 e na NBR 15575, uma vez que ambas dividem suas abordagens em requisitos:
Assim, pode-se afirmar que a legislação brasileira caminha em conformidade com os mais avançados estudos e ponderações sobre abordagens técnicas para bom desempenho em edificações. A evolução de sua normatização e a estrutura baseada na qualidade do bem tem proporcionado a NBR 15575:2013 acurados estudos por parte de toda a cadeia produtiva da construção civil no Brasil.

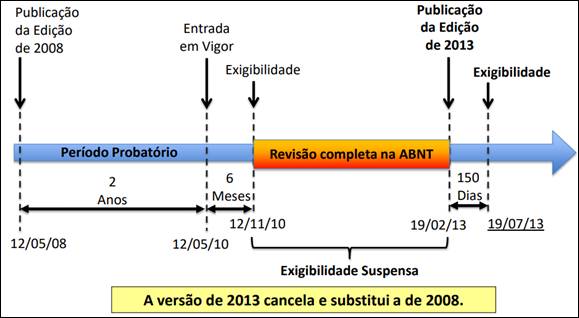

Segundo Prado (2017) a atualização desta norma nasce da carência de um instrumento jurídico devido basicamente a dois fatores: primeiro a deficiência de termo e responsabilização mais precisas e, em segundo, ao crescente aumento dos programas e projeto de habilitação popular no Brasil.

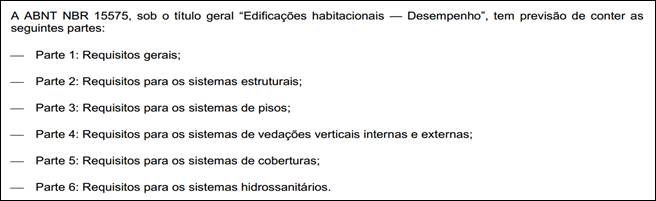

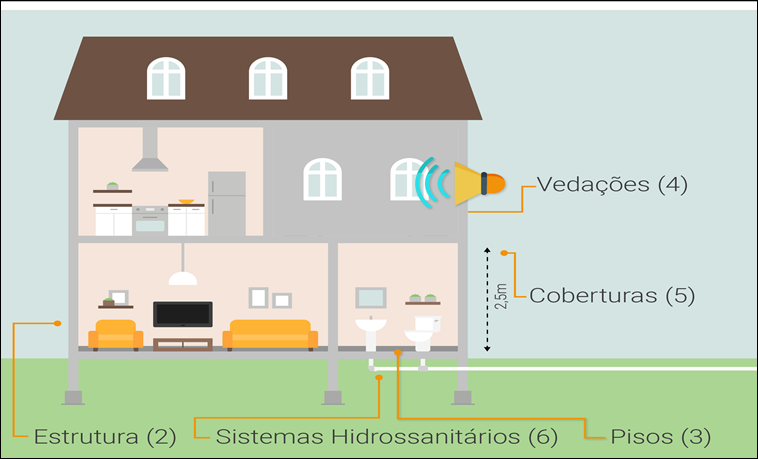

A NBR 15.575/2013 esta estrategicamente dívida em seis parte, categorizadas, como já vimos, em requisitos. Estas partes são simplesmente para melhorar a compreensão dos fatores a serem considerados pois o estudo da norma mostra que na mesma as partes estão inter-relacionadas Borges (2008).
A primeira da parte da ABNT NBR 15.575/2013 trata dos requisitos gerais. Nesta parte pode-se constatar a preocupação no legislador com três exigências primordiais a qualquer empreendimento residencial: segurança, habitabilidade e a sustentabilidade.
Com relação as exigências pertinentes ao critério de segurança são exigidas observações no que diz respeito a segurança estrutural; segurança contra o fogo e segurança no uso e operação.
Pertinente ao critério de habitabilidade são enumerados os seguintes fatores:
estanqueidade;
desempenho térmico;
desempenho acústico;
desempenho lumínico;
saúde, higiene e qualidade do ar;
funcionalidade e acessibilidade;
conforto tátil e antropodinâmico.
Finamente, as exigências relativas à sustentabilidade são expressas pelos seguintes fatores:
durabilidade;
manutenibilidade;
impacto ambiental.
É preponderante ainda no primeiro requisito desta norma, a preocupação em incumbências, deixando clara qual a verdadeira responsabilidade de fornecedores, projetista, construtores, incorporadores e usuários.
Nesta segunda parte a norma define o conceito fundamental de sistema estrutural deixando claro a prioridade na segurança estrutural como podemos constatar: (ABNT NBR 15.575/2014 – 2)
Atender durante a sua vida útil de projeto, sob as diversas condições de exposição (ação do peso próprio, sobrecargas de utilização, atuações do vento e outros), aos seguintes requisitos gerais:
a) não ruir ou perder a estabilidade de nenhuma de suas partes;
b) prover segurança aos usuários sob ação de impactos, choques, vibrações e outras solicitações decorrentes da utilização normal da edificação, previsíveis na época do projeto;
c) não provocar sensação de insegurança aos usuários pelas deformações de quaisquer elementos da edificação, admitindo-se tal exigência atendida caso as deformações se mantenham dentro dos limites estabelecidos nesta Norma;
d) não repercutir em estados inaceitáveis de fissuração de vedação e acabamentos;
e) não prejudicar a manobra normal de partes móveis, como portas e janelas, nem repercutir no funcionamento normal das instalações em face das deformações dos elementos estruturais;
f) cumprir as disposições das ABNT NBR 5629, ABNT NBR 11682 e ABNT NBR 6122 relativamente às interações com o solo e com o entorno da edificação. . (ABNT NBR 15.575:2013 – 2, p.7).

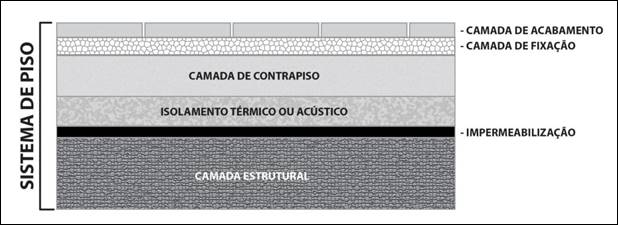

A parte de sistemas de pisos trata de critérios para elaboração de sistemas horizontais ou inclinados destinado a cumprir a função de estrutura, vedação e tráfego, composto por camadas (ABNT NBR 15.575;2013-3)
Concernente a seção 4, que trata dos sistemas de vedação vertical, define como vedação vertical basicamente os tipos de paredes. Pode-se constatar como função principal garantir a habitabilidade do usuário, através da proteção dos ambientes internos a ação de diversos agentes atuantes externos.
Outras funções normatizadas e observadas que os sistemas de vedação vertical têm é servir de fulcro à privacidade e proteção, além de suporte para embutidos, tais como conduítes, dutos e canos de instalações elétricas, hidráulicas e ventilação.
Esta parte está estruturalmente dividida em quatro outras seções:
1. Transmitância e capacidade térmica;
2. Isolamento acústico;
3. Resistência mecânica;
3.1 Impacto de corpos (duro e mole)
3.2 Cargas suspensas
4. Estanqueidade à água.
Quanto aos sistemas de cobertura é outra parte que busca acima de tudo garantir o princípio de habitabilidade, proporcionado pelo isolamento com agentes externo a construção. Como a própria norma define (NBR 15.575/2013)

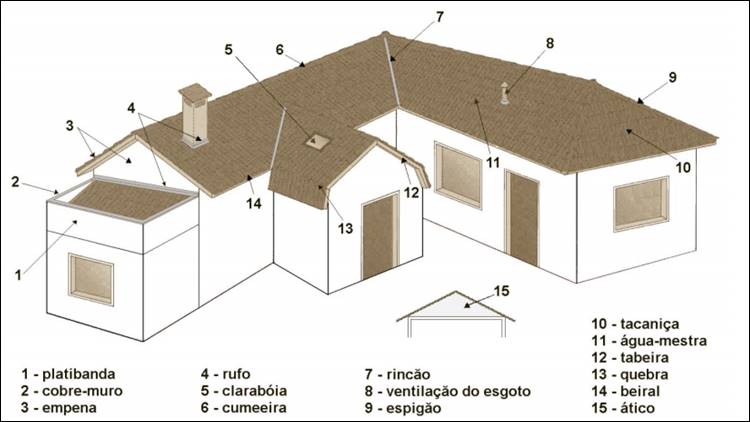

Sistema de cobertura (SC): Conjunto de elementos/componentes, dispostos no topo da construção, com as funções de assegurar estanqueidade às águas pluviais e salubridade, proteger demais sistemas da edificação habitacional ou elementos e componentes da deterioração por agentes naturais, e contribuir positivamente para o conforto termo acústico da edificação habitacional. (NBR 15.575:2013-5, p. 8).
A norma ainda designa cada subsistema de telhado trazendo uma explanação clara de suas particularidades e requisitos mínimos ao dimensionamento correto a fim de garantir o desempenho ideal.
Na sexta e última parte da NBR 15.575:2013 trata-se dos requisitos básicos aos sistemas hidrosanitários. Tal norma entende sistema hidrossanitário como sendo: sistemas hidráulicos prediais destinados a suprir os usuários com água potável e de reuso, e a coletar e afastar os esgotos sanitários, bem como coletar e dar destino às águas pluviais (ABNT NBR 15.575/2013)
Dentre as diversas normatizações observadas neste documento pode-se destacar os requisitos de segurança necessário para fixação das tubulações; as solicitações dinâmicas; requisitos de combate a incêndios com água; critérios de estanqueidade à águas das instalações; além da primícias de desempenho acústico, lumínico e adequação ambiental.
Para compreensão de desempenho acústico em uma edificação torna-se necessário, além do estudo minucioso do conceito de desempenho, os critérios e procedimento a serem adotados em uma edificação, que se conheça as particularidades do fenômeno físico de propagação do som.
Assim, faz-se pertinente a conceituação cientifica de acústica e o estudo de suas implicações na delimitação metodologia deste trabalho que são construções residenciais.
O conceito de acústica é definido como a ciência que estuda os sons e sua propagação, em meios sólidos, líquidos ou gasosos, e a interação humana. Os sons, matéria prima da acústica, são fisicamente entendidos como ondas mecânicas, longitudinais, provocados pela vibração de um corpo elásticos. (Valle, 2009)
Os sons podem ser classificados em três grupos para melhor compreensão de suas aplicações: os sons musicais, geralmente artisticamente pensados, combinados e executados; os sons de comunicação direta, aqueles que se apresentam no intuito de estabelecer comunicação e interação, neste grupo podemos destacar a fala e os sons de animais; e finalmente os ruídos considerados poluição sonoro e na maioria das vezes indesejáveis.
Porém, por uma questão de simplificação, tendo em vista que este estudo não tem como intuito enverar por caminhos etimológico das palavras, acústica ficará entendido aqui em duas grandes partes: os sons e os ruídos.
A distinção entre som e ruído é subjetiva, não depende apenas da frequência e da amplitude, sendo, no entanto, o som associado a sensações gradáveis (música e voz) e o ruído associado a sensações indesejáveis. (Mateus, 2008,p,4)
Quanto a natureza e propagação das ondas sonoras pode-se afirmar que os sons se propagam devidos a impulsos mecânicos provocados ao meio, nas adjacências do próprio corpo sonoro, que resultam em deformações transitórias, de movimento longitudinal, consequentemente a onda de pressão instigada. (Costa, 2003)
Para Bistafa (2011) os sons podem ser entendidos como uma variação da pressão ambiente detectável pelo sistema auditivo. Esta compreensão física passa pelo pressuposto que a menor variação de pressão ambiente detectável pelo sistema auditivo é da ordem de
, denominada, pelo próprio autor, como limiar da audição.

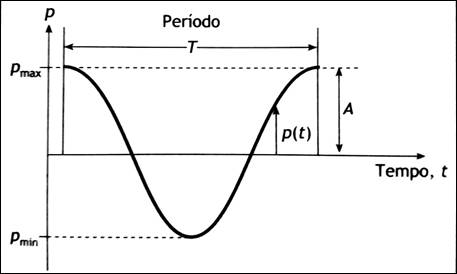

Se traçar um gráfico da pressão em função do tempo teremos que a amplitude (A) comporta-se como o somatório das pressões máximas e mínimas, traçando uma senoide em relação ao centro de pressão ambiente. Ainda pode-se destacar no mesmo gráfico que o intervalo de tempo decorrido para que um ciclo se complete define-se como período (T). (Bistafa, 2011)
Segundo Halliday (2009) desta constatação física de período, observada do gráfico de pressão em relação ao tempo, pode-se afirmar que a frequência de uma onda sonora é o inverso do período definido por esta mesma onda e que esta grandeza tem relação direta com a frequência angular dada pela seguinte igualdade:
Halliday ainda afirma que o número de oscilações por unidade de tempo, frequência, é medida em hertz[2](Hz) ou por seus múltiplos. (Halliday, 2009)
Normalmente as fontes sonoras provocam som com várias faixas de frequências, porém, se por questão de simplificação pudéssemos isolar um faixa de frequência especifica tem-se o tom puro, mas como já afirmado, um único som está carregado de outros som (mais de uma faixa de frequência) denominados harmônicos. (Souza, 2012)
Cada som tem capacidade física de vibrar em determinada faixa média de frequência, todavia o sistema auditivo humano consegue detectar sons com frequência dentro do espectro de 20Hz a 20kHz. (Souza, 2012)
Por uma questão prática de classificação segundo Valle (2009), em seu Manual Prático de Acústica, as faixas de frequência são catalogadas da seguinte forma:

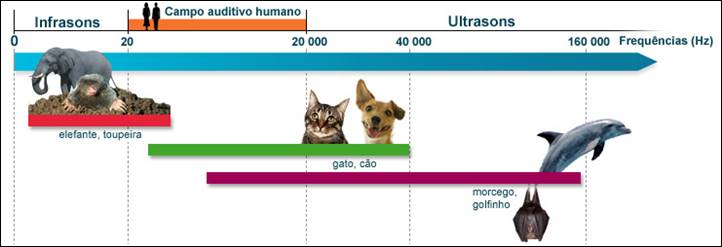

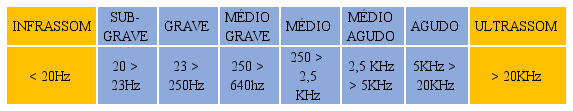

Frequência abaixo de 20Hz são considerados infrassons e acima de 20.000Hz são considerados ultrassom. Com relação a estas faixas extremas de frequências é importante salientar que menos não sendo perceptíveis aos ouvidos humanos, podem causar perturbação a outros animais que tem capacidade auditiva maior dos quais podemos destacar os elefantes, toupeiras, cachorros, gatos, morcegos e golfinhos.
Observa-se, ainda em relação a propagação das ondas sonoras, que os sons não provocam migração de partículas e sim as perturbações são transmitidas partícula a partícula, consequentemente ao ser alcançado pela onda vibrante cada uma dela é colocada em vibração com as mesmas características, resistivamente oposta a sentido de seu deslocamento, provocadas, pela presença de energia que será restituída ao meio. (Bistafa, 2011)
Pertinente a velocidade de propagação das ondas sonoras, pode-se afirmar que em condições de temperatura ambiente está velocidade é da ordem de 340 m/s. Desta afirmação pode-se ainda concluir o conceito de comprimento de onda (λ), dado pela razão da velocidade do som (c) e frequência (f) da onda.
Dentre as grandezas característica das ondas sonoras a que mais utilizada e sempre está presente da literatura é a pressão. Como já apresentado pressão sonora nada mais é do que a relação entre a onda provada, levando em consideração o seu espectro de alcance. Todavia a grandeza até aqui utilizada foi pascal (Pa), uma vez que a mesma é a grandeza padrão no SI.
Porém, quando se trata de cálculo de pressão sonora, é comumente utilizada a grandeza decibel (dB). Um decibel é a decima parte de um bel, uma grandeza que é resultante logarítmica que relaciona a potência de um sistema e uma potência arbitrária de referência do ambiente.
Incialmente esta grandeza foi criada para calcular amplas taxas de variação de potência de transmissão telefônica. Com o passar do tempo e uso ficou perceptível que devido a necessidade constante do uso de um submúltiplo do bel tornou-se comum encontrar referencial ao decibel (dB).
Outro fator que contribuiu para o uso do decibel como medida de pressão sonora foi a constatação que o 1 decibel é justamente a mínima variação perceptível pelo sistema auditivo, fato que denominou um 1dB a unidade de sensação. (Bistafa, 2011)
Portanto, se traçarmos um paralelo entra as duas grandezas Pascoal e decibel, obteremos matematicamente a seguinte relação:
. Desta relação podemos perceber que se utilizarmos a pressão em pascoal estaria em uma magnitude de sete ordens (de 10-5 a 102 Pa), todavia se utilizar a pressão sonora em decibéis tem-se praticamente toda a faixa de pressão sonora em duas ordens de magnitude (de 0 a 140 dB).
Ao delimitar o conceito e a relevância da norma de desempenho, na primeira seção, e as fundamentações acadêmicas de acústica, na segunda parte, torna-se pertinente criar um paralelo técnico de construções que além de obedecerem a norma, promovam uma real satisfação aos usuários.
Tais indicação não pretendem servirem de uma receita pré-concebida uma vez que cada edificação tem suas particularidades e isso as torna singular, cabendo ao construtor e/ou cadeia produtiva a criatividade nos processos e metodologias a serem adotadas. Mesmo assim, nesta divisa do trabalho, o foco é a acústica técnica aplicada a um ambiente residencial, partindo sempre dos pressupostos preconizados na NBR 15.575/2013.
Por essa questão tratar-se-á de cada indicação de desempenho na ordem apresentada na própria norma, metodicamente organizada para que ao concluir tenha-se o perfil acústico ideal em edificações.
Segundo a NBR 15.575/2003-6 (anexo B), os requisitos para desempenho acústico em sistemas hidrossanitários tem abrangência para quando se tratar de sistema, equipamento ou instalações de uso coletivo, operado por terceiro, que não o próprio usuários da unidade habitacional.
Neste caso os requisitos de desempenho aplicam-se a equipamentos, instalações e sistemas dos tipos: elevadores, descargas hidráulicas, tubulações, bombas, exaustores e demais equipamentos de uso coletivo.
Não estão contemplados equipamentos de uso individual que seja acionado pelo próprio usuários, dos quais pode-se destacar: caixa d’água, triturador de alimentos, gerador de energia, sirenes ou outro equipamento de acionamento em caso de emergência.
A norma estabelece como critério de medição que seja inspecionado a pressão sonora provocada por acionamento de equipamentos, instalações e sistemas hidrossanitários durante um ciclo de operação.
É primordial que estas medições sejam realizadas nos dormitórios, onde a exigência de conforto acústico é sempre maior e que todas as portas e janelas devem permanecerem fechadas afim de provocar um ambiente confinado para medição.

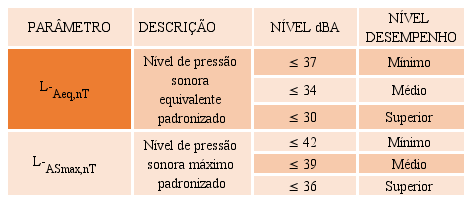

São preestabelecidos dois parâmetros de observação, que se recomenda a utilização simultânea para atender a um nível de desempenho.
LAeq,nT = Nível de pressão sonora equivalente padronizado
LASmax,nT = Nível de pressão sonora máximo padronizado
Os sistemas de pisos, que dividem unidades habitacionais devem garantir desempenho acústico em duas situações especificas: o isolamento acústico aéreo e o isolamento acústico ao ruído de impacto.
Entende-se por ruído acústico aéreo (DnT,w) todos os ruídos produzidos carregados pela massa de ar e transmitida através do contato com as estruturas sólidas, dos quais destacamos: conversações, músicas, TV e outros. Enquanto a ruídos de impacto (L’nT,w) pode ser entendido como sendo aquele provocado por contato mecânico, a exemplo tem-se: passos e queda de objetos.

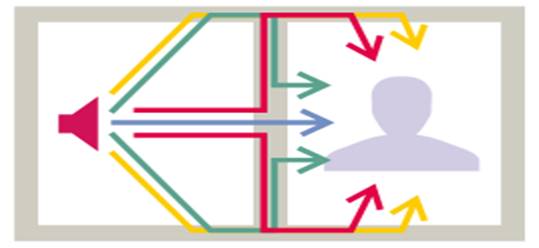

A transmissão de ruídos aéreos em uma edificação sobreposta acontece pelo próprio sistema de piso e paredes laterais. Sua intensidade está diretamente relacionada as soluções construtivas adotadas e a geometria da própria edificação. Segundo Akkerman (2013) neste tipo de transmissão sonora acontece por treze vias, sendo uma como já dito o próprio piso, e doze demais pelas paredes da edificação (Akkerman, 2013).
Na transmissão de ruídos de impacto temos uma situação similar a transmissão de ruídos aéreos, todavia aqui os elementos de condução destes ruídos acontecem apenas por 5 vias, sendo uma a transmissão direta do piso, e as demais de elementos laterais (Akkerman, 2013).

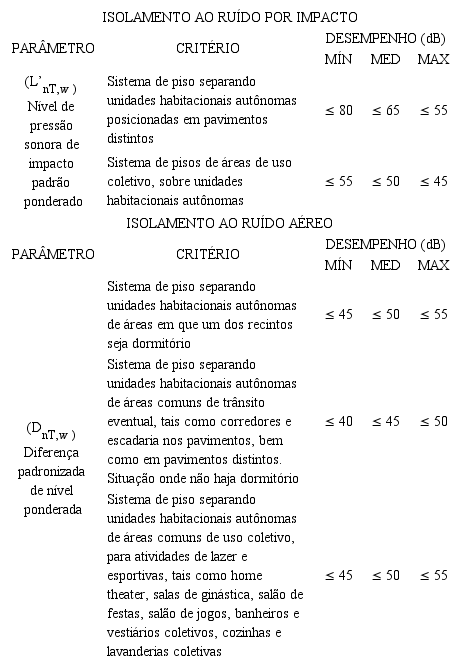

Por sua vez a NBR 15.575/2013 estabelece os limites mínimos de isolamento acústicos para ambas as situações.
Entende-se por sistema de vedações verticais internas todas as paredes, construídas a fim de isolar ambientes de diferentes unidades habitacionais autônomas. As vedações verticais internas são geralmente constituídas dos seguintes elementos: Paredes massivos ou leves e revestimento.
Paredes massivos são elementos construtivos elaborado de várias formas. Em alvenaria (paredes construídas em blocos cerâmicos ou de gesso), concreto pré-moldado ou ainda concreto moldado “in loco”. Quanto a sua capacidade de isolamento acústico este tipo de vedação depende muito da densidade das paredes simples. (Akkerman, 2013)
Quanto a paredes leves pode-se destacar o sistema drywall. Traduzindo a pé da letra drywall significa “parede seca”, um dos grandes apelos deste sistema construtivo que não utiliza água em sua montagem, pois basicamente consiste em perfil metálicos onde serão parafusadas placas de gesso, geralmente ocas, por onde passarão as instalações e em alguns casos ainda servem para acomodar materiais isolantes térmicos ou acústicos. Quanto a sua capacidade de isolamento ao ruído depende exclusivamente de sua composição. (Akkerman, 2013)

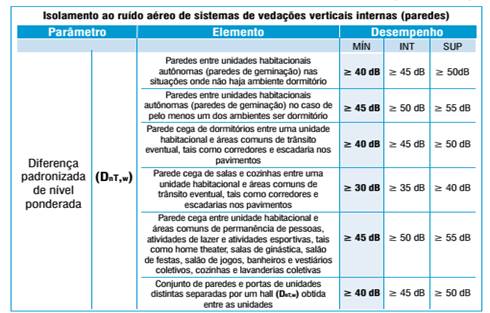

Usando a mesma metodologia dos demais sistemas a norma estabelece os valores de pressão sonora minimamente aceitáveis como demonstra tabela abaixo:
Ainda presente nesta mesma seção, a norma determina os índices de redução sonora ponderada Rw de fachadas. Este índice diz respeito a valores obtidos em laboratórios e geralmente apresenta resultados diferentes das medições de diferença padronizada de nível ponderada (DnT,w) que são coletadas na própria obras, mesmo assim a norma prevê sua utilização.
Com relação a difusão de ruídos no sistema de vedação vertical interna, Pierrard (2013) defende que a transmissão de ruídos aéreos entre unidades habitacionais divididas por paredes ocorre através de pelo menos 13 vias. Onde a primeira via de transmissão direta (seta azul na figura 10) é a própria parede e as distribuídas entre outros elementos construtivos, como estruturas, paredes laterais, teto, fachada ou piso.
Pertinente a critérios para avaliação de desempenho de sistemas de vedação vertical interior a NBR 15.575/2013 permite duas metodologias: uma, pelo método de engenharia; e outro pelo método de controle.
Regazzi&Santini (2013) defende a utilização do método de engenharia devido a sua precisão científica. Ambas se baseiam em normatizações internais.
O método de engenharia utiliza para avaliação do parâmetro de diferenciação padronizada de nível pondera (DnT,w) as ISOs 140-4 e 717-1. Já pelo método de controle, para mesma avaliação utiliza as ISOs 10052 e 717-1. O procedimento para medição na ISO 140-4 e na ISO 10052 baseia-se na emissão de um ruído um compartimento da edificação, através de uma fonte sonora omnidirecional, e através da medição da pressão sonora em pacotes de frequência no recinto emissor e no compartimento receptor traçam a diferença de nível padronizada (DnT).
Em posse deste dados e com a utilização dos procedimento preconizados na ISO 717-1 obtém-se a então desejada Diferença padronizada de nível ponderada (DnT,w). Estes valores, por sua vez, são comparados aos níveis de desempenho estipulados pela NBR 15.575-4.
Dos sistemas de isolamento acústico o sistema de vedação vertical externa é sem dúvida um dos mais preocupantes no que diz respeito ao controle do sistema.
Sendo vedações externas, as fachadas, que separam dormitórios do ambiente exterior, são inerentes a este tipo de sistema a busca pelo controle adequado dos ruídos aéreo, provocados por elementos alheios a construção, como é o caso de trafego de veículos, aviões, trens e outras variáveis que podem influenciar do desempenho acústico de determinada edificação.
Por uma questão didática a NBR 15575/2013-4 estabelece uma classificação em relação as características gerais da localização da edificação:

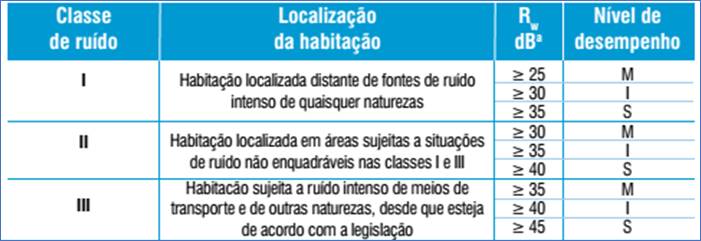

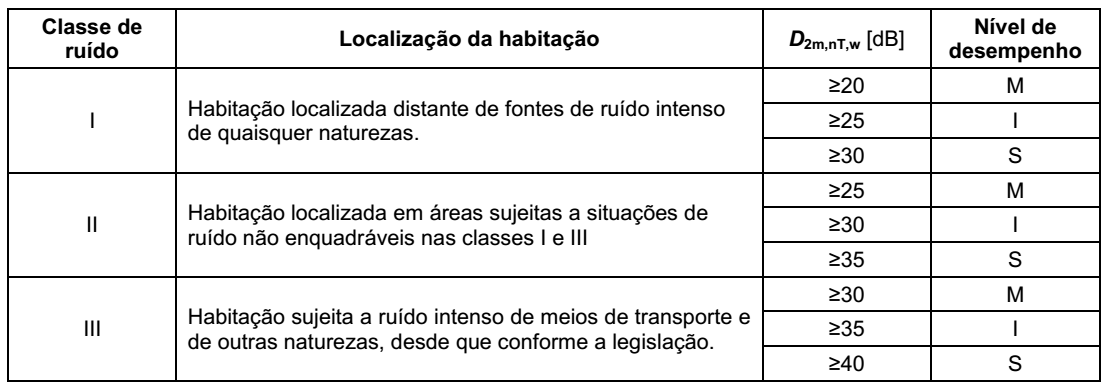

Classe I - Habitação localizada distante de fontes de ruído intenso de quaisquer naturezas;
Classe II - Habitação localizada em áreas sujeitas a situações de ruído não enquadráveis nas classes I e III;
Classe III - Habitação sujeita ao ruído intenso de meios de transporte e de outras naturezas, desde que esteja de acordo com a legislação.

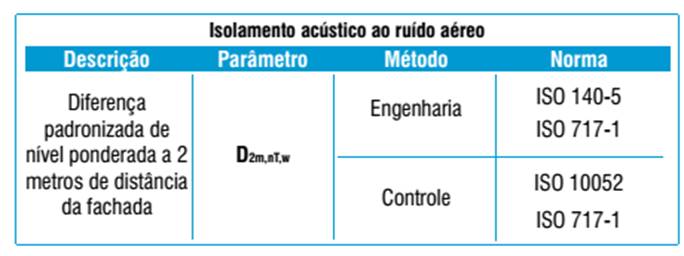

Semelhante aos procedimentos utilizados na avaliação de desempenho do sistema de vedação vertical interno, a norma de desempenho possibilita a utilização de dois métodos para tal avaliação: o método de engenharia e o método de controle. Com relação a base normativa para os procedimentos técnicos de medição utiliza-se as mesmas ISOs, porém desta vez busca verificar a Diferença padronizada de nível ponderada a 2 metros de distância da fachada (D2m,nT, w).
O procedimento técnico para este ensaio baseia-se na emissão de um ruído a partir do ambiente externo à fachada, distante exatamente dois metros.
O equipamento emissor é calibrado para faixas de frequências específicas, enquanto o aparelho receptor, posicionado do lado de dentro da edificação, registra a diferença de nível de pressão sonora.
Processadas com correção especificas para atender as condições particulares de cada recinto receptor, gera-se os valores da Diferença padronizada de nível (D2m,nT), que consequentemente é submetidas aos procedimentos técnicos previsto na ISO 717-1, obtendo-se a Diferença padronizada de nível ponderada (D2m,nT, w). Esta medida buscada justifica-se por ser a unidade de comparação possível com a norma brasileira.
A busca pelo desempenho acústico ideal não é uma questão de capricho construtivo. Pode-se facilmente perceber pela evolução da legislação que se tem, cada vez mais, pesquisado procedimentos, materiais e sistemas capazes de satisfazer qualitativamente as necessidades básicas dos seres humanos, garantindo bem-estar e saúde.
Partindo destas conjecturas, alguns materiais e técnicas tem se destacado quando se tratam de controle de ruídos em edificações. Para facilitar a compreensão e acompanhamento destas novas será destacada aqui pelo uma inovação em cada parte da residencial, partindo da própria divisão postulada na NBR 15.575/2013.

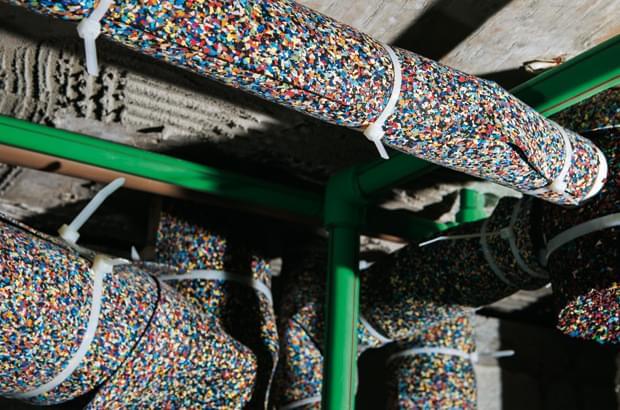

Uma solução destacada para atenuação de ruídos em sistemas hidrosanitários é a aplicação de manta acústica nas tubulações. Tais materiais são geralmente confeccionados a base de espuma (esponja) emborrachada, de alta densidade, e tem longo tempo de vida (em torno de 30 anos).
Dentre suas principais atribuições está a diminuição dos ruídos provocados pela passagem de água e as vibrações entre a própria tubulação e seus fixadores, fato que garante maior desempenho acústico.
Outro fato positivo é que sua instalação é de fácil procedimento, inclusive sendo possível a instalação mesmo depois da tubulação já montada.
Dentre as muitas inovações tecnológicas na construção de paredes pode-se destacar grande avanço no que diz respeito a configuração de blocos, materiais alternativos para alvenaria, técnica de mistura de matérias e outros até mesmo outros materiais.
Mas, ao se falar de inovação buscando melhor desempenho acústico é indispensável falar de drywall. Esta técnica construtiva baseia-se na instalação de estruturas metálicas, geralmente de ferro galvanizado, que receberão parede de pré-fabricadas de gesso laminado. Partindo do perfil básico das paredes de drywall e comparando a uma parede de bloco cerâmico ou concreto o desempenho acústico são praticamente o mesmo.
Segundo Larroque, o sistema drywall tem grande vantagem pois apresenta fácil trabalhabilidade e este fato é diferencial em relação aos outros tipos de paredes.

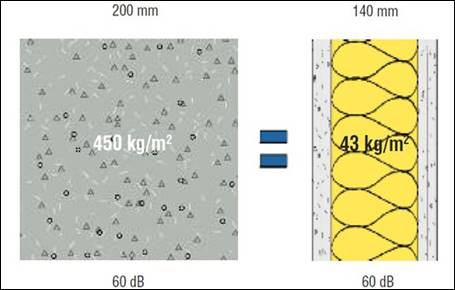

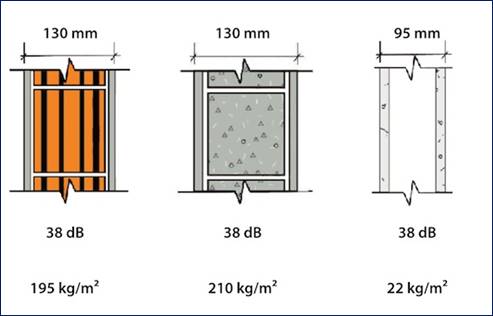

Para exemplificar, para elevar a capacidade de isolamento acústico de uma parede convencional, costuma-se duplicar suas dimensões, este fato além de encarecer ainda mais a obra, pode sobrecarrega a estrutura uma vez que o peso praticamente é duplicado. Já em sistema drywall tem-se duas formas para aumentar a capacidade de isolamento acústico.A primeira assim como nas paredes convencionais duplica-se a aplicação das camadas de drywall. Na segunda adota-se um perfil com dimensões de 140mm eutilizada como camada de isolamento acústico fibra de vidro.
Nesta última se eleva de 38 dB para 60 dB a capacidade de isolamento acústico e praticamente não se elava o peso da parede, se comparada com alvenaria convencional, pois se na alvenaria comum chegaria 450kg/m2 no sistema drywall tem-se 43 kg/m2.
Como já visto os sistemas de piso propagam ondas de duas maneiras distintas: as ondas aéreas e as ondas de impacto. Como sugestão a diminuição de propagação de ruídos por contato mecânico há diversos mecanismo de absorção de impacto.

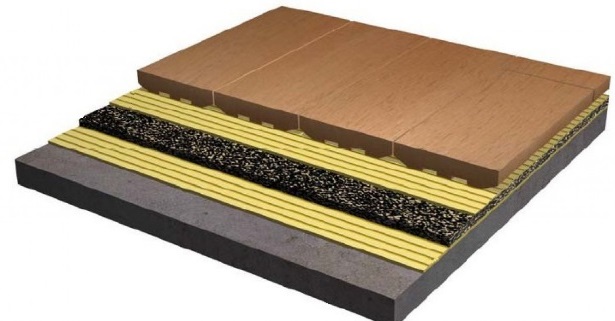

Porém, tem destaque entre os mais diversos materiais as mantas para isolamento acústico entre pisos, que apresenta eficiência de até 25% na dissipação de ruído provocados por impacto mecânico.
A indústria da construção civil vem passando por profundas transformações nos últimos anos. Se por um lado temos os avanços tecnológicos, fato que possibilitou um maior acesso a informação em massa, inovações técnicas e aprimoramento de procedimentos; por outro, temos o apelo a superação ao déficit habitacional, que aqui no Brasil, estimulou a construção de grandes conjuntos habitacionais.
Concomitante a esta conjectura a evolução do aparato jurídico tornou-se uma necessidade, pois a própria natureza do segmente impõem padrões técnicos minimamente necessários. Portanto, o fortalecimento e adequação de normas foram fomentadas.
A exemplo, podemos destacar a NBR 15.575 que em 2013 foi finalmente atualizada e passou a vigorar. Esta norma tem extrema relevância dentro da cadeia produtiva da construção civil, pois delineou os aspectos construtivos minimamente indispensáveis àsedificações residenciais, buscando sempre o responder o conceito de desempenho.
A NBR 15.575/2013, portanto, tornou-se a norma de brasileira de desempenho para construção residencial. Dentro dos requisitos abordados temos orientações claras sobre o conforto acústico, como requisito indispensável ao conceito de unidade habitacional de bom desempenho. Este fato, justifica-se na premissa de que a casa é o asilo inviolável do indivíduo e que este lar precisa antes de mais nada garantir segurança, habitabilidade e sustentabilidade.
Segundo a Organização Mundial da Saúde (OMS) o conforto acústico é um requisito indispensável para saúde integral do indivíduo, pois sua exposição a constantes e/ou elevados níveis de pressão sonora pode acarretar numerosas patologias.
Imerso nesta busca pelo melhor desempenho acústico em edificações residências este trabalho suscitou a preocupação com esta temática que muitas vezes é desconsiderada pelos profissionais envolvidos no processo construtivo.
Conclui-se primeiramente que esta norma se tornou marco e está atende plenamente o seu objetivo. Fato importante constatado nesta pesquisa á a clara responsabilização dos agentes envolvidos no processo de construção, venda e aquisição de uma residência, deixando cada profissional, e também usuário, de antemão ciente de suas atribuições.
Também fica evidenciado nesta pesquisa que os parâmetros pré-estabelecidos pela norma são capazes de avaliar a adequação de imóvel, além de prever as possíveis falhas de desempenho. Desta forma a norma deixa de ser apenas um documento de avaliação posterior a construção e amplia sua aplicabilidade as possibilidades de ensaio mesmo na fase de concepção de projeto, pois suas orientações regulamentam estudo de laboratório, indicação de materiais e até mesmo de procedimentos técnicos construtivos ideias. Esta constatação é extremamente relevante, pois havendo o enquadramento técnico da obra na classificação pré-estabelecida corretamente, sem receios de erros vindouros, a obra estará dentro dos padrões de desempenho, se não médio ou superior, mas pelo menos dentro de um espectro mínimo de desempenho.
Finalmente conclui-se que a temática é muito dinâmica devido a ampla e infinita possibilidade de emissão de ruídos em uma edificação, e constitui-se parte importante na formação daqueles que pretendem ser construtores. Salienta-se que há um verdadeiro déficit na formação técnica e publicação acadêmica com a temática desempenho acústico. Desta forma mais investigações na área de acústica, investimento acadêmico na melhor na formação dos profissionais da construção e o fomento de ensaios neste campo de conhecimento, torna-se não só uma possibilidade como também uma necessidade atual.
