Efecto de los crioprotectores en la morfología y pérdida iónica en yemas axilares de vid cv. `Flame Seedless ́ crioconservadas

Effect of cryoprotectants on the morphology and electrolyte leakage on axillary buds of cryopreserved grapevine cv. `Flame Seedless´

La vid (Vitis vinifera L.) es considerada uno de los cultivos económicamente hablando más importantes en el mundo (Liu et al., 2012). Dicho cultivo se encuentra en constante peligro debido a factores bióticos y abióticos, por lo que es necesario conservar variedades de importancia agronómica y prevenir la pérdida del material genético. La crioconservación es una alternativa muy eficiente para la subsistencia a largo plazo del material vegetal, basado en la reducción de las funciones metabólicas a la temperatura del NL (-196°C) (Engelmann, 2012, p. 255).

La técnica de crioconservación involucra el uso de crioprotectores, vitrificación, deshidratación, encapsulación, microgoteo y microplacas (Kaviani, 2011; Pathirana, McLachlan, Hedderley, Panis, & Carimi, 2016); los cuales tienen el objetivo de proteger y evitar daño letal en las membranas celulares, y eliminar así el efecto negativo sobre la viabilidad posterior a la crioconservación. Existen crioprotectores de bajo peso molecular y permeables como el etilenglicol, propilenglicol, dimetilsulfóxido (DMSO), glicerol y otros alcoholes; los de bajo peso molecular y no permeables como glucosa, sacarosa, trehalosa y prolina; los de alto peso molecular y no permea-bles como la polivinilpirrolidona, alcohol polivinílico, hialuronidato de sodio y otros polímeros (Benson, 2008, p. 15), que tienen la propiedad de incrementar la osmolaridad celular, la viscosidad y deshidratar, disminuyendo el punto de congelación e inducir la vitrificación (Benson, 2008); todo esto con la finalidad de evitar el daño por formación de cristales de hielo durante la congelación (Bhattacharya & Prajapati, 2016). Muchas técnicas de crioconservación incluyen un paso inicial para reducir el contenido de agua en los tejidos (deshidratación) e incrementar la viscosidad interna del citoplasma (mediante los crio-protectores), un segundo paso es el congelamiento rápido en nitrógeno líquido y el tercero involucra el descongelamiento rápido (Teixeira, González-Benito, & Molina-García, 2013).

La vitrificación es el método más utilizado en los tejidos vegetales, empleando soluciones crioprotectoras (mezcla de diferentes crioprotectores) altamente concentradas que tienen la función de mantener el estado vítreo en el citoplasma y evitan la formación de hielo intra y extracelular (González-Arnao, Panta, Roca, Escobar, & Engelmann, 2008; Sakai & Engelmann, 2007). En vid se han implementado algunas de estas técnicas en diferentes tipos de tejidos (Ganino et al., 2012; Vasanth & Vivier, 2011). Se ha reportado la encapsulación-deshidratación en suspensiones celulares (Ben-Amar, Daldoul, Allel, Reustle, & Mliki, 2013; González-Benito, Martín, & Vidal, 2009) y en meristemos apicales (Bayati, Shams-Bakhsh, & Moini, 2011; Marković, Chatelet, Sylvestre, Kontić, & Engelmann, 2013). El protocolo de vitrificación mediante la solución PVS2 se ha aplicado satisfactoriamente. Matsumoto y Sakai (2003) crioconservaron brotes axilares de “Cabernet Sauvignon” utilizando PVS2 obteniendo 60-80% de recuperación. Zhai, Wu, Engelmann, Chen y Zhao (2003) crioconser-varon “Cabernet franc”, “Chardonnay”, “Fengh 51” y “LN33” y reportaron en promedio 36% de regeneración.

Por otro lado, durante el congelamiento y descongelamiento en los tejidos se puede llegar a producir daño a las membranas, dando un incremento del eflujo de iones y solutos orgánicos a través de las membranas celulares. El catión más importante que pierde la célula es el K+ (Al-Zoubi & Normah, 2015; Kaczmarczyk et al., 2012). Pocos reportes existen acerca del análisis de la pérdida de iones relacionado con el daño en los tejidos debido a los protocolos de crioconservación (Martínez-Montero, Martínez, & Engelmann, 2008; Pukacki & Juszczyk, 2015). Por tanto, el objetivo del presente trabajo es evaluar el efecto de los crioprotectores en la morfología y pérdida iónica de yemas axilares de vid bajo tres condiciones de crioconservación basadas en vitrificación.

El porcentaje de viabilidad después de los diversos tiempos de contacto con la solución PVS2 con y sin NL se muestra en la figura 1 (A) y se observó un decremento en la viabilidad al aumentar el tiempo de exposición con la solución PVS2, alcanzando un valor mínimo de 35% a los 300 min de incubación, con una reducción de viabilidad cerca de 50%. Por otro lado, después de una hora de almacenamiento en NL (figura 1[A]) se detectó que los valores de viabilidad se mantuvieron constantes, sin diferencias significativas (P> 0.05) entre los tiempos de incubación. En estos tejidos (PVS2+NL) la viabilidad máxima fue de 10%.

El porcentaje de viabilidad de las yemas expuestas a la solución crioprotectora PVS3 con o sin NL se muestran en la figura 1(B). Los valores de viabilidad en yemas expuestas a PVS3 tienden a disminuir con respecto al tiempo de incubación alcanzando un mínimo de 60% a los 400 min; sin embargo, la reducción en la viabilidad con respecto al tiempo inicial fue de 30%. Por otro lado, la viabilidad de las yemas en PVS3 y una hora en NL mostraron un comportamiento de campana, donde los 120 min se obtiene un máximo en la viabilidad (35%). Al comparar los porcentajes de viabilidad máxima obtenida después de NL con las soluciones crioprotectoras utilizadas, se encontró que las yemas tratadas con PVS3 mostraron una mayor viabilidad (35%) en comparación con la observada con el tratamiento PVS2 (10%) (figuras 1 [A y B]).

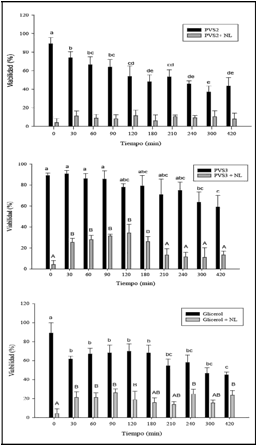

Figura 1.
Porcentaje de viabilidad de yemas axilares de vid (Vitis vinifera L.). (A) Sometidas a la solución crioprotectora PVS2 (barras oscuras) y PVS2 y una hora en NL (barras grises) (B) Exposición en la solución crioprotectora PVS3 (barras oscuras) y PVS3 y una hora en NL (barras grises). (C) exposición en glicerol (barras oscuras) y glicerol y una hora en NL (barras grises). Valores con la misma letra son estadísticamente iguales con base en la prueba de Tukey-Kramer (P<0.05).
Elaboración propia.

Los valores de viabilidad empleando como crioprotector al glicerol con y sin NL se muestran en la figura 1 [C]. En este caso, se observa un decremento desde 90% hasta 60% de viabilidad a partir de los 30 min de exposición, lo que indica un drástico daño al tejido. Después de estos primeros 30 min la viabilidad se mantuvo en esos niveles hasta alcanzar un mínimo de 45% a los 300-420 min. Después de una hora en NL se obtuvieron valores promedio de 20-25% de viabilidad para todos los tiempos de incubación.

Las imágenes del corte longitudinal de las yemas expuestas a PVS2 y crioconservadas se muestran en la figura 2. Se observó un ligero oscurecimiento en los tejidos después de 30 min de contacto con la solución crioprotectora PVS2 (figura 2 [A]). De igual forma, se detectó un incremento en el daño (enturbiamiento del tejido meristemático) de las yemas conforme aumenta el tiempo de incubación. Por otra parte, en las imágenes después de PVS2 y una hora en NL (figura 2 [C, E, G I, K, M, O, Q y S]) aumentó el oscurecimiento o afectación en las yemas, se expresa con mayor intensidad en tiempos de mayor exposición (300 y 420 min) (figura 2 [Q y S]). Este comportamiento concuerda con los bajos niveles (<10%) de viabilidad observados en las yemas expuestas a PVS2 y una hora en NL (figura 1 [A]).

Figura 2.
Yemas axilares de vid sometidas a vitrificación-crioconservación mediante PVS2. A) yema control sin ningún tratamiento, B) después de 30 min de incubación, C) 30 min en PVS2 + 1h en NL, D) 60 min de incubación, E) 60 min en PVS2 + 1h en NL, F) 90 min de incubación, G) 90 min en PVS2 + 1h en NL, H) 120 min de incubación, I) 120 min en PVS2 + 1h en NL, J) 180 min de incubación, K) 180 min en PVS2 + 1h en NL, L) 210 min de incubación, M) 210 min en PVS2 + 1h en NL, N)240 min de incubación, O) 240 min en PVS2 + 1h en NL, P) 300 min de incubación, Q) 300 min en PVS2 + 1h en NL, R) 420 min de incubación y S) 420 min en PVS2 + 1 h en NL.
Elaboración propia.

En las imágenes de las yemas sometidas a PVS3 y crioconservadas mostradas en la figura 3 se detectó un menor daño en los tejidos después de la incubación con PVS3 (figura 3 [B, D, F y H]) con respecto al tiempo inicial (figura 3 [A]), solamente al tiempo máximo de exposición de 420 min (figura 3 [R]) se encontró un ligero oscurecimiento en la parte superior de la yema (figura 1 [B]). En las imágenes de las yemas en PVS3 y NL (Figura 3 [C, E, G, I, K, M, O, Q y S]) se observó que mantienen las características similares a las yemas sin NL y el control. Mayores daños se detectaron en los tejidos después de 210 min de incubación en PVS3 y NL (Figura 3 [M, O, Q y S]) y precisamente estos tejidos presentaron menor viabilidad (10-15%) (figura 1 [B]). De acuerdo con esto, se considera un rango de tiempo óptimo de incubación entre los 90-120 min en PVS3, que fue donde se obtuvo mayor viabilidad (35%) después de NL. Además, las yemas no mostraron oscurecimiento (figura 3 [G e I]), lo cual indica que este tiempo de incubación con la solución PVS3 puede ser el adecuado para la crioconservación de yemas axilares de vid.

De igual forma, al observar las yemas en el estereoscopio empleando al glicerol como crioprotector se puede ver que es insuficiente para proteger a las yemas del congelamiento, debido a que se detectó un mayor oscurecimiento y una reducción en el espacio meristemático (pérdida de compartamentalización) en los tejidos con respecto al control. Esto fue en todos los tejidos, tanto en glicerol como en glicerol y NL en los distintos tiempos de incubación (figura 4).

En la crioconservación de vid utilizando PVS2 como crioprotector se observó un decremento en la viabilidad en las yemas axilares después de los diversos tiempos de contacto con la solución PVS2 con y sin NL al aumentar el tiempo de exposición. Dicho comportamiento ha sido previamente reportado por Shatnawi (2011), donde evaluó dos soluciones de vitrificación PVS2 y MPVS2 (compuesto con glicerol al 20%, DMSO al 20%, etilenglicol al 20% y sacarosa al 20%) en meristemos de Capparis spinosa expuestos a distintos tiempos de incubación y observaron que conforme aumentaba el tiempo de incubación se obtenía un decremento muy marcado en la regeneración.

Figura 3.
Yemas axilares de vid sometidas a vitrificación-crioconservación mediante PVS3. A) Yema control sin ningún tratamiento, B) después de 30 min de incubación, C) 30 min en PVS3 + 1h en NL, D) 60 min de incubación, E) 60 min en PVS3 + 1h en NL, F) 90 min de incubación, G) 90 min en PVS3 + 1h en NL, H) 120 min de incubación, I) 120 min en PVS3 + 1h en NL, J) 180 min de incubación, K) 180 min en PVS3 + 1h en NL, L) 210 min de incubación, M) 210 min en PVS3 + 1h en NL, N) 240 min de incubación, O) 240 min en PVS3 + 1h en NL, P) 300 min de incubación, Q) 300 min en PVS3 + 1h en NL, R) 420 min de incubación y S) 420 min en PVS3 + 1 h en NL.
Elaboración propia.

Figura 4.
Yemas axilares de vid sometidas a vitrificación-crioconservación utilizando glicerol como crioprotector. A) Yema control sin ningún tratamiento, B) después de 30 min de incubación, C) 30 min en glicerol + 1h en NL, D) 60 min de incubación, E) 60 min en glicerol + 1h en NL, F) 90 min de incubación, G) 90 min en glicerol + 1h en NL, H) 120 min de incubación, I) 120 min en glicerol + 1h en NL, J) 180 min de incubación, K) 180 min en glicerol + 1h en NL, L) 210 min de incubación, M) 210 min en glicerol + 1h en NL, N) 240 min de incubación, O) 240 min en glicerol + 1h en NL, P) 300 min de incubación, Q) 300 min en glicerol + 1h en NL, R) 420 min de incubación y S) 420 min en glicerol + 1 h en NL.
Elaboración propia.

Por otro lado, después de una hora de almacenamiento en NL se observó que los valores de viabilidad se mantuvieron constantes y bajos, indicando que ninguno de los tiempos de contacto con PVS2 fue adecuado para brindar protección a las yemas y, por tanto, mantener su viabilidad celular. Estos resultados son similares a lo reportado por Wang et al. (2014), donde observaron que la solución de PVS2 causó mayor daño en los ápices de papa, dando como resultado más tiempo de recuperación y baja regeneración de los tejidos después estar en NL; así como lo reportado en brotes adventicios de Paraisometrum mileense, donde el tratamiento con PVS2 afectó considerablemente la regeneración y se obtuvo un óptimo de sobrevivencia a los 90 min (Lin, Yuan, Wang, & Li, 2014).

Se observó también un incremento en el daño (oscurecimiento de tejido meristemático) de las yemas conforme aumentaba el tiempo de incubación. Lo anterior puede deberse a que el etilenglicol y el DMSO, componentes de la solución PVS2, moléculas permeables, pueden inducir permeabilidad a la membrana e incrementar la difusión del glicerol. El incremento intracelular que se lleva a cabo pudiera provocar un efecto dañino a las células en lugar de una crioprotección (Volk, Harris,

Se observó también un incremento en el daño (oscurecimiento de tejido meristemático) de las yemas conforme aumentaba el tiempo de incubación. Lo anterior puede deberse a que el etilenglicol y el DMSO, componentes de la solución PCS2, moléculas permeables, puede inducir permeabilidad a la membrana e incrementar la difusión del glicerol. El incremento intracelular que se lleva a a cabo pudiera provocar un efecto dañino a las células en el lugar de una crioprotección (Volk, Harris, & Rotindo, 2006, p. 305). En este sentido, se reportó en brotes de Mentha x piperita L. cv Todd Mitchman Pepermint (PI 557973) expuestos a soluciones de crioprotectores (PVS2 y PVS3), que la solución PVS2 fue más dañina que PVS3 para la sobrevivencia de los tejidos y este efecto fue atribuido al glicerol presente en la solución en combinación con los otros crioprotectores, como el DMSO y etilenglicol (Volk et al., 2006). También el tiempo de exposición es clave para el mantenimiento de la integridad celular. Ganino et al. (2012) detectaron la presencia de células plasmolizadas en tejidos de Vitis Berlandieri x V. riparia desde los primeros 30 min de exposición a PVS2. Un corte transversal de yema axilar de vid se muestra en la figura 5.

Figura 5.
Corte transversal de una yema axilar de vid (Vitis vinifera L.).
Elaboración propia.

Los valores de viabilidad observados en el presente trabajo en las yemas expuestas a PVS3 tienden a disminuir con respecto al tiempo de incubación, en donde es mayor la pérdida de viabilidad en tejidos expuestos a PVS2. Se ha sugerido que los grupos OH presentes en los azúcares/ polialcoholes que se encuentran en mayor cantidad en la solución PVS3, comparada con la cantidad de estos compuestos en PVS2, reemplazan el agua e interactúan con los fosfolípidos y forman uniones con los estos elementos de la membrana. Esto ayuda a estabilizar las membranas celulares durante la deshidratación y congelamiento en NL y brinda una mayor integridad de membranas (Pereira & Hünenberger, 2006, p. 15572). En el presente trabajo se obtuvo mayor porcentaje de viabilidad en las yemas tratadas con PVS3 a un tiempo de exposición de 120 min después de NL, se mostró mayor protección con respecto a la solución PVS2; al igual que los resultados obtenidos en ápices de ajo, donde compararon dichas soluciones crioprotectoras y obtuvieron mayor regeneración con la solución PVS3 (Makowska, Keller, & Engelmann, 1999).

En este sentido, Volk et al. (2006) reportaron que el glicerol y la sacarosa, componentes de la solución PVS3, pueden ejercer mejor efecto protector, pero requieren de mayor tiempo de exposición para que el glicerol y la sacarosa puedan penetrar dentro de la célula y lograr así su acumulación, a diferencia de PVS2, que contiene DMSO y etilenglicol, los cuales por ser más permeables requieren menor tiempo de exposición. Por otra parte, la capacidad del glicerol para penetrar la membrana celular y de la sacarosa agente no penetrante actúan incrementando la osmolaridad dentro y fuera de la célula, así como reduciendo el contenido de agua. Por tanto, los crioprotectores contenidos en PVS3 pueden generar un ambiente propicio para conservar los tejidos (Benson, 2008, p. 15) y proteger mejor a las yemas de vid que PVS2 y glicerol.

Los valores obtenidos de viabilidad empleando como crioprotector al glicerol con y sin NL muestran mayor daño al tejido. Este comportamiento no se presentó con las soluciones crioprotectoras PVS2 y PVS3. Sin embargo, al observar las yemas en el estereoscopio se puede ver que el glicerol como crioprotector fue insuficiente para proteger a las yemas del congelamiento, debido a que se detectó mayor oscurecimiento y reducción en el espacio meristemático (pérdida de compartamentalización) en los tejidos respecto al control. En este sentido, Mazur (1960) reportó que el oscurecimiento del tejido es una de las primeras señales de daño detectable y ocurre como resultado de las bajas temperaturas, debido que el congelamiento provoca excesiva deshidratación y/o la formación de cristales de hielo; además de la pérdida de compartamentalización celular debido al eflujo de compuestos fenólicos y otros iones y como consecuencia la formación de complejos insolubles, los cuales tienden a oxidarse, dando como resultado el oscurecimiento en los tejidos (Chalker-Scott, Fuchigami, & Harber, 1989). Los datos aquí mostrados concuerdan con el hecho de que es imprescindible la optimización de la concentración, del tipo y tiempo de exposición de los crioprotectores para mantener la integridad y viabilidad celular en los tejidos crioconservados, lo cual tambien es dependiente del tejido y cultivar (Bhattacharya & Prajapati, 2016).

Los resultados aquí mostrados sugieren que el protocolo basado en la vitrificación mediante PVS3 puede ser considerado para la preservación del germoplasma de vid mediante crioconservación.

Al Consejo Nacional de Ciencia y Tecnología (CONACYT) por brindar el soporte económico para llevar a cabo este proyecto bajo el proyecto No.000000000168895. Los autores agradecen de igual forma al Ing. Ramiro Domínguez-Martínez por su apoyo técnico en campos para la colecta de las variedades de vid.
