Metales pesados en sedimentos de la Laguna de Bustillos, Chihuahua, México y comparación de agua regia y peróxido de hidrógeno como métodos de digestión

Heavy metals in sediments of the Bustillos Lagoon, Chihuahua, Mexico and comparison of agua regia and hydrogen peroxide as digestion methods

El nombre genérico de sedimentos se utiliza con respecto a partículas de rocas o suelos que son transportadas por diversos mecanismos y luego sedimentan. Estos materiales son depositados en lagos, ríos, presas, así como en planicies, e incluso, en el mar (White et al., 2007). Los sedimentos pueden provenir de una fuente natural, o bien, de un efecto antropogénico. Por ejemplo, la erosión es considerada como una fuente natural debido al proceso de deslizamiento de materiales, mientras que un efecto antropogénico lo representa un cambio de uso del suelo, sitios de construcción, así como desechos mineros, urbanos e industriales realizados por el hombre (García & Maza, 1998; Lin, Liu, Zhang, Li, & Shen, 2016; Zhang, Wang, Ali, & DeLaune, 2016), lo que en consecuencia, incrementa el nivel de sedimentos y ocasiona una amenaza para los ecosistemas y la humanidad (Alemayehu, 2006; CCME, 2002).

Los metales presentan una alta densidad y suelen ser tóxicos o venenosos, incluso en concentraciones bajas. Esta peligrosidad se explica por el hecho de no ser degradables, ni química, ni biológicamente. Una vez en el ambiente pueden permanecer largos periodos de tiempo, representar un gran peligro y alto riesgo, y causar la destrucción de fauna y flora.

Entre los metales considerados más riesgosos, desde un punto de vista ambiental, se encuentran el mercurio (Hg), cadmio (Cd), zinc (Zn), cobre (Cu) y plomo (Pb) (Páez-Osuna, 1996). Otros, como el fierro (Fe) y el manganeso (Mn) son elementos considerados como esenciales; no obstante, cuando se tiene una alta concentración, los organismos experimentan algún grado de estrés y disminuyen sus posibilidades de sobrevivir (Chen et al., 2017). En general, se ha demostrado que tanto los metales como algunos compuestos (p. e. orgánicos) pueden ser removilizados por un efecto de bioperturbación y/o resuspensión (Sprovieri et al., 2007). Zhang et al. (2016) mencionaron que los sedimentos tienen la particularidad de reunir metales y representan un indicador del nivel de contaminación de un ecosistema acuático.

La Laguna de Bustillos, en el norte de México, ha sido considerada como un ícono ecológico que presenta una problemática de modificación por efectos de la deforestación de su cuenca, la desecación por una sobreexplotación de los mantos freáticos y contaminación por acarreo de agroquímicos, desechos sólidos y aguas residuales urbanas (Ochoa-Rivero et al., 2017; Rubio Arias et al., 2006). Estudios previos han demostrado que el agua está contaminada (Rubio Arias, Saucedo, Lara, Wood, & Jiménez, 2005a) y sus peces presentan altos niveles de Zn y Sr en agallas y músculo (Rodríguez, 2013). En otro estudio, Amado, Ortiz, Solano, Orozco y Ramírez (1991) clasificaron el agua como C3S3, la cual no es recomendable para cultivos agrícolas, debido al alto contenido de sales, de carbonatos de sodio y de elementos tóxicos. Un agua tipo C3S3 contiene un nivel de salinidad entre 750 y 2,200 µS cm^-1 y, en consecuencia, es peligrosa.

El objetivo fue cuantificar el nivel de contaminación por metales en sedimentos de la Laguna de Bustillos en Chihuahua, México, y comparar el método de agua regia y el peróxido de hidrógeno como técnicas de digestión. La hipótesis fue que, debido a que el agua se encuentra contaminada, los sedimentos también contienen niveles que pueden representar un problema para el ecosistema. Una segunda hipótesis fue que existen diferencias entre métodos de digestión, por lo que es necesario cuantificar esas diferencias. El proceso de digestión permite transformar los metales a una forma líquida para su posterior cuantificación. Estos resultados aportarán elementos para la predicción o corrección de este ecosistema acuático, y sugerirán futuras investigaciones para la utilización del mejor método de digestión.

La presente investigación se condujo en la Laguna de Bustillos, que se localiza en el municipio de Cuauhtémoc, Chihuahua, México (figura 1). Este cuerpo de agua natural cuenta con una longitud de 25 a 30 km y un ancho de 4 km y se encuentra en las coordenadas de latitud 28° 28′ 48″ N, longitud 106° 44′ 39″ O y una altitud de 1,992 m.s.n.m. Es un ecosistema endorreico localizado en la región hidrográfica de Cuencas Cerradas del Norte y donde la subcuenca presenta flujos virtuales, no perennes de agua. Los usos de suelo que se pueden encontrar en sus alrededores son bosques de encino y pino, pastizales inducidos y natural halófitos y tierras destinadas a la agricultura de riego y temporal, a las cuales se les puede atribuir parte de la contaminación que se presenta en la laguna (CONAGUA, s. f.).

Las muestras de sedimentos se obtuvieron los días 21 y 22 de mayo de 2013. De modo previo a la toma de muestras, en gabinete se seleccionaron 15 puntos aleatorios, obtenidos al cuadricular el área total utilizando imágenes satelitales en el programa Google^TM Earth y ArcGIS^®. En cada sitio seleccionado se tomaron dos muestras de sedimento (2 kg); en la parte superficial (0-10 cm) y en la parte inferior (10-20 cm). Las muestras se depositaron en plastibolsas, se identificaron y fueron trasladadas al laboratorio de parámetros ambientales de la Facultad de

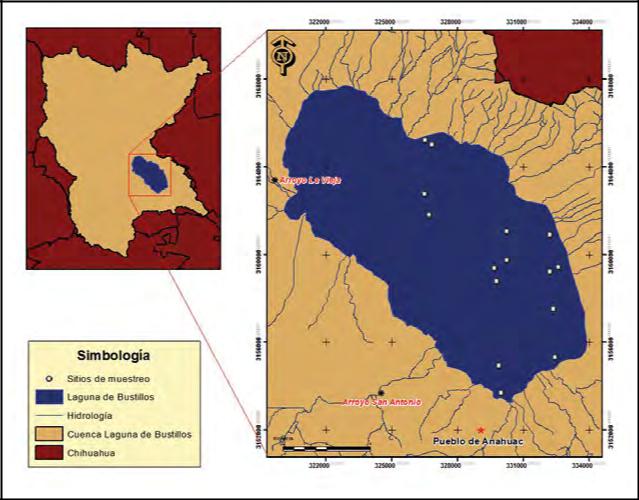

Figura 1.
Localización del sistema acuático Laguna de Bustillos en el estado de Chihuahua, México.
Elaboración propia.

Zootecnia y Ecología de la Universidad Autónoma de Chihuahua. Las muestras se secaron a tempera-tura ambiente, asegurándose que la temperatura no excediera los 35 °C y una humedad relativa de 30 y 70%.

El Li fue estadísticamente diferente por el factor método (P<0.05), pero no para la profundidad (P>0.05) ni para la interacción (P>0.05). La media con peróxido fue de 9.42 mg kg^-1 y con agua regia fue de 3.96 mg kg^-1, mientras que para la profundidad de 0.10 m fue de 7.21 mg kg^-1 y para la de 0.20 m fue de 6.17 mg kg^-1 (figura 4). El Mg fue estadísticamente diferente por el factor método (P<0.05), pero no para la profundidad (P>0.05)ni para la interacción (P>0.05). La media con peróxido fue de 2,092 mg kg^-1 y con agua regia fue de 1,424 mg kg^-1, mientras que para la produndidad de 0.10 m fue de 1,823 mg kg^-1 y para la de 0.20 m fue de 1,692 mg kg^-1 (figura 4).

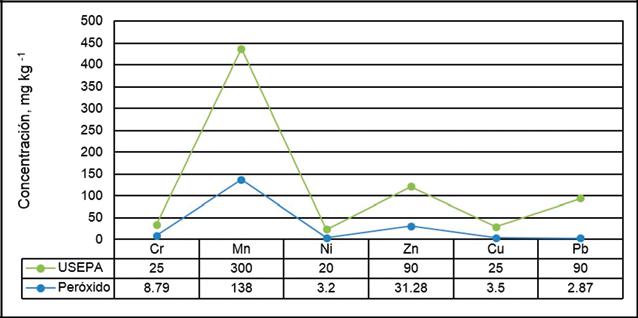

Figura 2.
Medias de metales pesados cuantificados con el método de peróxido y los límites establecidos por la US EPA.
Elaboración propia.

El Mn fue estadísticamente diferente por el factor método (P<0.05), pero no para la profundidad (P>0.05) ni para la interacción (P>0.05). La media con peróxido fue de 138 mg kg^-1 (figura 2) y con agua regia fue de 87.85 mg kg^-1 (figura 3), mientras que para la profundidad de 0.10 m fue de 109.2 mg kg^-1 y para la de 0.20 m fue de 116.7 mg kg-¹ (figura 4). El Ni fue estadísticamente diferente por el factor método (P<0.05), pero no para la profundidad (P>0.05) ni para la interacción (P>0.05). La media con peróxido fue de 3.20 mg kg^-1 (figura 2) y con agua regia fue de 0.499 mg kg^-1 (figura 4), mientras que para la profundidad de 0.10 m fue de 1.777 mg kg^-1 y para la de 0.20 m fue de 1.923 mg kg^-1 (figura 4).

El Zn fue estadísticamente diferente por el factor método (P<0.05), pero no para la profundidad (P>0.05) ni para la interacción (P>0.05). La media con peróxido fue de 31.28 mg kg^-1 (figura 2) y con agua regia de 6.77 mg kg^-1 (figura 3), mientras que para la profundidad de 0.10 m fue de 21.92 mg kg^-1 y para la de 0.20 m fue de 16.14 mg kg^-1 (figura 4). El Co no fue estadísticamente diferente por el factor método (P<0.05) ni para la profundidad (P>0.05) ni la interacción (P>0.05). La media con peróxido fue de 0.726 mg kg^-1 y con agua regia fue de 0.2750 mg kg^-1, mientras que para la profundidad de 0.10 m fue de 0.554 mg kg^-1 y para la de 0.20 m fue de 0.477 mg kg^-1 (figura 4).-1

Figura 3.
Medias de metales pesados cuantificadas por el método de agua regia y los límites establecidos por la US EPA.
Elaboración propia.

El Cu no fue estadísticamente diferente por el factor método (P>0.05) ni para la profundidad (P>0.05) ni la interacción (P>0.05). La media con peróxido fue de 3.504 mg kg^-1 (figura 2) y con agua regia fue de 4.27 mg kg^-1 (figura 3), mientras que para la profundidad de 0.10 m fue de 2.833 mg kg-1 y para la de 0.20 m fue de 4.94 mg kg-1 (figura 4). El Pb no fue diferente por el factor método (P>0.05) ni para la profundidad (P>0.05) ni la interacción (P>0.05). La media con peróxido fue de 2.872 mg kg^-1 (figura 2) y con agua regia fue de 2.466 mg kg^-1 (figura 3), mientras que para la profundidad de 0.10 m fue de 2.441 mg kg^-1 y para la de 0.20 m fue de 2.897 mg kg^-1 (figura 4). El Sr no fue diferente por el factor método (P>0.05) ni para la profundidad (P>0.05) ni la interacción (P>0.05). La media con peróxido fue de 74.76 mg kg^-1 y con agua regia fue de 56.24 mg kg^-1, mientras que para la profundidad de 0.10 m fue de 68.31 mg kg^-1 y para la de 0.20 m fue de 62.69 mg kg^-1 (figura 4).

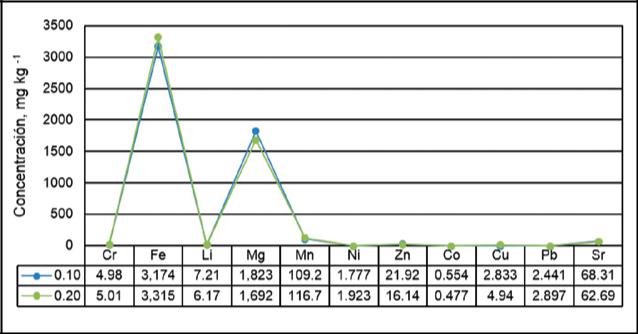

Figura 4.
Medias de metales pesados en sedimentos cuantifica- dos a dos profundidades.
Elaboración propia.

Para el Cr en un estudio similar realizado en el Lago Pontchartrain en los Estados Unidos de Norteamérica (EE. UU.), los investigadores Zhang et al. (2016) reportaron valores en sedimentos en un rango de 5.32 a 13.14 mg kg^-1 y utilizaron para el proceso de digestión de metales HNO₃, HCl y H₂O₂. En este estudio en particular las concentraciones no rebasaron los criterios establecidos por la US EPA (United States Environmental Protection Agency), ya que quedaron dentro del rango de “no contaminado”: hasta 25 mg kg^-1. Además, al considerar las concentraciones de referencia totales (CR_T) para remediación de suelo para uso agrícola/residencial en la NOM-147-SEMARNAT/SSA1-2004 (SEMARNAT, 2007) los niveles no sobrepasaron la referencia de 280 mg kg^-1, por lo que se puede establecer que este metal no representa un potencial peligro.

Guzmán-Colis et al. (2011), en el río San Pedro en Aguascalientes, documentaron que 25% de los sedimentos estuvieron moderadamente contaminados con este metal. En este estudio, el proceso de digestión fue el recomendado por la Agencia de Protección Ambiental de EE. UU., la US EPA. En otro estudio, el Cr se detectó en sedimentos de la costa este de EE. UU. en concentraciones de 3.8 a 130.9 μg/g en el año de 1994 y de 0.8 a 98.1 μg/g en 1995 (Hyland, Van Dolah, & Snoots, 1999). Este metal se acumula en áreas donde se han establecido plantas de pinturas, como el mencionado por Schuck, Gevalt, Mullen, Menzie y Fogarty (2004), quienes encontraron altos niveles en sedimentos del Lago Waban, cercano a dicha planta.

Otro ejemplo es el nivel de Cr en sedimentos de un lago cercano a una zona industrial, donde se detectaron valores de hasta 3,712 mg kg^-1 (Environment Canada, 1998). En otro estudio, realizado en el río Turag en Bangladesh, los investigadores Banu, Chowdhury, Hossain y Nakagami (2013) encontraron concentraciones de Cr en un rango de 32.00-75.50 mg kg^-1. Para la lectura de metales se separaron 5 g de sedimentos y se realizó una digestión ácida con HNO₃.

Las concentraciones de Fe en los sedimentos no rebasaron los criterios establecidos por la US EPA; es decir, están dentro del rango de no contaminado: hasta 17,000 mg kg^-1. Es importante mencionar que el método de peróxido fue el que detectó una mayor cantidad con 4,408 mg kg^-1. Rubio Arias, Saucedo, Wood, Nuñez y Jiménez (2005b) encontraron niveles de 5.14 ppm como promedio en seis puntos aleatorios de un área ribereña en el río Conchos, cercano a la zona de presente estudio. Este estudio utilizó un método de digestión con la aplicación de agua regia. En otro estudio, Márquez, Senior, Martínez, Castañeda y González (2008) encontraron valores en los sedimentos de la laguna de Castillero, Venezuela, que oscilaron entre 1,821.58 µg/g y 3,768.42 µg/g, con un promedio de 3,768.42 µg/g. Para el análisis de metales, estos investigadores condujeron una digestión ácida con una mezcla en proporción 3:1:1 de HNO₃, HCl y HClO₄.

Para el elemento Li actualmente no existe normatividad que establezca límites máximos permisibles (LMP) en sedimentos o suelos. En el presente estudio, el método de peróxido detectó niveles con una media de 9.42 mg kg^-1. Se calcula que en México desde la década de los noventa se han generado aproximadamente 77 t por el uso y desecho de baterías. Debido a su baja adsorción, este metal puede lixiviarse fácilmente a los mantos freáticos, por lo que se ha encontrado en pequeñas cantidades en peces (Castro Díaz & Díaz Arias, 2004). Se debe puntualizar que este elemento ha sido ampliamente utilizado en el tratamiento de desórdenes mentales como esquizofrenia y trastorno bipolar (Mohandas & Rajmohan, 2007). No obstante, su uso para el tratamiento bipolar puede ocasionar problemas renales en adultos mayores (Anónimo, 2010). Es importante mencionar que el cuerpo acuático bajo estudio recibe las descargas provenientes de las ciudades de Cuauhtémoc y Anáhuac, las cuales pueden estar aportando este metal.

Para el elemento Mg no existe normatividad que establezca los LMP para las concentraciones en sedimentos o suelos. Los suelos contienen menos Mg que Ca debido a que el Mg no es tan absorbido como el Ca por los coloides del suelo y puede llegar a perderse más fácilmente por lixiviación (Chuchuca, 2014). Este elemento es esencial, incluso en grandes concentraciones en las células de las plantas, ya que es utilizado en reacciones enzimáticas y en la formación de ribosomas (Andrews & Siccama, 1995). Las concentraciones de Mn no rebasaron los criterios establecidos por la US EPA, los cuales establecen un límite de 300 mg kg^-1 para considerarlo como contaminado, en donde la media de peróxido más alta es de 138 mg kg^-1.

Prego, Belzunce-Segarra, Helios-Rybicka y Barciela (1999) encontraron altas concentraciones en sedimentos del río Ulla, España, con niveles de 2,110 mg kg^-1, donde los puntos con mayores concentraciones se encontraron cercanos a fuentes industriales y descargas de aguas residuales con valores de 720 mg kg^-1. Las concentraciones mínimas estuvieron en un rango de 122-174 mg kg^-1. Estos investigadores realizaron una gestión ácida con una mezcla de HF y agua regia (HNO₃-HCI). Otro estudio es Saco del Golfo de Cariaco, Venezuela, encontró concentraciones por debajo de 200 mg kg^-1 y la distribución de los metales fue relativamente uniforme. Las mayores concentraciones fueron en zonas con altos contenidos de limo, menor produndidad y donde los metales tienden a asociarse al grano fino (Lin et al.,2016; Sanguinetti, 2009).

Con respecto a las concentraciones de Ni, no rebasaron los criterios establecidos por la USEPA, que establecen un límite de 20 mg kg^-1 para considerarse contaminado y, además, no sobrepasaron las concentraciones de referencia totales establecidos en la NOM-147-SEMARNAT/SSA1-2004, que son de 1.600 mg kg^-1 para uso agrícola, residencial o comercial. En un estudio realizado por Fuentes Hernández (2001) en las lagunas de Chacopata (área rural) y de Los Patos (urbana) en Sucre, se encontró que la laguna de Los Patos presentó mayores concentraciones de Ni (13.66-38.05 μg g^-1) que la Chacopata, que obtuvo niveles de 7.81-44.43 μg g^-1.

Para la lectura de metales se utilizó una digestión con HNO₃ y en forma posterior se agregó H₂O₂, hasta obtener 25 ml de solución. En otro estudio, Martínez (2002) encontró concentraciones que oscilaron entre 2.01-49.87 mg kg^-1 en sedimentos del Golfo de Cariaco. Este autor atribuyó sus resultados a que los metales pesados pueden estar formando parte de la constitución de los minerales presentes en la zona y fueron transportados por las escorrentías en la época de lluvia y por los vientos que soplan en la región a lo largo de todo el año. Lin et al. (2016) especificaron que gran parte de los contaminantes presentes en sedimentos se deben a corrientes de aire que arrastran los metales pesados hacia diferentes cuerpos de agua.

Para el caso del Zn, Lin et al. (2016) mencionaron que la principal fuente en sedimentos proviene de la deposición atmosférica. En otro estudio, Zhang et al. (2016) encontraron valores en sedimentos del Lago Ponchartrain dentro del rango de 23.17–53.03 mg kg^-1. En las guías de Calidad del Medio Ambiente de Canadá, dentro de las directrices de calidad de sedimentos (ISQGs), se establece que los niveles probables de afectación biológicos para el Zn son de 123 mg kg^-1 en aguas dulces. Por tanto, basados en estas recomendaciones, los niveles en la laguna bajo estudio no representan algún riesgo biológico. Además, estos resultados no rebasaron los rangos establecidos por la US EPA, donde se considera a un ecosistema como moderadamente contaminado, cuando las concentraciones son superiores a 90 mg kg^-1.

En un estudio realizado por Guzmán-Colis et al. (2011) en el río San Pedro en Aguascalientes, se encontró que la principal problemática de contaminación en los sedimentos fue por As, Cu y Zn, seguido de Pb y Cr, pero es importante destacar que 50% de los sitios se encontraron contaminados por Zn (>200 mg kg^-1) e incluso dos sitios superaron los 800 mg kg^-1, considerado por la PROFEPA como riesgo ecológico. Actualmente, no existe normatividad mexicana que establezca los LMP para las concentraciones de Zn en sedimentos o suelos. Banu et al. (2013) encontraron concentraciones en un rango de 94.60-190.10 mg kg^-1 en sedimentos en el río Turag en Bangladesh.

Con respecto al elemento Co, no existe normatividad mexicana e internacional que establezca los LMP en sedimentos o suelos. Palanques, Plana y Maldonado (1990) encontraron máximas concentraciones de 19.6 ppm de Co en la desembocadura del río Besos a una profundidad de 30 cm, donde los niveles naturales se encuentran en valores de 5-6 p.p.m., por lo que se considera que hubo impacto antropogénico que elevó los niveles en sus sedimentos. En otro estudio, Sarria-Sacasa y Lacayo-Membreño (1997) encontraron que la concentración máxima de Co fue de 26.59 mg kg^-1 en el lago Cocibolca, Nicaragua. La concentración máxima encontrada en los sedimentos del presente estudio fue de 2.64 mg kg^-1 para el peróxido y de 2.17 mg kg^-1 para el agua regia, por lo que los niveles de este metal pueden ser considerados como bajos.

Las concentraciones de Cu no rebasaron los criterios de la US EPA, que establecen un límite de 25 mg kg^-1 para considerarse como contaminado. En las guías de Calidad del Medio Ambiente de Canadá, dentro de las directrices de calidad de sedimentos (ISQGs), se establece que los niveles probables de afectación biológica son de 197 mg kg^-1 en aguas dulces y de 108 mg kg^-1 para aguas marinas, los cuales en el presente estudio no llegaron a esas concentraciones.

En un estudio realizado por Martínez (2002) en el Golfo de Cariaco, Venezuela, se encontraron concentraciones que estuvieron en un rango de 1.72-48.30 µg/g en la Costa Norte, mientras que en el río Turag, Bangladesh, los investigadores Banu et al. (2013) notaron niveles en un rango de 46.30 a 60.00 mg kg^-1, por lo que estos valores son superiores a los del presente estudio. El nivel del elemento Pb no rebasó los criterios establecidos por la US EPA, un límite de 90 mg kg^-1 para considerar un ecosistema como contaminado. Además, no sobrepasaron las concentraciones de referencia totales establecidas en la NOM-147-SEMARNAT/SSA1-2004 de 1.60 mg kg^-1 para uso agrícola, residencial o comercial.

Márquez et al. (2008) encontraron concentraciones de Pb en la Laguna de Castilleros, Venezuela, de 17.02 mg kg^-1, donde se apreciaron variaciones significativas en el sedimento. En otro estudio, Rubio Arias et al. (2006) encontraron niveles de 75.99 mg kg^-1 en sedimentos superficiales y, además, reportaron concentraciones de 33.49 mg kg^-1 en áreas agrícolas aledañas a este ecosistema acuático. Esta diferencia puede explicarse por la época de muestreo, ya que este cuerpo acuático puede llegar a secarse y debido a los fuertes vientos se presenta una fuerte movilización de metales. Mapanda, Mangwayana, Nyamangara y Giller (2005) notaron niveles de 59.0 mg kg^-1 de Pb en suelos superficiales (0-20 cm) irrigados con aguas residuales. En sedimentos del río Turag en Bangladesh, los investigadores Banu et al. (2013) encontraron valores de Pb en un rango de 28.30-36.40 mg kg^-1, mayores a los niveles encontrados en los sedimentos de la laguna bajo estudio.

Para el elemento Sr no existe normatividad que establezca los LMP en sedimentos o suelos. En un estudio realizado por Salazar, Lizano y Alfaro (2004) se determinaron las concentraciones de metales en sedimentos de las zonas costeras de Costa Rica, donde los niveles de Sr variaron de 7 a 20 mg kg^-1. Los niveles máximos encontrados en los sedimentos del cuerpo acuático bajo estudio fueron de 176.77 mg kg^-1 con el método de peróxido y de 151.91 mg kg^-1 para el de agua regia.

Se concluye que los sedimentos de la Laguna de Bustillos no representan un riesgo potencial para el ecosistema (figura 5) en razón de que los niveles de metales no rebasan los límites establecidos, tanto en la US EPA, como en la Guía de Calidad del Medio Ambiente de Canadá y en la NOM-147-SEMARNAT/ SSA1-2004. Las concentraciones no variaron significativamente en las dos profundidades y, en general, los niveles fueron bajos, por lo que se recomienda realizar estudios a mayor profundidad (figura 6) para evaluar si se ha presentado movilidad de metales y si ha habido interacción con la materia orgánica formando otros compuestos. Se recomienda realizar un estudio específico en condiciones de laboratorio mediante concentraciones conocidas en sedimentos, con el propósito de validar cuál método de digestión pondera más acertadamente la realidad.

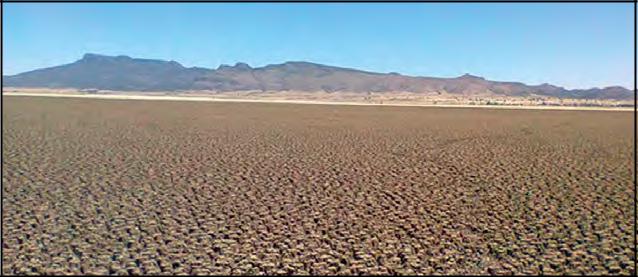

Figura 5.
Los sedimentos encontrados en la Laguna de Bustillos no representan un riesgo potencial para el ecosistema.
Fotografía del equipo de investigación

Figura 6.
Se recomienda realizar estudios a mayor profundidad para evaluar si se ha presentado movilidad de metales y si ha habido interacción con la materia orgánica.
Fotografía del equipo de investigación.
