Resumen: En el presente artículo se recrea, para fines didácticos, un ejercicio clásico de adaptación de una línea de transmisión con un stub en paralelo acompañado de dos programas escritos en GNU Octave, los cuales paulatinamente trazan una Carta de Smith ad hoc simplificada y sobre esta las curvas, círculos y puntos de interés del procedimiento de adaptación. La red de adaptación que se obtiene de este procedimiento se simula usando QucsStudio y se comprueba la exactitud de los resultados.

Palabras clave:carta de Smithcarta de Smith, adaptación con un stub en paralelo adaptación con un stub en paralelo, GNU Octave GNU Octave, QucsStudio QucsStudio.

Abstract: In this paper, for didactic purposes, the classic problem of transmission line matching using a single parallel stub is reviewed altogether with two programs written in GNU Octave, which gradually draw a simplified Smith Chart and on it the curves, circles and points of interest from the matching procedure. The matching network obtained from this method is simulated and the accuracy of results is checked using QucsStudio.

Keywords: Smith chart, single–stub matching, GNU Octave, QucsStudio.

Carátula del artículo

Diagrama de Smith ad hoc usando GNU Octave para fines didácticos

Smith Chart ad hoc using GNU Octave for didactics purposes

A. J. Zozaya azozaya@uisrael.edu.ec

Universidad Tecnológica Israel, Ecuador

Revista INGENIERÍA UC, vol. 25, núm. 3, 2018
Universidad de Carabobo

Recepción: 01 Septiembre 2018

Aprobación: 30 Noviembre 2018

1. Introducción

La carta de Smith es una herramienta gráfica ampliamente utilizada en telecomunicaciones, especialmente en las áreas del conocimiento de diseño de circuitos de comunicaciones, líneas de transmisión, ingeniería de antenas y microondas, inventada en la década de los 30 del siglo pasado, casi simultáneamente, por Mizuhashi Tosaku [1] (1937) y Phillip Hagar Smith [2] (1939).

La carta de Smith permite el cálculo gráfico de numerosos parámetros técnicos de interés cuyo computo analítico comprende operaciones tediosas con números complejos que, si bien en la primera mitad del siglo pasado eran difíciles de llevar a cabo y hoy día con la enorme capacidad de computo de cualquier PC o teléfono inteligente no tanto, mantiene una importante vigencia, formando parte sustancial del currículo de Ingeniería en Telecomunicaciones en todo el mundo.

La comprensión y uso de la carta de Smith por parte de los estudiantes es crucial no solo para resolver problemas de carácter práctico sino también para el aprendizaje de conceptos fundamentales dentro del currículo de Ingeniería en Telecomunicaciones.

Desde su creación, numerosas iniciativas se han emprendido para facilitar la comprensión de los conceptos subyacentes en la construcción de la carta de Smith y su uso en la solución de problemas prácticos. Se han divulgado códigos en diferentes lenguajes de programación [3, 4, 5] así como cartas de Smith interactivas. De estas, algunas están basadas en la web, como por ejemplo QuickSmith-Web (https://niyeradori.github.io/QuickSmith-Web), Smith Chart Tutorial (http://www.fourier-series.com/rf-concepts/smithchart.html) e Interactive Smith Chart de la Universidad Politécnica de Valencia, España (http://labvirtual.webs.upv.es/flash/framos/smith.html) [6].

Otras están disponibles en forma de programas autónomos como por ejemplo Smith V4.1 (http://fritz.dellsperger.net/smith.html) y SimSmith (http://www.ae6ty.com/Smith_Charts.html).

En este artículo, si bien emulamos iniciativas similares [7, 8, 9], proponemos un ejercicio sobre la carta de Smith el cual acompañamos con dos programas escritos en GNU Octave que agregan un enorme valor didáctico a la experiencia facilitando el estudio autónomo de parte del estudiante. Se trata de un ejercicio clásico que es bastante simple y sumamente rico en valor didáctico. Nos referimos al diseño de una red de adaptación usando un stub en paralelo. Con las dos rutinas de acompañamiento escritas en GNU Octave el estudiante, en la medida que sigue el procedimiento de adaptación, puede comprobar la exactitud de sus decisiones observando las salidas de estas rutinas la cuales van dibujando una carta de Smith ad hoc con los puntos y curvas de interés. Para reforzar la confianza del estudiante hemos incluido, también, una simulación de la red de adaptación resultante usando QucsStudio.

El resto de este artículo está organizado de la siguiente manera: en la Sección 2 se describe analíticamente la carta de Smith y se dan algunos detalles de la primera de las rutinas diseñadas (SmithChartDelgado.m) la cual traza una carta de Smith simplificada cuyo script completo se incluye en el Apéndice 1. En la Sección 3 se describe el procedimiento de adaptación con un stub en paralelo y se desarrolla un ejemplo en el que se muestran los resultados paulatinos que arroja la segunda rutina diseñada (adap1stub.m). No se incluye en este artículo el script de adap1stub.m por razones de espacio pero la misma puede ser compartida via e-mail con cualquier lector interesado. En la Sección 4 se muestran los resultados de simulación de la red de adaptación y en la Sección 5 se concluye.

2. Carta de Smith

La carta de Smith de admitancias e impedancias es una representación 6D de todos los valores posibles de cargas pasivas de una línea de transmisión. Las admitancias e impedancias se conectan con el coeficiente de reflexión dada en la ecuación 1

\frac{1 - y}{1 + y} = Γ = \frac{z - 1}{z + 1}

(1)

donde $y$ es la admitancia normalizada: $y = Y / Y_{0}$ , $Γ$ es el coeficiente de reflexión, $z$ es la impedancia normalizada: $z = Z / Z_{0}$ , y $Y_{0}$ y $Z_{0}$ son la admitancia y la impedancia características de la linea de transmisión, respectivamente. Las cantidades $y$ , $Γ$ y $z$ son complejas:

\frac{1 - g - ȷ b}{1 + g + ȷ b} = u + ȷ v = \frac{r + ȷ x - 1}{r + ȷ x + 1}

(2)

En la ecuación (2) los parámetros g, r, b y x son la conductancia, la resistencia, la susceptancia y la reactancia normalizadas, respectivamente, y $u$ y $v$ son las partes real e imaginaria de $Γ$ .

La ecuación (2) representa dos transformaciones bilineales: una desde el plano de $y$ y la otra desde el plano de $z,$ ambas hacia el plano complejo de $Γ$ . La manipulación de la ecuación (2) permite obtener las ecuaciones de las familias de los lugares de puntos iso-g, iso-b, iso-r e iso-x siguientes.

La familia de lugares iso-r e iso-x están dadas en las ecuaciones 3 y 4

{(u - \frac{r}{r + 1})}^{2} + v^{2} = {(\frac{1}{r + 1})}^{2}

(3)

{(u - 1)}^{2} + {(v - \frac{1}{x})}^{2} = {(\frac{1}{x})}^{2}

(4)

La familia de lugares iso-g e iso-b están dadas en las ecuaciones 5 y 6

{(u + \frac{g}{g + 1})}^{2} + v^{2} = {(\frac{1}{g + 1})}^{2}

(5)

{(u + 1)}^{2} + {(v - \frac{1}{b})}^{2} = {(\frac{1}{b})}^{2}

(6)

El dibujo de cierto número de miembros de estas familias de curvas dentro del círculo de radio unitario del plano complejo de $Γ$ da lugar a la carta de Smith. En la Figura 1 se muestra una carta de Smith de impedancias simplificada obtenida con la función SmithChartDelgado([0 0.5 1 2],[0.5 1 2]) (ver Apéndice 1)

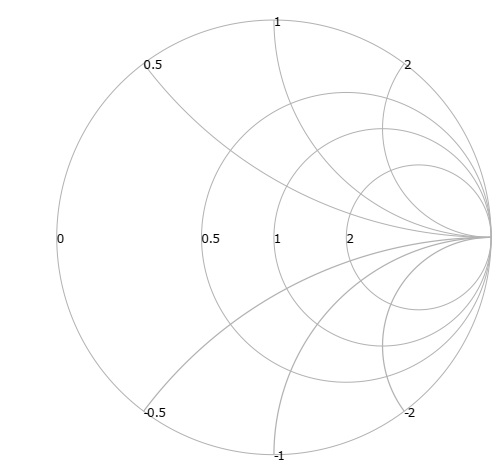

Figura 1
Carta de Smith obtenida con la función SmithChartDelgado([0 0.5 1 2],[0.5 1 2]).

La programación de las ecuaciones de la (3) a la (6) para dibujar una carta de Smith ad hoc constituye en si mismo un gran ejercicio didáctico. Esta programación se puede enfrentar de múltiples maneras, siendo clave para ello la transformación de las ecuaciones (3) a (6) a coordenadas Cartesianas.

Debido a su elegancia y a su carácter analítico, en contraposición con un enfoque numérico, en el presente trabajo hemos preferido las ecuaciones de Delgado [4] para construir nuestra carta de Smith de impedancias ad hoc

u_{r} = \frac{\cos ϕ_{i} + r}{1 + r}

(7)

v_{r} = \frac{\sin ϕ_{i}}{1 + r}

(8)

ϕ_{i} = 0, \dots, 2 π

(9)

para trazar un lugar de puntos iso-r determinado; y

u_{x} = 1 + \frac{\cos θ_{i}}{x}

(10)

v_{x} = \frac{\sin θ_{i} + 1}{x}

(11)

θ_{i} = θ_{1}, \dots, θ_{2}

(12)

para trazar un lugar de puntos iso-x inductiva determinado; donde

(13)

θ_{2} = \frac{3 π}{2}

(14)

Los lugares de puntos iso-x capacitiva se trazan como una imagen especular de los inductivos.

Usando las ecuaciones desde (7) a (14) hemos escrito en GNU Octave la function SmithChartDelgado(r,x) que traza tantas curvas iso-r e iso-x cuanto se indiquen, y cuyo script hemos transcrito en el Apéndice 1 para fines didácticos.

Elementos claves de la carta de Smith:

1. Una carga determinada se puede ubicar sobre la carta de Smith siempre que nos sea dado uno de los siguientes tres parámetros: su coeficiente de reflexión $Γ_{L}$ , su impedancia $Z_{L}$ o su admitancia $Y_{L}$ . Dado uno cualquiera de estos, los restantes se pueden leer directamente sobre la carta de Smith sobre las curvas correspondientes.

2. Si nos es dada la impedancia $Z_{L}$ , o la admitancia $Y_{L}$ , la primera se ha de normalizar respecto de $Z_{0} = 50 Ω$ , y la segunda respecto de $Y_{0} = 20 m M h o s$ .

3. Los puntos de igual módulo de $Γ_{L}$ yacen sobre un círculo de radio $| Γ_{L} |$ con centro en el origen. Un movimiento desde $z_{ℓ} = Z_{L} / Z_{0}$ hacia el generador implica un desplazamiento en sentido horario sobre el círculo iso- $| Γ_{L} |$ correspondiente en la carta de Smith.

4. Los lugares de puntos iso- $| Γ_{L} |$ son también lugares de puntos iso-ROE ya que $R O E = \frac{1 + | Γ_{L} |}{1 - | Γ_{L} |}$

3. Adaptación de impedancias con un stub en paralelo

Hay un problema clásico cuya solución en la carta de Smith permite captar más del 50 % de toda su potencialidad [10, 11, 12]. Se trata de la adaptación de impedancias con un stub en paralelo. La adaptación con un stub en paralelo se prefiere sobre la adaptación con un stub en serie por la mayor dificultad de implementación física que presenta este último en comparación con el primero.

Situación inicial: se tiene una línea de transmisión de impedancia característica Z₀ conectada a una impedancia de carga Z_L, siendo Z_L distinta de Z₀, como se ilustra en la Figura 2a. En el problema de adaptación con un stub se plantea como meta convertir Z_L en el plano $A A^{'}$ en Z₀ en el plano $B B^{'}$ tal como se muestra en la Figura 2b. Para ello se ha de incorporar una red de adaptación compuesta por un tramo de L. de T. de longitud d en serie y por un stub en paralelo cortado a $ℓ$ unidades de λ, terminado en corto circuito o circuito abierto, según convenga (Figura 2b). La longitud d del tramo de línea se determina de modo que la conductancia normalizada de entrada en d sea unitaria $y_{in} (- d) = 1 + ȷ b_{in} (- d)$ . Y la longitud $ℓ$ del stub se fija tal que $y_{in}^{stub} (- ℓ) = - b_{in} (- d)$ .

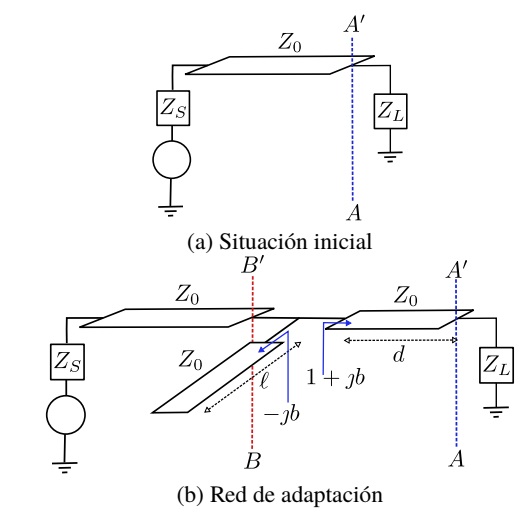

Figura 2
Adaptación con un stub en paralelo.

Sobre la carta de Smith el procedimiento paso a paso es el siguiente:

1. Dada la impedancia de carga Z_L, esta se normaliza dividiéndola por $Z_{0}$ : $z_{ℓ} = \frac{Z_{L}}{Z_{0}}$ .
2. Se ubica $z_{ℓ}$ sobre la carta de Smith.
3. Con el compás, haciendo pivote en el centro de la carta, partiendo desde $z_{ℓ}$ , se traza un arco de circunferencia en sentido horario hasta intersecar el círculo iso-g unitario.
4. En esta intersección y_in = 1+ cierta susceptancia b.
5. Esta cierta susceptancia b debe ser «eliminada», por lo que se debe añadir otra, en paralelo, de polaridad contraria, la cual llamaremos de compensación.
6. La susceptancia de compensación se sintetiza mediante un stub.
7. Aunque por razones de compatibilidad electromagnética se pudiera preferir un stub terminado en corto circuito, aquí procederemos de la siguiente manera:
- Si b < 0 (susceptancia inductiva) utilizaremos un stub terminado en circuito abierto.
- Si b > 0 (susceptancia capacitiva) utilizaremos un stub terminado en corto circuito.

Para acompañar al estudiante en la ejecución de este procedimiento se ha escrito un pequeño programa en GNU Octave denominado adap1stub.m el cual dibuja paso a paso los distintos círculos, arcos y puntos de interés dando lugar a una carta de Smith simplificada ad hoc. Este programa permite al estudiante comprobar la exactitud de sus decisiones en la medida que las toma siguiendo el procedimiento descrito anteriormente. El lector interesado puede obtener una copia del script solicitándolo por e-mail al autor.

3.1. Ejemplo

Se desea adaptar una carga compuesta de una resistencia de 60Ω y un inductor de L = 1,33nH a una línea de transmisión de Z₀ = 50Ω a 2,4 GHz usando un stub en paralelo. A continuación se indican los pasos que debe seguir el estudiante en conjunto con las gráficas que adap1stub.m va generando en cada instancia.

Paso 1. Se calcula Z_L y se normaliza respecto de Z₀ = 50 Ω.

$Z_{L} = 60 + ȷ ω L = 60 + ȷ 20 Ω$

$z_{ℓ} = \frac{60 + ȷ 20}{50} = 1, 2 + ȷ 0, 4$

Luego se traza $z_{ℓ}$ sobre la carta de Smith. El programa adap1stub.m genera la gráfica que se muestra en la Figura 3.

En la Figura 3 se muestran el círculo de resistencia normalizada iso-1.2, el arco de reactancia normalizada iso-0.4 y, en la intersección de estos, $z_{ℓ}$ .

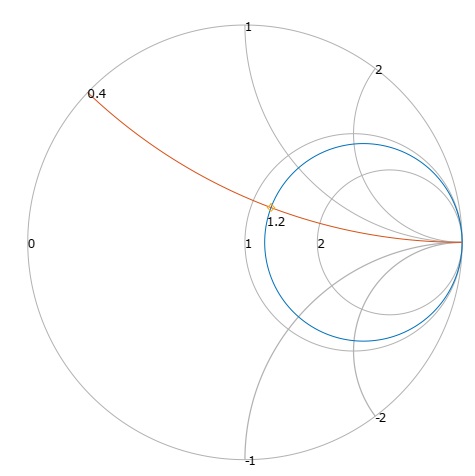

Figura 3
Paso 1:

trazado de $z_{ℓ}$ sobre la carta de Smith.

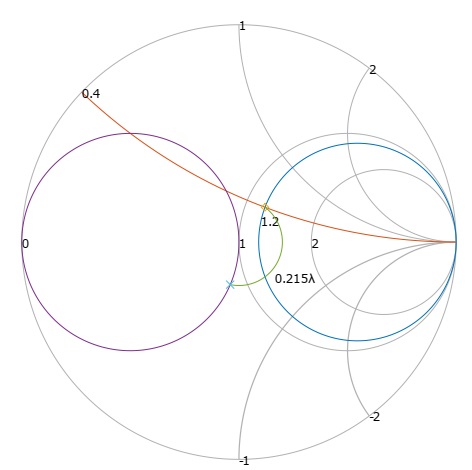

Paso 2. Nos desplazamos sobre la circunferencia iso- $| Γ_{L} |$ en sentido horario hasta intersecar el círculo de conductancia unitaria iso-1. El programa adap1stub.m devuelve la Figura 4 en este punto.

En la Figura 4 se muestra el círculo de conductancia unitaria y su intersección con el semicírculo iso- $| Γ_{L} |$ . La gráfica generada por adap1stub.m muestra, también, la longitud d de la línea de transmisión que es necesario añadir para ubicarnos en el punto indicado sobre la carta. En este caso se puede leer d = 0,215λ.

Figura 4
Paso 2:

círculo de conductancia unitaria y su intersección con el círculo iso- $| Γ_{L} |$ .

Paso 3. Sobre la carta se lee el valor de $b_{i n} (- d) = 0, 40844$ . En este punto el programa adap1stub.m resalta la curva de $b_{i n} (- d)$ tal como se muestra en la Figura 5.

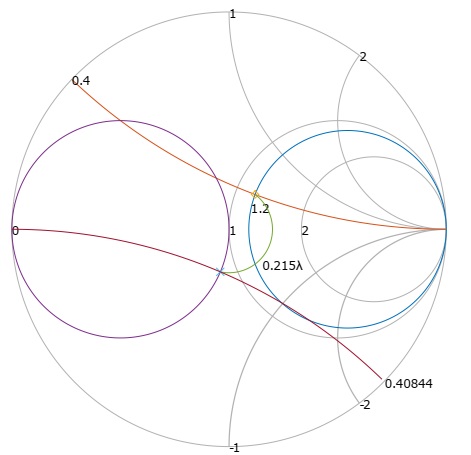

Figura 5
Paso 3:

trazado del lugar de puntos de igual $b_{i n} (- d)$ .

Paso 4. Se ubica sobre la carta tanto el lugar de puntos de igual $- b_{i n} (- d) = - 0, 40844$ como la intersección de este con el círculo de $| Γ_{L} | = 1$ . Sobre la escala exterior de la carta de Smith se lee la longitud $ℓ$ del stub en unidades de λ. Al completar este paso el programa adap1stub.m devuelve el diagrama que se muestra en la Figura 6 indicando, además, el valor de $ℓ$ en unidades de $λ : ℓ = 0.18829 λ$ .

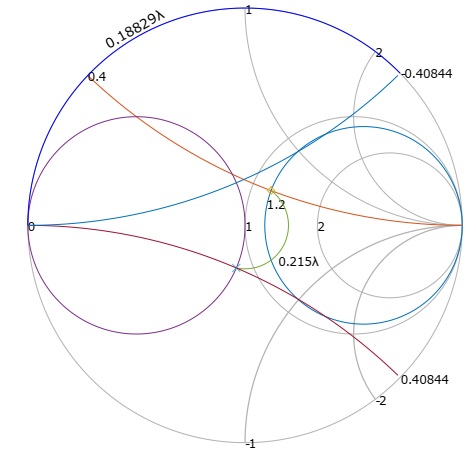

Figura 6
Paso 4:

trazado del lugar de puntos de igual $b_{i n} (- d)$ y determinación de la longitud $ℓ$ del stub.

4. Resultados de simulación con QucsStudio

Como acompañamiento del procedimiento de adaptación con la carta de Smith recomendamos a nuestros estudiantes la comprobación de los resultados obtenidos mediante la simulación de la red de adaptación usando un software de simulación circuital de distribución gratuita. En este sentido QucsStudio ha demostrado ser de gran utilidad didáctica en nuestros cursos de Líneas de Transmisión y Antenas. QucsStudio es un simulador circuital evolucionado a partir de Qucs de libre distribución y uso, el cual se puede descargar en http://dd6um.darc.de/QucsStudio/qucsstudio.html.

Para comprobar la validez de los resultados obtenidos en el apartado anterior, los cuales se resumen en la Tabla 1, se ha recreado en QucsStudio una réplica del circuito resultante.

Tabla 1
Resumen de los datos y resultados obtenidos en el ejemplo desarrollado en el Apartado 3.1.

El circuito resultante está compuesto de la carga Z_L, la red de adaptación diseñada en el Apartado 3.1 con la ayuda de la carta de Smith, una línea de transmisión de 50 Ω de impedancia característica y un generador con una impedancia de fuente igualmente de 50 Ω, tal como se muestra en la Figura 7. Las líneas de transmisión de la Figura 7 han sido diseñadas para un sustrato FR4 usando la herramienta de cálculo correspondiente disponible en el menú de Herramientas de QucsStudio.

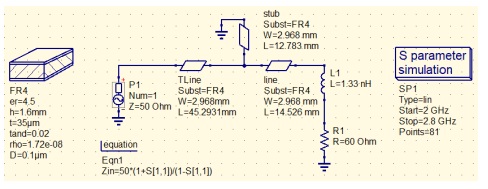

Figura 7
Modelo en QucsStudio del circuito con la red de adaptación diseñada en el Apartado 3.1.

Al correr la simulación se han obtenido los resultados que se muestran en la Figura 8.

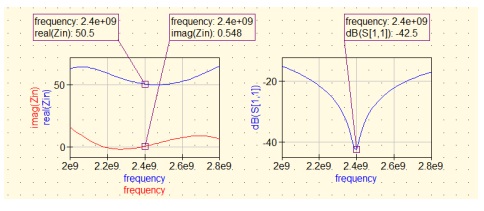

Figura 8
Resultados de simulación de la red de adaptación diseñada en el Apartado 3.1 obtenidos con QucsStudio.

Como se puede apreciar en la Figura 8 los resultados obtenidos concuerdan bastante bien con los esperados validando de esta forma la exactitud del procedimiento gráfico seguido sobre la carta de Smith.

5. Conclusión

Se ha desarrollado un ejercicio clásico de adaptación de una línea de transmisión con un stub en paralelo. Se han escrito dos programas en GNU Octave de acompañamiento, a saber: adap1stub.m y SmithChartDelgado.m. Con el primero se puede trazar una carta de Smith ad hoc simplificada. Con el segundo las curvas, círculos y puntos de interés del procedimiento de adaptación. Se ha simulado la red de adaptación en QucsStudio comprobando la exactitud de los resultados obtenidos de la aplicación del procedimiento de adaptación. En su conjunto, el material y la información compartida en este documento poseen un importante valor didáctico y facilitarán el estudio autónomo de los estudiantes en el contexto del currículo de Ingeniería en Telecomunicaciones.

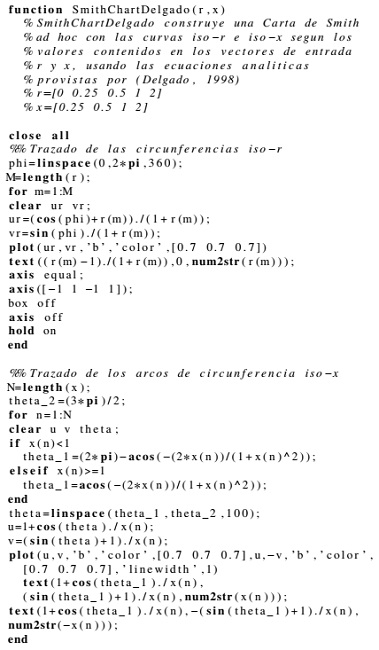

Apéndice 1: Función SmithChartDelgado.m

Apéndice 1
Función SmithChartDelgado.m

Material suplementario

Enlace alternativo

http://servicio.bc.uc.edu.ve/ingenieria/revista/v25n3/art06.pdf (pdf)
