INTRODUCCIÓN

La corrosión se define como el ataque destructivo de un metal por reacción química o electroquímica con el medio ambiente ¹. Los costos debidos a este fenómeno son enormes y se estima que corresponde entre el 2 y el 4% del producto interno bruto de un país industrializado ^1-3, y se calcula que al menos el 40% de las pérdidas pueden evitarse utilizando las tecnologías de prevención disponibles ⁴; esta es la razón principal que motiva a investigadores a usar y desarrollar técnicas para la prevención y control de la corrosión como protección catódica, recubrimientos anticorrosivos e inhibidores de corrosión ¹, así como la búsqueda de soluciones innovadoras para los impactos ambientales que genera este fenómeno.

Una de las principales medidas de control y prevención de la corrosión es el uso de inhibidores. Los inhibidores son sustancias que al adicionarse en un medio disminuyen la velocidad de corrosión mediante la formación de una capa protectora entre el metal y el medio; los inhibidores pueden ser de origen químico o vegetal ⁵. Los más utilizados son los químicos, pero con el pasar de los años esto ha cambiado a nivel local y mundial en la obtención de inhibidores de corrosión a partir de sustancias de origen vegetal provenientes de plantas como Azadirachta indica (neem), Punica granatum (granado), Momordica charantia (melón amargo), y miel natural de Nypa fruticans^6-8. En el caso de los extractos de hojas y semillas de Phyllanthus amarus, estos fueron evaluados como inhibidores de corrosión en soluciones de ácido sulfúrico y ácido clorhídrico en acero dulce. Otros autores utilizaron unrango de concentraciones de extracto inhibidor con valores entre 0,1 y 2 g/L; por ende, no se realizó un estudio exhaustivo de la relación de la concentración con la eficiencia en la inhibición de la corrosión ⁹. Sin embargo, fue posible identificar responsables de inhibir la corrosión, tales como grasas, proteínas, saponinas, taninos, alcaloides, oxalatos, glucósidos cianogénicos e hidratos de carbono, los cuales son adsorbidos químicamente en la interfaz solución-acero y disminuyen la velocidad con la que el metal se corroe por el contacto que tiene con el medio ácido.

Al estudiar la inhibición de la corrosión de los extractos de la planta Justicia gendarussa en solución de ácido clorhídrico sobre placas de acero, Satapathy y colaboradores demostraron, mediante pruebas de pérdida de peso y técnicas electroquímicas, que la concentración del extracto es directamente proporcional a la eficiencia en la inhibición, alcanzando la mayor eficiencia del 93% a una concentración de 150 ppm ¹⁰.

También, a partir de la planta algodón de seda, o Calotropis procera, se obtuvieron extractos con los cuales se evaluó su posible capacidad inhibidora de la corrosión en hidróxido de sodio sobre placas de acero. En esta investigación se utilizaron diferentes concentraciones de inhibidor y de hidróxido de sodio y se concluyó que con una menor concentración de hidróxido de sodio y una alta concentración de inhibidor, se logró disminuir considerablemente la velocidad de corrosión y aumentar la eficiencia inhibidora ¹¹.

En general, estos y otros estudios han demostrado mediante pruebas electroquímicas, de pérdida de peso, entre otros, que presentan una alta eficiencia en la inhibición de la corrosión en acero, aluminio y cobre, tanto en soluciones ácidas como salinas. Además, a diferencia de los inhibidores químicos, no son tóxicos ninocivos para el medio ambiente, se obtienen mediante tecnologías limpias, y no acarrean altos costos¹², principalmente por la gran disponibilidad de estos recursos en muchas regiones del mundo, entre ellas Colombia, cuya biodiversidad cuenta con una flora rica en plantas de diferentes clases y especies; por lo tanto, es importante realizar investigaciones para el aprovechamiento sostenible de la biodiversidad de la región y sus aplicaciones en el sector industrial.

Así en el presente estudio se evalúo la eficiencia del extracto de la hoja del árbol de neem (Azadirachta indica) en la inhibición de la corrosión de acero al carbono y aluminio en soluciones salinas de cloruro de sodio y sulfato de sodio, para lo cual se hizo una caracterización de los extractos mediante pruebas fitoquímicas; posteriormente, por prueba de pérdida de peso, se calculó la velocidad de corrosión en los dos metales.

1. MATERIALES Y MÉTODOS

1.1 Obtención del inhibidor

Las hojas del árbol de neem (Azadirachta indica) requeridas para la obtención del extracto inhibidor fueron tomadas de la región de los Montes de María del departamento de Bolívar (Colombia); se pesaron 250 g de hojas en una balanza electrónica Vibra HT-220E y fueron sometidas a calentamiento en baño maría a 60 °C en un termostato Water Bath YCW-010E con 600 mL de agua destilada como solvente, hasta que el volumen se redujo a 180 mL para garantizar un extracto concentrado, y finalmente se filtró; el procedimiento tardó aproximadamente siete horas.

1.2 Caracterización del extracto

Se realizaron pruebas fitoquímicas para identificar la presencia o ausencia de saponinas, taninos, fenoles, grasas y aceites en los extractos inhibidores. Los métodos utilizados para detectar la presencia de cada uno de los constituyentes fitoquímicos en el extracto de neem fueron ¹³: extracción Soxhlet para la identificación de aceites y grasas; prueba de la espuma abundante para determinación de saponinas; método gelatina-sal para caracterizar taninos; y fotocolorimetría para identificar fenoles.

1.3 Preparación del medio corrosivo

El medio corrosivo considerado en el presente estudio estuvo conformado por dos soluciones salinas de cloruro de sodio y sulfato de sodio, ambas al 3,5% p/v, sin agitación, durante los 14 días.

1.4 Preparación de la solución inhibidora

Para obtener el extracto inhibidor se pesaron 250 g de las hojas del árbol de neem en una balanza electrónica Vibra HT-220E y fueron sometidas a un calentamiento en baño maría a 60 °C en un termostato Water Bath YCW-010E con 600 mL de agua destilada como solvente hasta que el volumen se redujo a 180 mL para garantizar un extracto concentrado, y finalmente se filtró. El procedimiento tardó aproximadamente siete horas y se realizó en el Laboratorio de Ingeniería Química de la Universidad de Cartagena (Cartagena, Colombia).

1.5 Prueba

Las muestras de acero al carbono fueron láminas de 5x4 cm con espesor de 3 mm, y para el aluminio se utilizaron láminas de 5x4 cm con espesor de 1 mm.

Los experimentos fueron llevados a cabo a temperatura ambiente exponiendo las muestras metálicas a dos soluciones salinas: una de cloruro de sodio y otra de sulfato de sodio, ambas al 3,5% p/v, teniendo en cuenta que aproximadamente a ese porcentaje están presentes los cloruros y sulfatos de sodio en el agua de mar ¹⁴. Este experimento se realizó lavando todas las placas con etanol 95% v/v para remover cualquier impureza en la superficie; posteriormente se secaron con un paño de seda a temperatura ambiente durante 1 min, y se pesaron para conocer su masa antes de que se presentara la corrosión, sin ningún pre-tratamiento. Cada cupón fue introducido en un recipiente con aproximadamente 180 mL de las soluciones salinas por separado con las dos concentraciones de extractos; la inmersión se llevó a cabo durante 14 días sin agitación¹⁵. Las evaluaciones de inhibición de la corrosión se realizaron cada 24 horas; las placas eran retiradas para pesarlas y ser sumergidas de nuevo en la correspondiente solución. Los datos experimentales de pérdida de peso del metal en gramos y tiempo de inmersión en el medio corrosivo en horas se graficaron para obtener la pendiente que corresponde a la velocidad de corrosión para cada prueba.

En la tabla 1, se observan los experimentos realizados para la prueba de pérdida de peso del acero al carbono y al aluminio. Cabe destacar que se realizó una réplica del experimento para verificar los datos obtenidos y calcular una estimación más precisa del efecto de cada factor en el estudio.

Tabla 1
Experimentos realizados para determinar la pérdida de peso.

Fuente: elaboración propia.

Número de experimento	Concentración del inhibidor %	Metal	Sal
1	5	Aluminio	Cloruro de sodio (NaCl)
2	5	Aluminio	Sulfato de sodio (Na2SO4)
3	5	Acero al carbono	Cloruro de sodio (NaCl)
4	5	Acero al carbono	Sulfato de sodio (Na2SO4)
5	10	Aluminio	Cloruro de sodio (NaCl)
6	10	Aluminio	Sulfato de sodio (Na2SO4)
7	10	Acero al carbono	Cloruro de sodio (NaCl)
8	10	Acero al carbono	Sulfato de sodio (Na2SO4)

1.6 Cálculo de la eficiencia

La eficiencia de los inhibidores se define como la capacidad para inhibir la corrosión del metal, y se establece en función de la velocidad de corrosión del metal sin inhibidor. Una vez se obtuvieron las velocidades de corrosión se calculó la eficiencia inhibidora (EI) del extracto de neem utilizando la ecuación 1:

(1)

Donde vc, es la velocidad de corrosión sin inhibidor y _^vcinhibidor corresponde al sistema al que se le adicionó el extracto de neem.

Otro parámetro que se tuvo en cuenta para el análisis de los resultados fue el grado de cobertura de la superficie θ, el cual representa la parte del metal cubierta por las moléculas del inhibidor y se calculó mediante la siguiente ecuación 2 ¹⁷:

(2)

Además, para determinar la interacción entre el metal y el extracto inhibidor, se calculó la isoterma de adsorción realizando seis experimentos a diferentes concentraciones del extracto (0,5%, 1%, 3%, 5% y 7%) y uno sin inhibidor, considerado como blanco. El procedimiento utilizado fue el mismo empleado en la prueba de pérdida de peso, con un tiempo de inmersión de 24 horas; las placas fueron retiradas, lavadas y secadas cada 12 horas.

2. RESULTADOS Y DISCUSIÓN

2.1 Caracterización fitoquímica del extracto

En la tabla 2 se observan los resultados de la caracterización fitoquímica del extracto de Neem (Azadirachta Indica).Los taninos y fenoles son compuestos orgánicos con fórmulas moleculares C₁₄H₁₄O₁₁ y C₆H₆O, respectivamente, que gracias a sus átomos de oxígeno son adsorbidos sobre la superficie del metal formando complejos que actúan como una capa protectora, disminuyendo el área de contacto entre el metal y el medio corrosivo y, por consiguiente, la velocidad de corrosión. La presencia de grupos OH en los taninos y fenoles les confirió la capacidad de formar quelatos y sales con iones férricos y otros cationes metálicos ^17-18; los complejos formados causaron la obstrucción de micro-ánodos, que se generan en la superficie del metal cuando entran en contacto con un electrolito o medio corrosivo; por lo tanto, permitieron retardar la disolución del metal ¹⁹.

Tabla 2
Constituyentes fitoquímicos del extracto de Neem

Fuente: elaboración propia.

Componente	Resultado
Aceites y grasas	No detectable
Saponinas	No detectable
Taninos	0,143%
Fenoles	0,08%

2.2 Prueba de pérdida de peso

En la figura 1 se presentan las gráficas de pérdida de peso de acero al carbono versus tiempo de inmersión de las placas en presencia y ausencia (blanco) del extracto inhibidor.

La figura 1 (promedio de los datos de experimento y réplica para el acero al carbono) revela que la pérdida de peso de las placas de acero al carbono aumenta con el tiempo de inmersión a lo largo de un período de 336 horas, y es mayor en la solución de sulfato de sodio que en cloruro de sodio, lo cual se asoció al efecto de la fuerza iónica del sulfato de sodio, que equivale a tres veces su concentración debido a la presencia de dos iones sodio y un ion sulfato en su estructura, en comparación con el cloruro de sodio, que equivale a una vez su concentración, dada la presencia de un ion sodio y un ion cloruro²⁰. Lo anterior permitió que las cargas eléctricas viajaran con mayor facilidad del ánodo al cátodo en la solución de sulfato de sodio favoreciendo el proceso corrosivo.

Figura 1
Curvas de pérdida de peso vs. Tiempo de inmersión para el acero al carbono en cloruro de sodio y sulfato de sodio.
Fuente: elaboración propia

De igual manera, la pérdida de peso aumentó con la concentración del extracto inhibidor lo cual indicó que para la concentración utilizada de 10%, el extracto ha perdido su capacidad inhibidora debido a que acelera el proceso corrosivo sobre el metal por lo que se obtuvieron mayores velocidades de corrosión que cuando se evaluó la concentración del 5%; para el caso del acero al carbono de 0,0859 mg/h con una concentración de extracto inhibidor del 10% frente a 0,0747 mg/h para el 5%, y en las placas de aluminio, los valores fueron de 0,3440 mg/h y 0,3188 mg/h, respectivamente.

Se observó, además, que las curvas de pérdida de peso para los experimentos en blanco (ausencia de extracto) tienen una mayor pendiente que las curvas de la solución de sulfato de sodio y, a su vez, que las curvas para la solución de cloruro de sodio, lo que significa que el inhibidor funcionó en ambas soluciones siendo más visible el efecto inhibidor en cloruro de sodio al retardar el proceso de corrosión durante el ensayo y la réplica ²¹.

En la figura 2, se presentan las curvas de pérdida de peso de aluminio versus tiempo de inmersión de las placas en presencia y ausencia (blanco) del extracto inhibidor.

Figura 2
Curvas de pérdida de peso vs. Tiempo de inmersión para el aluminio en cloruro de sodio y sulfato de sodio.
Fuente: elaboración propia

Una inspección de las curvas de pérdida de peso de la figura 2 reveló que la pérdida de peso aumentó a lo largo de las 432 horas que duraron los experimentos y fue mayor para las placas sumergidas en cloruro de sodio 3,5% p/v que para las pruebas en blanco y en presencia de sulfato de sodio, debido a que al entrar en contacto las placas con el sulfato de sodio, el aluminio, mediante una reacción anódica a partir de la cual se desarrolló la corrosión, se ionizó y quedó cargado con un exceso de cargas positivas facilitando una mayor conducción de energía y una reacción más rápida con los taninos del extracto, que favoreció la formación de quelatos y de una capa protectora que disminuyó el área de contacto entre el medio corrosivo y el metal, reduciendo así la pérdida de peso ^22-23. Para el caso del cloruro de sodio con aluminio, el ion aluminio reaccionó con la sal y formó una capa de cloruro de aluminio u oxicloruro de aluminio, pero después de un tiempo este se hidrolizó formando hidróxido de aluminio, ocasionando, de acuerdo con Balbo y colaboradores, una disminución en el pH de la solución, pasando de pH básico a pH ácido, lo que favoreció la presencia de iones hidronio y, por tanto, la velocidad de corrosión aumentó ²⁴. A partir de estos valores se calculó la eficiencia en la inhibición de la corrosión utilizando la ecuación 1 y el grado de recubrimiento del metal con la ecuación 2. Los datos obtenidos se presentan en la tabla 3.

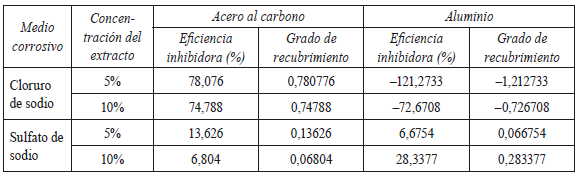

Tabla 3
Comparativo de eficiencias de inhibicion del extracto de Neem.

Fuente: elaboración propia.

El extracto de neem presentó mayores eficiencias de inhibición de la corrosión sobre placas de acero al carbono que de aluminio, debido a que los iones férricos y ferrosos que libera el acero reaccionan con los taninos del extracto y se forman quelatos bastante estables que actúan como una capa protectora que impide el contacto entre el electrolito y el metal, evitando entonces que el hierro se siga solubilizando; como se observa en la tabla 4, las eficiencias en la inhibición de la corrosión (EI) para el acero al carbono evaluado en cloruro de sodio son bastante altas con un porcentaje máximo de 78,076% y, por el contrario, para el sulfato de sodio las eficiencias no superan el 13,626%. Además, a diferencia del acero al carbono que presentó una corrosión homogénea, en el aluminio se desarrolló una actividad corrosiva denominada picadura que se define como la disolución localizada y acelerada de un metal; se produjo porque el aluminio es un metal auto-pasivante, es decir, crea de manera espontánea una película pasivada de óxido de aluminio la cual inicialmente reduce la velocidad de corrosión, pero al transcurrir algún tiempo y por presencia de los iones cloruro y sulfato, la película sufrió rupturas localizadas, lo que aceleró la disolución del metal y la velocidad de corrosión.

Tabla 4
Análisis de Varianza para la eficiencia inhibidora.

Fuente: elaboración propia.

Fuente	Valor-p
A: concentracion inhibidor	0,7014
B: metal	0,0000
C: sal	0,0002
AB	0,1088
AC	0,3913
BC	0,0000

2.3 Análisis de varianza ANOVA

Los factores y corridas del diseño experimental se observan en la tabla 5:

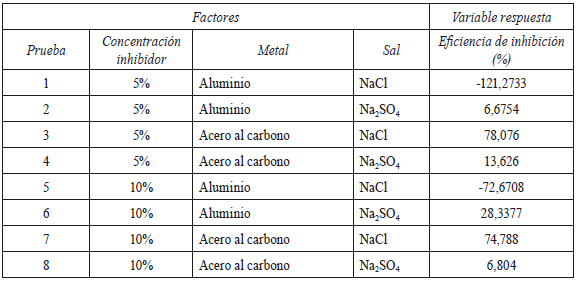

Tabla 5
Diseño experimental para análisis de varianza ANOVA.

Fuente: elaboración propia.

Mediante el análisis se determinó que los factores tipo de metal, tipo de sal y la interacción entre estos tuvieron una incidencia significativa sobre la variable de respuesta, ya que tienen un valor-p menor a 0,005 (tabla 5).

2.4 Isoterma de adsorción

El estudio de las isotermas se realizó con la condición que mejor resultado arrojó (concentración 5%; acero al carbono y NaCl). Los datos obtenidos de las pruebas de isoterma de adsorción a 25°C presentaron un ajuste a la isoterma de Langmuir, y permitieron conocer la interacción que se presentó entre el extracto inhibidor y el metal (acero al carbono), es decir, la manera como el inhibidor es adsorbido en la superficie del acero, mediante el cálculo de la energía libre de Gibbs ²². Al graficar la relación entre la concentración del inhibidor y la superficie cubierta contrala concentración del inhibidor, se obtuvo la figura 3, que presentó un ajuste bastante cercano a una línea recta (R²=0,9967).

Figura 3
Isoterma de adsorcion de Langmuir. (C/θ v C).
Fuente: elaboración propia

La ecuación para la isoterma de Langmuir, en función de los parámetros estudiados es:

(3)

C: concentración del extracto inhibidor (mL/L);

θ: superficie cubierta;

K: constante de adsorción (L/mL) ²⁵.

Al comparar una ecuación lineal con la ecuación resultante de la regresión de los datos de la figura 3, se obtuvo que , donde 1/K es el intercepto con el eje “y”, entonces la constante de adsorción es:, donde

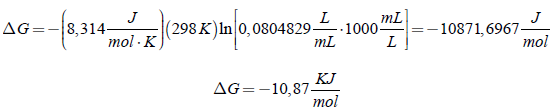

Así, mediante la siguiente ecuación se calculó la energía libre de Gibbs ²⁶:

(4)

Donde:

R: Constante universal de los gases (J/mol K); T: Temperatura ambiente; K: Constante de adsorción (L/mL); C_AP: Concentración del agua pura la cual equivale a 1000mL/L o 1000g/L o 55,55mol/L.

En general, la adsorción de inhibidores de corrosión sobre metales puede prevenir las reacciones anódicas, catódicas o ambas, responsables de la pila que origina corrosión. Este proceso puede ser físico, químico o una combinación de ambos.

De acuerdo con estudios realizados utilizando diferentes extractos vegetales como inhibidores de corrosión evaluados sobre metales se estableció que valores negativos para la energía libre de Gibbs hasta -20kJ/mol corresponden al mecanismo de fisisorción e indican la espontaneidad del proceso; valores de -40 kJ/mol o más negativos son coherentes con quimisorción²⁶. En las investigaciones, al determinar el mecanismo de adsorción metal-extracto, se ha encontrado que la mayoría de las interacciones que se presentan son por fisisorción; el extracto de Euphorbia falcata fue evaluado en placas de acero al carbono y al calcular la energía libre de Gibbs se obtuvo un valor de -23,92 kJ mol^-127. Otros autores alcanzaron valores similares de -20,1 kJ/mol y -19,9 kJ/mol para 45°C y 25°C, respectivamente al estudiar la capacidad de inhibición de la corrosión de las hojas del árbol Osmanthus fragans sobre acero al carbono en ácido clorhídrico 1M ²⁸. Al estudiar el comportamiento de adsorción de la Uncariagambir sobre acero al carbono en ácido clorhídrico la energía libre de Gibbs alcanzó un valor de -21,957kJ/mol²⁹.

Con base en lo anterior y en el valor calculado para la energía libre de Gibbs de -10,87kJ/mol se concluyó que el mecanismo de adsorción del presente estudio corresponde a adsorción física o fisisorción lo que implicó la rápida interacción entre adsorbente y adsorbato. Sin embargo, la adsorción física disminuye fácilmente de la superficie con el aumento de la temperatura debido a que las moléculas del inhibidor se mantienen unidas a la superficie del metal por medio de fuerzas de Van der Waals, las cuales son relativamente débiles al compararlas con enlaces químicos covalentes e iónicos ³⁰.

Los resultados de la prueba de pérdida de peso permitieron concluir que de las concentraciones del extracto utilizadas inicialmente (5 y 10%), se logró una máxima eficiencia inhibidora del 78,076% a menor concentración, y al aumentar esta, se aceleró el proceso corrosivo debido a que ocurrió lo mismo con la velocidad de corrosión; esto conlleva una menor eficiencia (74,788%), por lo cual en este punto se evaluó un rango más amplio de concentraciones de extracto (0,5; 1: 3; 5 y 7%) para establecer desde y hasta qué concentración es viable utilizar el inhibidor obtenido de las hojas del árbol de neem.

En la tabla 6, se observan las velocidades de corrosión en cloruro de sodio 3,5% p/v y la eficiencia inhibidora para cada una de las concentraciones mencionadas. Los resultados indicaron claramente que la menor velocidad de corrosión y la mayor eficiencia inhibidora se lograron con una concentración del 5% v/v. De igual manera, a medida que disminuye la concentración sucede lo mismo con la eficiencia. El extracto inhibidor tiene una máxima concentración permisible a utilizar del 5% por lo cual al usar valores superiores, se da un aumento en la velocidad de corrosión y este pierde su capacidad inhibidora ³¹.

Tabla 6
Velocidad de corrosión en cloruro de sodio 3,5% p/vy eficiencia de inhibición a diferentes concentraciones de extracto inhibidor.

Fuente: elaboración propia.

Concentración extracto	Velocidad de corrosión(Mg/h)	Eficiencia inhibidora(%)
7%	0,19583	-46,875
5%	0,0125	90,625
3%	0,0250	81,25
1%	0,0667	50
0.5%	0,0958	28,125

3. CONCLUSIONES

En el análisis de pérdida de peso se alcanzó una máxima eficiencia de la inhibición de la corrosión del acero al carbono en cloruro de sodio del 78,076% porque el hierro reacciona con los taninos creando una capa protectora que retrasa el proceso corrosivo. Al evaluarla en sulfato de sodio, se obtuvo una menor eficiencia porque el hierro reacciona con el ion sulfato, y los taninos no reaccionan, comportándose como electrolitos aumentando la velocidad de corrosión y disminuyendo considerablemente la eficiencia. El extracto de neem no funciona como inhibidor de la corrosión en las placas de aluminio debido a que este metal presenta corrosión por agujeros que forma una película protectora bastante débil la cual, que al entrar en contacto con iones cloruro y sulfato de los medios corrosivos utilizados, sufre rupturas localizadas, acelerando la disolución del metal y la velocidad de corrosión. Mediante el ajuste a la isoterma de adsorción de Langmuir se calculó un valor para la energía libre de Gibbs de -10,87 kJ/mol, el cual corresponde a una adsorción física, lo que implicó la rápida interacción entre adsorbente y adsorbato, es decir, el extracto inhibidor de neem fue adsorbido espontáneamente en la superficie del acero al carbono y se retardó el proceso corrosivo, lo que permitió alcanzar buenas eficiencias de inhibición en el rango de 50 a 90% en las placas de metal sumergidas en cloruro de sodio.

REFERENCIAS

1. H. Uhlig y R. Revie. Corrosion and corrosion control: an introduction to corrosion, en Science and engineering, 4a ed., New Jersey: John Wiley & Sons, Inc., Publication, 2008, 513 p.

2. N. Huynh. “The inhibition of copper corrosion in aqueous environments heterocyclic compounds”. Tesis de doctorado ÁREA. Universidad Tecnológica de Queensland, 2004, 99 p.

3. S. Ahmad. “Reinforcement corrosion in concrete structures, its monitoring and service life prediction--a review”. Cement and Concrete Composites, Vol. 25, pp. 459-471, 2003.

4. L. Godínez, Y. Meas, R. Ortega-Borges y A. Corona. “Los inhibidores de corrosión”. Revista de Metalurgia, Vol. 39, N.° 2, pp. 140-158, 2003.

5. V. S. Sastri, (2011). “Green CorrosionInhibitors: Theory and Practice”. Canada: John Wiley & Sons, Inc., Publication, 2011, 328 p.

6. M. Quraishi, I. Faroogi y P. Saini. “Investigation of Some Green Compounds as Corrosion and Scale Inhibitors for Cooling Systems”.Journal Corrosion, Vol. 55, pp. 493-496, 1999.

7. A. El-Etre y M. Abdallah.“Natural honey as corrosion inhibitor for metals and alloys”. II. C-steel in high saline water. Corrosion Science, Vol. 42, pp. 731-733, 2000.

8. K. Orubite y N. Oforka. “Inhibition of the corrosion of mild steel in hydrochloric acid solutions by the extracts of leaves of Nypa fruticans Wurmb”.Materials Letters, Vol. 58, pp. 1768- 1772, 2004.

9. P. Okafor, M. Ikpi, E. Ebemso, U. Ekpe y S. Umoren.“Inhibitory action of Phyllanthusamarus extracts on the corrosion of mild steel in acidic media”. CorrosionScience, Vol. 50, pp. 2310-2317, 2008.

10. A. Satapathy, G. Gunasekaran, S. Sahoo, A. Kumar y P. Rodrigues. “Corrosion inhibition by Justiciagendarussa plant extract in hydrochloric acid solution”. Corrosion Science, Vol. 51, pp. 2848-2856, 2009.

11. S. Kumar, S. Arora, M. Sharma, P. Arora y S. Mathur. “Synergistic effect of Calotropis plant in controlling corrosion of mild steel in basic solution”. Journal of the Chilean Chemical Society, Vol. 54, pp. 83-88, 2009.

12. D. Prabhu, y P. Rao. Coriandrumsativum L. - A novel green inhibitor for the corrosion inhibition of aluminium in 1.0 M phosphoric acid solution. ournal of Environmental Chemical Engineering, 1, pp. 676-683, 2013.

13. M. Berrocal, E. Altamiranda. “Estudio de la eficiencia de inhibidores de corrosión a partir de extractos vegetales”. Tesis de pregrado. Universidad de Cartagena, 2013, 101 p.

14. J. Cifuentes, M. Torres y M. Frías. El océano y sus recursos II. Las ciencias del mar: oceanografía geológica y oceanografía química, 3a ed., México: Editorial Fondo de Cultura Económica, SEP, CONACyT, 1986, 170 p.

15. S. Garai, S. Garai, P. Jaisankar, J.K. Singh, y A. Elango. A comprehensive study on crude methanolic extract of Artemisia pallens (Asteraceae) and its active component as effective corrosion inhibitors of mild steel in acid solution. Corrosion Science, Vol. 60, pp. 193-204, 2012.

16. O. Abiola, E. Odin, D. Olowoyo y T. Adeloye. “Gossipiumhirsutuml. Extract as green corrosión inhibitor for Aluminum in HCl solution”. Bulletin of the Chemical Society of Ethiopia, Vol. 45, pp. 475-480, 2011.

17. R. Silveira, E. Cassel y D. Schermann. “Black Wattle Tannin as Steel Corrosion Inhibitor”. ISRN Corrosion, Vol. 2012, pp. 1-9, 2012.

18. A. Nahl´e, I. Abu-Abdoun, I. Abdel-Rahman, y M. Al-Khayat. “UAE Neem Extract as a Corrosion Inhibitor for Carbon Steel in HCl Solution”. International Journal of Corrosion, Vol. 2010, pp. 1-9, 2010.

19. B. Amitha y J. Bharathi.“Green Inhibitors for Corrosion Protection of Metals and Alloys: An Overview”. International Journal of Corrosion, Vol. 2012, pp. 1-15, 2012.

20. D. Skoog, D. West, F. James Holler y S. Crouch. Fundamentos de Química Analítica. 8va ed., México: S.A. Ediciones Paraninfo, 2005, 1196 p.

21. A. El-Etre. “Inhibition of aluminum corrosion using Opuntia extract”. Corrosion Science. Vol. 45, pp. 2485-2495, 2003.

22. Z. Dan, I. Mutob, y N. Harab. “Effects of environmental factors on atmospheric corrosion of aluminium and its alloys under constant dew point conditions”.Corrosion Science, vol. 57, pp. 22-29, 2012.

23. J. Ávila y J. Genescá. Más allá de la herrumbre I. 1a ed., México: Fondo De Cultura Económica, S. A. de C.V., 1987, pp. 50-85.

24. A. Balbo, A. Frignani, V. Grassi y F. Zucchi.“Corrosion inhibition by anionic surfactants of AA2198 Li-containingaluminium alloy in chloride solutions”. Corrosion Science, Vol. 73, pp. 80-88, 2013.

25. R. Touri, M. Cenoui, M. Bakri y M. Touhami.“Sodium gluconate as corrosion and scale inhibitor of ordinary steel in simulated cooling water”.Corrosion Science, Vol. 50, pp.1530-1537, 2008.

26. G. Quartarone, L. Ronchin, A. Vavasori, C. Tortato y L. Bonaldo. “Inhibitive action of gramine towards corrosion of mild Steel in deaerated 1.0 M hydrochloric acid solutions”. Corrosion Science, Vol. 64, pp. 82-89, 2012.

27. A. Bribria, M. Tabyaouia, B. Tabyaouia, H. Attaric y F. Bentissc. “The use of Euphorbia falcata extract as eco-friendly corrosion inhibitor of carbon steel in hydrochloric acid solution”. Materials Chemistry and Physics, Vol. 141, pp. 240-247, 2013.

28. L. Lia, X. Zhanga, J. Leia, J. Hea, S. Zhanga y F. Panb. “Adsorption and corrosion inhibition of Osmanthus fragran leaves extract on carbon steel”. Corrosion Science, Vol. 63, pp. 82-90, 2012.

29. M. Hussin y M. Kassim.“The corrosion inhibition and adsorption behavior of Uncariagambirextract on mild steel in 1 M HCl”. Materials Chemistry and Physics, Vol. 125, pp. 461-468, 2011.

30. J. Condon. Surface Area and Porosity Determinations by Physisorption: Measurements and Theory. 1a Ed., Harriman: Elsevier, 2006, pp. 2-10.

31. G. Pinder y W. Gray. Essentials of Multiphase Flow in Porous Media. 1a ed., New Jersey: John Wiley & Sons, Inc ., Publication, 2008, pp. 180-186.

Notas
